引言

可再生能源的大規模開發與利用、直流負荷的增多以及城市配電結構需求的多樣性使得直流配電網成為當前研究的熱點。DC-DC變換器作為直流配電網中的關鍵元件,起到了不同直流電壓等級間互聯、負荷接入等作用。模塊化多電平型DC-DC變換器因具有可擴展性強、功率等級高與輸入/輸出側電氣隔離等優點而適用于中壓直流配電網。

通過子模塊工作模態的變化,理論上可以在交流側調制出任意形狀的電壓波形,文獻中描述了一種最近電平逼近調制(NeareStLevelModulation,NLM)方法,即給定正弦調制信號,改變上下橋臂投入的子模塊數量,使橋臂電壓疊加后生成的交流輸出電壓為接近正弦的多電平形狀,電平數量越多越接近于正弦調制信號。NLM調制算法相對簡單,在高壓直流輸電等電平數量多的應用場景中,輸出電壓波形質量高:但在中壓直流配電網的應用場景中,由于電平數相對較少,NLM調制應用較少。

本文對模塊化多電平型直流變壓器的工作原理進行了詳細介紹,包含功率特性與子模塊電容、橋臂電感等無源器件尺寸的定量分析,并利用Matlab/Simulink搭建模型進行仿真研究,以驗證理論分析的正確性。

1類兩電平調制方法及特性分析

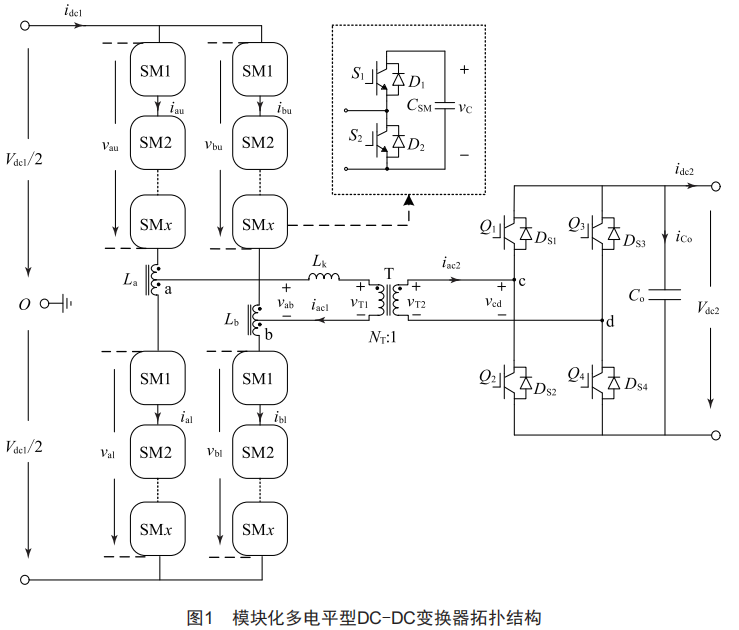

模塊化多電平型DC-DC變換器拓?fù)淙鐖D1所示,由一次側模塊化的多電平、二次側H橋、中頻變壓器T(變比NT:1)、一次側直流輸入電壓Vdc1與二次側直流輸出電壓Vdc2組成并實現能量在一、二次側的流動。以一次側a相橋臂為例,為了簡化分析,假設橋臂每個子模塊電容電壓xC相等,且其平均值VC等于Vdc1/S,S為一個橋臂子模塊數量:且忽略子模塊電容電壓紋波的影響。

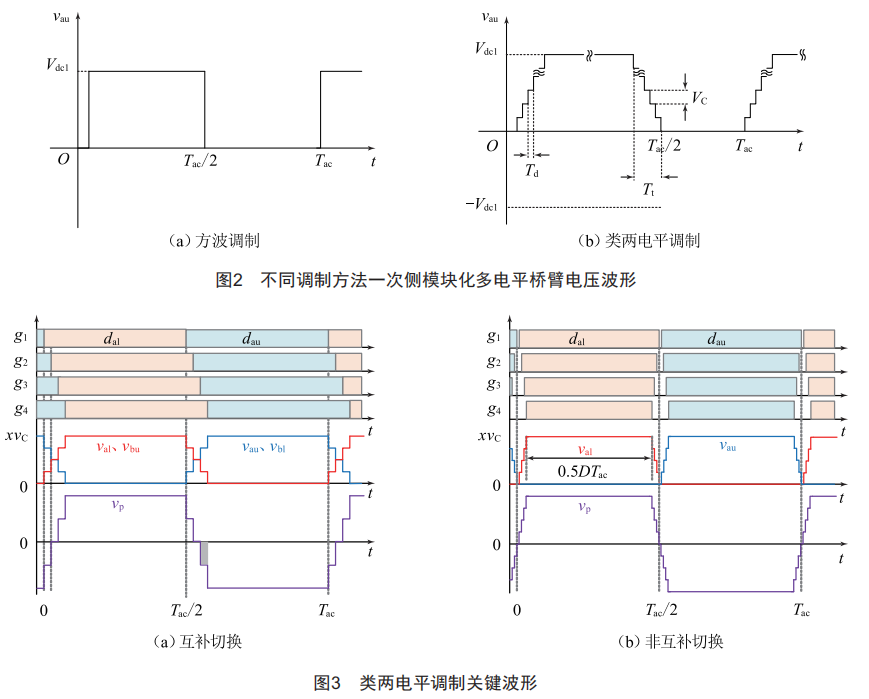

由圖2可以看出,方波調制下,橋臂電壓xau在一個周期內波形為標準的兩電平方波,在模塊化多電平中體現為一個橋臂S個子模塊同時投入電路中,即每個子模塊開關S1同時導通,顯然在電壓等級高的應用場合會產生大的dx/d1。類兩電平調制下,xau在每個時間間隔7d內投入或切除1個子模塊,S個子模塊投入或切除總共用時7t=(S-1)×7d:通過這個過程,xau的電平變化由方波的突變變?yōu)轭悆呻娖街须A梯狀的過渡過程,且階躍值為子模塊電容電壓xC。合理設置時間間隔7d、直流側電壓Vdc1與子模塊數量S,能獲得可接受的dx/d1。

以每個橋臂子模塊數量為4的情況為例,類兩電平調制的具體實施過程如圖3所示。

圖3中,g1~g4分別為子模塊開關器件S1的開關信號,無固定順序,dal、dau為驅動信號占空比,橋臂電壓過渡階段時間為3個7d。圖3(a)中模塊化多電平工作在CS模式,驅動信號是一組時延為7d、占空比為0.5的方波,上下橋臂子模塊工作在互補狀態,上下橋臂投入的子模塊數量之和恒為S,投入子模塊電壓之和等于直流側電壓:對角橋臂子模塊工作在相同狀態。圖3(b)中模塊化多電平工作在NCS模式,圖中D為橋臂電壓在交流周期7ac內值為Vdc1的持續時間與7ac/2的比值,通過改變g1~g4的脈沖寬度可獲取不同的D。

類兩電平調制一方面具有方波調制高直流電壓利用率的優點,另一方面又克服了方波調制dx/d1過大的缺陷,因此該調制方法適用于模塊化多電平型DC-DC變換器。

對于類兩電平調制,若要分析子模塊數量S與每個階梯時間間隔7d對功率傳輸?shù)挠绊?此時電壓/電流變化的狀態數過多,利用瞬時功率積分法將會增加計算的復雜度。本文利用相量法計算功率特性,該方法的核心是通過電壓/電流量的傅里葉分解,在可接受的誤差范圍內取分解后的項數得到功率傳輸方程。下面將對相量法的計算過程進行詳細分析。

模塊化多電平對角橋臂子模塊工作在相同狀態,則一次側等效交流電源1p表達式為:

令1p傅里葉級數為1p(v),由式(1)可得:

從而求得1p的傅里葉級數為:

從以上分析過程可以得出,在類兩電平調制下,利用相量法進行分析時,過渡階段對整體的影響很小,可視為方波處理。一次側與二次側移相角為β,則二次側交流電源1S的傅里葉級數表達式與式(1)相同。

模塊化多電平型DC-DC變換器具有類似于DAB的3種工作模式,第一種為降壓(Bu4k)模式,即Nd4l>ⅣTNd42:第二種為升壓(BooSt)模式,即Nd4l<ⅣTNd42:第三種為電壓匹配模式,即Nd4l=ⅣTNd42。與DAB類似,當變換器工作在電壓匹配模式時,開關器件的軟開關范圍較寬,開關損耗較小,相對于其余兩種模式將獲得更高的效率。下面將對工作在電壓匹配模式下的模塊化多電平分析影響功率傳輸?shù)囊蛩亍?

(1)整體分析:分析移相角對傳輸功率的影響:控制其余參數相同,取一次側一個橋臂子模塊數x為4:7d/7a4為l/200。

分析電感電壓波形可以得到其等效紋波頻率為兩倍交流頻率,即2fa4,電感電壓與電流的關系為:

式中:Lpd4為橋臂共模電流通路的等效電感,其值為2(Lp＋rp)。

則耦合電感單繞組電感量Lp為:

式中:k為耦合系數。

類兩電平調制中忽略共模電流i4m的存在,則NCS方式下橋臂電流組成中只需考慮交流側電流。電容充放電特性表達式為:

式(6)中c為電容紋波電壓峰峰值A(chǔ)1C與平均值NC的比值,因此選取電容值的關鍵是計算電容充放電電荷A0的值。電荷A0與電容電流相關,根據上面的分析,只有在過渡階段相應橋臂才有電流流過,即發生電容的充放電過程,首先確定了時間段:由于橋臂中每個子模塊投入與切除的順序不同,在計算電容值的時候應選取投入時間最長的子模塊作為目標,因?yàn)樵撟幽K電容充放電時間是最長的,電荷累積最多。實際上當移相角為m/2時就可實現有功功率最大傳輸,若限制移相角在0~m/2,電容值可進一步減小為:

(2)過渡時間占交流周期比例7t/7a4很小,即為類兩電平調制能夠減小子模塊電容值的原因。

2類兩電平調制仿真研究

為了對提出的調制方法進行驗證,搭建參數如表1所示的仿真模型。

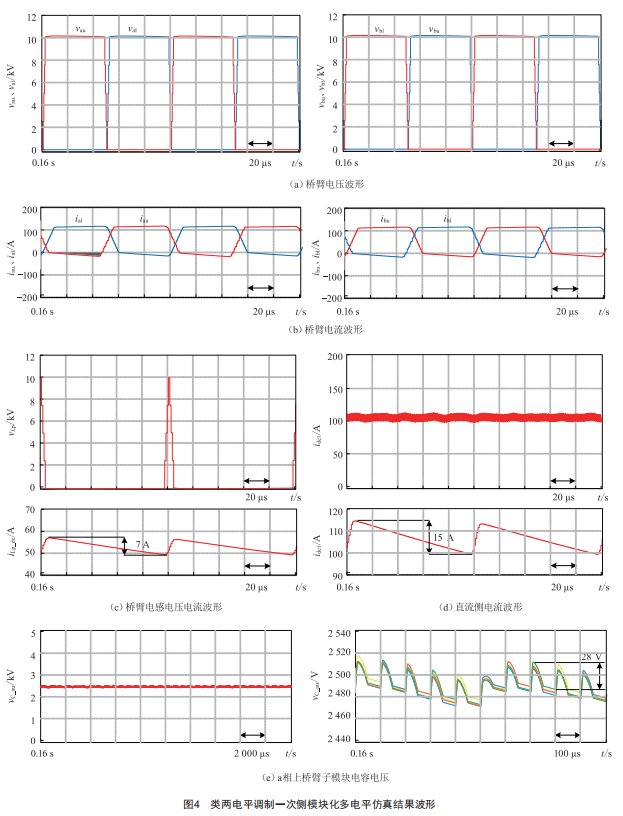

圖4(a)為類兩電平調制NCS工作模式下一次側模塊化多電平穩態運行時各橋臂電壓/電流波形,橋臂電壓過渡階段階梯數為3:圖4(b)為橋臂電流波形:在過渡階段橋臂電感被施加階梯變化的電壓,如圖4(4)所示,該電壓起到調節橋臂直流電流紋波的作用:在圖4(d)中橋臂電流直流分量紋波頻率為開關頻率的2倍,其紋波峰峰值為7A,直流側電流id4l穩態值約為l05A,其紋波峰峰值為l5A,紋波系數ī約為0.l4,滿足小于0.2的要求:仿真中采用脈沖循環法控制子模塊電容電壓的平衡,本處給出a相上橋臂電容電壓仿真結果如圖4(e)所示,可見平衡效果良好,對其進行區域放大,得到各個橋臂電容電壓紋波峰峰值為28V,紋波系數c最大值僅為l.24%,滿足小于5%的要求。

3結語

本文主要對應用于模塊化多電平型直流變壓器的調制方法進行了研究,提出了類兩電平調制方法,分析了功率特性和參數設計,最后在Matlab/Simulink中搭建模型對調制方法進行了仿真分析,驗證了理論推導的正確性和類兩電平調制方法應用的可行性。
