引言

隨著我國經濟規模不斷增長,人們對電能的要求越來越高,電網規模也隨之不斷擴大,變電站數量大幅增加,上送電力調度中心遠動信號("四遙信號":遙信、遙測、遙控和遙調)劇增。對遠動信號進行不同的告警設置,可以體現信號重要程度,如告警設置不規范,造成電力調控人員漏監視重要信號,就可能導致電網發生安全事件。

電力調控要求的不斷提高,對不同遠動信號告警設置提出了更高的要求。當前,遠動信號告警設置存在以下問題:首先,由于遠動信號數量大,若要人工完成全量模型、參數核查、設置需花費大量精力及時間,隨著變電站綜自改造,主站新增信息點呈井噴式增長,這無疑加劇了信號監視錯漏風險:其次,主站人員技能水平不同導致對信號告警設置有所差異,不能進行規范性設置。

針對上述問題,文獻提出依托專家系統,開發數據質量預警監控平臺,能夠對問題數據實現預警,并采用專家?guī)斓男问綄栴}數據進行預處理。此平臺運用于信息中心,沒有運用于遠動信號。

為此,本項目設計了一套基于專家?guī)斓闹髡具h動信號告警設置規范核查工具。首先,提出工具總體軟件架構:然后,根據遠動信號量測類型或優先級設置專家?guī)?在專家?guī)旄鶕?jù)網省公司告警規范選擇量測類型,根據告警規范設置告警,包括優先級、光字牌、報警模式、責任區以及存盤等重要類別:最后,基于專家?guī)鞂Υ媪孔冸娬具h動信號的設置進行自動審核,并形成報告,提高主站運維、核查工作效率。

1軟件總體架構

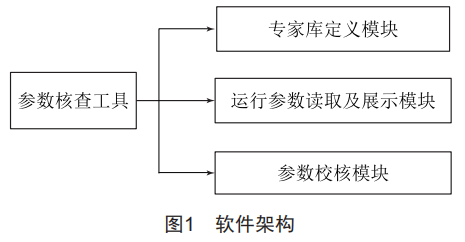

基于專家?guī)斓闹髡具h動信號告警設置規范核查工具架構如圖1所示,本軟件包括專家?guī)於x模塊、運行參數讀取及展示模塊、參數校核模塊。

本設計是基于C++/Qt軟件架構中的Owidget、OFile、QtSql、OHaSh等組件實現工具所需的各個應用功能。Qt是基于C++的跨平臺圖形用戶界面應用程序開發框架,它既可以開發GUI程序,也可以開發非GUI程序、服務器:同時Qt是面向對象的框架,使用特殊的代碼可以生成擴展以及一些宏,具有易擴展性、跨平臺移植等優點。

2規則庫的構建

電力調度中心調控員判斷遠動信號(告警信號)的重要程度是根據遠動信號在主站數據庫設置的不同告警等級、音響等,迅速做出反應,保障電力系統安全。

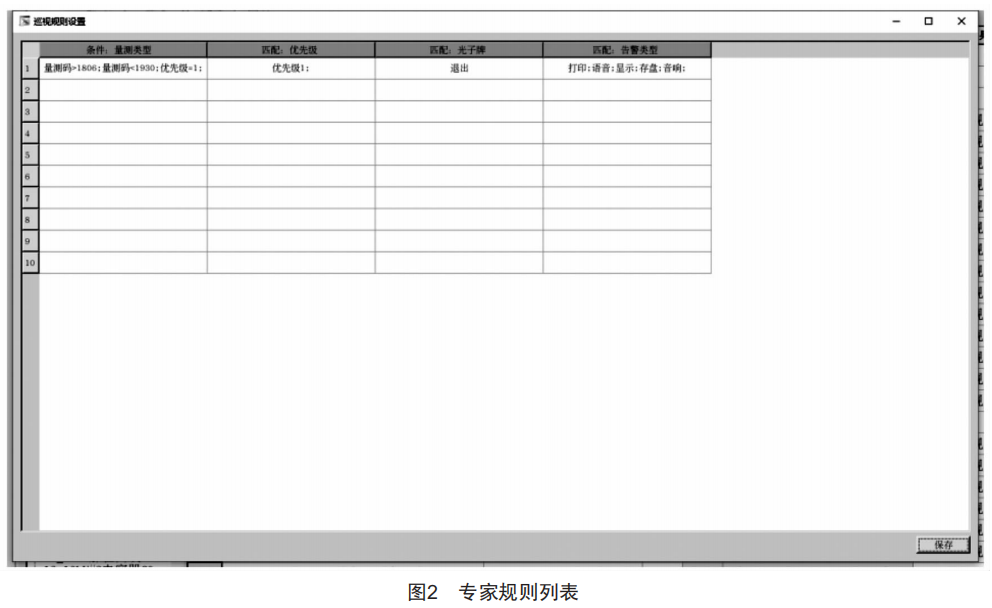

遠動信號中遙信、遙測信息根據信號作用不同在主站利用不同的量測類型進行區分,現階段遠動信號告警設置是人工逐一核查,效率低且容易漏設置。本工具結合系統數據的實際運行情況,根據以量測類型為主、優先級為輔的條件構建專家?guī)?利用HaSh鏈表技術,對光字牌、告警類型、優先級設定數據匹配規則,形成鏈式專家?guī)?如圖2所示。

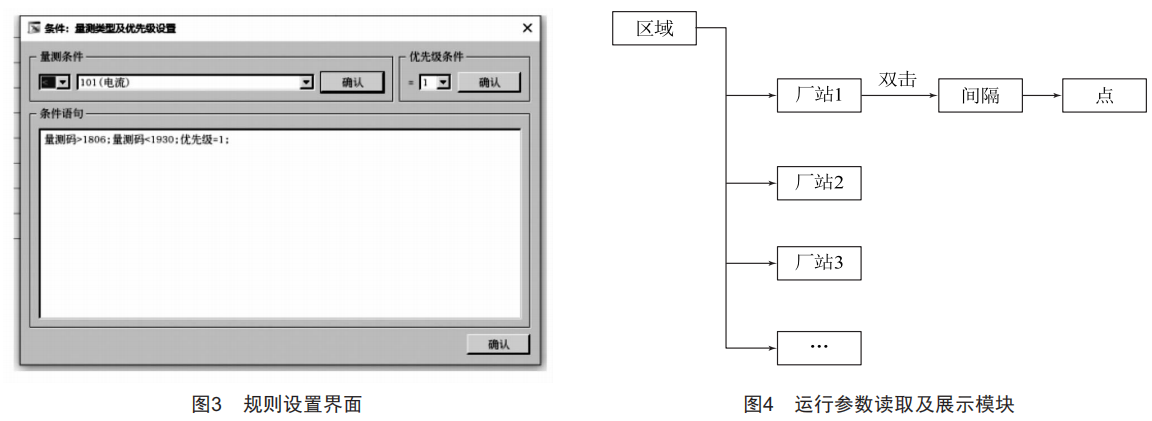

通過專家?guī)煸O定量測類型或信號優先級的關鍵字,進行規則匹配,如圖3所示,校驗滿足條件信號的優先級、光字牌、告警類型、責任區等關鍵設置是否規范,并可根據自身需求進行擴展,能大幅提高工作效率及準確率。

3運行參數讀取及展示設計

本模塊通過Qt的QtGui組件設計數據緩存算法來依次抽取SCADA系統歷史數據庫中的區域、廠站、間隔及點信息,再在界面進行數據組裝,利用工作站內存充足的優點,快速提取所需數據。

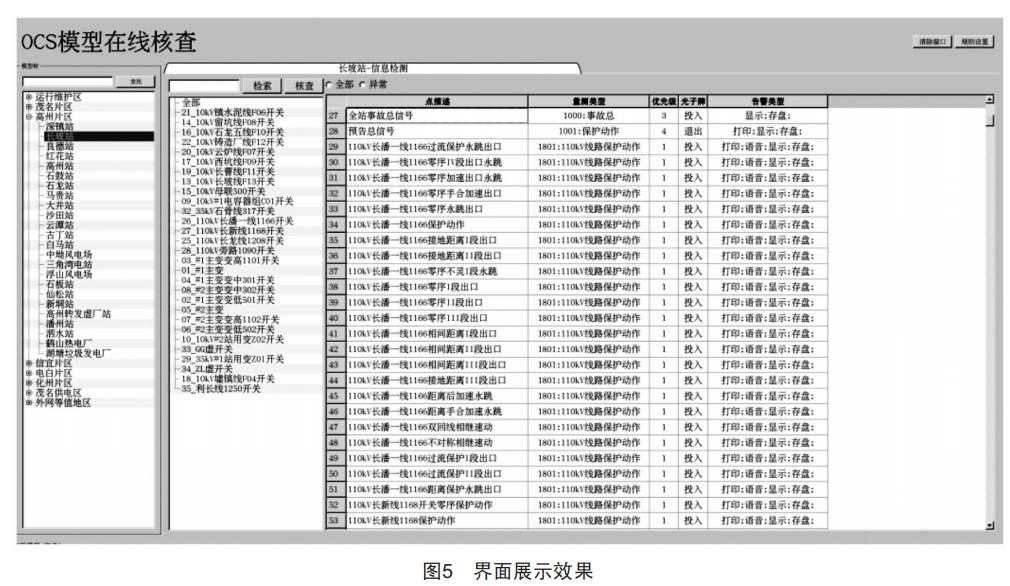

參數展示是基于C1M樹來進行的,如圖4、圖5所示,其有利于運維人員快速查找目標廠站。C1M樹按照模型構建一棵二級C1M樹,建立"區域一變電站"二級節點,構建簡潔的區域一廠站模型,既可全部展示選中廠站點信息,亦可根據間隔查看點信息,同時可以根據廠站首字母快速檢索目標廠站,方便工作人員設置與查找。

4參數校核模塊設計

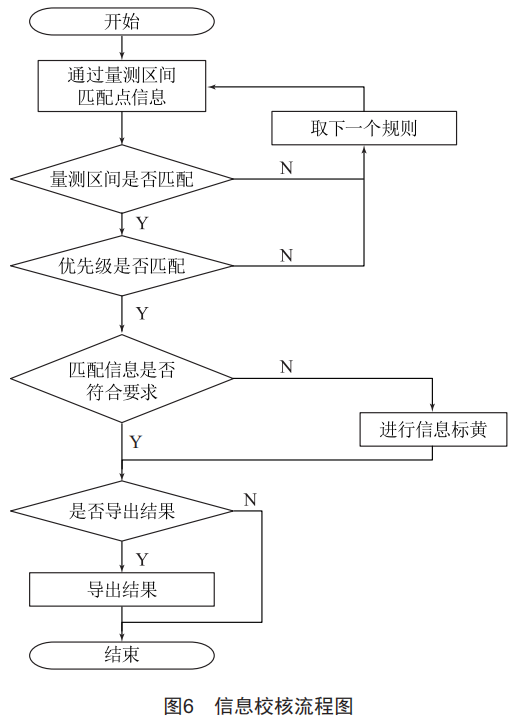

基于專家?guī)煸O定規則后,根據所選廠站或間隔,進行基于規則匹配的遠動信號告警設置規范核查。本工具先完成規則的匹配,然后再進行所匹配遠動信號告警設置的規范性核查,生成核查報告,羅列不規范設置。具體工作流程如圖6所示。

參數校核模塊同樣使用了HaSh鏈表技術,由于專家?guī)旖⒒蚣虞d時,已將規則的關鍵字以及關鍵字所對應的數據以HaSh鏈表形式寫進內存,在遍歷待校核數據時,只需將每一行數據的關鍵字套進專家?guī)霩aSh鏈表中,并將獲得的專家?guī)鞌?shù)據與當前數據進行對比,即可完成數據核查。

5工作流程

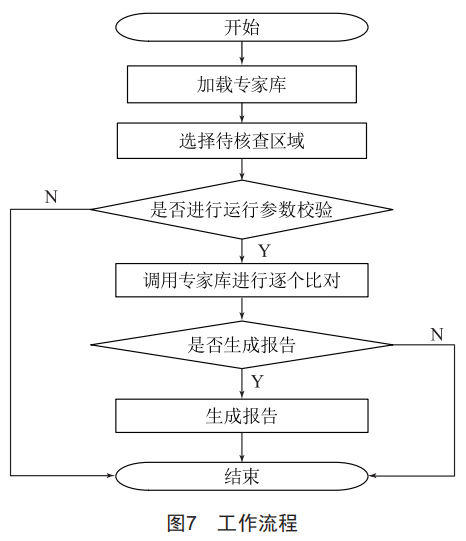

如圖7所示,本軟件的工作流程為:首先加載專家?guī)?設置匹配規則,并基于規則完成告警類型、光字牌、責任區等重要設置:然后選擇核查廠站或間隔的信號,再進行遠動信號告警規范校驗,程序根據所設定的專家規則逐一進行匹配核查,核查結果如選擇生成報告,則自動生成報告并將不滿足設置要求的進行標記。

6軟件特點及應用效益

6.1軟件特點

本軟件采用○t軟件架構,具有以下優點:

(1)可推廣性強。目前調度自動化系統均采用Linux系統,本軟件運行環境為Redhat6.5,只要支持該環境即可進行軟件運行,同時本工具采用○t軟件架構,因此本工具有很強的可推廣性。

(2)維護成本低。可以根據所需增加專家?guī)?不需要專人維護,大幅降低了維護成本。

6.2應用效益

本軟件基于專家?guī)旌藢χ髡具h動信號告警設置,根據專家?guī)煸O置規則自動進行遠動信號告警設置規范核查,推進日常工作的智能化,能幫助班組人員牢牢把握安全防線,從技術層面自動核查遠動信號告警設置的規范性,極大地降低班組人員的工作強度。目前本軟件已在主站端運用,據統計分析,由技術骨干核查一個廠站平均需要40min時間,而采用本工具只需要10min,效率是原來的9倍,人員工作效率、運維管控能力均得到了大幅度提高。

7結語

本文介紹了基于專家?guī)斓倪h動信號告警設置規范核查工具的設計,詳細闡述了軟件架構的設計、專家?guī)斓臉嫿ā⑦\行參數讀取、自動核查及工作流程等方面,有利于規范主站遠動信號告警設置,促進調度一體化監視水平的提高:同時,本軟件成本低,易于實現,大幅降低了人工作業時間,提高了工作效率,因而具有極強的可移植性和可復制性。
