引言

在新能源汽車及工業驅動等領域,電機是消耗能量的主要部件之一。永磁同步電機內置了采用稀土材料制作的永磁體,因而具備效率高、功率密度高的優點,大規模應用可以提高能源利用率,助力實現碳達峰、碳中和的目標。但電機轉子旋轉時,永磁體形成的磁場會切割定子繞組,在繞組中產生反電動勢,當電機轉速升高時,反電勢也會隨之升高?？紤]到經濟因素及實際運行狀況,電機控制器、電源能夠提供的線電壓一般為定值,即當電機轉速達到某一值時,電機反電動勢與控制器線電壓接近,此時電機轉速為能達到的最大轉速,電機不能不繼升速運行。新能源汽車及工業控制領域續速快展,其對電機運行工況的要求越來越多,單一工況運行已不能滿足實際需求,工業界對能夠多工況運行的PMSM需求越快緊迫。因而解決PMSM調速范圍的問題可以拓展PMSM的使用場合,使其能夠在多工況下運行,降低能耗,減少碳排放,增加經濟效益。

本文樣機為一臺196kw內置式多層磁障永磁同步電機,將多工況下的轉矩和線電壓作為優化目標,將電機轉子沖片結構作為優化變量,通過多目標優化的方法,擴大了電機調速范圍,拓展了電機使用場合。

1電機多目標優化設計

要實現電機多工況運行,僅在某一工況選擇單一優化目標是遠遠不夠的。對PMSM而言,若只優化額定點轉矩,使其在額定點輸出轉矩最大,則電機永磁磁鏈會達到最大值,其最高轉速必然降低。因而必須同時將電機多工況下的輸出轉矩和線電壓作為優化目標,進行多工況、多目標優化設計。

1.1多目標優化設計流程

電機多目標優化流程如圖1所示。

如圖1所示,在開展多目標優化時,首先需要確定優化目標及優化變量。優化目標、優化變量選擇過少,則不能全面覆蓋電機的實際工況:目標選擇過多,又會增加優化時間與工作量。因此,只有合理選擇優化目標,才能實現合理優化的目的。

其次,要確定優化變量的參數范圍,部分變量可調節范圍很廣。如第一層磁障到轉子圓心的位置,其取值可在80~120mm變動,該值過小時,永磁體距離氣隙太遠,相同電流下產生的轉矩會大幅衰減:但如果選得過大,不僅轉矩脈動會增加,轉子也更容易出現飽和的情況,轉子沖片的強度也會受到影響,因此優化前需要選擇合適的取值范圍。

再次,需要選擇合適的優化算法。優化算法的種類很多,比如遺傳算法、粒子群算法等等,這些算法各有特點,粒子群算法全局搜索能力強,不易陷入局部最優值,但其計算周期長,計算量大,收斂較慢。本文選擇的混合遺傳算法將模擬自然界生物的進化過程的遺傳算法和模擬退火法相結合,在保證遺傳算法全局性能的基礎上減小計算量,減少計算時間,加快收斂速度,非常適合工程實際使用。

最后,優化后的結果可能是一個滿足優化要求的解集,需要對比不同方案,結合實際情況選擇合適的優化方案。

1.2優化目標的選擇

電機設計目標如下:額定功率196kw,額定轉速2750r/min,額定轉矩680N·m,額定電壓420VrmS,額定電流380A,峰值轉速10000r/min。

所設計電機的初始參數如下:額定點轉矩682N·m,峰值轉速8000r/min。

要達到提高電機峰值轉速并且保證電機額定工作點的目標,需要同時考慮電機額定工況及峰值工況。在額定工況下,電機需要滿足輸出轉矩的需求,輸出轉矩越大,對輸入電流的要求就越小,較小的輸入電流可以減少電機銅耗,降低電機熱負荷。在額定輸入電流不能改變的情況下,也可減少電機鐵芯有效長度從而節約電機成本。因此,在不增加成本的情況下,應使電機在額定點的輸出轉矩盡量大。為了達到更高轉速,峰值轉速點應在保證輸出轉矩的情況下,使電機線電壓有效值盡量小,從而實現拓速的目的。本文選擇電機額定及峰值點的電機輸出轉矩及線電壓有效值作為優化目標,通過優化算法,尋找使電機輸出轉矩最大且峰值線電壓最小的方案。

1.3確定優化變量及其范圍

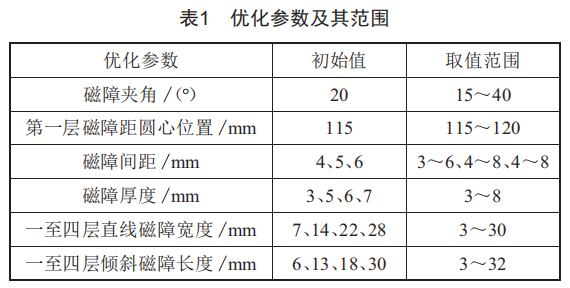

本文選擇PMSM的轉子沖片作為主要優化對象,可優化的變量包括多層磁障間的間距,磁障的形狀,磁鋼的位置、間距和厚度等,可見轉子沖片可供優化的變量數量眾多,優化全部變量工程量巨大,且很多變量對提高電機輸出轉矩及增加電機運行范圍并無明顯影響。本文通過初篩及敏感度分析,確定了對電機性能影響較大的幾個變量作為優化變量,并在表1列出了主要優化變量的初始值及優化范圍。

1.4電機優化結果

經過優化算法優化后共產生200個設計方案,部分方案的轉子沖片隔層磁障互有交疊,為不合理方案:部分方案在輸出相同轉矩的情況下,消耗磁鋼過多。結合電機實際工作情況,在滿足設計要求時,盡量考慮電機經濟性,優選方案如下:

(1)隔層磁障夾角:209、389、329、389:

(2)第一層磁障距圓心位置:120mm:

(3)磁障間距:3mm、6mm、4mm:

(4)磁障厚度:3mm、4mm、3mm、8mm:

(5)一至四層直線磁障寬度:7mm、14mm、20mm、24mm:

(6)一至四層傾斜磁障長度:5.7mm、9.6mm、11.5mm、19.8mm。

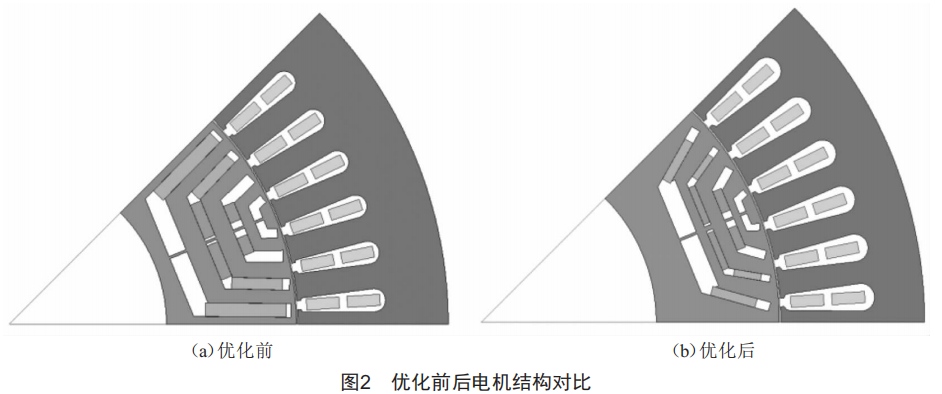

優化前后電機拓?fù)淙鐖D2所示,可見,電機拓?fù)溆辛嗣黠@改變,除第四層磁障厚度有所增加外,其余每層磁障厚度都有所減少或不變,每段磁鋼的厚度也有所減小。優化后電機在額定工況下,輸出轉矩696.9N·m,線電壓有效值192.4VrmS:在峰值工況下,電機輸出轉矩192N·m,線電壓有效值419.3VrmS。滿足初始設計要求。

2電機性能分析

2.1電磁性能分析

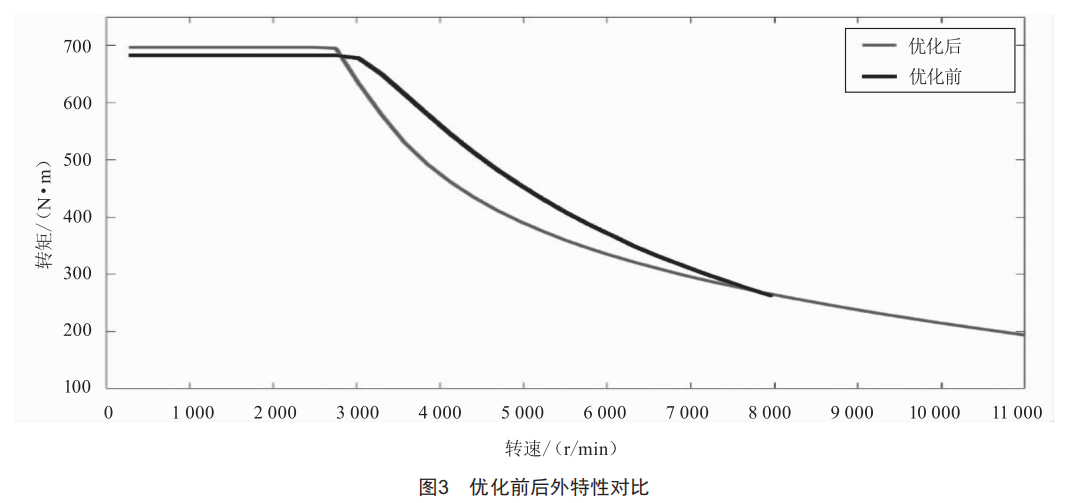

電機優化前后輸出外特性如圖3所示。

電機優化前,恒轉矩區到恒功率區的拐點轉速約為3000r/min,恒轉矩區輸出轉矩682.1N·m,效率96%。當電機運行至8000r/min后,相電流與相電壓的夾角達到809,此時若繼續增大角度,仿真時仍能得到更高轉速,但由于弱磁程度太深,在實際控制時電機運行已不穩定,因此舍去后續數據。電機優化后,恒轉矩區到恒功率區的拐點轉速約為2800r/min,輸出轉矩696.9N·m,轉矩脈動3.5%,效率96.3%。即電機優化后滿足設計目標,相較優化前,轉矩增加14.8N·m,效率增加0.3%。電機在11000r/min時,輸出轉矩193.5N·m,此時相電流與相電壓的夾角達到80°,完全滿足10000r/min的設計目標。可見,通過多目標優化的方法可以改變電機輸出外特性,從而實現增大電機調速范圍的目標。

2.2經濟性分析

優化前后定子沖片并未改變,定子繞組也未改變。但由于優化后電機轉子沖片結構更加緊促,因而轉子沖片內徑可以放大,從而減少轉子沖片材料用量及重量。轉子沖片內徑由優化前的68mm增大至75mm,轉子沖片用量僅為優化前的86.7%。由圖2亦可得出,電機磁鋼用量也有減少,單極磁鋼面積為優化前的56.82%。按照電機長度300mm、每公斤磁鋼500元計算,單臺電機磁鋼消耗減少5374.6元。可見,對PMSM進行多目標優化,不僅可以改善電機電磁性能,還能提高電機經濟性。

3結語

本文以額定工況及峰值工況的輸出轉矩及線電壓作為優化目標,將轉子沖片的部分結構參數作為優化變量,通過混合遺傳算法優化了采用多層磁障的PMSM。優化后電機最高轉速得到了提升,由優化前的8000r/min增加至11000r/min,調速范圍提高了逾30%。優化后電機轉子鐵芯重量僅為優化前的86.7%。磁鋼用量為優化前的56.82%,磁鋼成本減少了5374.6元。優化后電機性能得到了大幅提升,其調速區間更大,弱磁性能更好:同時電機價格有所下降,經濟性更好。綜上,優化后的電機電磁性能更好,適用性更廣,價格更低,具有很高的工程實用價值,對PMSM的研究與發展具有重要意義。
