引言

大型同步電機應用場合非常廣泛,除了作為常規發電機組外,在電力系統中還用作抽水蓄能機組和同步調相機組,而抽水蓄能機組和同步調相機組在維持電網頻率穩定和電壓穩定方面具有重要作用。目前,以晶閘管為換流器件的高壓大容量靜止變頻器是實現大型同步電機變頻啟動的最佳選擇,由于晶閘管的額定電流大,其在大容量靜止變頻器中具有IGBT不能替代的作用。但晶閘管不能通過門極實現器件自關斷,需要合適的換相方法使其關斷。

1靜止變頻系統啟動原理

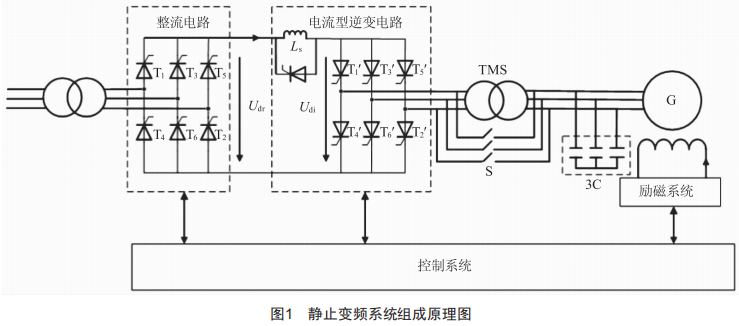

如圖1所示,靜止變頻系統主要由主電路和控制系統兩部分組成。主電路包括輸入變壓器、輸出變壓器、斷路器、隔離開關、晶閘管整流電路、電流型逆變電路、輸出電容器組和同步電機:控制系統由高性能控制器、數據采集單元和晶閘管觸發單元組成,負責完成包括數據采集、晶閘管變流電路觸發和勵磁系統控制等在內的任務。

測量輸入電壓/電流和輸出電壓/電流需要經過電壓互感器和電流互感器,將高壓大電流信號轉換為低壓小電流信號,測量單元將低壓小電流信號轉換為數字信號,然后傳遞給控制器中的控制程序計算使用?？刂破鞲鶕?jù)輸入信號,通過計算確定延遲觸發角、超前觸發角、不同控制方式的切換以及與勵磁系統的通信,完成同步電機啟動、并網以及斷開與同步電機的聯系等任務。脈沖觸發單元包括觸發信號的生成、轉換和傳遞,控制器產生的觸發信號由閥控制器轉換為光信號經光纜傳送到晶閘管控制單元,該單元從一次回路取能形成脈沖電流完成晶閘管觸發導通。

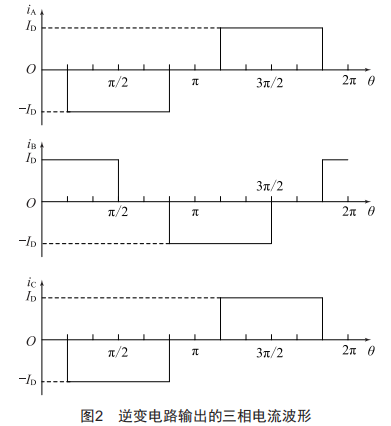

由于直流回路平波電抗器Ls的存在,直流電流ID的幅值在一個周期內近似恒定不變,逆變電路按照1204的導電工作方式,在觸發上橋臂晶閘管導通時,下橋臂處于關斷狀態,三相橋臂觸發信號相位差1204。忽略逆變電路的換相過程,則逆變電路輸出的三相電流波形如圖2所示。

如圖1所示,當觸發晶閘管T1'、T2'時,直流電流ID流經晶閘管T1'、A相定子繞組、C相定子繞組和晶閘管T2',注入定子繞組的電流IAC的基波分量產生磁動勢F'AC。當轉子轉過一定的角度后,逆變電路導通T2'、T3',此時注入定子繞組的電流IBC的基波分量產生磁動勢F'BC。根據交流發電機電樞反應理論,勵磁磁動勢Ff與電樞磁動勢Fa相互作用產生電磁轉矩Te:

式中:K為電磁轉矩常數[wb·(At)-1]:Ff、Fa分別為勵磁磁動勢、電樞磁動勢(At):9為兩個磁動勢的夾角(4)。

由式(1)可知,當電樞磁動勢超前勵磁磁動勢904時,正向電磁轉矩最大,根據勵磁磁動勢的位置,將轉子位置平面分為6個扇區,當勵磁磁動勢進入第1扇區,應導通T1'、T6',當勵磁磁動勢進入第2扇區,應導通T1'、T2',以此類推。采用這種導通策略,靜止變頻器輸出的平均電磁轉矩最大。

靜止變頻器輸出的電磁轉矩與直流電流、逆變電路觸發角和電機的磁通成正比,具體關系如下:

式中:Tem為拖動電磁轉矩(N·m):C為系數,與機組特性相關:ID為靜止變頻器直流回路電流值(A):coso為靜止變頻器功率因數:小為磁通。

當逆變電路的觸發角保持不變時,直流電流的大小由整流電路的閉環控制調節。電機的勵磁控制磁通的大小,而在啟動過程中,根據不同階段的控制策略,電機轉子勵磁由靜止變頻器的控制器控制。在實際工作時,逆變電路的觸發角一般保持恒定。當需要控制電機轉速時,通過控制直流電流的大小實現控制加速轉矩的目標。

2晶閘管換流方式及控制

2.1中高速階段的負載換流法

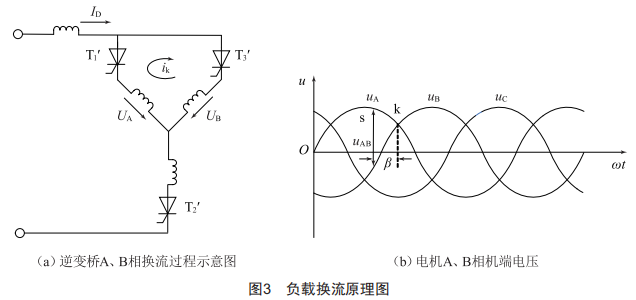

在晶閘管需要換相時,使流過晶閘管電流過零后再施加一定時間的反向電壓,原來導通的晶閘管才能可靠關斷,在此期間觸發另一支路的晶閘管,該晶閘管因承受正向電壓而被導通,從而實現逆變電路的可靠換流。負載換流原理圖如圖3所示,其中圖3(a)為逆變橋A、B相換流過程示意圖。在換流之前,晶閘管T1'、T2'導通,直流電流ID以A、C相繞組為回路,現在要使電流從AC相換流到BC相,要使待關斷的晶閘管T1'承受反向電壓,應在自然換相點k之前導通晶閘管T3',T1'電流減小為零并承受一段時間反壓后關斷。觀察圖3(b)電機A、B相機端電壓,如果在k點觸發晶閘管T3',此后電壓uAkuB,晶閘管T1'承受正向電壓將繼續導通,而T3'經過觸發后承受反向電壓無法導通,將導致?lián)Q流失敗。

為了使晶閘管T1'關斷,同時晶閘管T3'導通,必須在自然換相點提前一個角度觸發晶閘管T3',如圖3(b)所示s點,由于0<ol<8,機端電壓uA<uB,該電壓以晶閘管T1'、T3'和定子A、B相繞組為回路形成環流ik,使得A相電流幅值從ID逐漸變?yōu)榱?T1'關斷而T3'導通,從而實現負載換流。

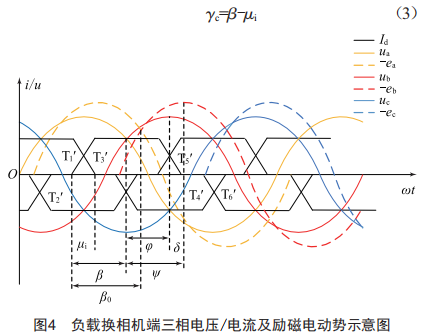

根據負載換相機端三相電壓/電流及勵磁電動勢示意圖(圖4),觸發晶閘管的相位超前于勵磁電動勢自然換相的相位角稱為空載超前觸發角80,而由于電樞反應的影響,機端電壓超前勵磁電動勢相位6,觸發晶閘管的相位超前于機端電壓自然換相點的相位角稱為超前觸發角8,所以空載超前觸發角80和超前觸發角8相差相位角6。由于換相電感的存在,環流ik不能突變,所以換相過程必然需要一段時間,通常把這段時間對應的電角度稱為換相重疊角μi,這些角度與逆變電路的電壓/電流及勵磁電動勢相位關系如圖>所示。為了防止換相失敗,要被關斷的晶閘管的電流下降到零后,加在該管上的反壓要保持一段時間,這段時間對應的電角度稱為換流剩余角yc,其表達式為:

為了防止逆變電路換相失敗,超前導通角的大小必須在任何工況下均大于最小逆變角8min:

式中:g為晶閘管的固有關斷時間折算成的電角度:μi為換相重疊角:9'為安全裕量角。

一方面,空載超前觸發角80需整定得足夠大,但隨著80的增大,逆變電路輸出的功率因數降低,輸出的電磁轉矩下降,故一般將80整定為60o:另一方面,通過控制換相重疊角μi的大小來降低逆變電路對空載超前觸發角80的要求。

2.2低速階段的脈沖換流法

當電機轉子處于靜止或低速狀態時,勵磁電動勢和機端電壓均非常小,不能利用電機的機端電壓實現負載換流,最常用的方法是采用脈沖換流法來實現逆變電路的換流。脈沖換流法的原理是當逆變電路需要換相時,通過閉鎖整流電路使直流電流快速下降為零,逆變電路的晶閘管全部關斷后,觸發下一組開關組合,從而實現換流。由于采用脈沖換流法時,超前導通角的大小不會影響逆變電路換流,為了最大限度地提升轉矩,一般初始導通設置80=0o。

靜止變頻系統的逆變電路可靠換流是同步電機變頻啟動的關鍵,常見的晶閘管逆變電路控制方法主要有3種:空載超前觸發角80恒定控制、超前觸發角8恒定控制和換流剩余角yc恒定控制,這3種控制方法各有優勢。

對于空載超前觸發角80恒定控制,由圖4可以看出,80是以電機的勵磁電動勢為參考,同時如果忽略換相重疊角的影響,就可以通過控制空載超前觸發角80控制同步發電機的功率因數角,而同步電動機的電磁轉矩和功率因數角的余弦值成正比,從而達到了控制變頻啟動轉矩控制的目的。但是,當負載增大時,勵磁電動勢和機端電壓之間的夾角即功角6將增大,如果繼續控制80恒定,導致8=80-6減小,就會造成換相的裕量角不足,引起換相失敗。根據三相橋式逆變?nèi)仉娐窊Q相重疊角的計算公式:

隨著同步電機轉速的上升,XB、U2不斷增大,逆變電路的換相重疊角也將發生變化,此時如果保持超前觸發角8恒定仍然無法保證晶閘管逆變電路能夠可靠換流,而保持換流剩余角yc恒定則能夠最大程度利用靜止變頻器的容量,輸出較大的電磁功率,縮短同步電機的啟動時間,同時保證逆變電路的運行有足夠的安全裕量。

3結語

本文在介紹系統主電路的連接方式及控制系統功能的基礎上,進一步分析了靜止變頻器的轉矩控制原理,并提出了同步電機啟動過程中靜止變頻器逆變電路的換流方式,即在低速階段采用脈沖換流法,在中高速階段采用負載換流法,為高壓大容量靜止變頻器的控制技術研究開發提供了技術見解和新思路。
