2022年11月1日，鼎陽科技射頻微波類產品線再添兩款重磅新品：高端毫米波產品家族中首款頻率達到40 GHz的微波信號發生器SSG6000A系列以及頻率范圍9 kHz ~ 7.5 GHz的便攜式頻譜分析儀SHA800A。

SSG6000A微波信號發生器輸出頻率高達40GHz，單邊帶相位噪聲低至-135 dBc/Hz，可應用于對頻譜純度要求極高的汽車毫米波雷達模塊和系統級測試中。

手持頻譜儀SHA800A的頻率范圍9 kHz~7.5 GHz，機身更輕盈，重量及體積更適合手持使用，配備觸摸屏，支持鍵盤操作，操作便捷，且續航可達4小時。

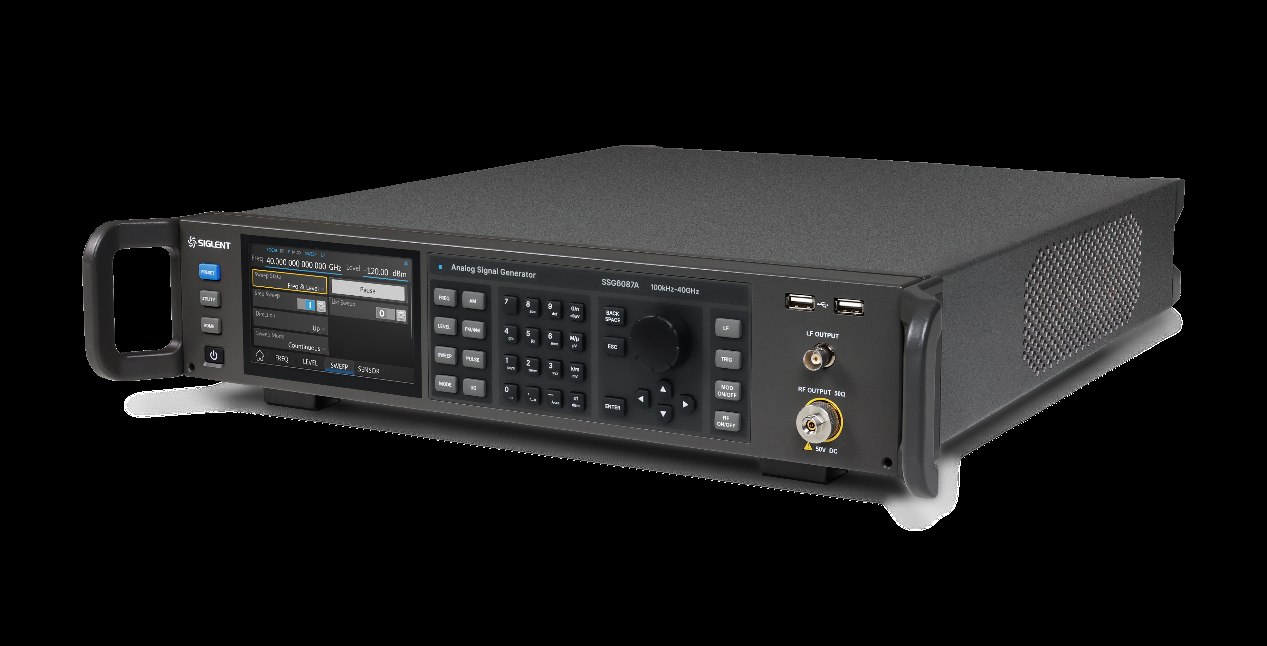

SSG6000A微波信號發生器——首款40GHz射頻產品

1、更純凈的頻譜

SSG6000A微波信號發生器輸出頻率可達40 GHz，已經涵蓋主流工業使用波段，可運用于移動通信接收機測試、汽車毫米波雷達本振替代、干擾分析、無線電等領域，在毫米波領域應用廣泛。

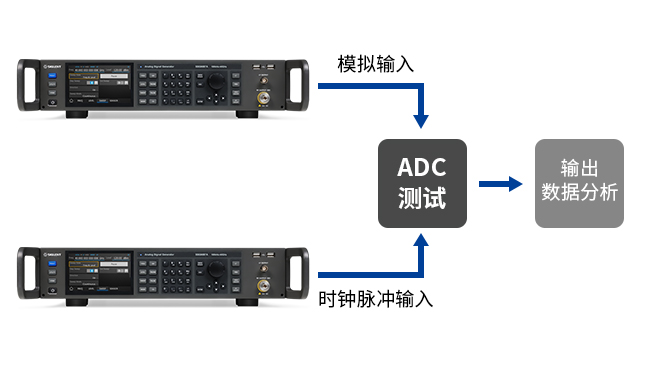

隨著ADC模擬輸入帶寬和對應時鐘頻率逐代增加，更高的有效位數也意味著信噪比的進一步提升；高端的DAC也能實現將寬帶的數字信號還原成微波頻段的信號。這要求用于測試的信號源具有更高的頻率和頻譜純度。SSG6000A的相位噪聲低至-135 dBc/Hz（典型值），極低的諧波和非諧波能讓工程師對測試最高端的ADC的動態范圍和信噪比，還原器件真實的參數充滿信心。

特殊接收機測試

在進行各種接收機測試時，有時候接收機帶外的干擾信號可能會比帶內信號的能量還高，所以在進行此類接收機測試時，要求信號源模擬的帶外信號具有極高的頻譜純度和極低的寬帶噪聲，以防帶內信號淹沒在噪聲中無法真實地測得接收機性能。

本地振蕩器替代

隨著自動駕駛技術的興起，汽車毫米波雷達已經越來越廣泛地運用于汽車主動安全、無人駕駛等領域。由于與駕駛安全直接綁定，汽車毫米波雷達對于測試精度需求極高，并且很大程度受本振頻譜純度的影響。

SSG6000A的相位噪聲低至-135 dBc/Hz，且在各個載波頻率下，指標均達到國際領先水平；諧波及非諧波最低可達-60 dBc，次諧波最低可達-70 dBc，頻譜純凈度高，能夠很好地適配各種極端測試及本地振蕩器替代需求。

2、更高精度的脈沖發生器/時鐘源

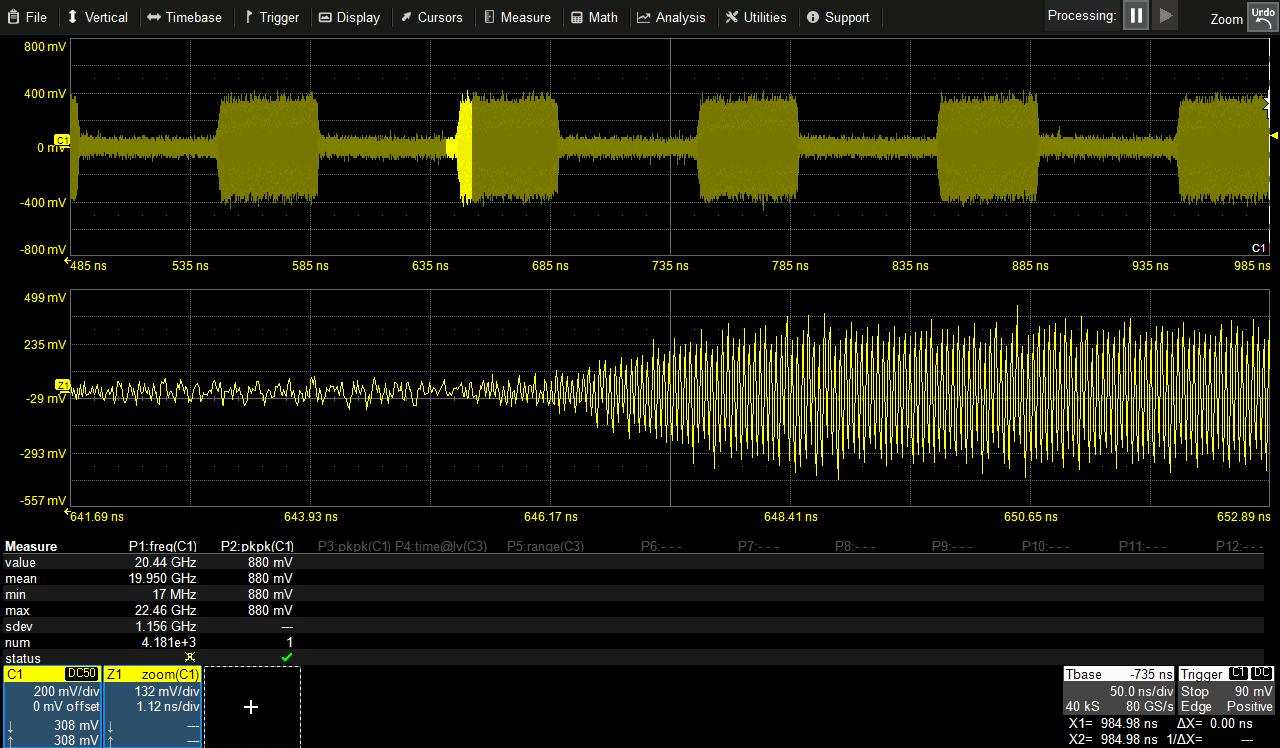

此外，由于汽車毫米波雷達和接收機通常都是設計為工作在極限情況下，所以在其功能和靈敏度測試中，要求測試信號具有高度可重復性，精確的幅度和頻率，并且Pulse寬度需要足夠小。在更復雜的測試中比如接收機的相參處理間隔（CPI）、距離分辨率等，還需要信號源能夠輸出復雜的脈沖串。

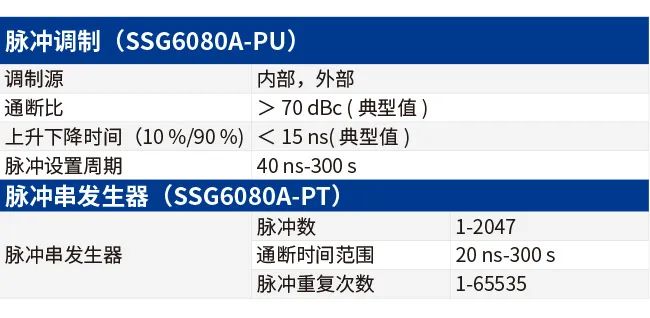

SSG6000A標配了高精度時鐘源，可選配安裝脈沖調制、脈沖發生器以及脈沖串發生器，可輸出最低寬度為20ns的脈沖，且分辨率可達10ns，能充分滿足汽車毫米波雷達系統測試。

3、更高的輸出功率和更大的動態范圍

鼎陽SSG6000A還提供了 -130 dBm ~ 24 dBm的寬電平輸出范圍，能夠很好地補償電纜、夾具在微波頻率范圍使用時產生的衰減，使測試結果更精準，并在預算層面為針對特定應用進行優化的精密配件留出了大量空間。

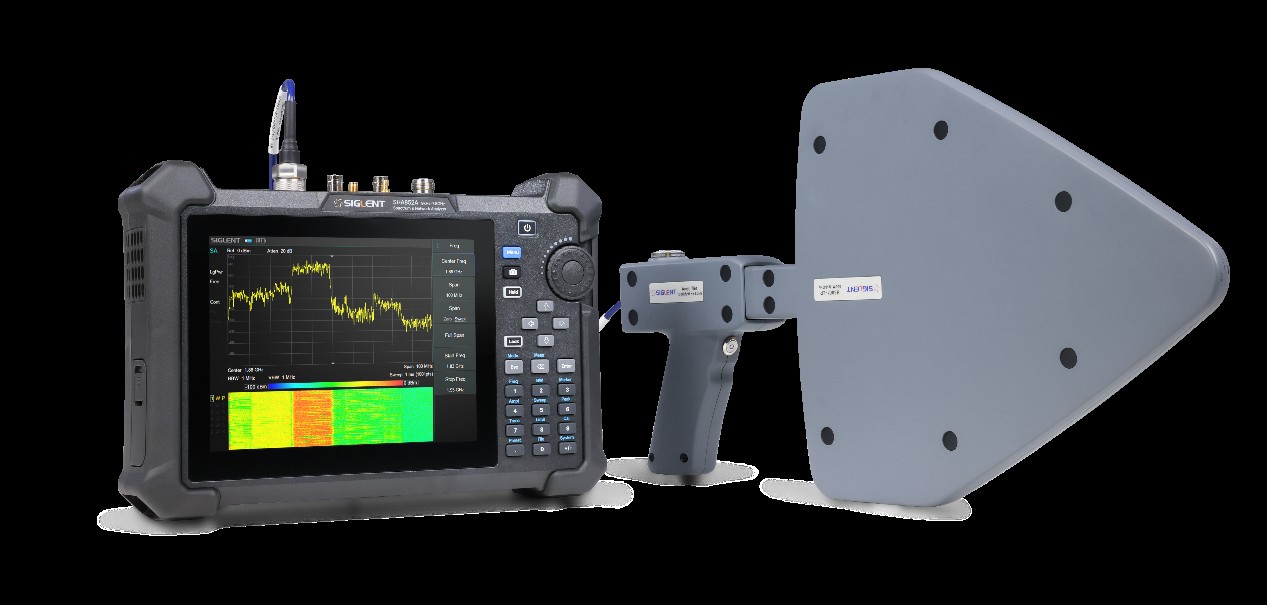

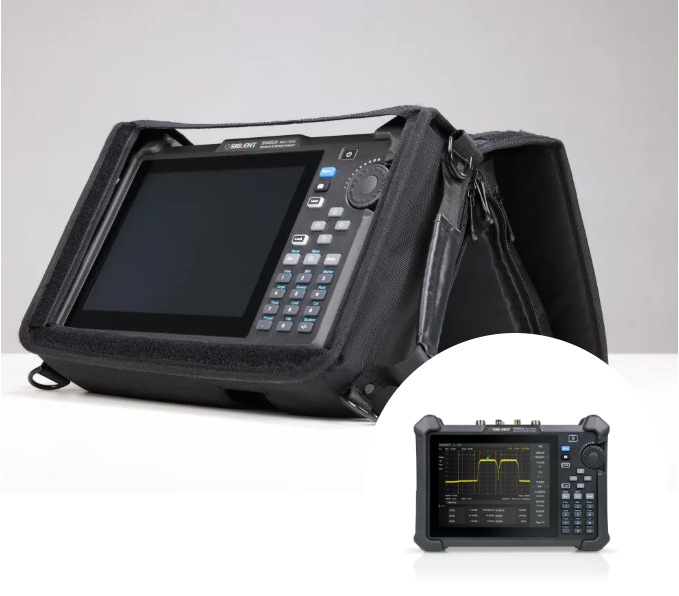

SHA800A手持式頻譜分析儀——全新產品形態

1、更輕盈的形態

SHA800A系列手持式頻譜分析儀頻率范圍9 kHz ~ 7.5 GHz，機身更輕盈，適合外出攜帶、手持操作，采用續航長達4小時的電池供電，并且可配置車載充電器，和GPS定位功能，能滿足各種場景下的現場測試。

日益發展的下游應用場景，比如通信基站，汽車OTA測試，頻譜監測等，對測試設備的便攜性提出了新要求。SHA800A可在各種現場測試環境下幫助用戶快速識別出不良信號源，大幅減少定位信號所需的工作量。

SHA800A采用高集成度設計，可實現信號頻域分析，無線數據網絡測量，線纜、天線、器件測試，EMI干擾測試等需求。并且其射頻性能優異，DANL低至-165 dBc/Hz，可有效識別小信號，單邊帶相位噪聲僅為<-104 dBc/Hz @1 GHz, 10 kHz offset，媲美臺式頻譜分析儀。

2、更多的實用功能

SHA800A在媲美臺式頻譜分析儀性能的前提下，集成了電纜和天線測量儀，可在100kHz ~ 7.5GHz頻率范圍內，進行全單端口和單向雙端口網絡矢量分析。

不僅如此，SHA800A還內置了直流電壓偏置，可以測量TDR、 天線駐波、 端口匹配調試、 插損測量、 塔放調試及饋線故障定位等，適用于通信工程、電信運維、 無線電管理、工廠生產、教育教學等諸多領域，具有廣泛的應用價值。

3、更專業的配件

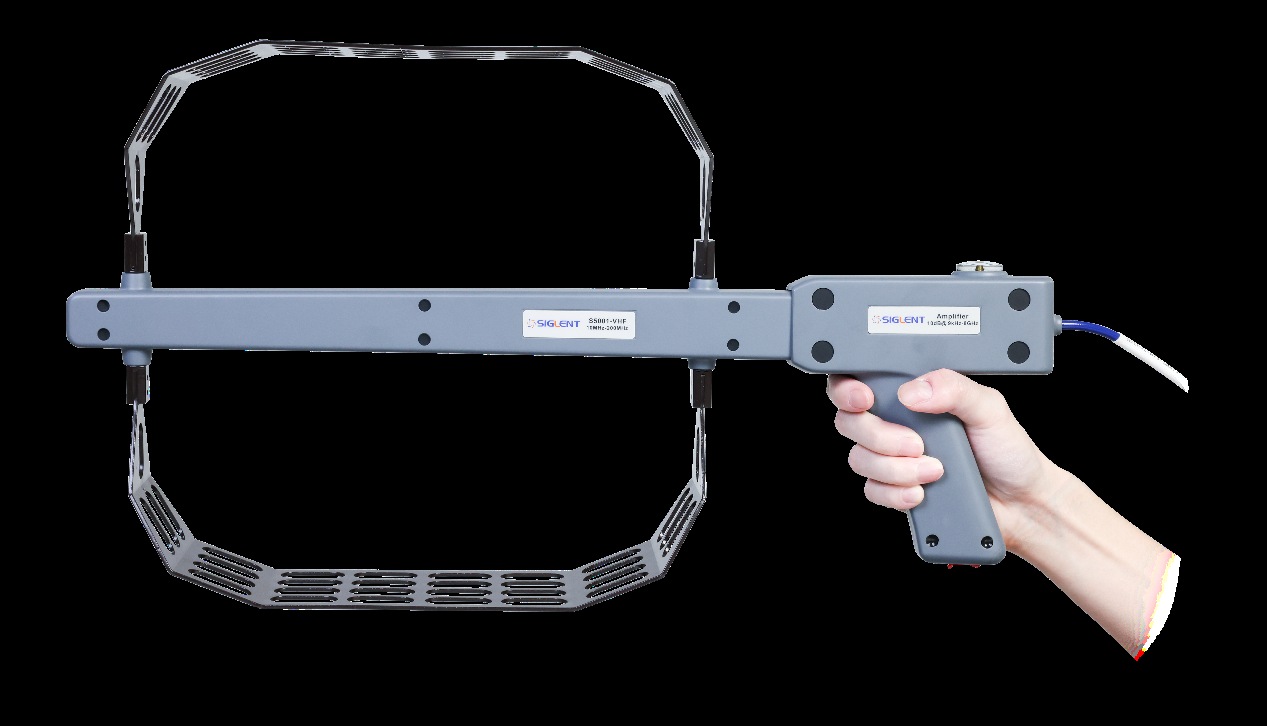

另外，鼎陽同步推出了S5000系列定向天線以及GPS定位天線，為基站信號等戶外測試提供整套解決方案。
