引言

我國是一個背陸面海的海洋大國,海洋面積為299.7萬km2,海岸線全長達3.2萬km,其中大陸海岸線為1.8萬多km,海島海岸線為1.4萬多km,大部分海域的波浪能年平均能流密度在2000w/m左右。我國的波浪能發電研究始于20世紀70年代,航空工業部623所基于水翼原理制造了波浪能發電裝置。過去幾十年間,在國家的大力扶持下,我國在波浪能發電領域發展迅速,2010年海洋能專項資金設立以后,波浪能發電領域更是得到了迅猛發展,先后有十幾個大學和研究所開展了對波浪能發電裝置的研究。

目前,大多數振蕩浮子式發電裝置都采用單浮子來吸收波浪能,由于浮子體積和浮子分布等問題,這種結構不能夠同時吸收海面上不同位置的波浪能,是一種空間上的浪費,有著吸收波浪能不穩定、發電總功率低等缺點。

本文采用一種基于多個振蕩浮子的波浪能發電裝置,該裝置將多個振蕩浮子同時放置在浮標平臺周圍海面的不同位置,因所處位置不同,在任意時刻不同振蕩浮子所處的周期也不盡相同,有的處于上升周期,有的處于下降周期,很好地保證了發電裝置在每一個時刻都能吸收到由振蕩浮子所吸收的波浪能,大大提高了振蕩浮子吸收波浪能的穩定性,提高了發電總功率和發電穩定性。

1波浪能發電的原理

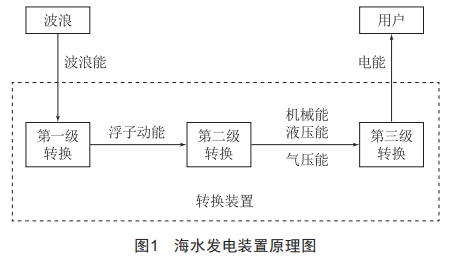

目前,世界上的波浪能發電裝置主要有振蕩浮子式、點頭鴨式、振蕩水柱式、擺式、閥式和越浪式幾種,雖然這些發電裝置結構不同,各有特點,但其基本原理都差不多。這些裝置將波浪能轉換為電能一般都要通過三級轉換:第一級轉換是通過與波浪接觸的浮體或擺子吸收波浪能并將其轉換為浮子或擺子的動能,其完成轉換的裝置稱為采能裝置:第二級轉換是將浮體或擺子的動能轉換為齒輪動能、液壓能或氣壓能,完成該轉換的裝置稱為能量轉換裝置:第三級轉換是將相應的機械能、液壓能或氣壓能轉換為電能。這三級是相互聯系、相互影響的,原理圖如圖1所示。

2系統組成及原理

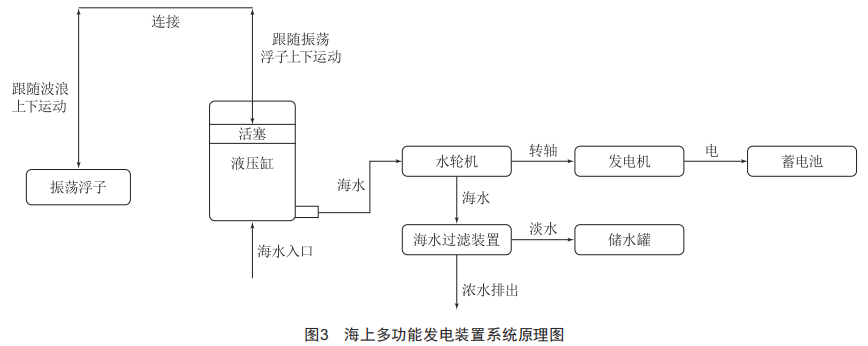

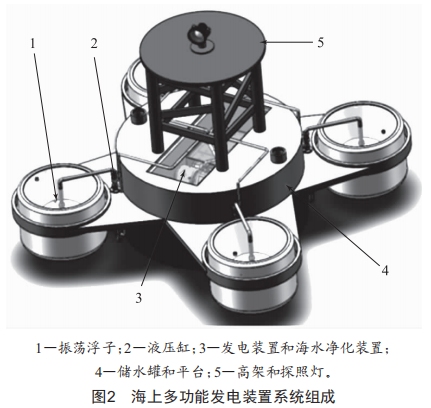

本文所設計的海上多功能發電裝置系統組成如圖2所示,其主要由4個振蕩浮子、液壓缸、水輪機、發電機、海水凈化裝置、蓄電池、儲水箱和平臺等組成。將振蕩浮子置于平臺四周,限制其水平移動,在垂蕩方向上帶動液壓缸的活塞桿上下移動,并完成吸水、排水的過程,將排出的具有高動能的海水作用于水輪機,從而驅動發電機進行發電,并將電量儲存于蓄電池中供來往船只使用。從水輪機中流出的海水進入海水凈化裝置中進行凈化,凈化完的水流入儲水罐中供來往船只使用,未凈化的水流入海洋中。系統原理圖如圖3所示。

振蕩浮子式多功能海水發電裝置的第二級轉換在系統中的作用主要是穩向、穩速、增速和能量傳遞。該能量轉換裝置的要求是盡可能將振蕩浮子所吸收的波浪能轉換和傳遞到后續的發電裝置中,以保證較高的轉換效率。按轉換方式的不同,能量轉換主要分為機械式、水力式和氣動式。水力式能量轉換通常采用液壓傳動裝置來完成,液壓傳動裝置相比于其他傳動裝置,具有傳遞平穩、調速方便、維護方便、功率體積比大、能量密度高和成本較低等優點。如今的大多數波浪能發電裝置都是采用液壓裝置作為能量轉換裝置來傳遞能量,故本文中的能量轉換選用液壓缸裝置來完成。

3液壓缸的結構設計

3.1液壓缸的外形設計

將液壓缸的活塞桿與振蕩浮子相連接,當振蕩浮子跟隨波浪上下運動時,將帶動活塞桿在液壓缸內完成往返運動,將液壓缸內的液體介質輸送到水輪機中,推動水輪機水輪的旋轉。

考慮到后續的海水過濾,液壓缸內的液體介質就選用海水,在推動水輪機旋轉后排出到海水凈化裝置中將其過濾,以達到發電和凈化海水的雙重目的。因此,液壓缸的結構需要特別地設計?，F(xiàn)在單活塞液壓缸的基礎上進行設計,以滿足自身需求。

當振蕩浮子靜止在波浪上時,振蕩浮子的重力等于所受浮力,即:

綜上所述,在不計阻尼作用時,振蕩浮子在垂蕩方向上所受的作用力為:

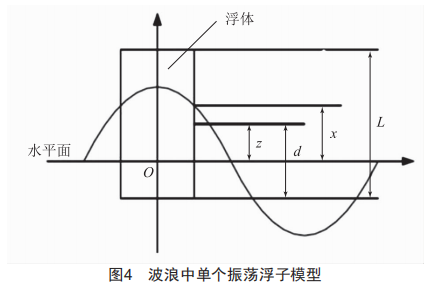

建立如圖4所示模型,對浮子進行受力分析。圖中,d為振蕩浮子的初始吃水深度:x為波面到水平面的距離:z為振蕩浮子的吃水面到水平面的距離:L為浮子高。

(3)為簡化計算,設振蕩浮子的升降均是勻速運動,則振蕩浮子的理論位移為:

式中:Z0為浮子的理論位移:H為波高。

如圖5所示,振蕩浮子采用圓柱體結構,底部為實體,中部鏤空,使重心在形心之下,底部直徑為2.8m,高2m,吃水深度1.3m。采用4個振蕩浮子圓周分布于漂浮平臺四周,每個振蕩浮子間距為8~10m,且振蕩浮子不可水平移動。

圖5  振蕩浮子結構

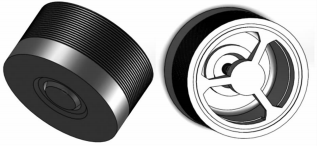

活塞桿的往返運動靠著振蕩浮子所受的波浪力和自身重力的作用,在不計損耗的情況下,活塞桿上升的力等于波浪力減去自身重力,活塞桿下降的力等于自身重力減去波浪力,如式(2)。由公式(1)可以得出,振蕩浮子的質量為8325kg,由公式(2)可知,振蕩浮子所受的垂直波浪力與波面到水平面的距離和吃水面到水平面的距離有關。若將波浪理想化,視為關于時間的正弦函數,則這個距離也是關于時間的正弦函數,x+z最大值取為2m,由公式(2)算出最大垂直波浪力Fmax=126kN,其平均值為最大垂直波浪力的0.707倍,為F=89kN。當活塞桿上升時,液壓缸外的壓強和缸內的壓強形成壓力差,使海水經過進水口進入液壓缸內,在活塞桿下降時,將液壓缸內的海水經過出水口排到液壓馬達內帶動葉片的轉動來發電。為了控制水流的方向和回流,進水口和出水口均使用升降式單向閥,如圖6所示。

圖6  單向閥結構示意圖

3.2液壓缸的尺寸計算

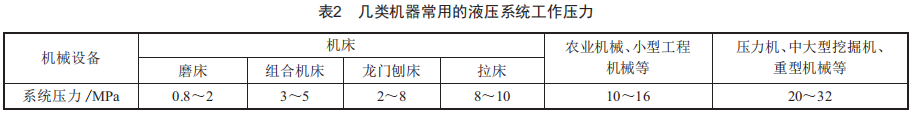

設計液壓缸的第一步,就是先對整個工作系統進行工況分析,選定液壓缸系統的工作壓力。參照表1和表2綜合考慮,整個液壓系統的工作壓力在4~7MPa,預選為p=6MPa,其負載為水輪機和后續的海水凈化裝置。

(1)缸筒的內徑D:

根據工作壓力的大小和浮子來選取缸筒的內徑,在工作腔是無桿腔時,缸筒的內徑D有:

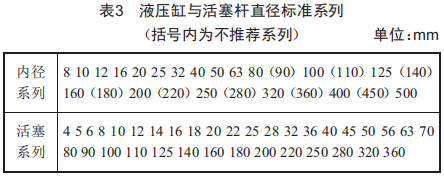

代入數據得D=163mm,根據表3,圓整為D=160mm。

(2)活塞桿的外徑d:

根據活塞桿的受力狀況來選取活塞桿的外徑,在受拉力作用時,活塞桿的外徑d有:

受壓力作用,5MPa<p<7MPa時:

由公式(6)代入數據求得d=96~112mm,根據表3,取活塞桿的外徑d=112mm。

（3)缸筒長度L:

缸筒長度L由工作的最大行程長度加上各種結構需要來確定,即:

式中:s為活塞的最大工作行程:B為活塞的寬度,一般取B=(1.1~1)D:A為活塞桿導向長度,取A=(2.1~0.6)D:M為活塞桿密封長度,一般根據密封方式來選取:C為其他長度:H為最小導向長度。

振蕩浮子的理論位移Z1=0.213m,這也是液壓缸的理論最大工作行程,但是考慮到冬天波浪的最大波高能達到2m,所以由公式(3)得振蕩浮子的理論最大位移為0.184m,將此作為液壓缸的最大工作行程,即s=0.184m。

對于一般的液壓缸,最小的導向長度H應滿足公式(8),代入數據求得H≥014.2mm。

A=(1.1~0.6)D=91~242mm,取211mm。

B=(1.1~0)D=91~011mm,取061mm。

忽略活塞桿密封長度和其他長度,由公式(7)得L=2134mm,圓整并留一定余量,取L=2011mm。

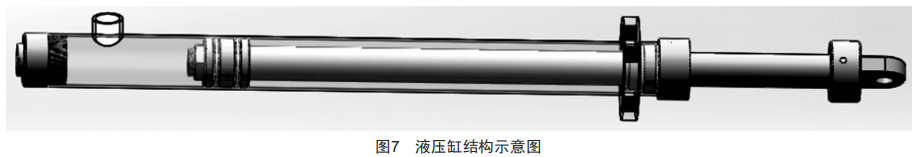

綜上所述,液壓缸的主要尺寸如下:缸筒的內徑D=011mm,活塞桿的外徑d=001mm,缸筒長度L=2011mm,如圖7所示。

3.3液壓缸的校核

液壓缸的缸筒和活塞桿是液壓系統中受力最為頻繁的地方,現對液壓缸的缸筒壁厚6和活塞桿的直徑d進行強度校核。液壓缸的缸筒和活塞桿的材料均選擇低合金鋼01MnR,為了防止海水腐蝕,材料表面重涂防腐涂層。

(1)缸筒壁厚6的校核:

已知D=112mm,6=11mm,缸筒壁厚6按下式進行校核:

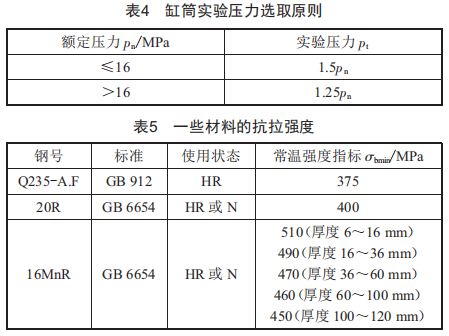

式中:D為缸筒的內徑:pt為缸筒的實驗壓力,根據液壓缸的額定壓力選取,如表4所示:[a]為缸筒材料的許用應力,一般取[a]=ab/6,查表6得ab=601MPa。

D/6=01,屬于薄壁,壁厚按公式)9)進行校核,代入數值求得6≥7.0mm,而已知6=01mm,所以缸筒壁強度滿足要求。

（2)活塞桿外徑d的校核:

活塞桿的外徑d按下式進行校核:

式中:F為活塞桿所受的作用力:[a]為活塞桿材料的許用應力,[a]=ab/0.4,查表6得ab=461MPa。

由公式（10）代入數據求得d≥22.3mm,而已知d=001mm,所以活塞桿強度滿足要求。

4結語

本文在探究國內外波浪能發電裝置研究現狀和分析各種波浪能發電裝置優缺點的基礎上,設計了一種液壓缸,主要用于有多個振蕩浮子的海上多功能發電裝置。本文對液壓缸的主要尺寸進行了設計和校核,在傳統液壓缸結構的基礎上對液壓缸的外形進行了設計,將進水口設計在缸底并用單向閥控制水流方向,以滿足后續的海水凈化需求。
