在鋼鐵企業，主抽風機是燒結機主要配套設備之一，它直接影響燒結機的產量、質量和能耗，是燒結生產的“心臟”，主要作用是通過煙道進行抽風，產生負壓，使燒結料面點好火，燒結料中的固體燃料充分燃燒，為燒結供給能量。同時，將燒結過程中產生的各種氣體通過煙道，電除塵器凈化后由煙囪排出。

客戶需求：風量調節、降低能耗、環保要求

某集團燒結機項目，燒結機主抽風機功率大，驅動電機為10kV/8400kw電勵磁同步電機，原風量調節采用入口擋板調節方式，節流損耗大，電能浪費嚴重，迫切要求新方案實現節能降耗，同時滿足“雙碳”目標。

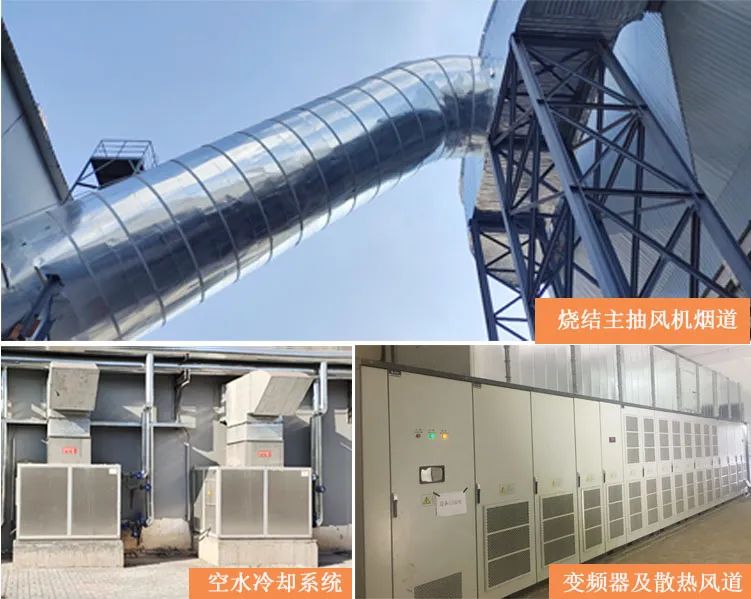

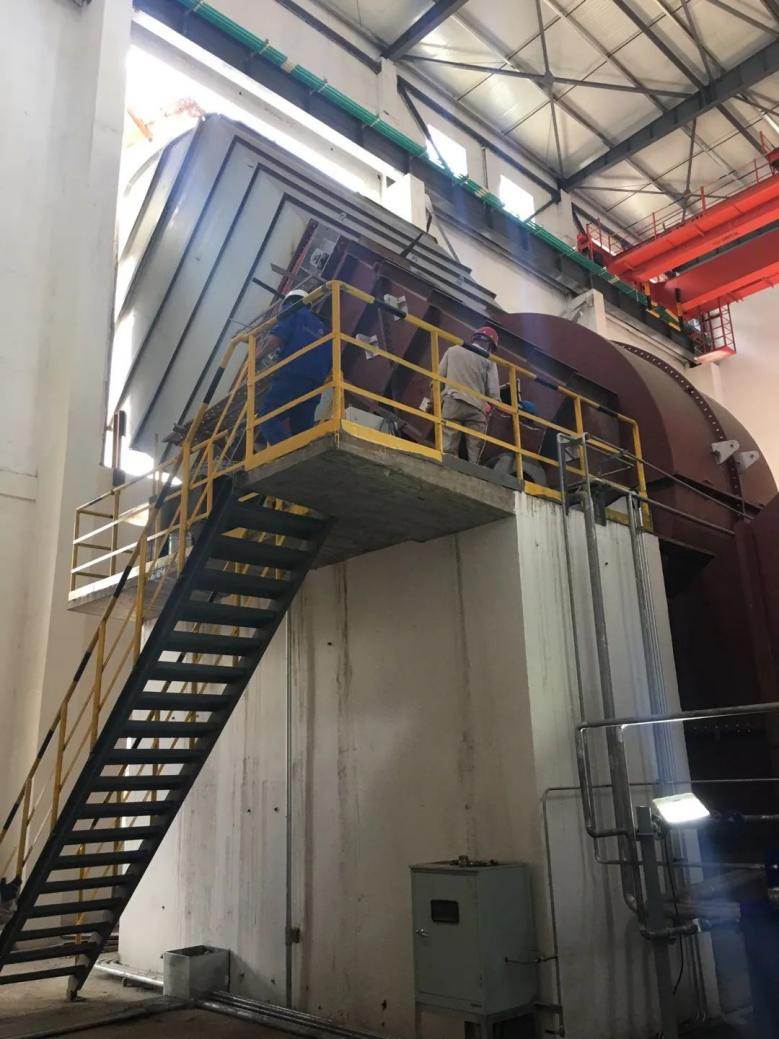

英威騰解決方案現場應用圖

二、英威騰解決方案：

一拖一、靈活控制、高效加速主抽風機高壓變頻系統方案介紹：

1. 該燒結主抽風機，驅動電機為10kV/8400kw電勵磁同步電機，變頻系統主回路采用一拖一直拖方案，變頻器型號GD5000-A11200-10。電機勵磁電流由勵磁柜輸出，勵磁柜與變頻器之間進行控制聯鎖。

2. 系統設有就地和遠方兩種控制方式。

3. 通過設置下限頻率30Hz、以及設置較快的加速時間，以滿足風機機械方面的潤滑要求。

4. 運行變頻器前，須確認變頻器空-水冷卻系統已正常開啟，作為變頻器啟動的必要條件。

5. 變頻器散熱方案：空水冷卻系統

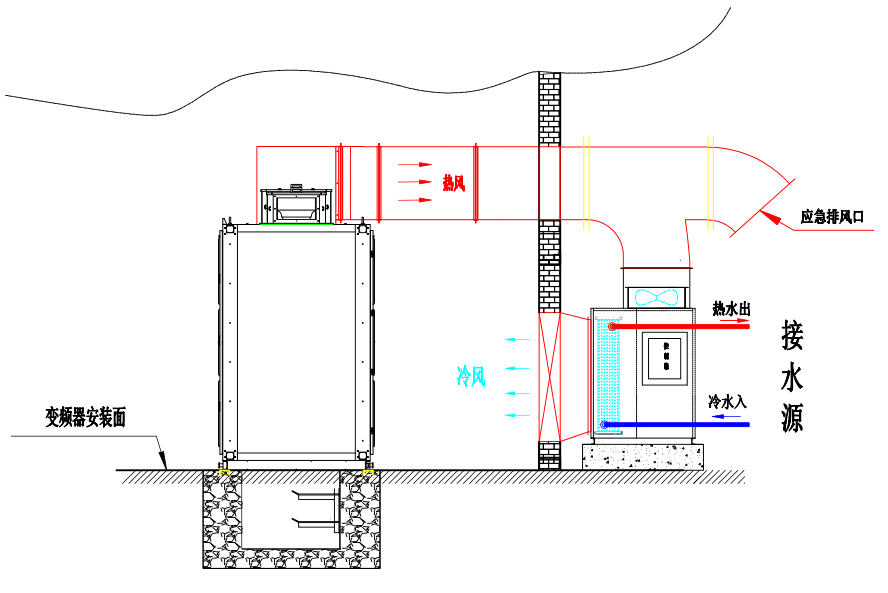

空水冷卻系統結構原理圖

三、用戶效益：產品可靠、高效環保、節能顯著

1. 產品可靠性高，用戶體驗佳

主抽風機變頻器自投運以來，運行一直穩定、可靠，變頻器的優異性能、產品可靠性得到用戶高度認可。

2. 高效環保的散熱方案-空水冷卻

變頻器自身冷卻采用空水冷卻方式，空水冷卻是一種高效、環保、節能的冷卻系統。與傳統風道冷卻方案比，空水冷方案具有粉塵度低，維護量小，延長變頻器使用壽命等優勢；但其運行成本是同等熱交換功率空調方案的1/4左右。

3. 節電率30%以上，效益明顯

主抽風機作為鋼廠的用電“大戶”，相較于與工頻方式下調節風量采用風門擋板調節，主抽風機采用變頻調速控制風量后，平均節電率達30%以上，節能效益明顯。

英威騰變頻器在燒結主抽風機上應用相當成功，變頻器的優異性能、產品可靠性完全能夠滿足現場的燒結機工藝需求，不僅能夠?qū)崿F(xiàn)顯著地節能效果，且能夠改善運行工藝，經濟效益及社會效益顯著。
