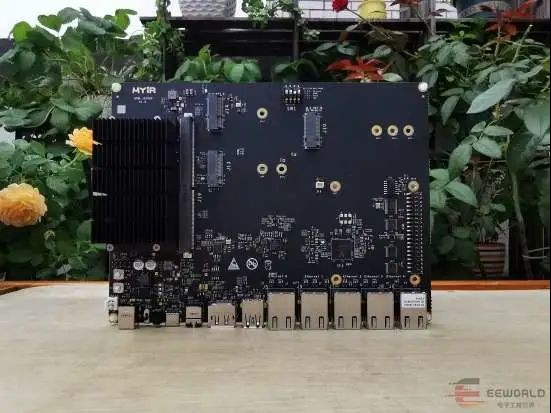

本次測試的主角

米爾MYD-J1028X開發板提供了5個超級給力的最高支持千兆網絡接口，具體如下：

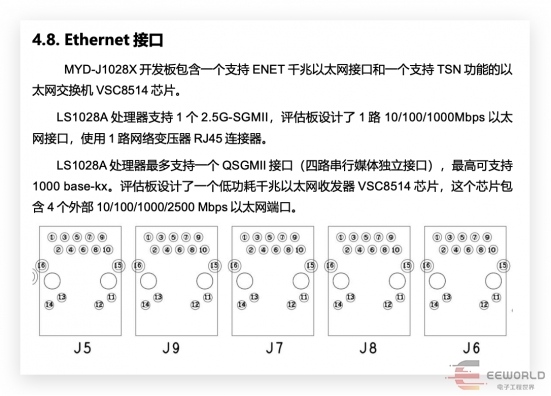

通過查看官方的手冊，也可以詳細了解：

今天，我們就借助工具，對網絡進行一些實際測試，看看實際效果到底如何。

02 測試前的準備

首先，說一下我這邊的測試環境：

1. 米爾MYD-J1028X開發板

2. MacBookPro筆記本：兩個UB3.0千兆有線網卡

3. ThinkPad筆記本：內置Intel千兆網卡

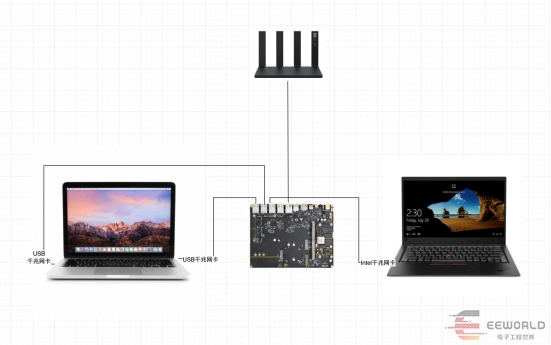

規劃連線如下：

為了得到最理想的測試速度，筆記本和開發板之間，直接連接，不經過第三方。

測試的計劃內容包括：

1. 單網口，http下載速度測試

2. 單網口，多進程nc并發數據傳輸測試

3. 多網口，多進程nc并發輸出傳輸測試

4. 多網口，多進程http下載速度測試

5. 多機多網口，http下載速度測試

03 測試前先來做“連連看”

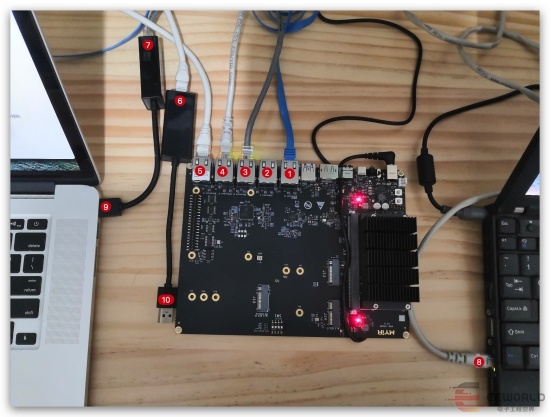

實際連線如下：

具體的連線關系：

· 1連接到上級路由器

· 2留空

· 3連接到7，即MacBookPro的USB千兆網卡1

· 4連接到8，即ThinkPad的Intel千兆網卡

· 5連接到6，即MacBookPro的USB千兆網卡2

· 9為USB千兆網卡1的USB，連 MacBookPro

· 10為USB千兆網卡2的USB，連 MacBookPro

米爾MYD-J1028X開發板系統的各網口地址對應的設備和IP地址信息如下：

· 1-eno0：192.168.1.237，為上級路由器通過DHCP分配的地址

· 2-eth1：10.10.11.11

· 3-eth2：10.10.12.12

· 4-eth3：10.10.13.13

· 5-eth4：10.10.14.14

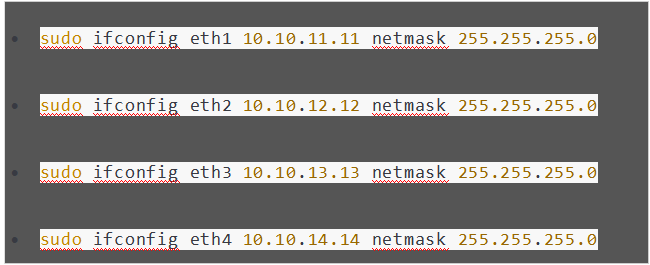

設置eth1~4的地址使用如下的命令：

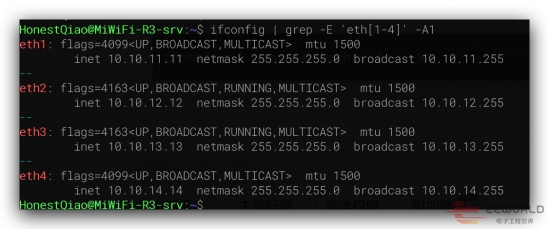

設置完成后，查看設置情況：

具體結果如下：

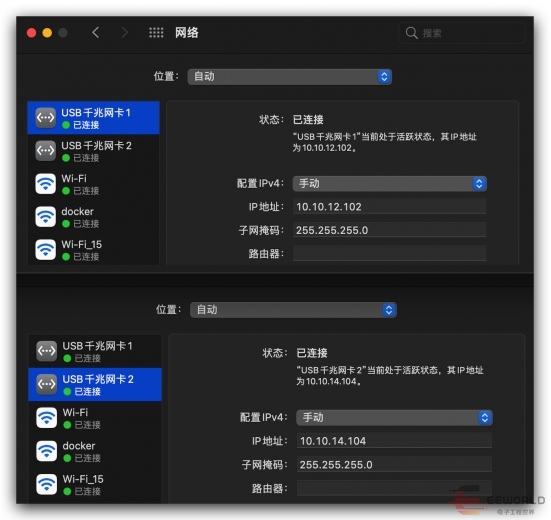

然后，在MacBook Pro上，設置2塊USB千兆網卡對應的IP地址：

以及ThinkPad的Windows系統中Intel千兆網卡的IP地址：

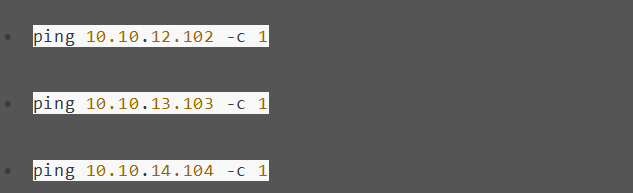

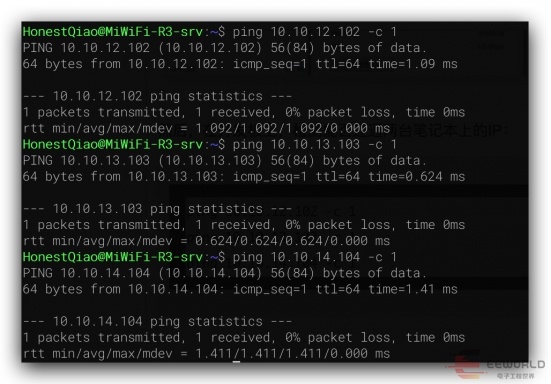

然后，在開發板上，檢測能否連通兩臺筆記本上的IP：

顯示如下表示全部連通：

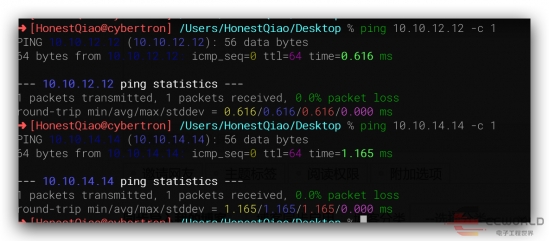

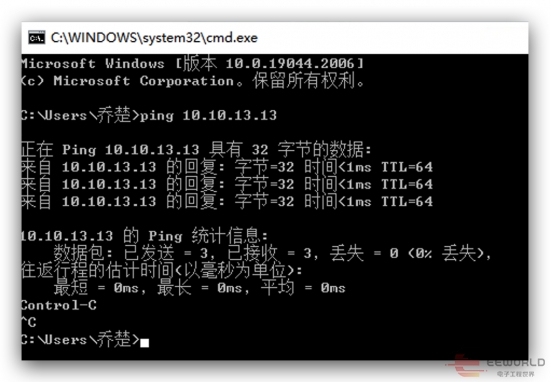

在MacBook Pro和ThinkPad上，也用命令檢查一下對應開發板連接網口的IP是否連通正常：

一切連通妥當，就可以開始準備測試了。

04 安裝調試好要用到的測試工具

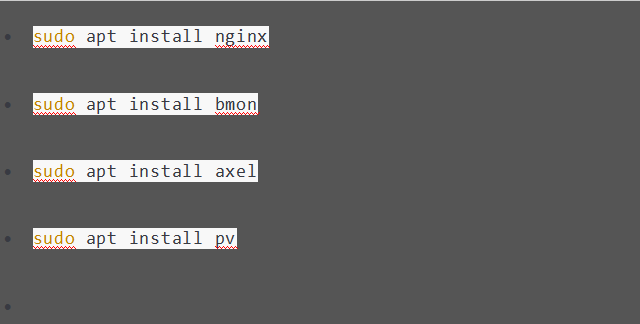

首先，在開發板上，安裝4款軟件：

· nginx用于提供web服務

· bmon用于提供網絡情況監測

· axel用于多線程下載

· pv實時監控管道數據流量

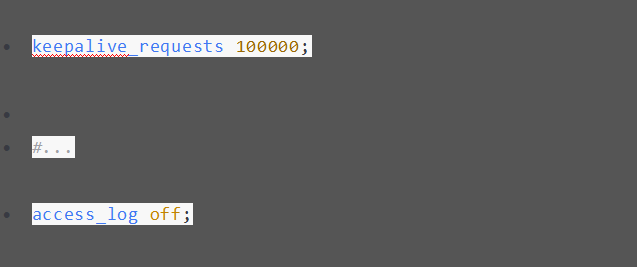

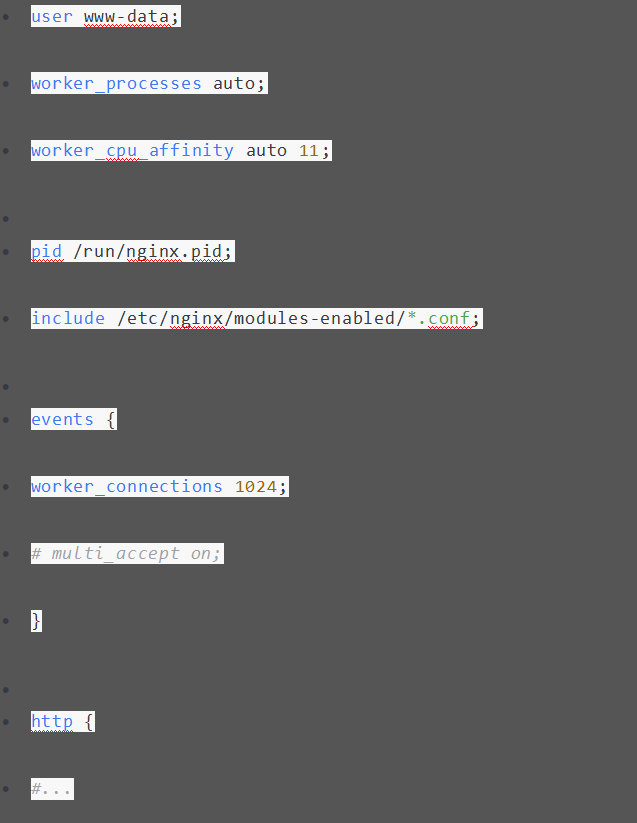

為了達到最好的性能，我們需要修改一下nginx的配置，關閉日志，并使用/dev/shm內存文件系統提供文件服務。修改nginx的主配置文件：/etc/nginx/nginx.conf，具體涉及到的設置項如下：

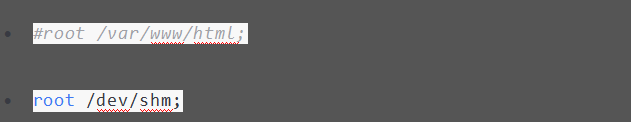

修改nginx默認站點/etc/nginx/sites-enabled/default 配置：

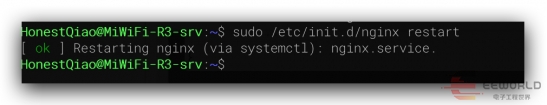

修改完成后，就可以啟動nginx了：

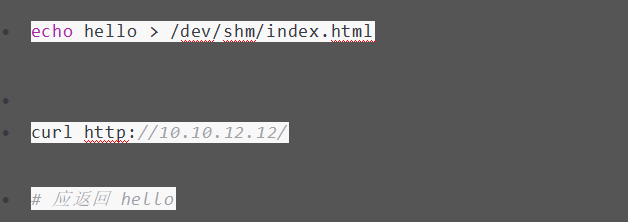

再寫入基本測試內容到/dev/shm/index.html：

05 單網口，http下載速度測試

現在，我們就可以做一個基本的文件下載測試了：

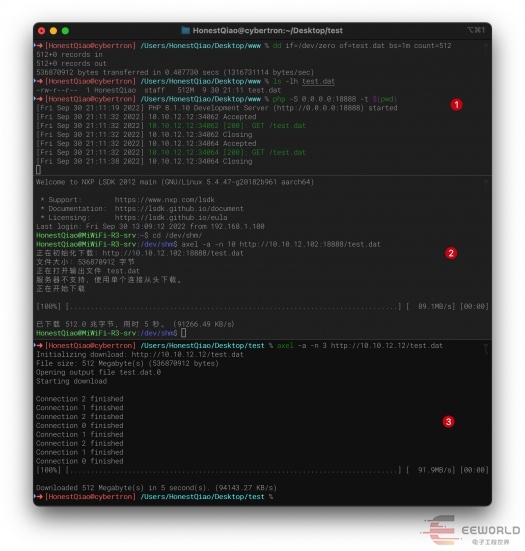

1. 在macOS上，使用dd指令，生一個512M的數據文件test.dat，并使用php提供隨手web服務

2. 在開發板上，使用axel，下載macOS上面的數據文件，保存到/dev/shm內存文件系統

3. 在macOS上，使用axl下載開發板上的test.dat文件

從上述結果可以看到，macOS上php提供的隨手web服務，不支持多線程下載，但單線程下載速度，能達到89.1MB/s而在開發板上，nginx提供的web服務，支持多線程下載，3個線程，下載速度可以達到91.9MB/s 下載都正常后，現在試用bmon指令，監控實時網絡速度：

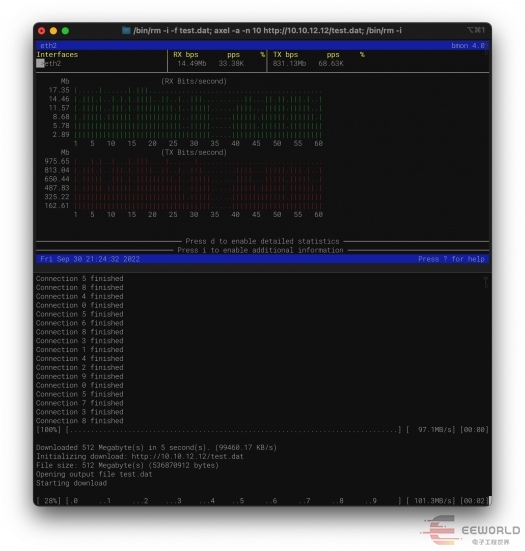

具體指令如下：

1. 開發板：bmon -bp eth2

2. macOS：axel -a -n 10 http://10.10.12.12/test.dat

經過多次下載，最高帶寬可以達到975.65MBits/s，速度相當可以。

06 單網口，多進程nc并發數據傳輸測試

上面測試的相互下載的速度，下面再測試一下，通過nc命令，往開發板上傳送數據的情況。

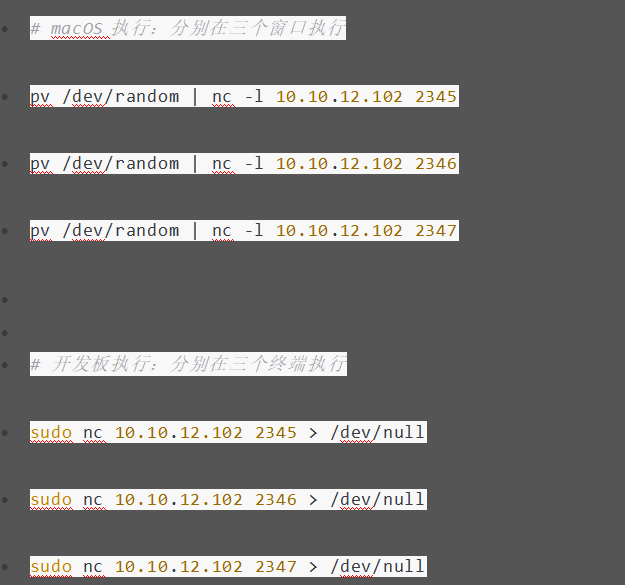

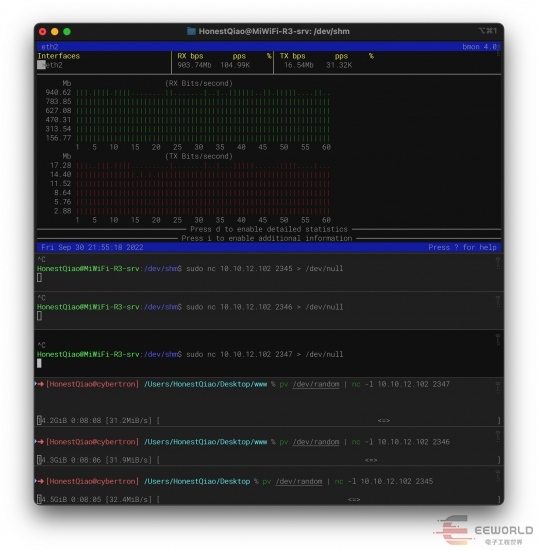

上述命令，表示從macOS上的/dev/random生成隨機數據，然后使用nc，通過網絡，發送到開發板的/dev/null空設備中去。這樣做的好處是，不操作io設備，性能不受其他原因影響，而且數據隨機，寫入到/dev/null也永遠寫不滿，不占用實際磁盤空間。你甚至可以讓它自己跑三天三夜，看看網絡是否穩定。 下面是實際測試的結果：

我用了三個nc通道，并行進行數據的傳輸。最高傳輸帶寬，可以達到940.62MBits/s，速度還是非常理想的。

07 多網口，多進程nc并發輸出傳輸測試

之前測試的是針對一個網口的測試，現在測試同時對eth2、eth4進行數據傳輸測試：

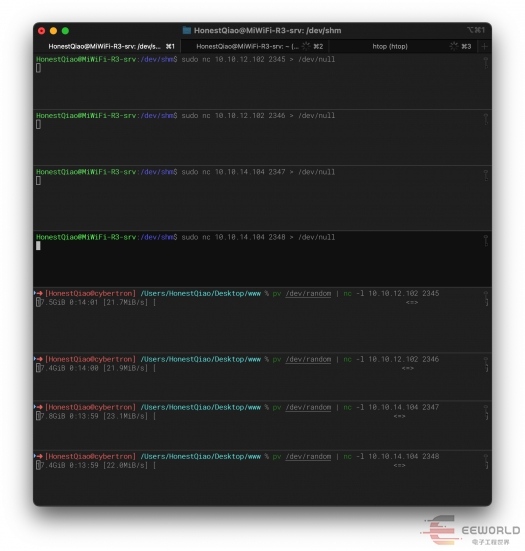

先啟動四個nc數據傳輸進程：

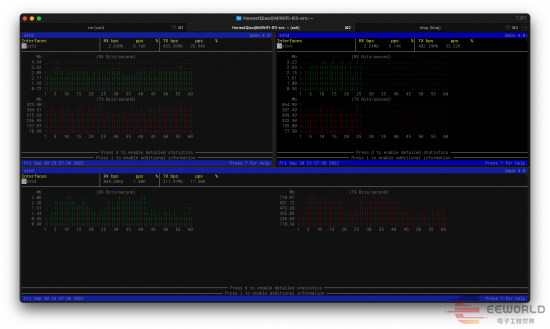

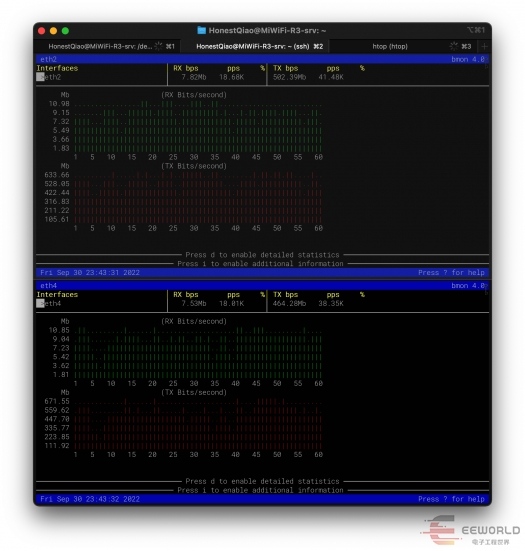

針對eth2、eth4的連接，各起兩個，注意要確保對應關系。然后，通過bmon查看當前網絡帶寬情況：

合并起來的最高帶寬，為870MBits/s。

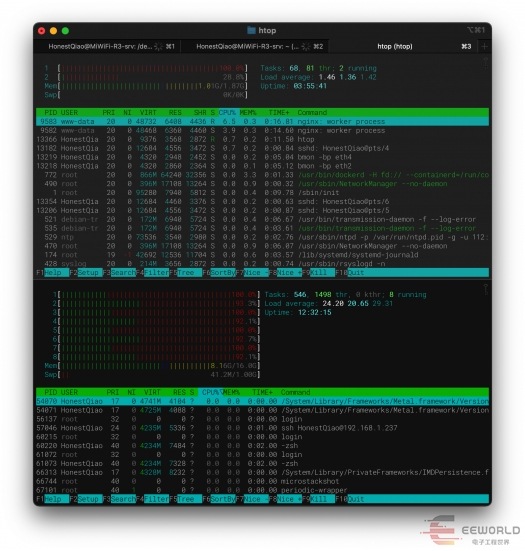

再看一下開發板的負載情況和macOS的負載情況：

可以看到，開發板上跑了4個接收進程，CPU并未占滿。

而macOS上跑了4個發送進程，結果把CPU都拉得滿滿的。

08 多網口，多進程http下載速度測試

上面是使用nc進行數據傳輸，下面我們再使用axel通過nginx下載數據，看看帶寬使用情況如何。

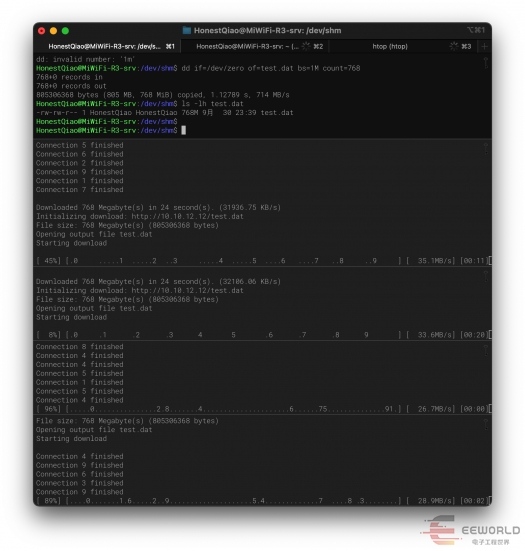

上面的過程，是現在開發板上，使用dd生成一個728M大小的測試文件。

然后在macOS上面，針對不同網口的ip，進行http下載測試。測試過程中，再次通過bmon查看當前網絡帶寬情況：

這次的網絡帶寬使用更加充分，合并計算，可以達到1000MBits/s了。

在測試過程中，我們也在看一下系統負載情況：

開發板上的nginx跑滿了一個cpu，而macOS上的cpu則都跑滿了。

09 多機多網口，http下載速度測試

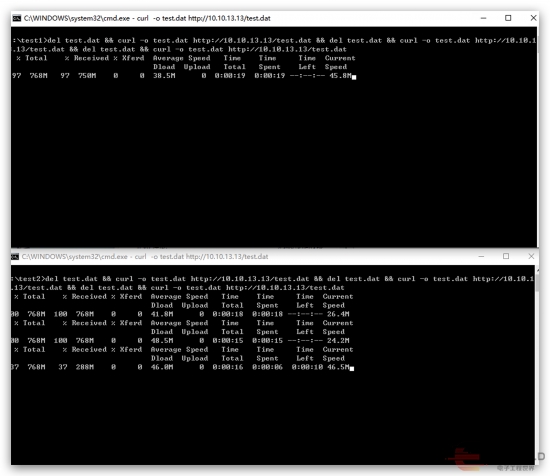

現在要試一下，同時在macOS和Windows下載情況如何。先到ThinkPad的windows系統，使用curl命令，開兩個進程下載測試，結果如下：

合并的結果，能達到90MB/s。

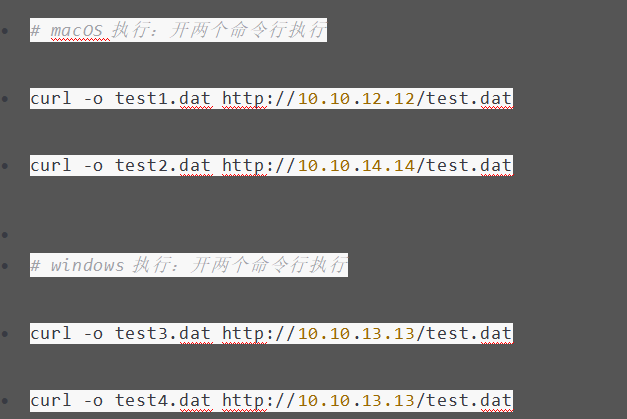

然后，在macOS上面，分別使用cur從連接的兩個網卡的ip下載數據，在windows上面，同樣開兩個curl進程下載：

測試過程中， 可以看到，多個網口同時使用，帶寬的使用，將更加的充分。

總的來說，米爾MYD-J1028X開發板的千兆網絡接口，非常的給力，在高速網絡通信中，是強有力的保證。
