近幾年由于芯片廠商元器件物料緊缺，幾乎涉及到晶圓的芯片價格都翻了好幾倍。像去年買車的朋友，好多車型加價買都不一定買的到，產能幾乎都被各大主機廠放到高價位車型，暢銷車?yán)麧櫛》炊鴽]有多少產能。去年3月份，過完年剛來一個月左右，有一款BCM客戶下了400套訂單，老板立馬下任務了，但是我統計BOM的時候發現，英飛凌的高驅芯片價格貴到離譜！要1000一片，單板就需要4片，價格直接起飛！我要是之前囤個10000片，賣完直接回家蓋小樓躺平了，哈哈！客戶的訂單在這邊，小公司又不能漲價，量小還沒有話語權，更換其他芯片又要來一遍DVP，時間肯定來不及，只能虧本處理了。這件事之后，老板說這次虧大了，趕緊把這個芯片換掉，沒有替代的就用分立器件搭一個，功能滿足就行。其實完全替換高邊驅動還是挺難的，我就先找了個低邊驅動芯片嘗試了一下。以BTS3124D為例，看看能不能滿足需求？

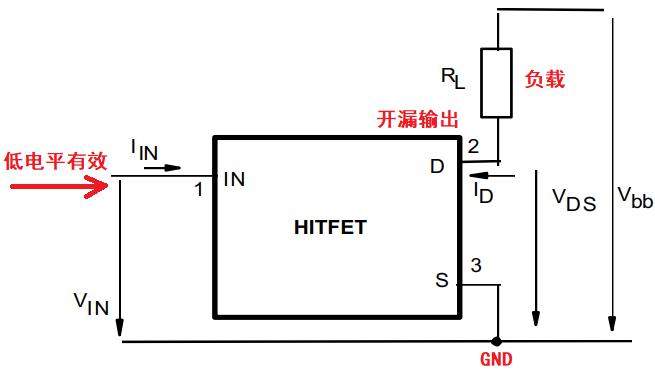

1. 什么是低邊驅動？

單片機GPIO輸出低電平有效，所以叫Low Side Driver。

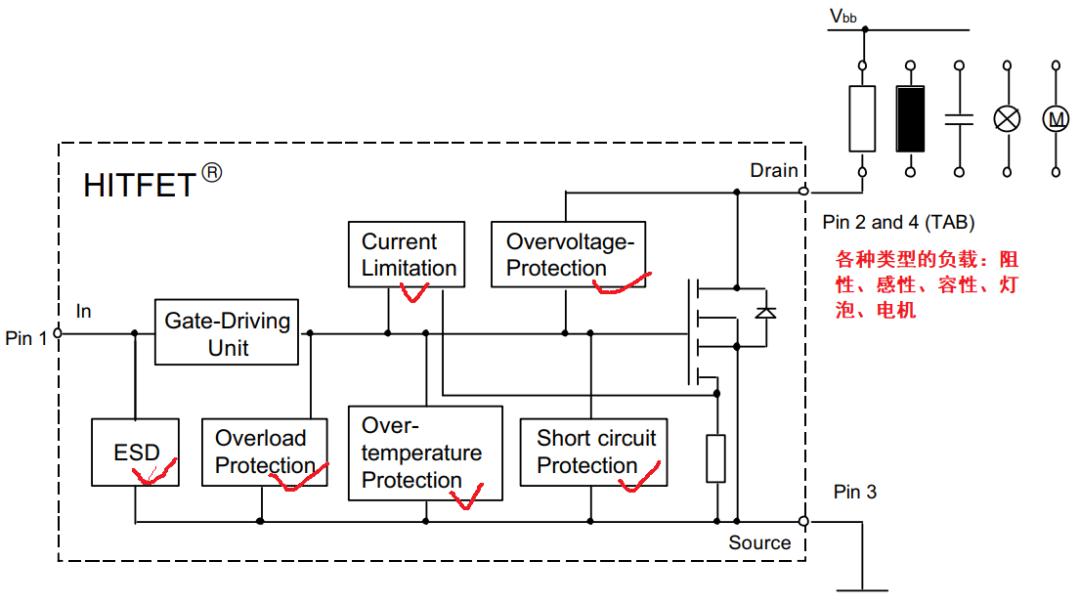

2. 低邊驅動有哪些保護電路？

• 輸入靜電防護

• 溫度關斷功能/過溫保護

• 過載保護

• 短路保護

• 過壓保護

• 電流限制




3. 低邊驅動主要應用在哪些場景？

• 可驅動所有開關或者線性的阻性、容性、感性負載應用

• 可作為MCU的電源開關驅動12V直流

• 可代替繼電器和同功能的分立元器件應用

看到第3點應用場景的時候，我都感覺尷尬，本來設計低驅芯片就是為了滿足產品小型化，設計簡單化，現在又要反過來用分立元器件搭電路，有一種成本推動設計倒退的感覺，哈哈。

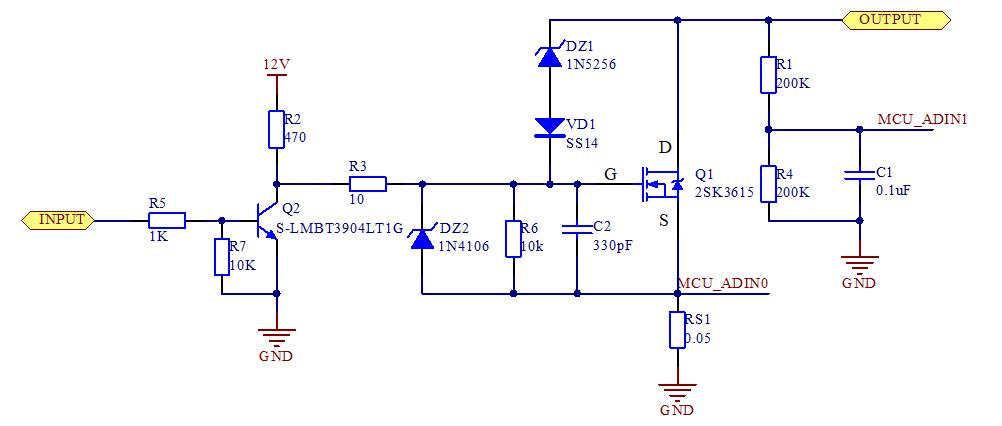

原始的設計文件時間太長找不到了，如下圖所示，這是我今天畫出來的部分電路，有好多參數還沒來得及修改，感興趣的可以自己分析一下這部分，剩下的內容明天繼續！
