微型計算機系統從全局到局部存在三個層次：微型計算機系統、微型計算機、微處理器(CPU)。單純的微處理器和單純的微型計算機都不能獨立工作，只有微型計算機系統才是完整的信息處理系統，才具有實用意義。一個完整的微型計算機系統包括硬件系統和軟件系統兩大部分。硬件系統由運算器、控制器、存儲器( 含內存、外存和緩存)、各種輸入輸出設備組成，采用“ 指令驅動”方式工作。

微型計算機軟件系統可分為系統軟件和應用軟件。系統軟件是指管理、監控和維護計算機資源(包括硬件和軟件)的軟件。它主要包括：操作系統、各種語言處理程序、數據庫管理系統以及各種工具軟件等。其中操作系統是系統軟件的核心，用戶只有通過操作系統才能完成對計算機的各種操作。應用軟件是為某種應用目的而編制的計算機程序，如文字處理軟件、圖形圖像處理軟件、網絡通信軟件、財務管理軟件、CAD軟件、各種程序包等。

在微型計算機的五個組成部分(運算器、控制器、存儲器和輸入、輸出設備) 中，運算器和控制器是核心部分，由它們所構成的運算和控制中心被稱為微處理器(Microprocessor) 或中央處理單元(Central Processing Unit ，CPU)。存儲器用于存放程序指令和數據，可分為只讀存儲器(Read-Only Memory ，ROM)和隨機存取存儲器(Random-Access Memory ， RAM)兩大類。輸入/輸出(I/O)設備因其電壓、電流和數據傳輸速度等與微處理器不匹配，而必須通過輸入/輸出接口(I/O 接口)才能與微處理器相連。本節將介紹微型計算機系統的層次關系和體系結構及微型計算機各組成部分的功能和相關基礎知識。

微型計算機系統的層次關系和體系結構

微處理器、存儲器和 I/O 接口需要通過總線連接在一起， 總線按功能可以分為三類： ①地址總線(Address Bus ，AB)，負責傳輸存儲單元的地址信息， 微處理器通過地址信息才 能找到存儲單元或 I/O 接口;②數據總線(Data Bus，DB)，負責在 CPU 和存儲器(或 I/O 接口)之間傳輸數據;③控制總線(Control Bus ，CB)，用于傳輸微處理器的控制信號， 如確定數據總線上的數據流向(數據由微處理器流向存儲器或 I/O 接口時，被視為輸出數據， 即 CPU 執行“寫”操作; 反之，被視為輸入數據，即 CPU 執行“讀”操作)。

微型計算機系統的層次關系

圖 1-1 給出了微型計算機的組成結構圖， 圖 1-2 給出了微型計算機系統的層次關系，由這兩個圖可知，僅有微處理器無法構成微型計算機，而沒有軟件支持的微型計算機硬件也無法工作，只有軟件和硬件配合構成的微型計算機系統才能為人所用。

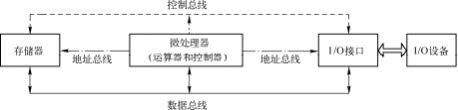

圖 1-1 微型計算機的組成結構

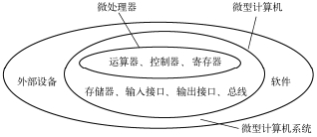

圖 1-2 微型計算機系統的層次關系

在 PC 系統中，運算器和控制器集成在一片芯片上，被稱為微處理器芯片，其外形如圖1-3 所示。而單片機是將微處理器、存儲器和 I/O 接口集成在一片芯片上的單片型微型計算 機，簡稱為單片機(Single-chip Computer)，其外形如圖 1-4 所示。

圖 1-3 Intel 公司的微處理器芯片

a) Intel 4004 b) Intel 80286 c) Intel 80386

圖 1-4 單片機芯片

a) AT89C51 b) AT89C52 c) MSP430

作為半導體芯片，微處理器芯片和單片機芯片均利用引腳與其他電路或芯片相連，其引腳按功能可以分為供電引腳、傳輸數據的引腳、傳輸?shù)刂返囊_、傳輸控制信號的引腳和其他輔助功能引腳，其中傳輸數據(Data)、地址(Address)和控制(Control)信號的引腳被 稱為總線(BUS)。

圖 1-5 給出了PC 系統和單片機系統的外觀圖。 PC 系統的特點是功能豐富、用途廣、價格高，屬于通用型微型計算機，其核心是集成了運算器和控制器的微處理器芯片，而存儲器 和 I/O 接口被放置在多塊不同的印制電路板上。與通用型微型計算機不同，單片機功能簡單、用途單一、價格便宜，屬于專用型微型計算機，常被用作控制系統的控制器，因此也被稱為微控制器(Microcontroller Unit，MCU)。

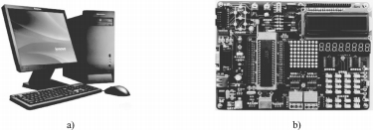

圖 1-5 PC 系統與單片機系統的外觀圖

a) PC 系統 b) 單片機系統
