9月25日，2018汽車測試及質量監控博覽會（Automotive Testing Expo 2018）在上海世博展覽館舉行。該展會是中國最大的整車和部件測試和驗證技術與服務展會，共有200多家廠商參展，預計觀眾總?cè)藬?shù)將超過5000名。美國國家儀器公司（NI）攜多款方案參展。

新能源、自動駕駛與車載通信正在改變現代汽車，為用戶提供更環保節能、安全便捷的交通體驗的同時，也給汽車測試帶來新挑戰，新功能的快速增加對測試系統的靈活性與綜合測試能力提出更高要求。傳統測試解決方案可配置性差，很難滿足不斷變化的需求，不同測試模塊之間的數據融合也相對困難。NI的測試解決方案基于軟件定義平臺，通過一系列通用開發工具和針對特定應用的軟件，使工程師能夠自定義功能來滿足特定需求，借助模塊化架構，測試部門可以通過添加功能來升級平臺，從而讓原有測試系統跟上技術變化，讓公司整體測試設備成本最優化。

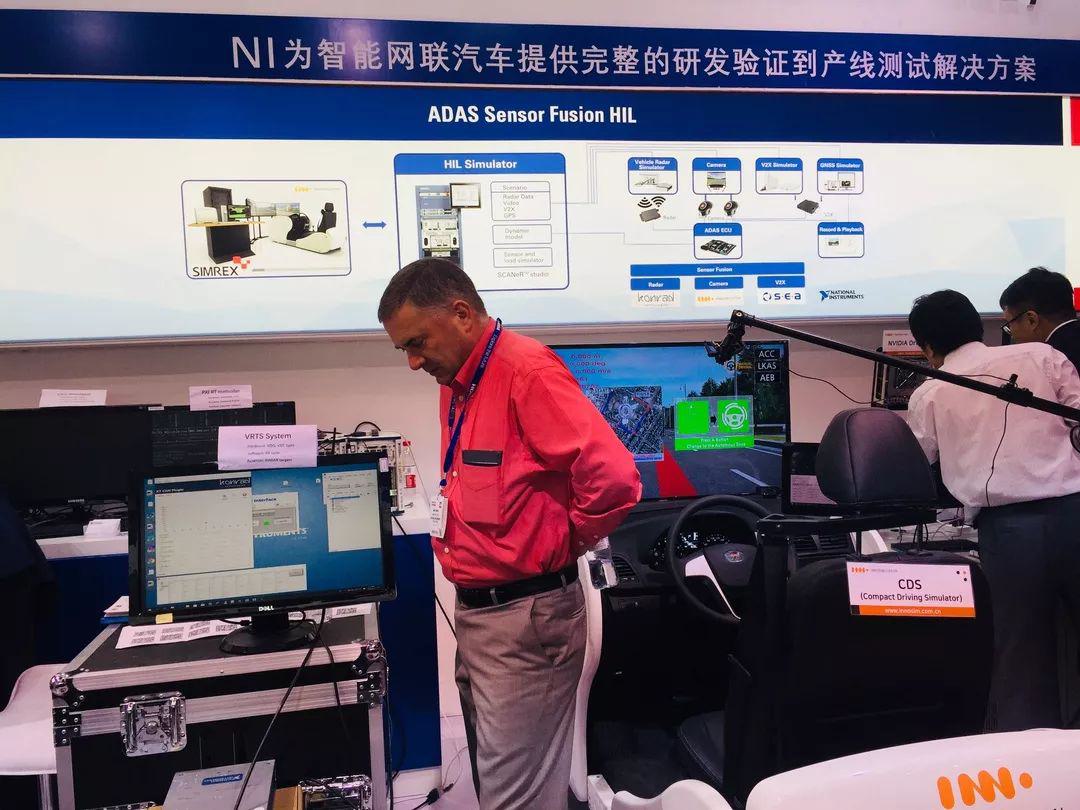

ADAS傳感器硬件在環測試方案

這次展出的高級駕駛輔助系統完整測試方案（ADAS_all_in_one）為例，NI的ADAS硬件在環測試（HIL）系統展示了完整的針對智能駕駛系統的在環測試能力，實現了多傳感器融合的硬件在環，具備77GHz雷達、攝像頭、LTE-V、GNSS模擬、駕駛模擬器、錄播和回放等測試能力。系統使用場景仿真軟件（SCANeR studio/Carmaker/Prescan）產生設定的場景給到智能汽車上不同的傳感器，通過屏幕或者數字注入方式給到攝像頭，通過NI的車載雷達模擬系統給到毫米波雷達，通過RF射頻模塊給到V2X模塊/傳感器，不同傳感器收集到的道路反饋數據給到ECU，ECU綜合各類傳感數據做融合后進行決策，決策通過搭載有車輛動力學模型的PXI平臺執行。該系統還配備了GNSS模擬器，用來模擬車輛駕駛在不同地域的情況，整個測試環節可進行記錄以及回放，可供工程師做進一步分析。

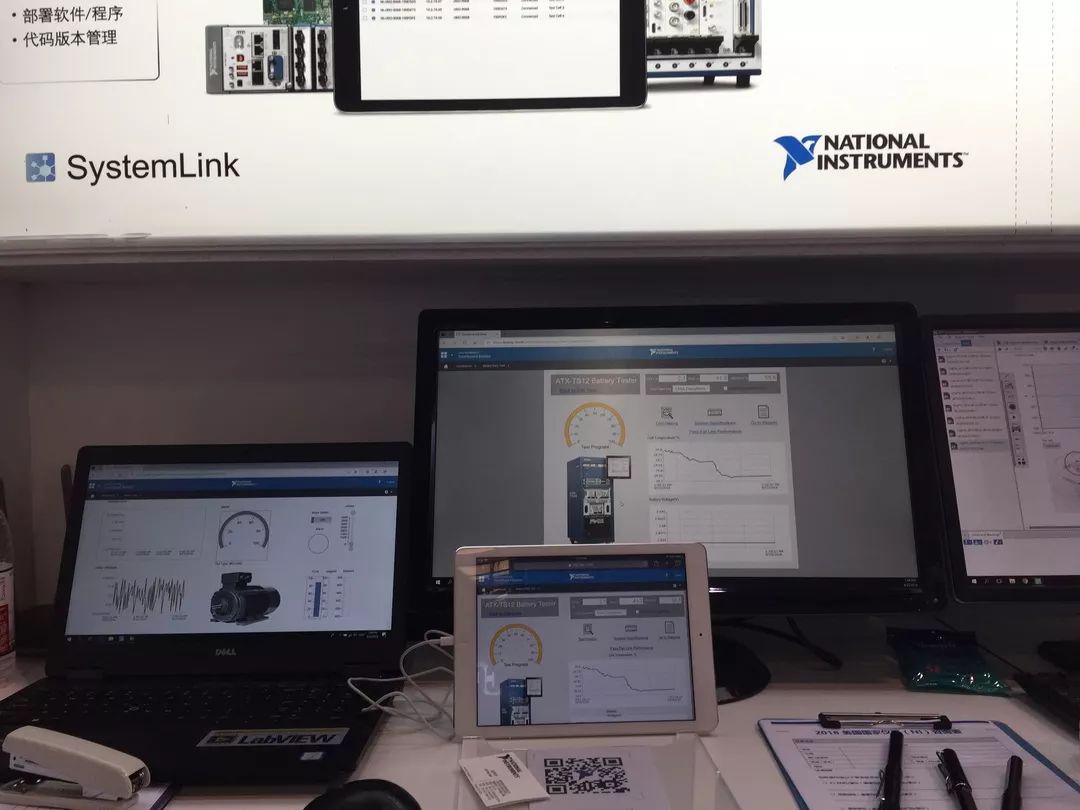

SystemLink演示

NI也展出了電動汽車電池測試系統。該系統的核心部件是NI PXI系統，包含PXIe-4310和用于CAN通信的NI X-NET卡。XNET卡提供與待測系統（DUT）上的電池管理系統（BMS）的通信功能，系統中SLSC機箱和DIO模塊可實現信號調理及故障注入功能，RMX-4127可編程電源為系統供電，Teststand管理測試序列，SystemLink可實現數據的遠程訪問與存儲。NI在現場展出的電池測量系統可測量高達2000V的電壓，兼容SAE J179和ISO12405-1電池測量標準。

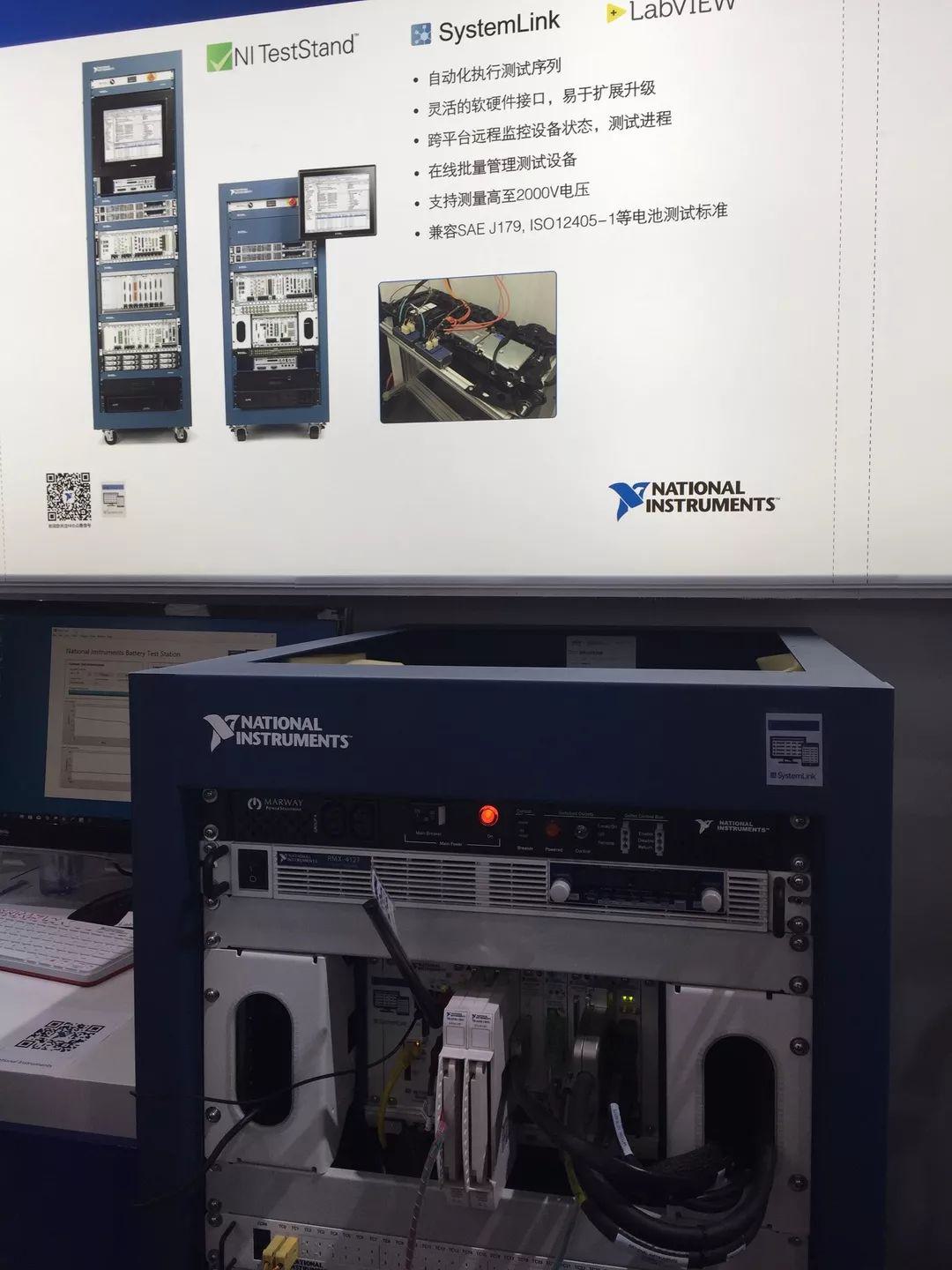

電動汽車電池測試方案

NI汽車測試方案的高效與可擴展特性等優勢已經得到業界眾多公司的認可，富士重工的森田友弘（Tomohiro Morita）就表示："通過使用NI軟硬件平臺以及采用基于FPGA的HIL仿真，我們實現了驗證電動馬達ECU所需的仿真速度和模型保真度。 這個方案的測試時間僅是使用測功機進行同等測試所需時間的1/20。"

法雷奧公司的Derek O'Dea也贊嘆有加：“每一代攝像頭都會有新的定制化通信協議，利用NI的基于FPGA和PXI模組的FlexRIO，我們只需要重新設計攝像頭子卡，其余系統保持不變就能完成對攝像頭模塊的測試。PXI平臺有很高的靈活性，而且在數據采集和硬件在環測試中，通用組件幾乎都可以重用?！?
