Nordic Semiconductor宣布推出具有獨特系統管理功能的多功能電源管理集成電路產品
掃描二維碼
隨時隨地手機看文章

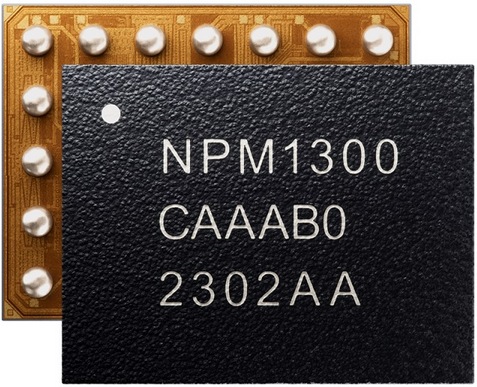

挪威奧斯陸 – 2023年1月4日 ––Nordic Semiconductor計劃在2023年中發布第三款電源管理集成電路(PMIC)產品以擴展其PMIC產品組合。nPM1300擴大了PMIC產品系列，同時支持較大電池充電和四個調節電源軌。nPM1300將針對效率和緊湊尺寸(3.1 x 2.4 mm WL-CSP或5 x 5 mm QFN)進行優化，并可通過I2C兼容雙線接口(TWI)進行數字化配置。用戶可以通過數字接口使用不同的系統管理功能，例如硬復位、電池燃料表、系統級看門狗、斷電警告，以及啟動失敗后的恢復，這些功能在低能耗藍牙(Bluetooth® Low Energy (LE))嵌入式設計中通常作為獨立功能來實施。
Nordic Semiconductor 公司PMIC產品總監Geir Kjosavik表示：“Nordic進入PMIC市場的原因，是因?yàn)楝F(xiàn)有的電源管理解決方案沒有針對緊湊的、超低功耗物聯網應用做優化。現有的PMIC未能幫助設計者使用分立組件來實現重要功能。這些功能自然屬于PMIC內部，而且?guī)缀醪恍枰~外成本就可以實現。我們就是這樣做的。Nordic客戶將會很高興使用片上功能以提高產品的安全性，并提供額外的方法來節約電池能量。"
針對先進物聯網而設計
nPM1300旨在為Nordic的nRF52和nRF53系列先進無線多協議系統級芯片(SoC)提供高效的電源調節。這款PMIC具有四個穩壓電源軌和大電池充電器，因而十分適合nRF5340 SoC主機和多個外圍功能(如傳感器)等緊湊型先進物聯網產品。示例包括先進的可穿戴設備和便攜式醫療應用。
nPM1300 PMIC可在4.0至5.5 V外部電源下工作，也可在低至2.4 V的電池電壓下工作。兩個電源軌由單獨的DC/DC降壓轉換器調節，可在1.0至3.3 V之間配置，最大電流可達200 mA。另外兩個電源軌作為負載開關運行，從外部來源切換高達100 mA電流。在直接由nPM1300供電時，也可以作為低壓差(LDO)電壓轉換器運作。作為L(zhǎng)DO工作時，可在1.0和3.3 V之間配置電源軌輸出，最大輸出電流為50 mA。未經調節的輸入電壓也可作為nPM1300的輸出。
nPM1300通過線性充電模塊為單體鋰離子電池、鋰聚合物電池和磷酸鐵鋰(LiFePO4)電池充電，該模塊支持高達800 mA充電電流，可在3.5至4.45 V之間編程設定終止電壓。電池充電器具有自動熱調節功能，可以編程設定充電期間的最高芯片溫度以實現簡單的熱管理，可適應不同系統要求。
USB端口檢測及更多
nPM1300為Nordic的PMIC系列帶來了其他全新的先進功能，包括：USB端口檢測，通過標準USB自動限制電流為100 mA或500 mA;或通過USB-C PD(Power Delivery)自動限制電流最高為1500mA;動態電源路徑管理，如果主電源連接被移除，則自動切換到電池供電;電壓、電流和溫度監測用于精確測量燃料;以及超低電流休眠模式，帶有可編程喚醒定時器;還具有前面提到的其他系統管理功能。該P(yáng)MIC還具有三個LED驅動器和五個GPIO，可重置為控制線導向時間關鍵型控制功能，以替代串行命令。
Nordic Semiconductor現在可以提供nPM1300樣品，數量有限，將于2023年中通過分銷商提供訂貨。
