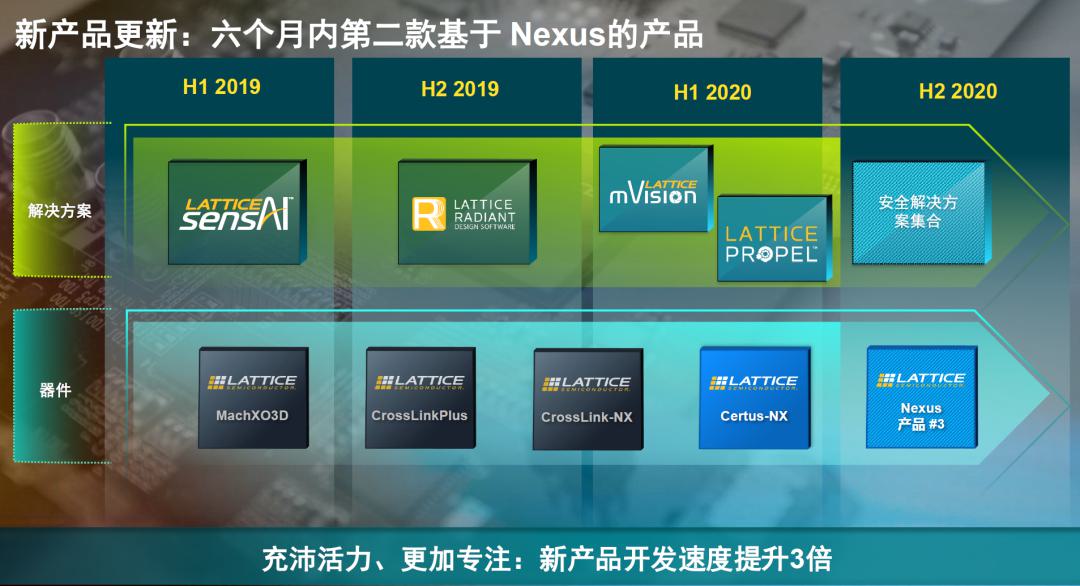

6月25日，萊迪思半導體（Lattice）推出一款基于28納米FD-SOI（全耗盡絕緣層上硅）工藝的低功耗通用可編程器件Certus-NX。這是萊迪思在6個月內推出的第二款NX系列FPGA產品，該系列的第一款產品Crosslink-NX配置MIPI（移動處理器接口，Mobile Industry Processor Interface）接口，主要面向機器視覺、圖像處理等應用；除延續NX系列低功耗高IO密度特點之外，Certus-NX在高速接口上則選擇了支持PCIe 2.0，并支持千兆以太網接口（GigaE）,并支持QSPI閃存以縮短FPGA配置時間，而且強化了NX系列軟錯誤率（SER）低的特點，更適合工業與車載應用。

據萊迪思現場技術支持總監蒲小雙介紹，與競品相比，Certus-NX系列有五大特點。

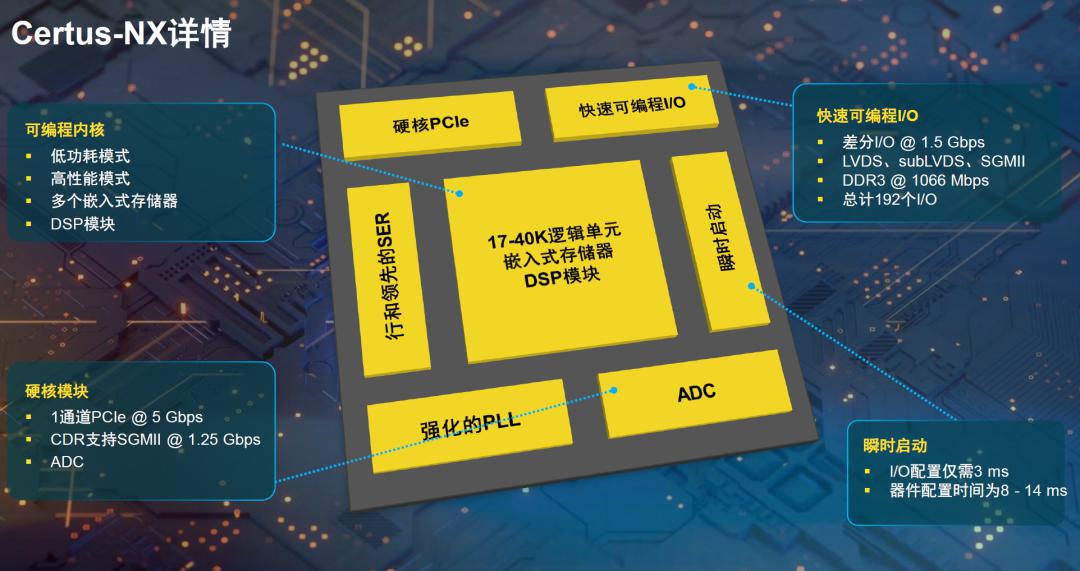

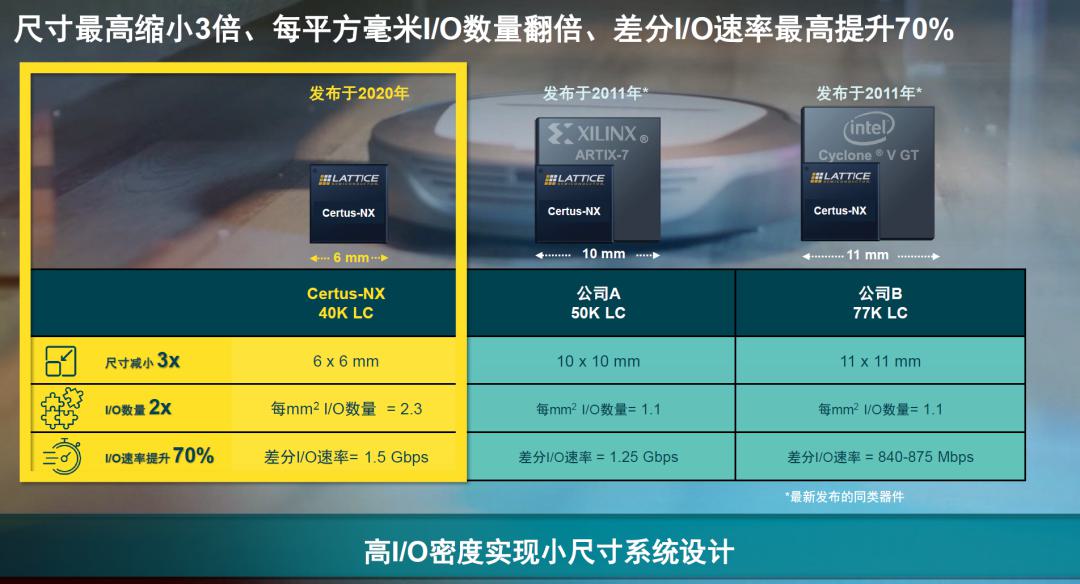

首先，該系列產品面積很小，最小封裝為36平方毫米，面積小不僅意味著成本低，而且為系統設計節約PCB的空間，該系列是“業界第一顆可以同時支持PCIe與GigaE的小面積FPGA”；其次，IO（輸入輸出口）密度高，與前代相比，這一款單位面積IO數量翻倍，非常適合邊緣應用中設備小體積但多IO的場景；第三，IO速度大幅提升，Certus-NX支持PCIe 2.0，速率達到5Gbps，普通IO速率提升70%；第四，Certus-NX支持ECDSA位流驗證，可有效防范生產中的知識產權泄露風險，這同樣是“最小尺寸”支持ECDSA位流驗證的FPGA；最后，Certus-NX還延續了萊迪思Nexus技術平臺的優勢，超低功耗、超低軟錯誤率、瞬時啟動，非常契合邊緣設備智能化趨勢中對FPGA的要求。

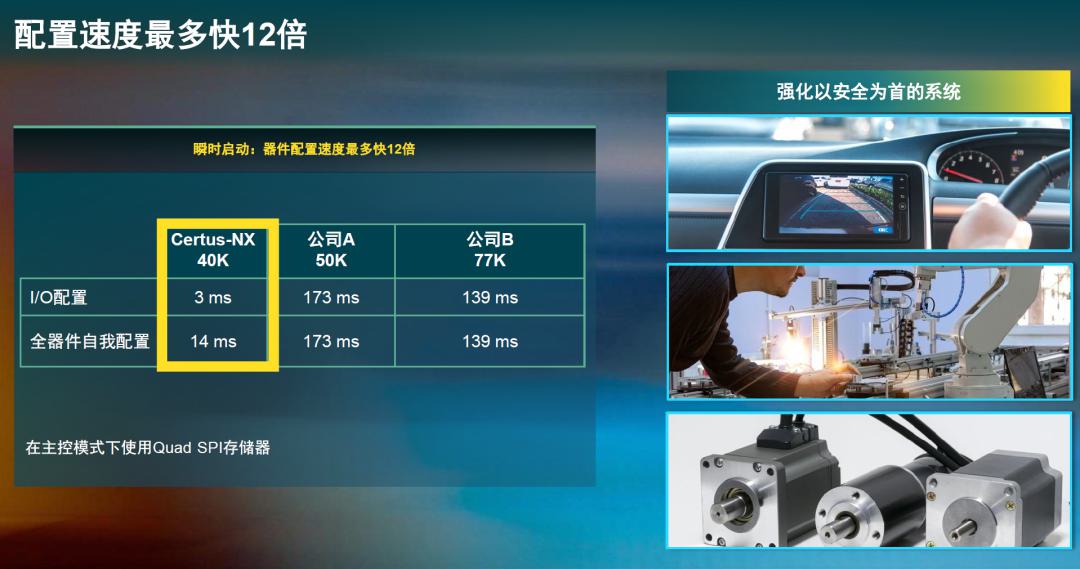

蒲小雙告訴探索科技（techsugar），由于支持QSPI（并行四通道串行外設接口總線）閃存，并對內部配置邏輯做了優化，所以Certus-NX可以在3毫秒內完成IO配置，即FPGA的輸入輸出口在上電3毫秒后就處于確定狀態（高、低或三態的之一），而整個器件的配置時間可在14毫秒內完成。競品完成配置的時間都在100毫秒以上，普通應用中兩者差別不大，但對于車載、工業中要求快速啟動的場景，就只有Certus-NX系列能夠滿足需求。

以智能后視鏡為例，車廠通常要求啟動時間不得超過50毫秒，即從汽車發動到智能后視鏡能看到圖像的時間不超過50毫秒，Certus-NX全器件配置時間只有14毫秒，完全可以滿足該應用對啟動時間的需求。

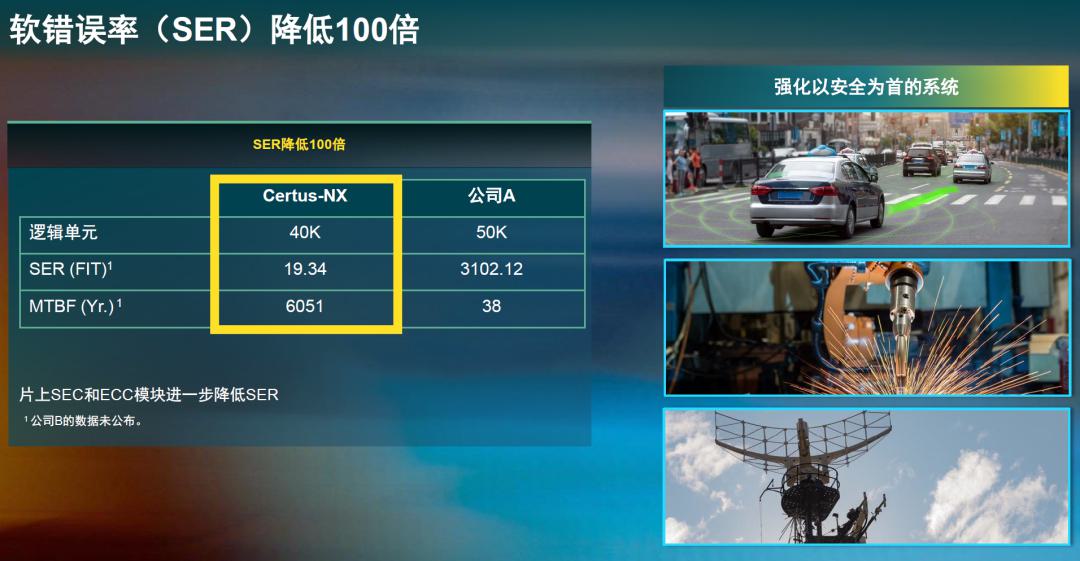

軟件運行可靠性也是蒲小雙強調的一點，由于FD-SOI工藝的特點，NX系列產品SER特性本來就比體硅工藝的競品要好很多，而Certus-NX支持軟件錯誤校正（SEC Soft Error Correction），所以即便因為輻射導致極少數比特翻轉，也可以通過SEC功能來糾正回來。因此Certus-NX非常適合車載、航空航天、工業控制、港口雷達等需要高可靠特性的應用場景。

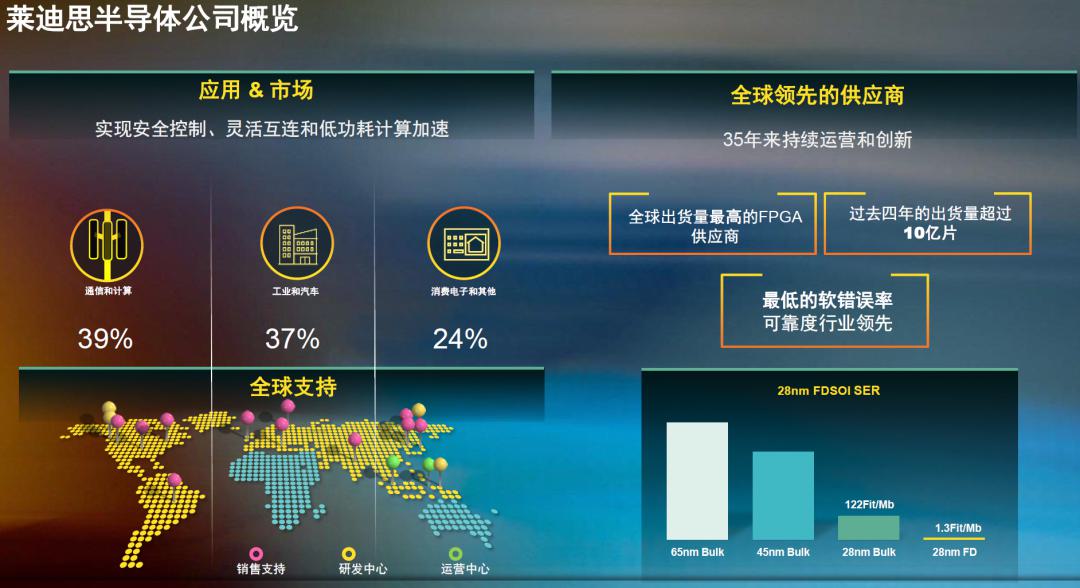

蒲小雙還表示，以出貨量計，過去四年萊迪思已經銷售10億顆以上的FPGA，實際上是全球出貨量最大的FPGA廠商。

當然，相比賽靈思和英特爾，萊迪思的產品主要集中在中低端，所以從銷售額的角度只能排在第三。通用可編程器件應用范圍極廣，但尤以通信與計算、汽車與工業等企業級市場用量為最大，因為這些領域的很多定制化應用不適合專用芯片（ASIC）。在高端FPGA日益強調工藝與集成度的趨勢下，萊迪思獨辟蹊徑，找到自己的生存空間，而且發展態勢良好，其市場定位與戰略規劃值得國內廠商參考。
