隨著集成度的提高，雷達模塊成本不斷下降，相比砷化鎵工藝雷達，硅鍺工藝雷達成本能下降一半，而加特蘭全球最早量產的天線內置多通道毫米波雷達SoC，基于CMOS工藝（即硅工藝），可以把成本降低到砷化鎵工藝的五分之一。

9月23日，加特蘭微電子（以下簡稱“加特蘭”）舉行媒體會，介紹兩款基于封裝天線（AiP）技術的毫米波雷達產品，一款代號Alps為77/79GHz雷達，另一款代號Rhine為60GHz雷達。其中77/79GHz有車規級和工業級兩個版本，60GHz為工業級版本。這兩款集成天線的雷達全芯片尺寸僅為12.2mm*12.2mm，四發四收，內置雷達信號處理基帶、FMCW波形生成器和高速ADC，外圍只需供電電源及閃存就可以構成一個完整的毫米波雷達模塊。

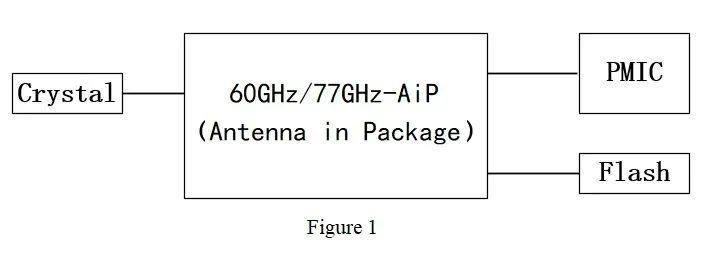

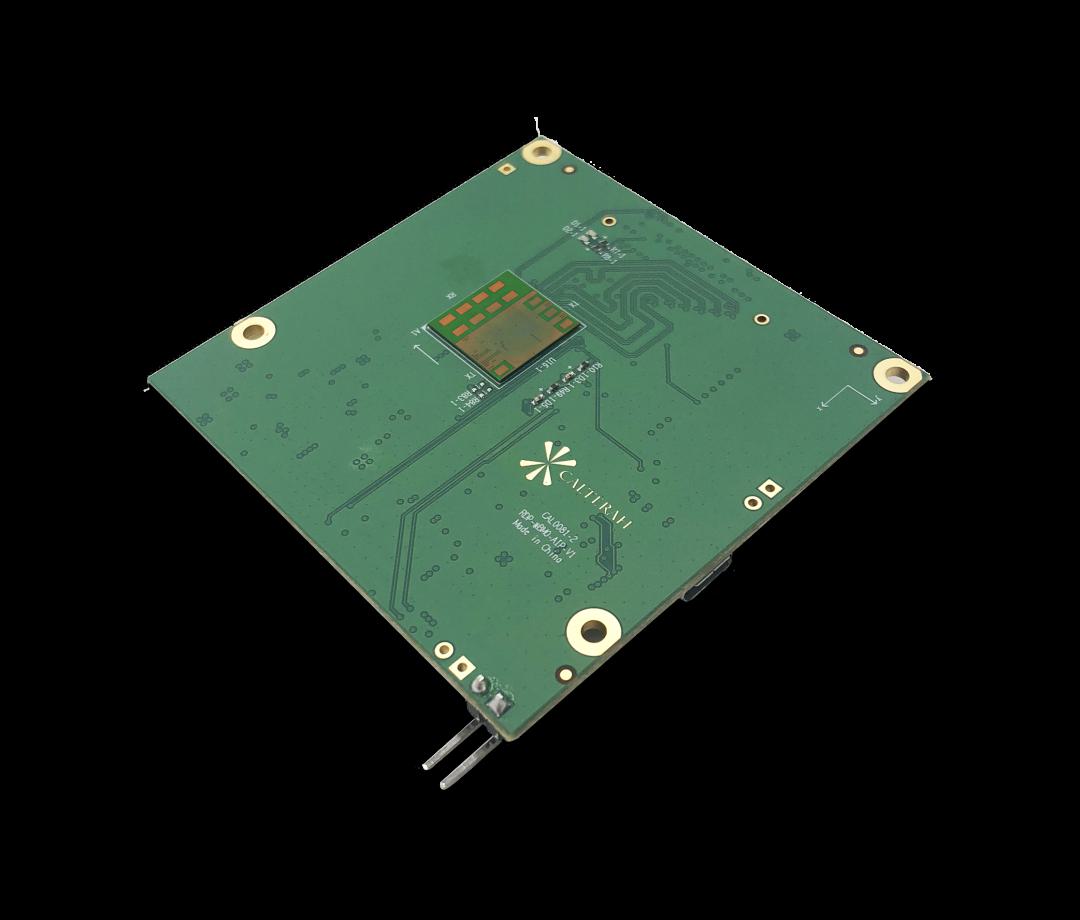

天線內置毫米波雷達系統框圖、參考板及芯片尺寸

這樣高集成度的雷達方案，尺寸可以做到超聲波雷達大小，特別適合在自動泊車應用中替換超聲波雷達，還可以用于駕駛艙內活體檢測（后排檢測）及手勢操作等應用。除此之外，加特蘭與客戶在合作探索很多非車載應用，例如安防監控和智能空調等。全集成的雷達芯片具有體積小、功耗低和成本優的特點，有非常好的應用場景拓展空間。

天線小型化嘗試最早圍繞2.4GHz藍牙芯片應用展開，2000年前后英國伯明翰大學和喬治亞理工大學等相繼對5.8GHz的Wi-Fi芯片的封裝集成天線進行研究，2005年左右IBM開始60GHz封裝天線的研究，而新加坡理工大學的張躍平教授在2006年正式提出AiP（Antenna in Package）概念。

IEEE在2007年將60GHz列為非授權毫米波頻段，60GHz波段的封裝天線研究開始興盛，而2014年5G頻段確定包含毫米波頻段，工業界開始真正關注AiP技術。加特蘭是在2017年開始AiP產品研發，前后歷經四代，在今年2季度發布的兩款雷達SoC產品中，終于實現了性能、制造成本和可量產性的完美統一。

據加特蘭生產技術總監王典介紹，開發毫米波雷達的AiP方案時，在物理設計、天線性能設計、電連接、封裝工藝和材料、散熱處理、可靠性與自動化測試等多個方面均存在技術難點，加特蘭能夠在三年時間迭代四代著實不易。以物理設計為例，在12*12平方毫米面積內，要放5000多過孔、160多條信號線、12個天線單元、4組功分器，最小線寬僅為25um，其難度可想而知。由于AiP在毫米波雷達中的應用非常前沿，所以很多研發工作走入到無人區，哪怕是量產測試也頗有難度，因為業界還沒有現成的量產方案，加特蘭經過3年自主研發，做出一套完整的封裝天線毫米波雷達測試系統，可檢測超過100項測試值，以確保量產的產品能可靠運行。

封裝上集成天線的一大難題是加工一致性問題，由于封裝工藝的一致性相對較差，為了產品能量產，加特蘭團隊在開發時加入了極高的設計冗余度，設計帶寬比使用帶寬的冗余度至少達到200%以上，以確保在封裝工藝有偏差的情況下，器件還能正常工作。

王典表示，加特蘭兩款基于AiP技術的毫米波雷達SoC面積小、性能優、功能強大，是芯片、封裝與天線組合設計完美結合的一款革命性產品。

據加特蘭微電子產品經理吳翔介紹，全集成雷達比天線分立方案體積減小很多，在傳統智能泊車應用中可以取代超聲波傳感器——全集成雷達尺寸與超聲波雷達接近。此外，利用毫米波雷達，可檢測生命體征、識別生命狀態，對靜止不動或進入睡眠狀態的人依然可精準識別，特別適合艙內兒童留存檢查，防止孩子被遺落在車上造成危險，而且雷達監測屬于非成像監測，無隱私泄露風險。

在安防監控中，毫米波模塊可與攝像頭感知信息融合，提供多維度、跨尺度目標物體的距離、方位、運動等信息。而且，毫米波模塊能夠全天候工作，不懼光線、天氣影響，與普通光學攝像頭相比，降低了誤報率，增加了系統的健壯性。

加特蘭微電子首席運營官呂昱昭

加特蘭微電子首席運營官呂昱昭表示，隨著集成度的提高，雷達模塊成本不斷下降，相比砷化鎵工藝雷達，硅鍺工藝雷達成本能下降一半，而加特蘭全球最早量產的天線內置多通道毫米波雷達SoC，基于CMOS工藝（即硅工藝），可以把成本降低到砷化鎵工藝的五分之一。

據估算，到2024年，毫米波雷達年出貨量將從現在的2.24億顆增長到4億顆，天線內置的毫米波雷達具有成本低、小型化、高集成和易生產等優勢，市場潛力極大，呂昱昭說：“作為毫米波雷達芯片和方案提供者，加特蘭希望通過技術創新讓毫米波雷達變得更平民化，助力毫米波雷達在生活中得到更多普及?！?
