由于單片機只能處理數字量，因而應用系統中凡遇到有模擬量的地方，就要進行模擬量向數字量或數字量向模擬量的轉換，這就需要解決單片機與 A/D 和 D/A 的接口問題。

目前 A/D、D/A 轉換器都已集成化，具有體積小、功能強、可靠性高、誤差小、功耗低等特點，并能很方便地與單片機連接。

A/D 轉換器接口

1.概述

A/D 轉換器用以實現模擬量向數字量的轉換。按轉換原理可分為 4 種：計數式 、雙積 分式、逐次逼近式以及并行式 A/D 轉換器。

逐次逼近式 A/D 轉換器是一種速度較快，精度較高的轉換器，其轉換時間大約在幾微秒到幾百微秒之間。常用的這種芯片有：

(1) ADC0801~ADC0805 型 8 位 MOS 型 A/D 轉換器;

(2) ADC0808/0809 型 8 位 MOS 型 A/D 轉換器;

(3) ADC0816/0817 型 8 位 MOS 型 A/D 轉換器。

量化間隔和量化誤差是 A/D 轉換器的主要技術指標之一。

量化間隔由下式計算：

其中 n 為 A/D 轉換器的位數。

量化誤差有兩種表示方法：一種是絕對量化誤差;另一種是相對量化誤差。

絕對量化誤差

相對量化誤差

2.典型 A/D 轉換器芯片 ADC0809 簡介

ADC0809 是 8 位逐次逼近式 A/D 轉換器。帶 8 個模擬量輸入通道，有通道地址譯碼鎖存器，輸出帶三態數據鎖存器。啟動信號為脈沖啟動方 式，最大可調誤差為 ±1LSB 。 ADC0809 內部設有時鐘電路，故 CLK 時鐘需由外部輸入，fclk 允許范圍為 500kHz~ 1 MHz，典型值為 640kHz 。每一通道的轉換需 66~73 個時鐘脈沖，大約 100~110 μs 。

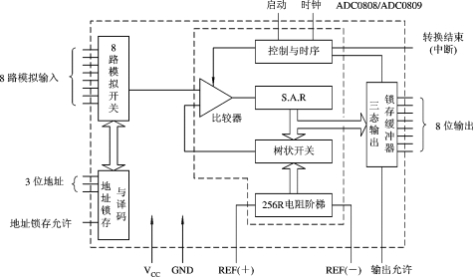

ADC0809 的內部結構圖見圖 7.32，芯片引腳如圖 7.33 所示。

圖 7.33 ADC0809 引腳圖

引腳功能介紹如下：

IN0 ~IN7 ：8 路輸入通道的模擬量輸入端口。

2-1 ~2-8 ：8 位數字量輸出端口。

STAR，ALE：STAR 為啟動控制輸入端口，ALE 為地址鎖存控制信號端口。這兩個信號連在一起，當輸入一個正脈沖時，便立即啟動模/數轉換。

EOC，OE：EOC 為轉換結束信號脈沖輸出端口，OE 為輸出允許控制端口。這兩個信號亦可連在一起表示 A/D 轉換結束。OE 端的電平由低變高，打開三態輸 出鎖存器，將轉換結果的數字量輸出到數據總線上。

REF(+)， REF(-)， VCC ，GND：REF(+) 和 REF(-) 為參考電壓輸入端，VCC 為主 電源輸入端，GND 為接地端。

CLK：時鐘輸入端。

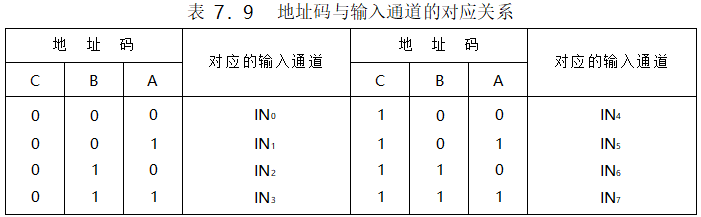

ADD A 、B、C：8 路模擬開關的 3 位地址選通輸入端，其對應關系如表 7.9 所示。

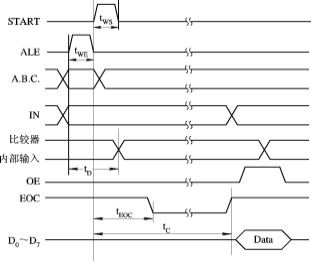

ADC0809 時序圖如圖 7.34 所示。其中，

tWS ：最小啟動脈寬，典型值為 100ns，最大為 200ns 。

tWE ：最小 ALE 脈寬，典型值為 100ns，最大為 200ns 。

tD ：模擬開關延時，典型值為 1 μs，最大為 2.5 μs 。

tC ：轉換時間 ，當 fclk=640kHz 時，典型值為 100 μs，最大為 116 μs 。

tEOC：轉換結束延時，最大為 8 個時鐘周期加 2 μs。

圖 7.34 ADC0809 時序圖

3.ADC0809 與 8031 的接口電路

ADC0809 與 8031 的硬件接口有三種方式：查詢方式、中斷方式和等待延時。下面介紹最常用的查詢與中斷方式。

1) 查詢方式

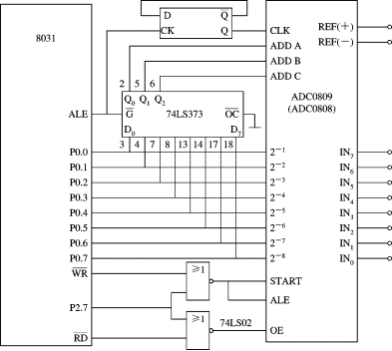

ADC0809 與 8031 的硬件接口如圖 7.35 所示。

在編程時，令 P2.7=A15=0 ，A0 A1 A2 給 出被選擇的模擬通道的地址;執行一條輸 出 指令，啟動 A/D 轉換;執行一條輸入指令，讀取 A/D 轉換結果。

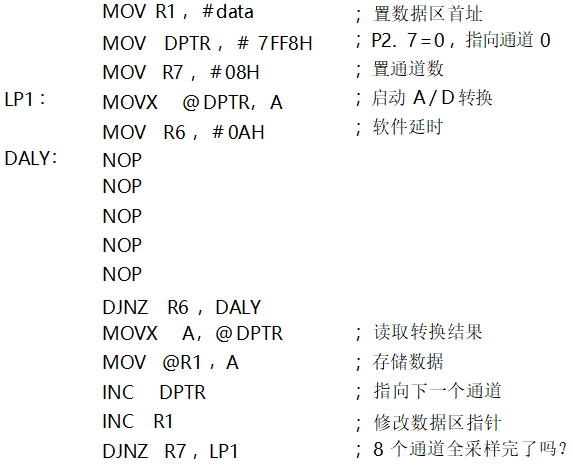

下面的程序是采用查詢方法，分別對 8 路模擬信號輪流采樣一次，并依次把結果轉存到數據存儲區的采樣轉換程序。

2) 中斷方式

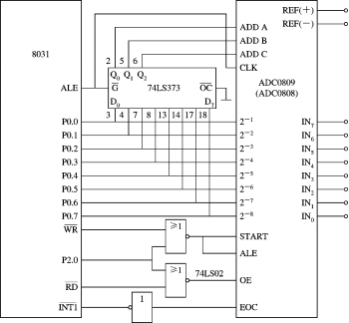

ADC0809 與 8031 的硬件接口如圖 7.36 所示。

圖 7.36 ADC0809 中斷方式硬件接口

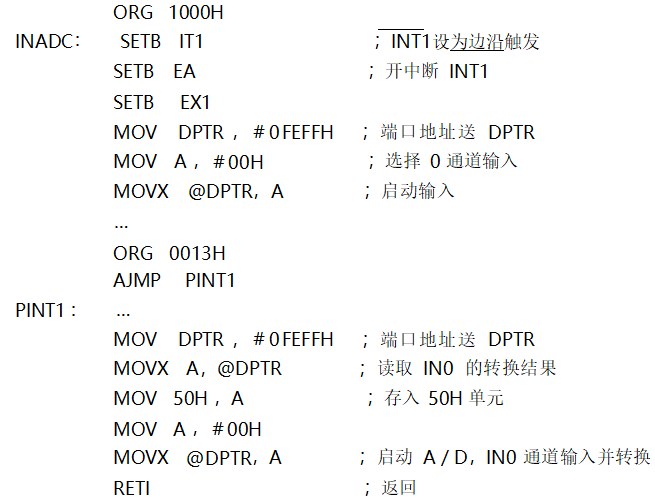

這里將 ADC0809 作為一個外部擴展的并行 I/O 口，直接由 8031 的 P2.0 和 WR脈沖 進行啟動。因而其端口地址為 0FEFFH。用中斷方式讀取轉換結果的數字量，模擬量輸入通道選擇端 ADD A 、ADDB、ADDC 分別與 8031 的 P0.0 、P0.1 、P0.2 直接相連，CLK 由 8031 的 ALE 提供。其讀取通道 0 轉換后的數字量程序段如下：
