一、系統的復位

前面列舉的各項措施只解決了如何發現系統受到干擾和如何捕捉“跑飛”的程序，但僅此還不夠，還要能夠讓單片機根據被破壞的殘留信息自動恢復到正常的工作狀態。硬件復位是使單片機重新恢復正常工作狀態的一個簡單有效的方法。硬件復位后CPU被重新初始化，所有被激活的中斷標志都被清除，程序從0000H地址重新開始執行。硬件復位又稱為“冷啟動”，是將系統當時的狀態全部作廢，重新進行徹底的初始化來使系統的狀態得到恢復。用軟件抗干擾措施來使系統恢復到正常狀態，是對系統的當前狀態進行修復和有選擇地進行部分初始化，這種操作又稱為“熱啟動”。熱啟動時首先要對系統進行軟件復位，也就是執行一系列指令來使各種專用寄存器達到與硬件復位時同樣的狀態，這里需要注意的是還要清除中斷激活標志。如用軟件WATCHDOG使系統復位時，程序出錯有可能發生在中斷子程序中，中斷激活標志已經置位，它將阻止同級的中斷響應，由于軟件WATCHDOG是高級中斷，故它將阻止所有的中斷響應。由此可見清除中斷激活標志的重要性。在所有的指令中，只有RETI指令能清除中斷激活標志。前面提到的出錯處理程序ERR主要是完成這一功能。這部分程序如下：

在這段程序中，用兩條RETI指令來代替兩條LJMP指令，從而清除了全部的中斷激活標志。另外在66H、67H兩個單元中，存放一個特定數0AA55H作為“上電標志”。系統在執行復位操作時可以根據這一標志來決定是進行全面初始化，還是部分初始化。如前所述，熱啟動時進行部分初始化，但如果干擾過于嚴重而使系統遭受的破壞太大，熱啟動不能使系統得到正確的恢復時，則只有采取冷啟動，對系統進行全面初始化來使之恢復正常。系統采用啟動方式的策略如圖9.13所示。

二、熱啟動的過程

在進行熱啟動時，為使啟動過程能順利進行，首先關中斷并重新設置堆棧。即使系統復位的第一條指令為關中斷指令。因為熱啟動過程是由軟件復位(如軟件WATCHDOG等)引起的，這時中斷系統未被關閉，有些中斷請求允許正在排隊等待響應;再者，在熱啟動過程中要執行各種子程序，而子程序的工作需要堆棧的配合，在系統得到正確恢復之前堆棧指針的值是無法確定的，所以在正式恢復之前要先設置好棧底，即第二條指令應為重新設置棧底指令。然后，將所有的I/O設備都設置成安全狀態，封鎖I/O操作，以免干擾造成的破壞進一步擴大。接著，根據系統中殘留的信息進行恢復工作。系統遭受干擾后會使RAM中的信息受到不同程度的破壞，RAM中的信息有：系統的狀態信息，如各種軟件標志，狀態變量等;預先設置的各種參數;臨時采集的數據或程序運行中產生的暫時數據。對系統進行恢復實際上就是恢復各種關鍵的狀態信息和重要的數據信息，同時盡可能地糾正因干擾而造成的錯誤信息，對于那些臨時數據則沒有必要進行恢復。在恢復了關鍵的信息之后，還要對各種外圍芯片重新寫入它們的命令控制字，必要時還需要補充一些新的信息，才能使系統重新進入工作循環。

三、系統信息的恢復

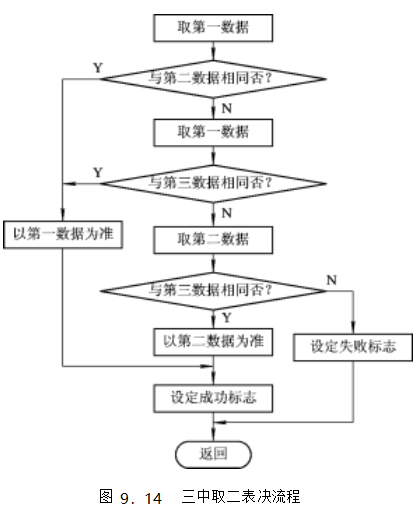

系統中的信息是以代碼形式存放在RAM中的，為了使這些信息在受到破壞后能得到正確的恢復，存放系統信息時應該采取代碼冗余措施。下面介紹一種三重冗余編碼，它是將每個重要的系統信息重復存放在三個互不相關的地址單元中，建立雙重數碼備份。當系統受到干擾后，就可以根據這些備份的數據進行系統信息的恢復。這三個地址應盡可能地獨立，如果采用了片外的RAM，則應在片外RAM中對重要的系統信息進行雙重數據備份。片外RAM中的信息只有MOVX指令才能對它進行修改，而能夠修改片內RAM中信息的指令則多得多，因此在片外RAM中進行雙重數據備份是十分必要的。通常將片內RAM中的數據供程序使用以提高程序的執行效率，當數據需要進行修改時應將片外RAM中的備份數據作同樣的修改。在對系統信息進行恢復時，通常采用圖9.14所示的三中取二的表決流程。

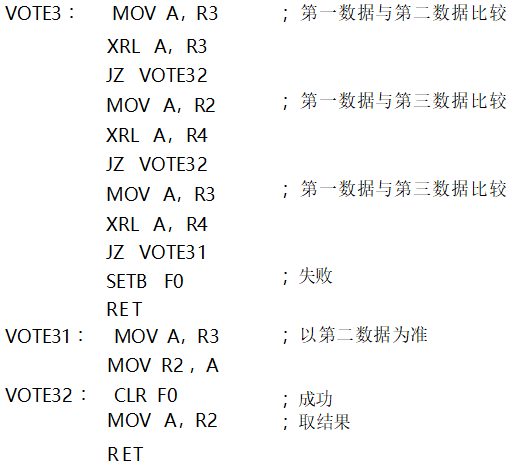

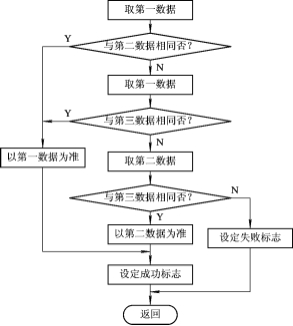

首先將要恢復的單字節信息及它的兩個備份信息分別存放到工作寄存器R2、R3和R4中，再調用表決子程序。子程序出口時，若F0=0，表示表決成功，即三個數據中有兩個是相同的;若F0=1，表示表決失敗，即三個數據互不相同。表決結果存放在累加器A中，程序如下：

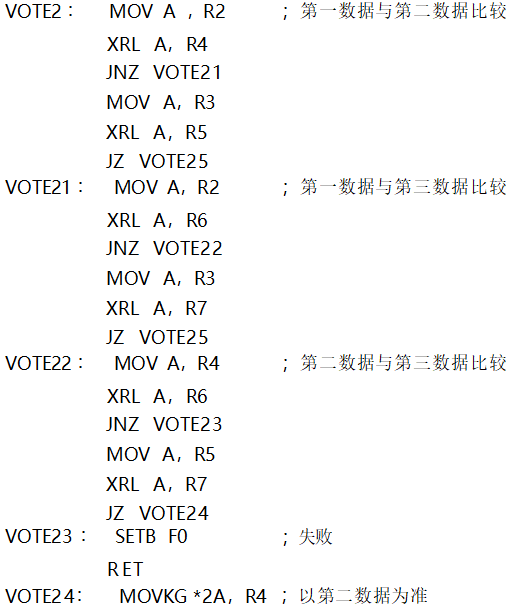

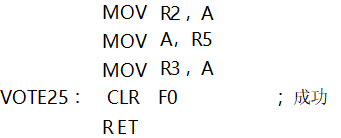

對于雙字節數據，表決前將三份數據分別存入R2R3、R4R5、R6R7中，表決成功后，結果在R2R3中。程序如下：

所有重要的系統信息都要一一進行表決，對于表決成功的信息應將表決結果再寫回到原來的地方，以進行統一;對于表決失敗的信息要進行登記。全部表決結束后再檢查登記，如果全部成功，系統將得到滿意的恢復。如果有失敗信息，則將根據該失敗信息的特征采取相應的補救措施，如從現場采集數據來幫助判斷，或按該信息的初始值處理，其目的都是使系統得到盡可能的恢復。
