單片機最小系統是由芯片外部接上時鐘電路、復位電路和電源構成的一個基本應用系統。主要包括時鐘電路,復位電路。
單片機由中央處理器(含部分特殊功能寄存器)、內部RAM、程序存儲器、各種外設(IO端口、定時器、串行接口、中斷處理電路等等)及對應控制寄存器、時鐘電路、復位電路等幾部分組成。
單片機又稱單片微控制器,它不是完成某一個邏輯功能的芯片,而是把一個計算機系統集成到一個芯片上。相當于一個微型的計算機,和計算機相比,單片機只缺少了I/O設備。概括的講:一塊芯片就成了一臺計算機。它的體積小、質量輕、價格便宜、為學習、應用和開發提供了便利條件。
單片機工作時需要一些基本的、必備的外圍電路,包括時鐘電路和復位電路。另外,單片機必須執行程序,因此單片機系統必須具備能夠存儲程序的程序存儲器,而沒有片內程序存儲器的單片機(如8031單片機)則必須擴展片外程序存儲器。本節將介紹時鐘電路和復位電路的功能和設計方法。
1.時鐘電路
時鐘電路如圖2-11所示,其中C1和C2為匹配電容,若外接晶體振蕩器,則一般選用30pF瓷片電容。在該電路中,晶振的頻率范圍為幾百千赫茲至幾十兆赫茲。時鐘電路的作用是產生時鐘振蕩信號,該信號頻率穩定,相當于一個打拍器,用于協調單片機各部件統一工作。
圖2-11單片機的時鐘電路
2.時鐘信號
圖2-12為圖2-11電路產生的時鐘信號波形。其中:①一個節拍P是一個晶振振蕩周期;②一個狀態周期S中包含兩個節拍,其中前一個節拍為P1,后一個節拍為P2;③一個
機器周期中包含6個狀態周期S,即S1~S6;④指令周期,是執行一條指令所耗費的機器周期個數。MCS-51單片機的指令周期通常為1~4個機器周期。
圖2-12時鐘信號波形
晶振振蕩周期、機器周期、狀態周期和晶振振蕩頻率fosc之間的關系為:晶振振蕩周期=1/fosc、狀態周期=2/fosc和機器周期=12/fosc。例如,若晶振頻率為12MHz,則機器周期為1μs。
復位電路
1.復位的作用
復位是單片機的初始化操作,也是單片機上電后的第一個操作。復位后,單片機的程序

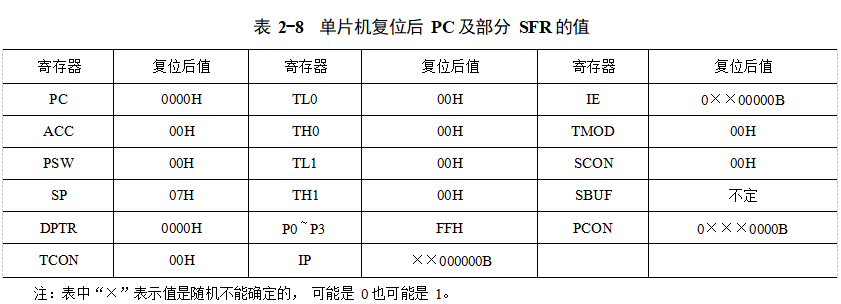

計數器(PC)為0000H,使單片機從程序存儲器中地址為0000H的存儲單元中取指令,并執行該指令。另外,復位后單片機絕大部分特殊功能寄存器的值是確定的,見表2-8。
2.復位電路的設計
RST引腳是單片機復位信號的輸入端,高電平有效,當該引腳持續出現至少兩個機器周期的高電平時,單片機即可復位。
復位電路的作用是產生有效的復位脈沖,使單片機復位。常用的復位電路有兩種:上電復位電路和手動按鍵復位電路。
(1)上電復位電路
上電復位電路的原理圖如圖2-13所示。在單片機剛通電(上電)時,電容C通過電阻R充電,在單片機的RST腳產生高電平復位信號,使單片機進入初始化操作。下面介紹計算該復位電路中電阻R和電容C參數的方法。
在圖2-13中,RST引腳電壓為
假設uRST≥3V能使單片機可靠復位,則復位時必須滿足
由式(2-1)可知
由式(2-2)可知,RC越大,復位時間越長。若R=1kΩ、C=22μF,則
對于晶振頻率為12MHz、機器周期為1μs的單片機,11ms的復位時間符合要求。
圖2-13上電復位電路
(2)手動按鍵復位
手動按鍵復位電路的原理圖如圖2-14所示。單片機“跑飛”(是單片機程序進入死循環,或單片機脫離用戶程序控制的一種非正常狀態)時,用戶按一下按鍵SB,即可在單片機的RST引腳上產生復位信號,使單片機復位。在圖2-14中,按鍵SB按下時,RST引腳電壓為
圖2-14按鍵復位電路
需要注意,按鍵復位時電壓uRST必須符合復位要求,如uRST≥3V。例如,若R1=1kΩ、R2=200Ω,則
符合復位電壓要求。按鍵SB抬起后,隨著電容C的充電,uRST將逐漸衰減、變小。比較圖2-13和圖2-14可知,按鍵復位電路也包含上電復位的功能,因此,實際電路中手動按鍵復位電路更常用。

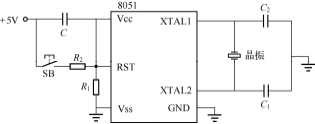

圖2-15所示的電路即為一個典型的最小系統電路,其中包含了一個單片機系統工作所必備的最基本硬件條件,即電源信號、時鐘電路、復位電路和程序存儲器。
圖2-15最小系統電路
