一、項目背景

隨著時代的發展進步，加工生產行業為了能做到更高的生產制造質量，對機器設備的采用也給予了重視。作為裝備制造業的“裝備”，攻絲機是先進制造技術的載體和裝備工業的基本生產手段，為使產品能夠滿足更高的產量標準，安裝使用攻絲機器設備的用戶在慢慢增多，這種機器設備的投入使用也為生產制造行業的發展趨勢提供了許多便利條件。

攻絲機是一種在機件殼體、設備端面、螺母、法蘭盤等各種具有不同規格的通孔或盲孔的零件的孔的內側面加工出內螺紋、螺絲機械加工設備。

二、客戶需求

客戶的攻絲機設備攻絲效率慢,精度低的缺點，需要優化提升以下幾點：

1.成本控制，提高設備競爭力；

2.一機2機頭，左右2機頭互不干涉，互不影響；

3.加工質量穩定，攻絲精度高；

4.力矩可以設定，且在觸摸屏上實時反饋。

三、英威騰方案

英威騰基于客戶需求推出AX72+DA180+DA200的方案，該方案具有高精度平穩運行的優勢，并提升20%的整體加工速度。

1.PLC通過高速EtherCAT控制伺服軸，以實現電機高速高精度運行；

2.DA180作為進給，2K響應頻率加17位絕對值電機，滿足精度要求；

3.DA200作為旋轉攻絲，可以設置實時工作力矩，記錄工作力矩，來滿足攻絲力矩實時控制；

4、通過使用差補算法+多段速。

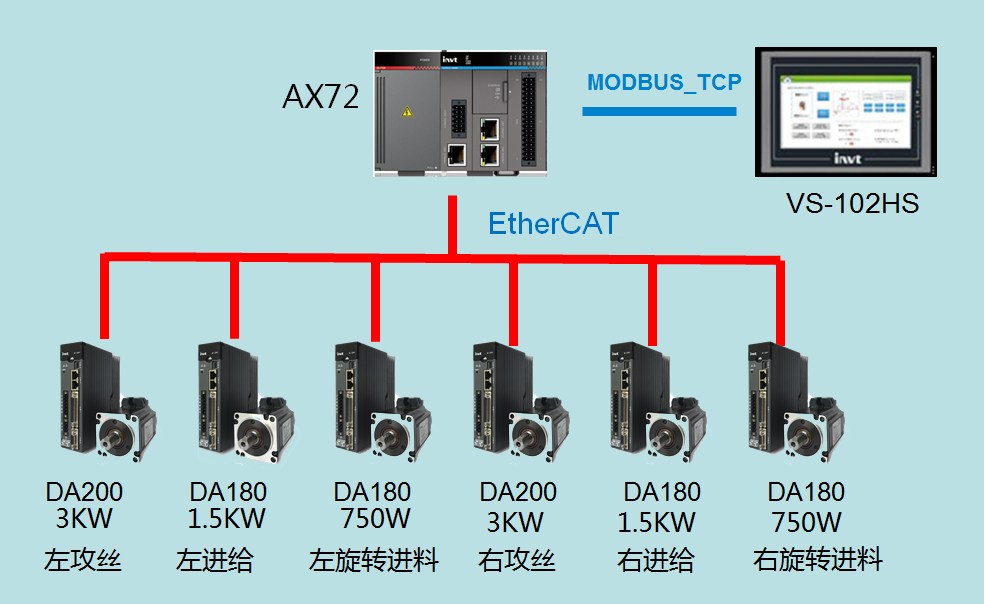

方案拓?fù)鋱D

四、客戶價值

1.一機2工位，2工位互相獨立運行，加工效率直接翻倍。

2.進給軸上下運動，DA180支持動態制動，電機斷電不需要剎車也可以保持不下墜，降低了電機的成本。

3.上下軸和旋轉軸采用直線差補，可以實現最高2000R/min的攻絲速度；

4.EtherCAT總線每2MS的通訊速率，保證實時扭矩反饋和動態限制，減少出力過大對絲錐的損壞，延長絲錐使用壽命，降低設備的運行成本。

攻絲機面向市場以來，以它靈活、高效以及具有其它類似設備無法取代的優點，深受廣大用戶的關愛。英威騰的攻絲機解決方案以優秀的性能和高性價比，助力廠家提升加工效率和品質，是創新與技術相結合的成果。
