當多個同級別中斷同時發出中斷請求時，單片機中斷系統將按照自然優先級別進行中斷排序，并首先響應其中自然優先級別最高的中斷。

當CPU收到中斷請求后，能根據具體情況決定是否響應中斷，如果CPU沒有更急、更重要的工作，則在執行完當前指令后響應這一中斷請求。CPU中斷響應過程如下：首先，將斷點處的PC值(即下一條應執行指令的地址)推入堆棧保留下來，這稱為保護斷點，由硬件自動執行。然后，將有關的寄存器內容和標志位狀態推入堆棧保留下來，這稱為保護現場，由用戶自己編程完成。保護斷點和現場后即可執行中斷服務程序，執行完畢，CPU由中斷服務程序返回主程序，中斷返回過程如下：首先恢復原保留寄存器的內容和標志位的狀態，這稱為恢復現場，由用戶編程完成。然后，再加返回指令RETI，RETI指令的功能是恢復PC值，使CPU返回斷點，這稱為恢復斷點?；謴同F(xiàn)場和斷點后，CPU將繼續執行原主程序，中斷響應過程到此為止。

優先權排隊

通常，系統中有多個中斷源，當有多個中斷源同時發出中斷請求時，要求計算機能確定哪個中斷更緊迫，以便首先響應。為此，計算機給每個中斷源規定了優先級別，稱為優先權。這樣，當多個中斷源同時發出中斷請求時，優先權高的中斷能先被響應，只有優先權高的中斷處理結束后才能響應優先權低的中斷。計算機按中斷源優先權高低逐次響應的過程稱優先權排隊，這個過程可通過硬件電路來實現，亦可通過軟件查詢來實現。

中斷優先級的作用方式如下：

1)單片機處理高級別中斷時，無法處理新產生的高級別或低級別中斷請求。高級別中斷的中斷服務處理程序結束并通過指令RETI返回時，RETI指令將通知CPU高級別中斷已處理完畢，單片機又可以響應新的高級別中斷請求。

2)單片機處理低級別中斷時，無法響應和處理新產生的低級別中斷請求。但是，若新產生的是高級別中斷請求，則單片機將暫停當前的低級別中斷服務處理程序，轉而去執行新產生的高級別中斷請求的中斷服務處理程序。該過程就是所謂的中斷嵌套，如圖4-2所示。此后與作用1)中的描述類似，中斷系統不再響應其他高級別中斷請求。當嵌套的高級別中斷服務處理程序結束返回后，之前被暫時中斷的低級別中斷服務處理程序將繼續執行。最后，該低級別中斷的處理程序結束并通過RETI返回主程序，同時RETI指令將通知CPU低級別中斷已處理完畢，可以重新開放單片機對低級別中斷請求的響應。

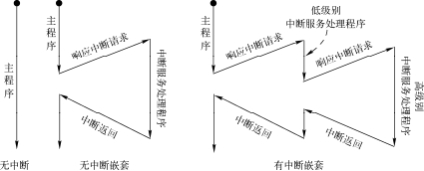

圖4-2中斷嵌套圖解

綜上所述，MCS-51單片機有兩個中斷優先級別，允許兩級中斷嵌套，其中斷優先級別的控制原則為：

1)正在被處理的中斷能夠被新的高級別的中斷請求所中斷。

2)正在被處理的中斷不能被新的同級別的和低級別的中斷請求所中斷。

3)自然優先級別僅用于多個同級別中斷請求同時發生時，其作用是確定這些同級別中斷中，哪一個中斷應該被優先處理。

為了避免將自然優先級別與中斷優先級別(僅包含高優先級別和低優先級別)相混淆，現舉例說明。

【例4-1】中斷自然優先級別的使用。請分別回答以下兩個問題。

問題1：假設單片機當前沒有處理任何中斷，并且所有中斷源均被設置為高級別中斷(即PX0=1、PT0=1、PX1=1、PT1=1和PS=1)，則若外部中斷0和串口同時發出中斷請求，哪個中斷請求會被單片機優先處理?

解：外部中斷0將被單片機優先處理。因為所有中斷源都被設定為高級別中斷，所以當它們同時發生中斷請求時，單片機將按照表4-5所示的自然優先級別對外部中斷0和串口中斷排序，并且外部中斷0因為其自然優先級別高于串口中斷而被單片機優先處理。

問題2：假設所有中斷源均被設置為高級別中斷(即PX0=1、PT0=1、PX1=1、PT1=1和PS=1)，并且單片機當前正在處理串口中斷，則若外部中斷0和外部中斷1同時發出中斷請求，哪個中斷請求會被單片機處理?

解：這兩個中斷都不會被單片機處理。因為，當前正被單片機處理的串口中斷是高級中斷，并且新發生的中斷請求的外部中斷0和外部中斷1也都是高級別中斷，而一個中斷不能被同級別中斷打斷。
