時下普遍使用的P0、P2結構比較簡單，并且有助于控制成本，整體效果也非常出色，尤其P2是混動汽車運用最廣泛的一種模式。據了解，TI此次發布的這個方案適用于48V P0和P2電機，其高度集成的特性有助于設計工程師構建小型化的48V電機驅動系統。

汽車行業的發展趨勢是電氣化，但這個過程怎么走卻存在不小爭議，一種觀點認為應該從混動做起，特別是48V輕混（MHEV），然后逐步過渡。那么疑問就來了：

為什么選擇48V MHEV系統？而不是24V、36V或60V？

48V MHEV肯定是一種過渡，市場能有多大？主機廠有必要投入資金和人力去研發嗎？

很多主機廠都加入了48V MHEV陣營，是否意味著它比全電動汽車（BEV）的市場更為可觀，未來一段時間是否能成為主流？

混合動力汽車在一定程度上“降維打擊”了燃油車，但在與BEV的競爭中，前者在財政補貼和優惠政策方面的加持力度不斷降低，其優勢如何體現？

■

從PHEV實測到推出MHEV

2020年10月，綠色和平組織的一份報告解讀了對三款歐洲暢銷PHEV（寶馬X5、沃爾沃XC60和三菱歐藍德）的測試結果：經專業機構測試，現實中PHEV的二氧化碳排放量是實驗室中的2.5倍以上。報告認為：PHEV未能實現實際宣傳的二氧化碳減排和燃油經濟性。

2020年12月，沃爾沃宣布XC60將實現全系車型電氣化動力系統，XC60 2.0T汽油和柴油發動機中增加了最新48V MHEV系統。

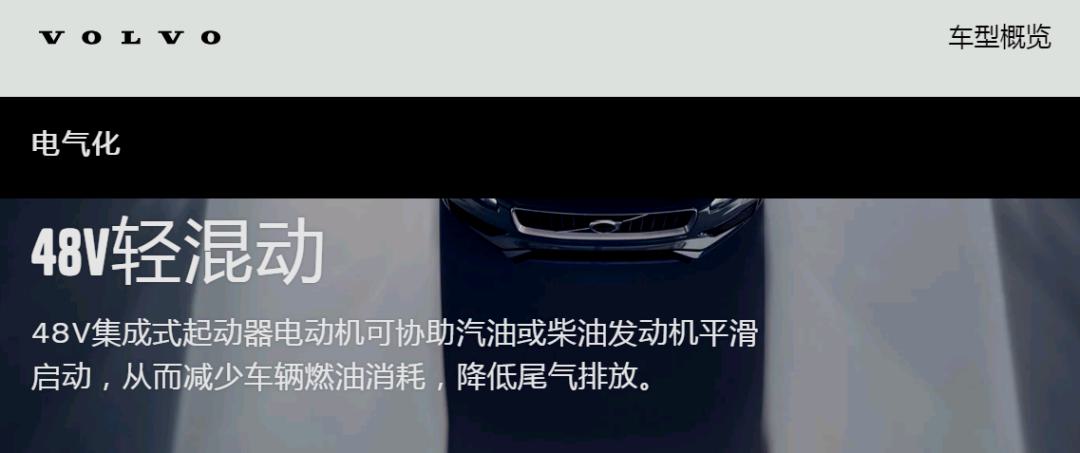

圖：沃爾沃官網的大肆渲染

與此同時，寶馬X5也爆出48V MHEV系統最新諜照，將于今年首發。不過，三菱依然故我，2021款還是PHEV。德系毫無疑問是48V MHEV堅定不移的支持者和推動者，早在2011年奧迪、寶馬、戴姆勒、保時捷和大眾聯合提出了這一方案。

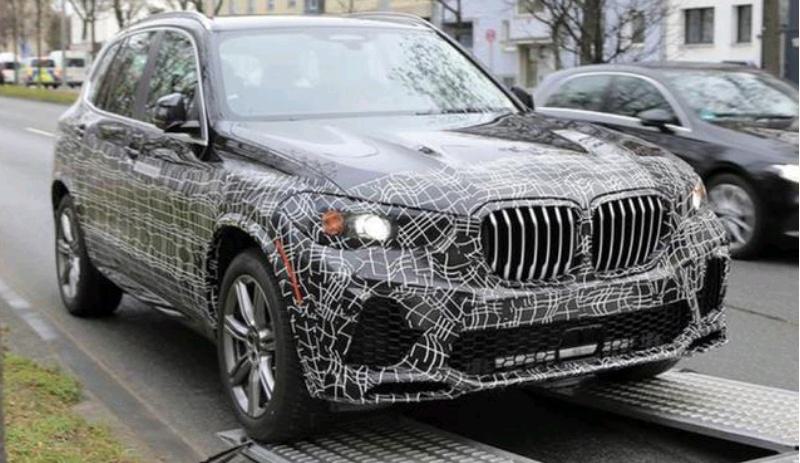

圖：在測寶馬X5 48V MHEV

其實，嚴格來講，在混動系統中，48V MHEV是最弱的一種，因為不管是比亞迪的PHEV系統，還是1997年豐田首創的燃油混動（HEV）系統，電動系統扮演的角色都要重得多。48V MHEV只是在目前電氣化浪潮下，主機廠為了滿足排放標準所研發的混動方案。僅從節油效率來說，MHEV肯定不是最大的，不過在燃油到純電這一過程中，MHEV可能是過渡階段比較不錯的解決方案。

為什么是48V？原因很簡單，因為電壓低了對降低油耗幫助不大，電壓太高人身安全法規通不過。而且48V MHEV系統技術很成熟，不需要主機廠大幅改變車輛設計，與普通燃油車駕駛方式也沒有什么差異，成本也較低。

說到成本，豐田的方案基本上是在原有發動機驅動系統上再增加一套電驅動系統，成本較高，維護成本也高。

PHEV既有發動機也有電池組，具有HEV混合動力和MHEV的功能，且能在純電模式下行駛。目前，PHEV系統車型要比同款燃油版貴數萬元。

MHEV是一套具備怠速停機和啟動功能的系統，可以取代傳統燃油車的自動啟停系統。由于MHEV電池容量較小，系統復雜程度較低，改動很小，控制簡單，成本低（5000元左右），易于實現產業化，更容易為消費者接受；僅用HEV 30%的成本就可實現其70%的節油效果。

那為什么MHEV沒有政府補貼呢？事實上，政府想發展哪塊就會傾斜哪塊。從技術上講，只有動力電池組容量大的才會有補貼，因為鼓勵零排放嘛！

■

48V系統的五個誤區

國際能源署《2020年全球電動汽車展望》報告顯示，2019年，全球包括PHEV的電動汽車銷量為210萬輛，上路總數已增加到720萬輛。然而，即使同比增長40%，電動汽車也僅占全球汽車市場的1%和全球汽車銷售的2.6%，其余都是內燃機（ICE）汽車。減少二氧化碳排放和遵守政府法規正促使主機廠推出48V MHEV車型。

對半導體廠商來說，車輛電氣化怎么走都有利，因為都需要半導體器件，所以他們對某種技術的評價還比較可信。德州儀器（TI）動力傳動系統總經理Karl-Heinz Steinmetz認為，技術可用性、市場和環境法規以及基礎設施建設的協調一致，才能使全電動汽車的未來變?yōu)楝F(xiàn)實。

他說：“人們對全電動傳動系統的誤解和善意的忠誠依然存在，而這導致了針對MHEV的五個誤區”：

誤區一：48V MHEV市場不可能擴大

即使并非所有消費者都準備放棄ICE汽車，市場也已為PHEV和BEV提供了多種ICE替代品。德勤《2020年全球汽車消費者研究》顯示，印度10%和德國43%的潛在買家不愿意為電動汽車支付更多的費用。如何讓消費者接受？48V MHEV恰恰可以在解決里程焦慮的同時不增加太多成本，既滿足現有需求，又讓消費者向電氣化未來邁出一步。

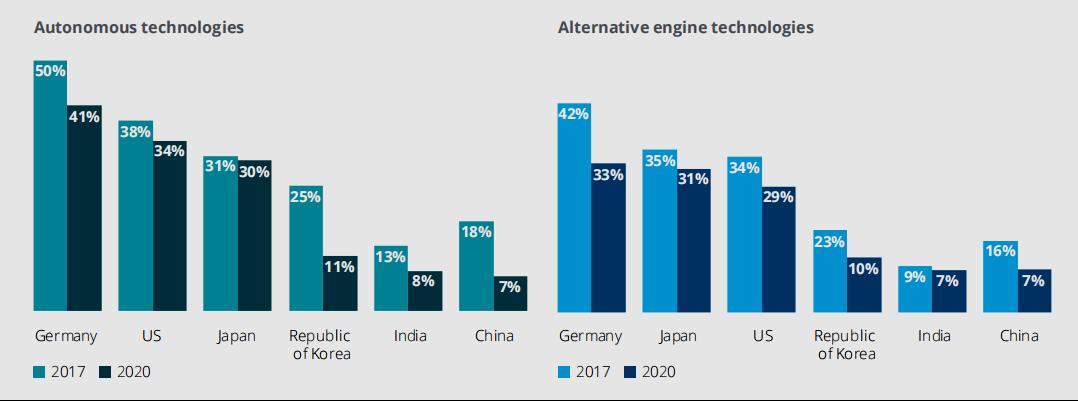

圖：不愿意為自動駕駛技術和替代發動機技術再付錢的消費者百分比

誤區二：主機廠會跳過48V

麥肯錫在《不斷變化的動力總成部件市場和供應商如何取得成功》”的報告中估計，到2030年，電動汽車充電基礎設施需要累計投資500億美元（不包括電網升級），才能支持PHEV和BEV當前的增長軌跡。大多數主機廠都愿意采用48V系統，因為只需要在車輛結構上進行步進變化，而用BEV取代ICE車輛需要昂貴的重新設計。隨著電氣子系統數量的增加，48V系統越來越受歡迎，越來越多的主機廠計劃或推出了MHEV。

誤區三：48V系統將使汽車更昂貴

盡管包括額外電池在內的新部件成本有所增加，但其他方面仍有節省，包括：

減少近4公里電纜和相應線束重量，因為48V比12V使用的線規更小

48V電動泵、風扇、動力轉向齒條和壓縮機的效率更高，可以降低成本

與PHEV和BEV相比，由于電池容量小，電池成本降低

在保持性能的同時，使用更小、更低成本的四缸發動機替代六缸發動機，縮小了尺寸

此外，還可以通過設計來管理MHEV成本——從成本最低的P0架構（皮帶運行）到緊密集成的P4架構（電動機直接向車軸施加扭矩）。

雖然規模經濟可以進一步抵消前期成本，但MHEV還可以通過提高燃油效率來降低使用成本，同時具有啟動/停止期間更長的發動機關閉時間、通過回?zé)峄蛟偕苿硬东@能量以及ICE發動機的扭矩輔助等功能。

誤區四：48V系統將取代12V系統

MHEV通過DC-DC轉換器將傳統12V電池連接到48V系統。在當前設計中，48V系統可處理來自氣候控制和扭矩輔助的負載，并有助于減少啟動時間，而12V系統則繼續控制發動機、變速箱，處理主動安全和信息娛樂功能，從而將重新設計和相關成本降到最低。最終，頭部主機廠將完全轉向48V系統，但這可能需要10至15年的時間。

誤區五：現在就推全電動汽車

事實上，世界現在需要的是減少二氧化碳排放量。2021年，歐盟將開始將二氧化碳排放量限制在95克/公里，并計劃到2030年將其限制在59克/公里或以上。中國、印度、加拿大和英國等國家也宣布在未來幾十年逐步淘汰ICE車輛的目標。

盡管電動汽車目前可賣給愿意和有能力更換的消費者使用，但MHEV提供了一條增加交通電氣化的途徑。這是一條有助于解決成本、里程和環境問題的途徑，同時繼續利用現有的規模經濟和客戶期望。

■

怎樣設計48V MHEV電機驅動系統

Strategy Analytics的動力總成、車身、底盤和安全服務主管Asif Anwar 說：“48V系統是一項變革性的技術，可幫助主機廠達到減排指標，為高級駕駛輔助系統（ADAS）提供更大的功率，同時管理暖通空調系統等高耗電負載?！币七MMHEV進程，需要將先進性能與功能安全和AEC-Q100的0級標準相結合，才能提供系統級運行優勢，幫助主機廠實現目標。

為了符合法規要求，主機廠正在增加MHEV車型，并以更大量產規模來降低制造成本。TI電機驅動器業務部門總經理Kannan Soundarapandian說：“48V MHEV市場有很大增長空間，未來將占有很大市場份額?！?

他指出，為在MHEV電機驅動系統中實現汽車電氣化，設計人員需要滿足電機驅動系統的以下要求：

尺寸要?。阂驗殡娐钒蹇臻g有限，需要集成更多的器件，以滿足實現電機驅動的需求

考慮功能安全性：能夠達到業內最高等級ASIL-D的系統功能安全性要求，實現ISO26262所要求的設計

支持大功率應用：能夠驅動30kW左右功率的電機，用大功率器件驅動電機，有效實現電氣化

耐受惡劣條件：能夠承受高溫或高壓條件，而不出現失效

不過，在尺寸方面，常見48V電動發電機和電動助力轉向統的電機驅動器集成度并不高，分立元件比較多，因此體積也比較大。

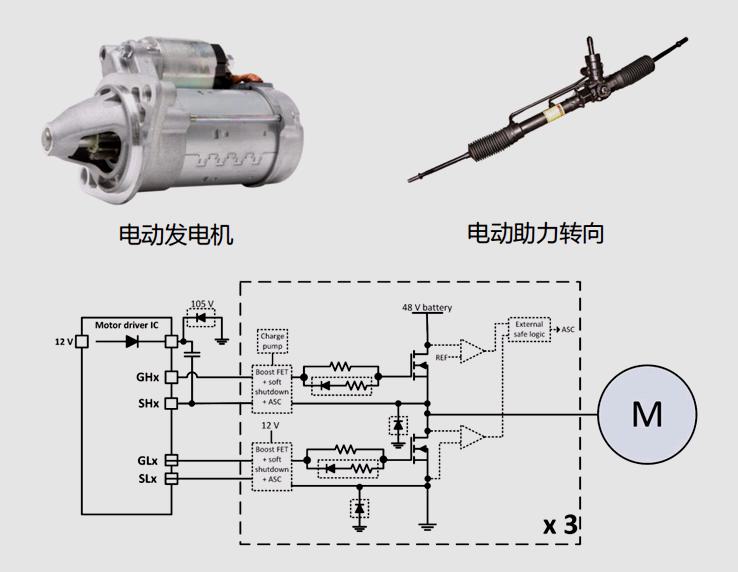

圖：48V電動發電機和電動助力轉向統和電機驅動器

與現有的三相48V BLDC電機驅動器相比，TI剛剛推出的三相48V BLDC電機驅動器DRV3255-Q1可在滿足主機廠對電機驅動系統多方面要求的同時，利用集成將無源器件減少12-24個，減少PCB空間多達30%，可實現尺寸更小的48V大功率電機控制系統設計（如MHEV牽引逆變器和起動機發電機），降低物料清單成本。

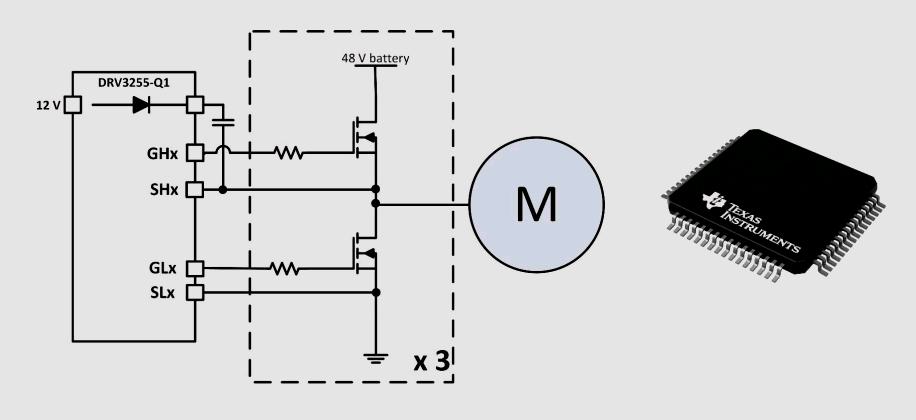

圖：DRV3255-Q1電機驅動器設計是不是簡單很多

Soundarapandian介紹說，新產品集成了高側和低側主動短路邏輯和動態故障響應功能，省去了外部晶體管和控制邏輯，幫助設計人員簡化了設計。它可為高達600A電流的電機提供更高的柵極驅動電流，直接驅動?xùn)艠O電荷高達1,000nC的MOSFET；更好的保護和更高的輸出功率（高達30kW）有助于縮短重型車輛中48V電機驅動系統的響應時間，甚至能驅動皮卡等重型車輛，保證駕駛員在停車后更快加速行駛。

在保護方面，新驅動器符合AEC Q-100的0級標準，具有廣泛的工作溫度范圍（-40℃至150℃），可防止48V動力總成系統受到高達95V開關瞬態電壓和負載突降的影響，從而省去了保護電路，提高了產品的可靠性。

利用主動短路邏輯功能，系統設計人員可以根據系統需求靈活地連接MOSFET，防止由于過壓導致的災難性系統故障。在過壓情況下，動態故障響應會自動將電機驅動器切換至主動短路模式，在優化系統性能的同時防止車輛電機和電氣部件受到過壓應力的影響。

在功能安全方面，DRV3255-Q1采用經TüV SüD認證的功能安全硬件開發流程設計，并包含內置的安全機制和文檔（如故障模式、影響和診斷分析以及功能安全手冊），簡化了ISO 26262 ASIL D級合規性認證。除針對器件內部故障模式的安全機制外，數字輸入/輸出引腳還可以承受75V的絕對最大額定值，防止DRV3255-Q1受到外部12V電源過壓的影響。

■

最后說說電機位置

在混合動力系統中，經常提到P0、P1、P2、P3和P4。P指的是五種電機所在位置：

P0是電機裝在發動機前面，包括電動機、電動渦輪、一體式發電機/起動機、高壓發電機等；

P1是電機直接與發動機曲軸連在一起，發動機轉電機就跟著轉，所以P1模式混動汽車沒有純電行駛模式

P2是在發動機和變速箱之間加入兩個離合器和一套電機來實現混動，這種模式的車可以實現純電行駛模式

P3是將電動機挪到了變速箱的末端，其優點是純電驅動更為直接、高效、動能回收效率高，但電機無法與變速箱或發動機進行整合，需要占用額外體積

P4是把電動機放在后橋上，直接驅動車輪，動力更直接，這種混動模式主要用于跑車和SUV

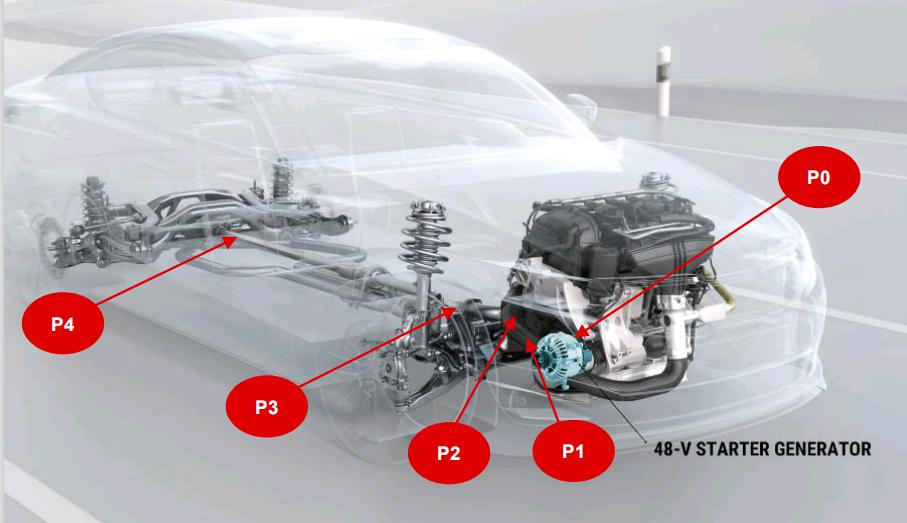

圖：各種混合動力路線

時下普遍使用的P0、P2結構比較簡單，并且有助于控制成本，整體效果也非常出色，尤其P2是混動汽車運用最廣泛的一種模式。據了解，TI此次發布的這個方案適用于48V P0和P2電機，其高度集成的特性有助于設計工程師構建小型化的48V電機驅動系統。
