PCF8563 是PHILIPS 公司推出的一款工業級內含I2C 總線接口功能的具有極低功耗的多功能時鐘/日歷芯片。PCF8563 的多種報警功能、定時器功能、時鐘輸出功能以及中斷輸出功能能完成各種復雜的定時服務，甚至可為單片機提供看門狗功能。是一款性價比極高的時鐘芯片，它已被廣泛用于電表、水表、氣表、電話、傳真機、便攜式儀器以及電池供電的儀器儀表等產品領域。

實時時鐘芯片PCF8563是低功耗的I2C總線器件，其內部有定時器和報警器等資源，可以提供時、分、秒、月、日、年和星期等時間信息，被廣泛應用于便攜式設備中。本節將簡要介紹PCF8563的引腳、內部寄存器和通信協議。

PCF8563有16個8位寄存器，其中包括：可自動增量的地址寄存器、內置32.768kHz的振蕩器(帶有一個內部集成電容)、分頻器(用于給實時時鐘RTC提供源時鐘)、可編程時鐘輸出、定時器、報警器、掉電檢測器和400kHz的I2C總線接口。

1.PCF8563的引腳功能

PCF8563的引腳如圖6-14所示，其功能分別如下：

1)OSCI和OSCO分別是振蕩器的輸入和輸出引腳。

2)INT是中斷信號輸出引腳，低電平有效。

3)VDD和VSS分別是正電源引腳和接地引腳。

4)SDA和SCL分別是串行數據輸入/輸出引腳和串行時鐘信號引腳。

5)CLKOUT是時鐘信號輸出引腳。

2.PCF8563的內部寄存器

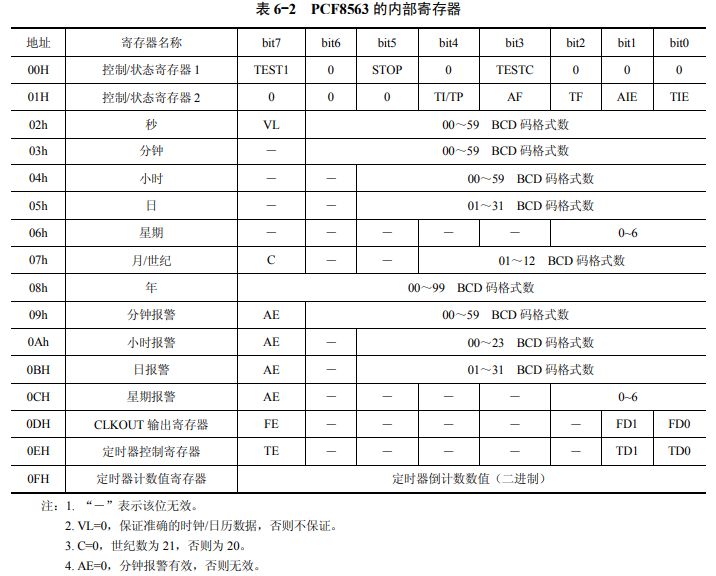

PCF8563內部有16個8位寄存器，每個寄存器都有地址，見表6-2。根據功能可以將這些寄存器分成三類：

1)控制寄存器，地址為01H~02H和0DH~0FH。

2)時鐘寄存器，地址為02H~08H，存放了時、分和秒等時鐘信息。

3)報警寄存器，地址為09H~0CH，用于設置報警時間。

單片機可以通過地址訪問這些寄存器，以實現對PCF8563的操作控制。

3.PCF8563的通信協議

PCF8563有三種通信協議，分別如圖6-15~圖6-17所示，下面分別簡要介紹。

(1)主機發送、從機接收的協議

假設單片機是主機，PCF8563是從機。在圖6-15所示的協議中，主機發出啟動信號之后再發送1個字節，該字節的高7位是PCF8563的地址;最低位為0，表示主機將繼續向PCF8563發送數據。接下來，主機發送PCF8563內部寄存器的地址，以確定存放接收數據的寄存器。之后，主機連續向PCF8563發送n個字節數據。每接收1個字節數據后，PCF8563內部寄存器的地址將自動加1。發送完畢后，主機發出停止信號，結束本次數據傳輸。

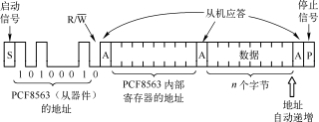

圖6-15 PCF8563協議之主機發送、從機接收

需要注意，PCF8563的地址格式如圖6-12所示。其中：地址高7位是固定的，即1010001，最低位為1和0分別表示單片機讀和寫PCF8563，即：主機讀、寫PCF8563的地址分別是0A3H和0A2H。另外，PCF8563沒有硬件地址定義引腳;對于有地址定義引腳的I2C器件，接收到器件地址后，需將該地址與地址定義引腳的狀態進行比較，比較結果一致，才能進行后續的通信操作。

(2)主機設置寄存器地址后再讀數

在圖6-16的協議中，主機發出啟動信號后再發1個字節，其中，高7位是PCF8563的地址;最低位是0，表示主機將繼續發數據。接著，主機發送PCF8563內部寄存器的地址，以確認下一步讀取PCF8563的哪一個寄存器。之后，主機開啟一個讀PCF8563的過程，主機首先發出啟動信號;然后發出一個字節，其中高7位是PCF8563的地址，最低位為1，表示接下來主機要讀PCF8563的數據;之后主機開始連續讀PCF8563發出的數據。

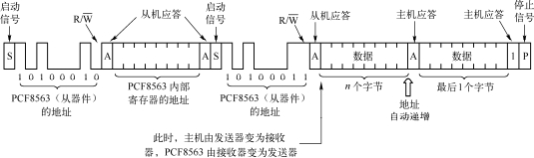

圖6-16 PCF8563協議之主機設置寄存器地址后再讀數據

需要注意，在由寫操作切換到讀操作前，主機必須再次產生啟動信號，并利用之后發出的第1個字節(其最低位為1，表示讀操作)將PCF8563設置為發送方。

(3)主機設置從機地址后立即讀數據

在圖6-17的協議中，主機產生啟動信號后再發送1個字節(該字節的最低位為1)，以將自身設置為數據接收方，接下來連續讀取PCF8563發送的數據。

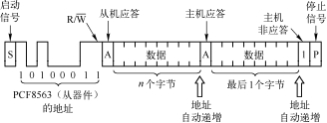

圖6-17 PCF8563協議之主機設置從機地址后立即讀數據
