自動駕駛是引領當代汽車與各種技術深度融合的應用，難度之大可想而知。它猶如一場漫長的馬拉松，怎樣才能有的放矢，把控自如？從目前自動駕駛落地情況看，不論國內國外，基本上都是低速場景，從低速車開始先易后難，力求盡快實現商用落地。

看看國內的例子，易成智行支持L2-L4的應用平臺首先實現的是安全性更高的封閉、半封閉場景無人接駁車落地，以解決短途出行最后一公里問題；毫末智行也是按照“從低速到高速、從載物到載人、從商用到民用”的規律遞進式發展。

在這一漸進發展過程中，激光雷達（LiDAR）與其他傳感器的融合不可或缺，當然要用到激光二極管（激光器），所以，研發高質量的激光發射元件是半導體廠商責無旁貸的任務。最近，羅姆（ROHM）推出了一款激光雷達用75W高輸出功率激光二極管，這是其推進低速場景自動駕駛落地一個具有象征意義的產品。

激光雷達光源詳解

關于激光雷達原理和使用的光源，羅姆半導體（北京）有限公司技術中心經理吳波表示，激光雷達原理基于ToF（飛行時間）測距原理，通過測量光從光源發出到從對象物返回過程的飛行時間來反推光源到對象的距離。ToF有很多不同實現方法，包括1D ToF、3D ToF等。3D ToF不僅可以獲得對象的距離，還可以獲得對象的形狀、位置等信息。

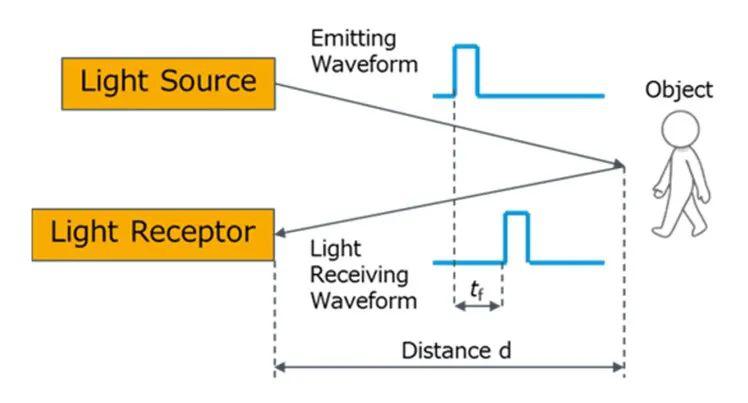

飛行時間法

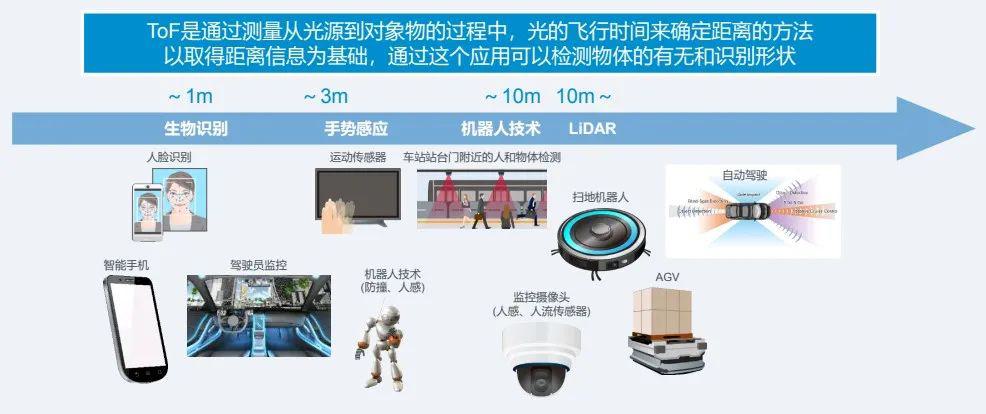

ToF的應用包括短距離人臉識別、手勢感應等，中長距離應用有機器人導航、避障，包括自動駕駛的激光雷達等?？梢钥闯?，隨著測距距離要求越來越遠，對光源功率的要求也越來越高。

ToF及其用途

所謂3D ToF是激光器將光打到對象上，用一個感光元件接收對象反射光，再外加一個MCU對發射光和反射光信號進行對比計算，得出光源到對象的距離、形狀、位置等各種信息。

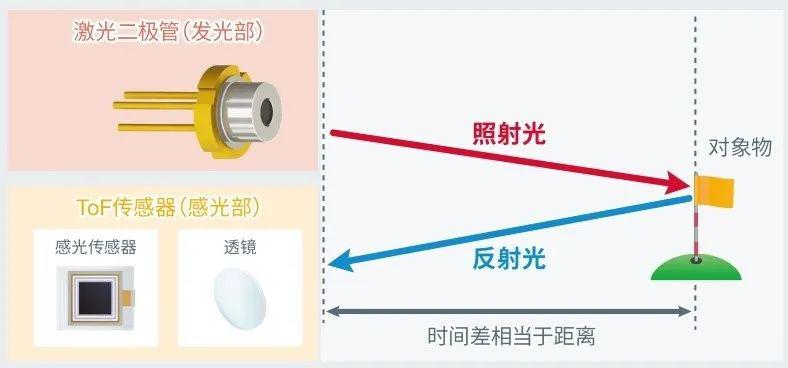

3D ToF激光雷達原理

3D ToF基本有兩種實現方式，一種是旋轉式，一種是照射式，這兩種方式用的光源不太一樣。旋轉式3D ToF基本用FPLD（法布里-珀羅激光二極管）。其發出的激光經透鏡整形后打到多棱鏡上，多棱鏡360度不停旋轉，進行全方位掃描。因為聚光性較好，這種測距方式測距比較遠，可以達到100米以上，分辨率取決于機械元件的掃描速度。

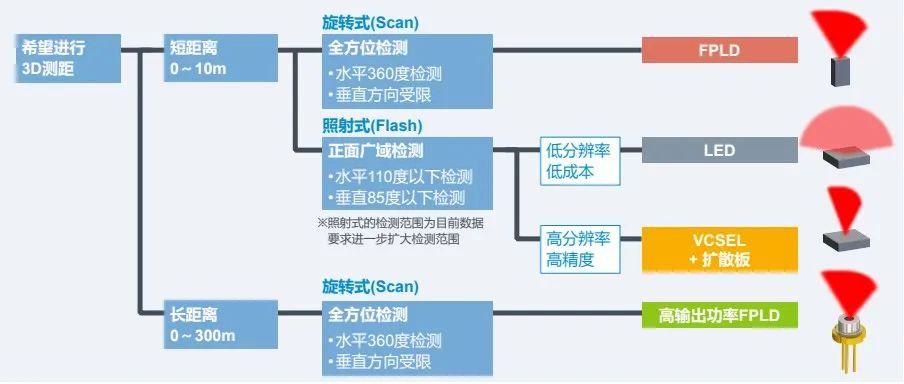

3D測距的激光光源種類

另外一種是照射型3D ToF，用的激光元件叫VCSEL（垂直腔面發射激光器），其中沒有機械旋轉件，發出的光經一個擴散板擴到120度左右水平角，進行物體掃描。3D ToF分辨率比較好，但是因為光能量比較分散，用來做長距離測距一般比較困難。不管是旋轉式還是照射式3D ToF，都可以獲得對象的距離、形狀、位置信息等，近年來受到了非常廣泛的關注。

至于光源，根據不同測距要求，長距離一般使用大功率FPLD激光器；短距離測距有旋轉式或照射式不同實現方法。照射式低成本方案采用LED作光源，對于高分辨率、高精度照射式3D ToF一般采用VCSEL+擴散板方案來實現。

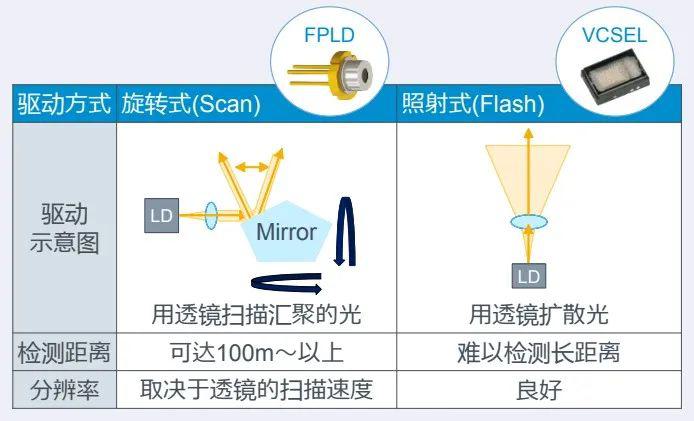

實現脈沖發光的驅動方式

那么，F(xiàn)PLD和VCSEL這兩種激光器有什么區別呢？最大的區別就是激光傳導路徑不一樣。從FPLD芯片截面圖可以看出，上下正負電極通電后從芯片一邊發射激光，所以叫邊發射型LD。VCSEL同樣也有上下正負電極，正負電極通電后垂直于芯片直接從上面發出激光，即垂直腔面發射。不管是FPLD還是VCSEL都是半導體激光器。

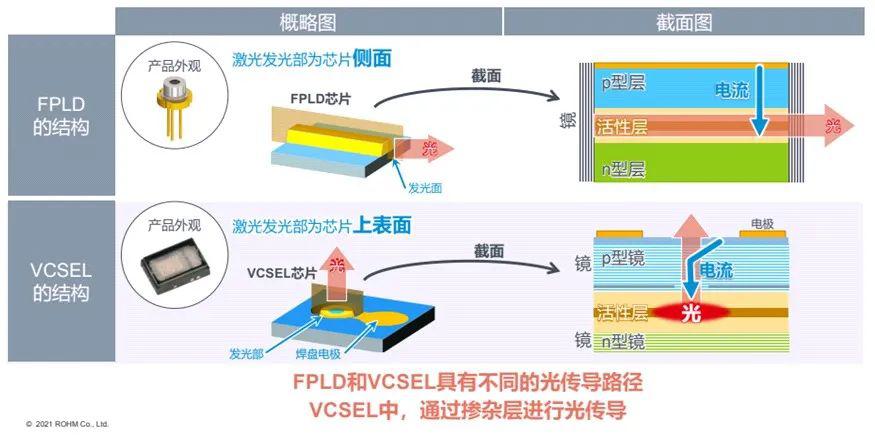

FPLD與VCSEL的區別

半導體激光器生產由來已久

羅姆的半導體激光器生產歷史可以追溯到1984年量產780納米FPLD，不同波長、不同功率的激光器面向不同市場，包括CD、DVD、激光打印機及PM2.5檢測等。最近兩年，其重點發展的技術主要集中在905納米大功率激光器，包括新推出的75W大功率產品。

羅姆激光器以往主要集中在635-780納米波長，輸出功率在100毫瓦內。這些小功率激光器有非常高的市場占有率。

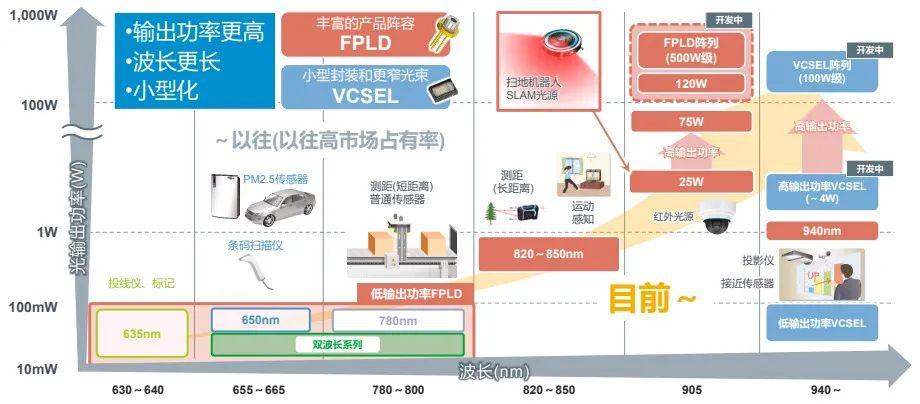

羅姆激光二極管輸出功率及波長的演變

2019年羅姆開始量產25W 905納米激光器，未來主要集中在大功率激光器，還有更高功率的陣列激光器。

羅姆的另外一個重點是VCSEL，今年將量產4W以下小功率VCSEL。100W大功率VCSEL正在開發中。

作為IDM廠商，羅姆有自己獨有的技術，包括基于MOCVD的晶體生長技術、Wet-Dry蝕刻相結合的精細化加工技術。這些技術有助于羅姆激光器發光光形更好，光電轉換率更高；從芯片生產到成品封裝也都是內部完成，可以長期供應高品質的激光器產品。

高功率激光器助推低速場景

羅姆發布的75W高輸出功率激光二極管RLD90QZW3具有業界超窄線寬的高密度發光，支持長距離和更高精度。這款產品主要是幫助客戶加速實現日漸成熟的低速車場景商業模式的落地，同時也為掃地機器人、AGV和自動駕駛汽車等需要自動化工作的廣泛應用提供解決方案。

75W高功率激光二極管

吳波介紹說，RLD90QZW3是一款紅外光高輸出功率激光二極管，采用CAN56（TO-56）的金屬管殼封裝，適用于3D ToF系統測距和空間識別激光雷達。利用羅姆自有的元器件開發技術，在業界同等輸出功率激光二極管中實現了225μm的超窄線寬專利技術。與線寬290μm的普通產品相比，線寬縮窄了22%，實現了高光束性能。

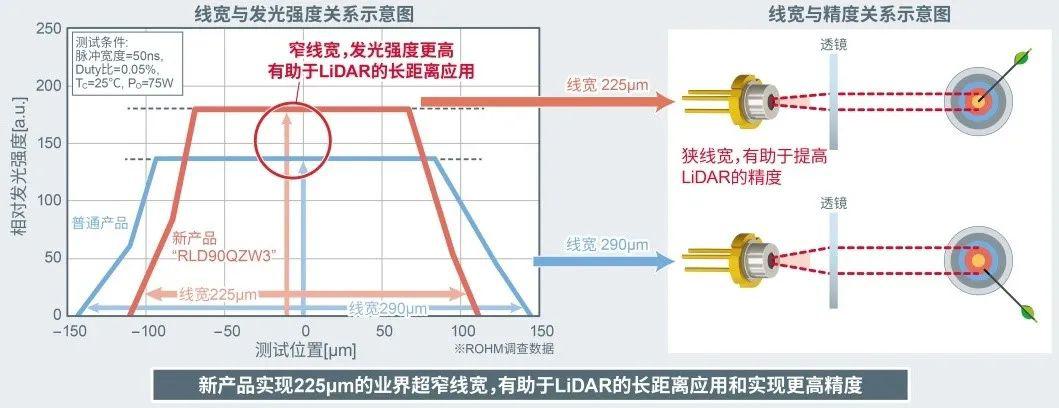

窄線寬可以實現更高精度

激光器發出的光經透鏡整形成平行光打出去進行掃描檢測，激光器本身的線寬越窄，經過透鏡后得到的平行光斑就越小，光斑中心部分光強越強，就可以打得更遠，測的精度更高，這一點對激光雷達應用非常重要。

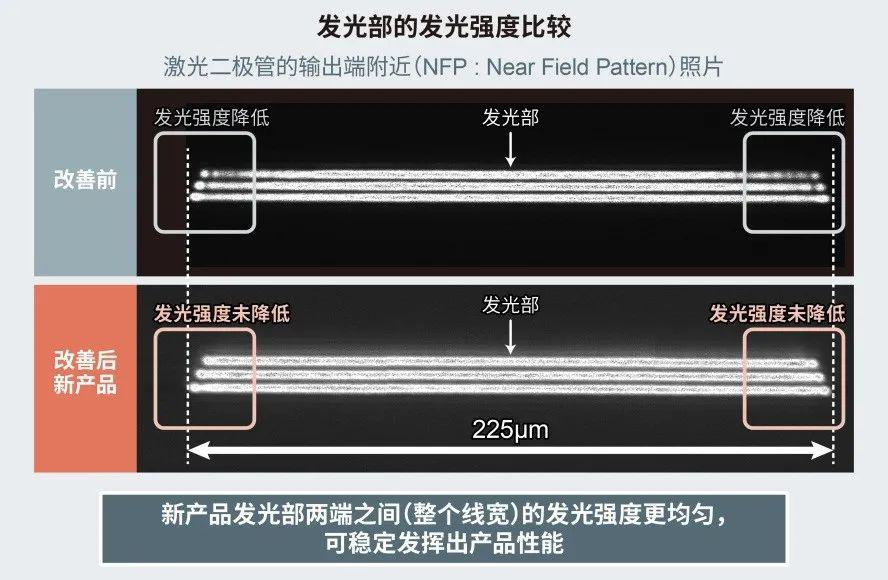

另一個特點是光形特別好。市面上一般激光器普遍存在邊緣不清晰的現象。新產品通過各種工藝改良，使中心部分和邊緣部分的發光強度一樣均勻，沒有任何衰減。這對客戶實現激光雷達的高精度有一定幫助。

發光強度比較

此外，利用窄線寬與光電轉換效率（PCE）此消彼長的關系，新產品實現了與普通產品同等的21%光電轉換效率（正向電流24A、75W輸出時），因此在使用時無需擔心增加功耗。

為了支持客戶盡快導入市場，羅姆免費提供評估和所需的豐富設計數據，包括驅動電路設計方法的應用指南、電路板開發用的數據和仿真用的模型（SPICE模型、Ray數據）等。羅姆還和艾睿（ARROW）開發了一個單通道激光測距參考設計測試板。

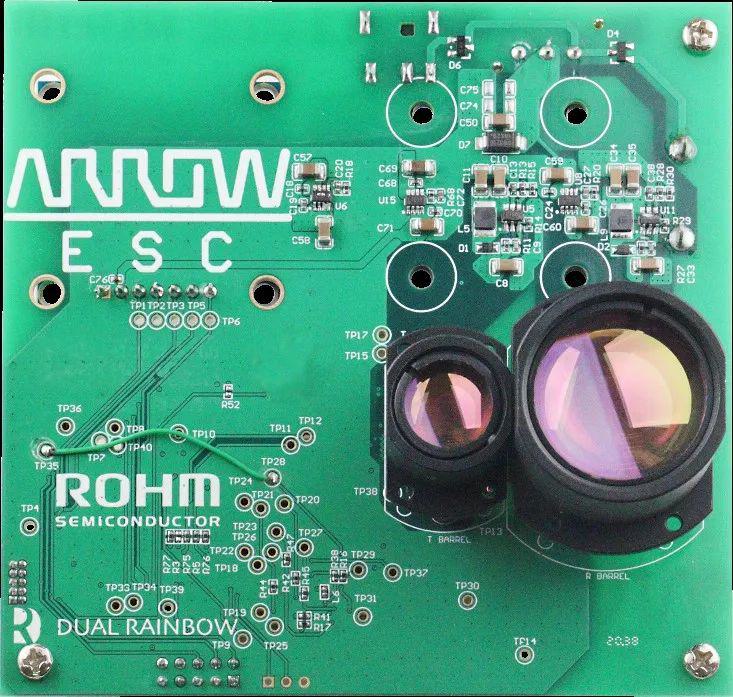

參考設計測試板

選擇激光器因應用而異

為了提高測量距離，需要更高的光輸出功率。距離越遠，光輸出功率的返回率越低。這是由空氣中的光衰減引起的，因此，需要更高的光輸出功率才能遠距離觀察物體。為了提高距離分辨率，必須縮短脈沖寬度。當脈沖寬度較長時，探測器接收到的光脈沖往往會重疊，從而難以區分兩個或多個彼此接近的物體，所以需要更短的脈沖來提高距離精度。從眼睛安全的角度來看，較短的脈沖也可以增加最大光輸出功率。每種應用所需的距離分辨率和距離范圍都不同，因此，所需的光輸出功率和脈沖寬度都不同，為每個應用選擇正確的器件和設計電路非常重要。

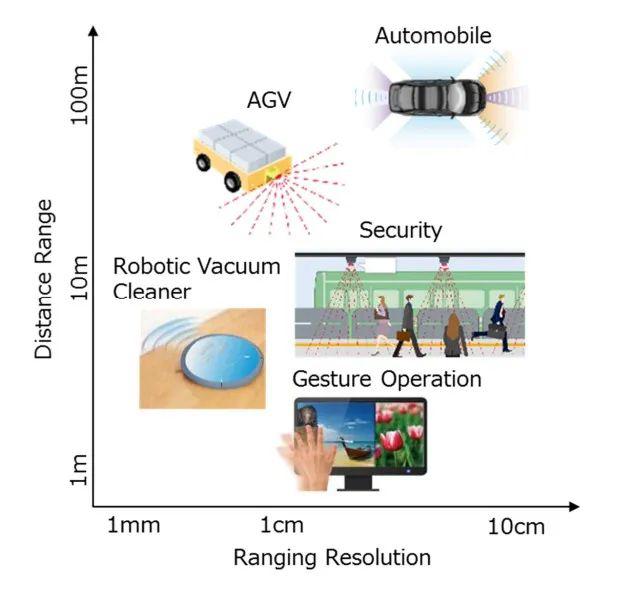

飛行時間法的一些用途

據了解，目前羅姆正在開發120W高輸出功率和車規級（符合AEC-Q102標準）激光二極管產品。未來，羅姆將繼續為包括汽車應用在內的安全、便捷的激光雷達的開發更多產品，為的是滿足更多不同的應用要求。
