三星分享其全球工廠生產的芯片對環境的影響，幫助B2B客戶加速實現碳中和目標

深圳2023年1月30日 /美通社/ -- 三星電子今天宣布，關于其半導體產品碳足跡的生命周期評估（Life Cycle Assessment，簡稱LCA）已被認可，并獲得了全球獨立認證機構之一的DNV（DET NORSKE VERITAS）的驗證。

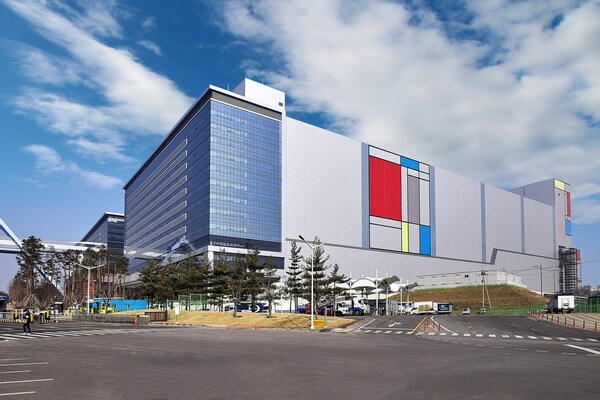

三星半導體生產線

生命周期評估（LCA）是一種通過量化能源、材料和廢物排放量，用于綜合評估產品、工藝或服務的整個生命周期對環境影響的方法。具體來講，在半導體產品的碳足跡方面，三星的生命周期評估涵蓋了從原材料提取到芯片制造、組裝和測試的全過程，并且通過了ISO 14040, ISO 14044和ISO 14067標準驗證，促進了結果的可信透明。

三星及其客戶通常將碳足跡（Carbon Footprint）作為判斷三星半導體產品對環境影響的因素之一，同時碳足跡也是追蹤和減少碳排放的重要指標。

三星電子環境、健康和安全(EHS)中心執行副總裁Dooguen Song表示："自2019年以來，我們一直在積極作出努力，測量并減少我們核心存儲器和邏輯解決方案的碳排放。通過生命周期評估，我們能夠幫助客戶實現碳中和的目標，同時，我們在全球范圍生產的半導體產品對環境的影響也變得更加公開透明。"

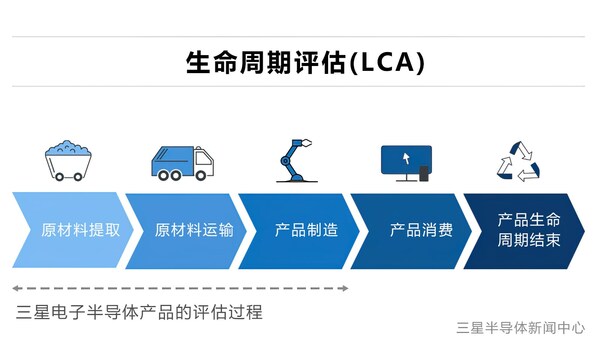

三星半導體產品生命周期評估過程

"作為全球能源和環境認證專家，DNV很高興與三星合作，同時也祝賀三星成功建立了可靠的生命周期評估。"DNV韓國首席執行官JangSup Lee表示，"我們將與三星等全球商業領袖一起，共同建設一個更加可持續的未來。"

自2019年以來，三星37款半導體產品獲得了英國Carbon Trust（碳信托）和國際安全認證組織Underwriters Laboratories（UL）的碳足跡認證，6款存儲產品獲得了碳信托的碳減排認證。這些產品組合體現了三星環保意識（Eco-conscious），包括DRAM、SSD、Embedded storage（嵌入式存儲）、Mobile SoC（終端系統芯片）、Mobile Image Sensor（終端圖像傳感器）和Automotive LED packages（車載LED解決方案）。

三星將憑借去年年底建立的生命周期評估，對其在韓國、中國和美國制造、測試和裝配的芯片的碳足跡進行量化。

以可持續發展為核心目標，三星將擴大包括水和其他資源在內的生命周期評估范圍，提供更全面的評估，以最終減少其在移動和可穿戴設備、數據中心、消費電子產品、汽車、通信等各種領域對環境的影響。
