接下來介紹降壓DC-DC轉換器的拓?fù)浣Y(jié)構和控制環路。

圖3.降壓DC-DC模塊

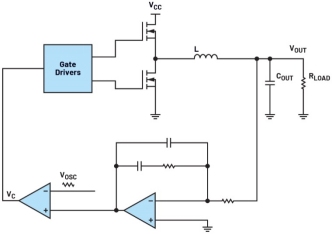

圖3顯示了典型降壓轉換器原理圖，其簡化為一個交流小信號電路。它包括三級：斬波調制器、輸出LC濾波器和補償網絡。每一級都有自己的轉換函數。這三級構成整個控制環路。比較器和半橋構成斬波調制器。比較器輸入信號來自振蕩器和補償網絡。補償網絡在 閉環反饋路徑中實現。調制器的交流小信號增益為

其中VPP為振蕩器三角波的峰峰值電壓。VCC為半橋的輸入功率。在控制理論中，小信號增益既是轉換函數?？梢钥吹?，調制器沒有相移，只有幅度增益。LC濾波器轉換函數為

其中L和C分別為電感和電容。這是一種理想狀態。通常，電路中存在寄生參數，如圖4所示。

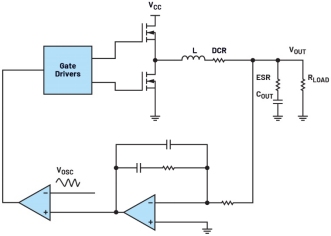

圖4.具有寄生參數的LC濾波器

DCR是電感L的直流等效電阻。ESR是輸出電容的等效串聯電阻。因此，LC濾波器的轉換函數為

顯然，ESR會為控制環路產生一個零點。當ESR太大而無法忽略時，設計人員應考慮ESR可能引起的穩定性問題。補償網絡用于消除寄生效應并改善環路響應。

圖5.II型補償拓?fù)?

降壓DC-DC模塊展示了II型補償網絡。這種補償電路會提供一個零點和兩個極點。

還有I型和III型補償電路。

圖6.I型補償拓?fù)?

I型只是一個積分節點。它是一個最小相位系統。

圖7.III型補償拓?fù)?

III型轉換函數類似于II型。

可以看到，III型轉換函數更復雜。它有兩個零點和三個極點。在圖7中，運算放大器(OPA)用于誤差放大。運算跨導放大器(OTA)也可用于環路中的誤差放大。

圖8.帶OTA的II型補償拓?fù)?

其傳遞函數類似于使用OPA拓?fù)潆娐返膫鬟f函數。輸出電壓誤差信號先由OTA放大并轉換為電流信號，再由補償網絡轉換為電壓控制信號。在所選擇的任何類型拓?fù)浠蚍糯笃髦校泓c(diǎn)和極點必須位于適當?shù)念l率處。

如何設計DC-DC控制環路?

下面看看采用II型環路補償?shù)慕祲篋C-DC轉換器的整個開環轉換函數。

調制器和LC濾波器的轉換函數無法輕易改變，因此只能更改補償網絡。以II型拓?fù)錇槔?。II型轉換函數有兩個極點和一個零點，如下所示。

Fz = 1/RzCz;

Fp1 = 0;

Fp2 = R1(Cz + Cp)/R1RzCpCz;

極點和零點位置由環路增益和環路相移確定。正極點會給波特圖中的增益曲線增加–20dB/dec斜率，并會給波特圖中的環路相位曲線增加–90°相移。相反，正零點會給增益曲線增加20dB/dec斜率，并會給環路相位曲線增加90°相移?？梢钥吹剑琁I型補償環路有兩個極點和一個零點，而帶有寄生效應的LC濾波器也有兩個極點和一個零點。寄生極點可能會迫使環路增益交越點(開環圖與軸相交的點;此處增益為0dB)處的斜率高達-40dB/dec，甚至更高。這意味著系統的相移將達到180°(相位裕量將達到0°)，會引起自振蕩。設計人員應該避免這種風險。根據經驗，應確保環路增益穿越頻率處的斜率為–20dB/dec。為了解決這個問題，設計人員只能更改補償網絡。更改Rz或Cz可以改變零點的位置，更改Cp可以改變次極點的位置。通常，寄生極點和零點位于非常高的頻率，因此將Fp2放置在比Fz稍遠的位置，迫使寄生極點和零點低于0 dB。Fz和Fp2都是決定環路帶寬的重要因素。

圖9.II型波特圖

通過調整極點和零點的位置，可以改變環路的頻率響應和相位響應以確保增益或相位裕度。 因此就可以在環路帶寬和穩定性裕量之間取得平衡。例如，MAX25206的原理圖如圖10所示。在該電路中，VOUT = 5V，ILOAD = 3.5A，因此RLOAD = 1.43Ω。

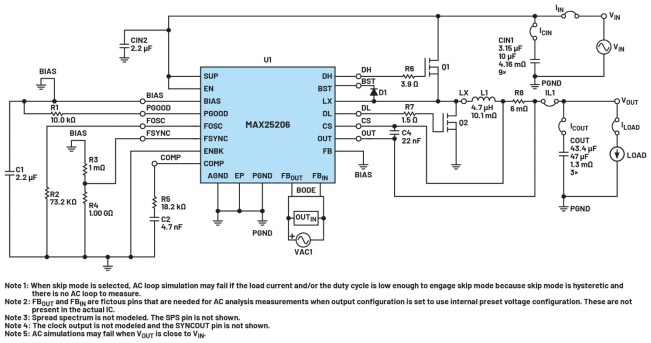

圖10.MAX25206典型原理圖

其補償網絡為II型網絡，Cp = 0pF(根據式8)。第二個極點位于無窮大頻率，可以從R5和C2計算出第一個零點，F(xiàn)z = 1/(4.7nF × 18.2kΩ) = 11.69kHz。在輸出LC濾波器中， 可以通過轉換函數式7從ESR和輸出電容得知零點在Fz = 16.4MHz，復極點在Fp1 = 1.8kHz–37.6kHz和Fp2 = 1.8kHz + 37.6kHz。可以預見，Gf增益將在1.8kHz處達到最大點。當頻率大于1.8kHz時，Gf增益會迅速下降。補償零點Fz是對環路增益降低的補償。此外，應該知道，如果環路增益大于0dB，LC濾波器將在37.6kHz處諧振。設計人員不應將Fz放置得太接近1.8kHz，以確保環路增益在37.6kHz時不會高于0dB。AC環路仿真結果如圖11所示。

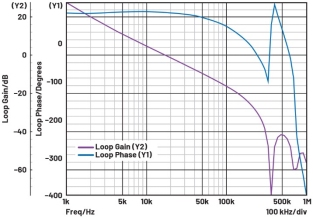

圖11.MAX25206 AC環路仿真

此外，III型補償網絡對于提供補償更具潛力。當然，要評估一個系統，不僅可以使用開環轉換函數和波特圖，還可以觀察閉環轉換函數的根軌跡是否在左半平面，并分析時域微分方程。但就方便性而言，觀察波特圖的開環轉換函數是實現穩定電源系統設計的最常見、最簡單的方法。其他類型DC-DC拓?fù)涞难a(bǔ)償環路、補償方法和原理是相同的。 唯一區別在于調制器，也就是環路轉換函數的增益。

其他補償網絡拓?fù)涫纠?/strong>
