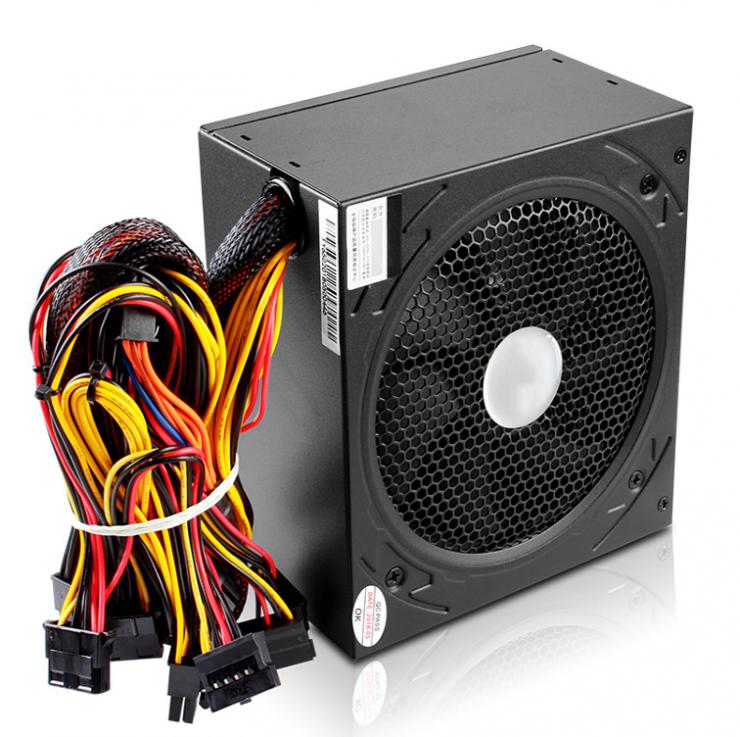

PC電源又稱電腦電源，是電腦各部件供電的樞紐，是電腦的重要組成部分。主要作用是將220V交流電（全球不同國家電壓不同，做到80V-264Vac全球通用）變換為+5VSB、+5V、+12V、-12V、+3.3V等穩定可靠的直流電源，供給主機箱內的系統板、各種適配器和擴展卡、 硬盤驅動器 、光盤驅動器等系統部件及鍵盤和鼠標使用，具有體積小，效率高等優點，同時兼有過流（OCP）、過壓（OVP）、過溫（OTP）保護。

一、正激式PC電源介紹

正激式開關電源在硬開關應用中有單管正激和雙管正激兩種。

單管正激，由于變壓器需要增加額外的磁復位繞組，在主開關MOS管關斷時，MOS管會承受兩倍于輸入電壓的應力，因此在該類拓?fù)鋺?yīng)用中推薦瑞森半導體800V、900V的超高壓MOS管，以應對電壓變化帶來的沖擊。

雙管正激，它是非常穩定的拓?fù)浣Y(jié)構，工作頻率不高，也不會出現過大的沖擊電流，對MOS管的要求相對寬松，每個MOS理論上的電壓為直流母線電壓，對應推薦瑞森半導體500V、650V的高壓MOS，同時Rdson較小，可進一步提高效率，通常應用于計算機主電源，中等功率通信電源，變頻器等輔助電源。

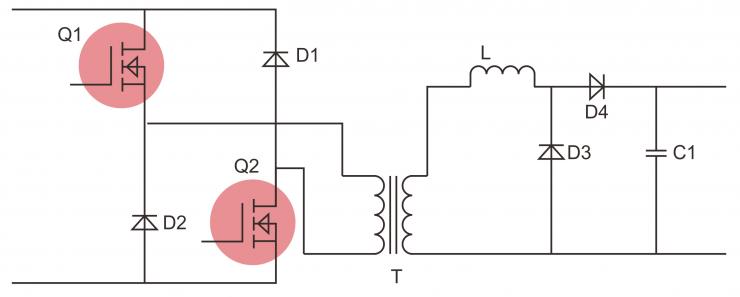

二、正激式典型應用拓?fù)鋱D

三、典型應用案例

1、單端正激300W-500W，經典IC 3842-3845：

主推RS9N90F / RS8N80F / RS10N80F   (一機1PCS)；

2、雙管正激(雙晶正激)，經典IC CM6805 / 6800 / 6109，功率:350W-2000W:

主推500V系列：

TO-220F: RS9N50F / RS10N50F / RS13N50F / RS15N50F / RS18N50F / RS20N50F / RS25N50F;

TO-247: RS20N50W / RS25N50W / RS28N50W / RS30N50W;

四、瑞森半導體產品選型推薦

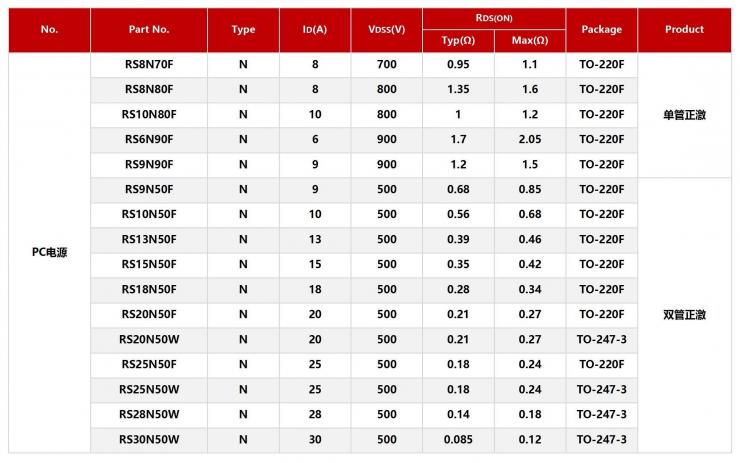

瑞森半導體在PC電源上主推超高壓MOS、高壓MOS推薦如下產品選型表：
