引言

碳刷是發電機固定部分和轉動部分之間傳遞能量或信號的裝置。碳刷的作用如下:(1)消除大軸對地的靜電電壓:(2)供轉子接地保護裝置用:(3)供測量轉子線圈正、負極對地電壓用。

碳刷性能良好的標志:(1)在換向器或集電環表面能較快形成一層均勻、適度和穩定的氧化薄膜:(2)電刷的使用壽命長,不磨損換向器或集電環:(3)電刷具有良好的換向和集流性能,使火花抑制在允許的范圍內,并且能量損耗小:(4)電刷運行時,不過熱,噪聲小,裝配可靠,不破損。

碳刷若存在問題,將會給機組安全穩定運行帶來巨大的潛在威脅,原因如下:(1)發電機采用水一氫一氫冷卻方式,嚴禁發電機周圍明火:(2)發電機轉子一點接地保護設置了跳機程序:(3)軸振標準在80μm以內,達到130μm就會跳機,長期振動較大不利于機組安全穩定運行。

1設備概述

某廠七期兩臺1000Mw機組,發電機原廠汽端6號軸承座、勵端7號軸承座分別裝有5只大軸接地碳刷。其中汽端碳刷為兩組,每組兩只碳刷,裝在轉子大軸正上方12點處的一組用于轉子一點接地保護測量,裝在大軸東側3點處的一組用于轉子軸電流、軸電壓參數的測量:勵端僅一只碳刷,裝在大軸12點處,用于測量轉子軸電壓。

制造廠原采用EG5UAG20型號雙層碳刷,材質有兩種:滑入邊選擇使用潤滑性能好的石墨基電化石墨材質,滑出邊選擇使用含銀電化石墨材質。簡單地說,這種碳刷使用時轉子先通過碳層滑入,再由銀層滑出。該碳刷截面尺寸為2×0.8=1.6cm2,彈簧壓力為0.4kg/cm2。

2異常情況分析及處理

兩臺1000Mw機組自2011年投產運行后,大軸接地碳刷發生了多次異常情況。

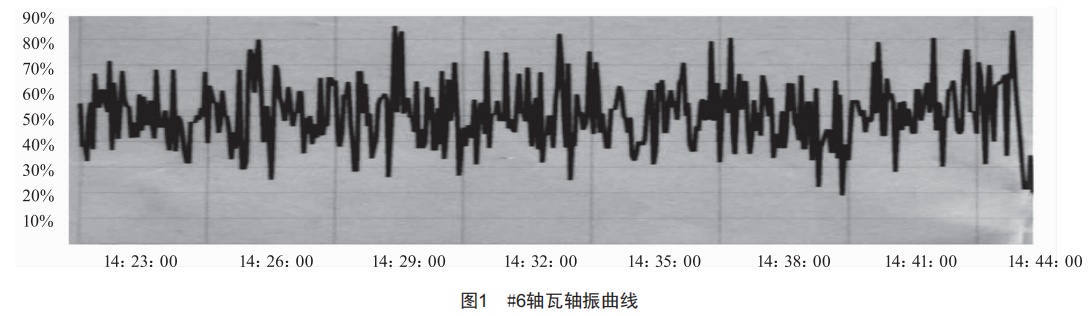

2012年7月4日,#13機組#6軸瓦軸振逐步升高,且上下波動幅度較大(圖1)。

就地測#6軸瓦振動、溫度正常,就地聽音正常,但檢查發現#6軸承座的發電機大軸接地碳刷時常發生跳火現象,且時有爆鳴狀火花。對發電機接地碳刷滑環清理并更換接地碳刷后振動稍有好轉,但過不了多久振動再次加劇。據此分析,很可能是由于電火花干擾#6軸承座的振動測量元件,使其軸振異常升高。

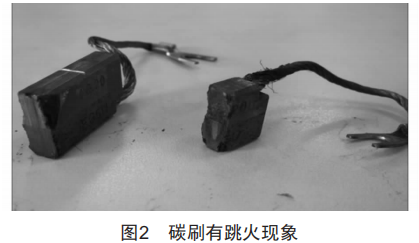

2012-07-01T16:05,#13機組"發電機轉子一點接地報警",就地檢查轉子系統未發現明顯異常,按相關規定解除轉子一點接地保護。隨后檢查發現用于轉子一點接地裝置測量的碳刷有跳火現象(圖2),于是開搶修工作票進行發電機接地碳刷的清理。完成后保護班對勵磁系統進行檢查,正常后復歸光字牌,投入轉子一點接地保護。發電機#6軸瓦接地碳刷與大軸接觸不良是接地報警的主要原因,能否完全消除此缺陷是轉子接地正常投用的前提條件,運行人員對碳刷的維護也是重要的原因。

根據這些現象,結合實際情況分析,這兩次異常都是碳刷接觸不良跳火導致的。而碳刷跳火一般有以下幾種情況:

(1)碳刷過短導致其壓簧伸長、壓力下降,碳刷與滑環接觸不夠緊密:

(2)碳刷的均壓彈簧壓力偏小,碳刷與滑環接觸壓力小,接觸電阻增大:

(3)發電機軸瓦振動大,導致滑環與碳刷接觸不良:

(4)滑環不圓導致滑環與碳刷接觸不良,接觸電阻大:

(5)滑環與碳刷的接觸面有臟污,導致滑環與碳刷接觸不良:

(6)碳刷設計不合理或者碎裂,導致其與滑環接觸面積過小,接觸電阻過大:

(7)軸電壓過高。

為保證機組安全,必須消除這5只碳刷的接觸不良和跳火現象。為此,運行維護人員采取了一些臨時措施:

(1)增加碳刷更換頻率,碳刷稍有碎裂和臟污就進行更換,新碳刷長度更長,使得壓簧行程縮短,增加了接觸壓力,改善了接觸效果:

(2)更換碳刷前對碳刷與滑環的接觸面充分研磨,使碳刷與滑環盡量緊密貼合:

(3)每次更換碳刷時檢查刷架結構及彈簧松緊度,清理刷架積粉:

(4)使用棉布蘸取四氯化碳溶液清洗滑環:

(5)加強對接地碳刷與轉子大軸間接觸電阻的監測,定期測量電阻,確保轉子接地保護裝置的可靠運行。

此后情況雖有所好轉,但碳刷破損情況發生頻繁,運行維護人員工作量大幅增加,未解決根本問題。

由于制造廠選用刷盒尺寸較小,碳刷截面積、彈簧壓力均偏小,在現場惡劣的運行環境下易產生振動,使碳刷破裂及磨損嚴重:又因發電機汽端密封瓦蓋處長期有油汽滲出,油污及碳粉附著在測量碳刷的刷架和轉軸上,增大了碳刷與轉軸之間的接觸電阻,易產生火花。最終,向設備管理部申請利用停機檢修的機會,將刷握進行改裝,增大刷盒的尺寸,即增加碳刷與轉軸的接觸面。

3碳刷改造的過程

3.1第一次改造

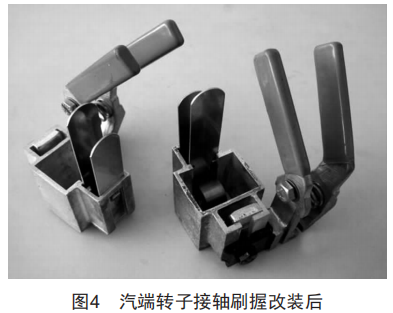

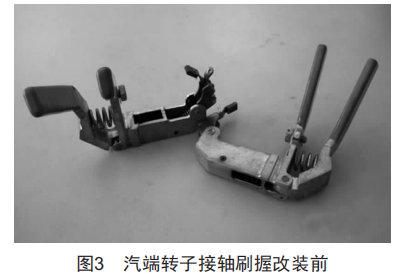

該廠四、五期300Mw發電機組上采用的是具有良好集電性能的上海摩根NCC634型碳刷,其標配的恒壓彈簧壓力為1.2kg/cm2,碳刷截面積尺寸為3.2×2.5=8cm2,壓力及截面積均遠大于原碳刷,且該廠對NCC634型碳刷有多年運行維護經驗。運行人員與設備管理部進行了多次討論分析,一致認為將碳刷改型后能夠使碳刷與滑環更好地接觸,提高其工作穩定性,減少維護工作量,故決定優先對#13機組6號軸承座的碳刷嘗試更型。經過設備管理部和檢修人員對刷架和刷握的改造,最終原刷架保留,將原來的小刷握(圖3)更換為NCC634的刷握(圖4),將刷架清洗干凈,保證刷握與刷架接觸良好,至此,成功更換了碳刷。

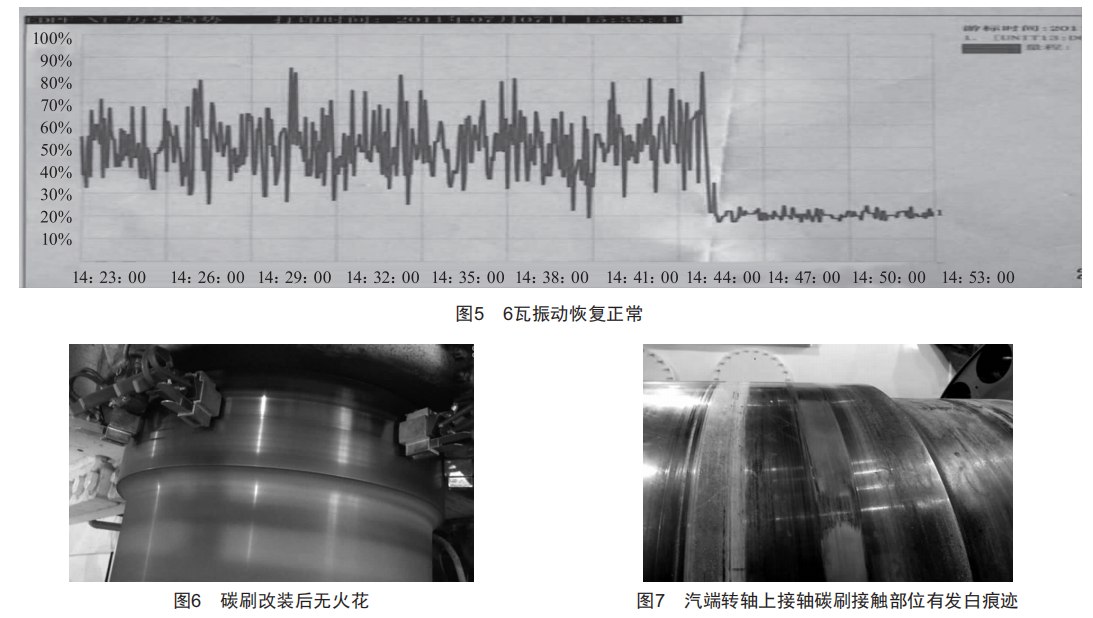

更換好#13發電機汽端6號軸承座的碳刷后,振動恢復了正常(圖5),碳刷暫時未再產生跳火(圖6)。后經過同樣的處理,將#13、#14發電機組的大軸接地碳刷一一更換。改造工作完成后,短期內減少了清理碳刷的次數,減小了運行維護人員的工作量,降低了維護成本,同時操作風險也隨之降低。

第一次改造在短期內取得了成功,但隨著機組長周期運行,2014年6月發電機大軸接地碳刷再次產生了問題:

(1)運行人員抄表時多次發現發電機軸電壓參數異常,數值上下波動較大,有效值從正常的17V左右上升到50V左右,對發電機大軸接地碳刷檢查發現碳刷又發生了跳火現象,更換碳刷后參數正常:

(2)發電機轉子一點接地保護發生間歇性誤報警,檢查發電機大軸接地碳刷有跳火現象,更換碳刷后報警消除。

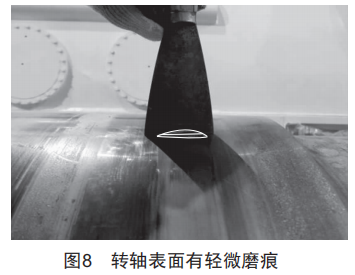

通過運行和檢修人員的仔細排查發現,汽端轉軸上接軸碳刷接觸部位有發白痕跡(圖7),勵端無異常,在機組大修時對該部位檢查,發現轉軸表面有輕微磨痕(圖8),初步懷疑為恒壓彈簧壓力問題,但用哪種壓力的恒壓彈簧是需要結合碳刷等因素進行多方面驗證的,該廠不具備試驗條件,且1000Mw機組投入運行后必須安全穩定。在綜合考慮后,設管部決定對汽端接軸碳刷進行第二次改造,以便徹底解決碳刷跳火的問題。

3.2第二次改造

第二次改造的目標仍然是增加碳刷與滑環的接觸面積,但彈簧壓力可稍微降低,防止對大軸滑環表面造成磨損。于是設備管理部采用了65Mn硬料彈簧鋼帶,該材料硬度和彈性都很好。該鋼帶寬40mm,厚度0.8mm,鋼帶表面附一層編織軟銅線作為導體與滑環表面接觸摩擦。根據現場實際位置,在發電機#5軸瓦處加裝了兩組該接軸裝置,一組為轉子軸電流測量用,另一組為轉子一點接地保護測量用,新增接軸裝置與原大軸接地碳刷并列運行。

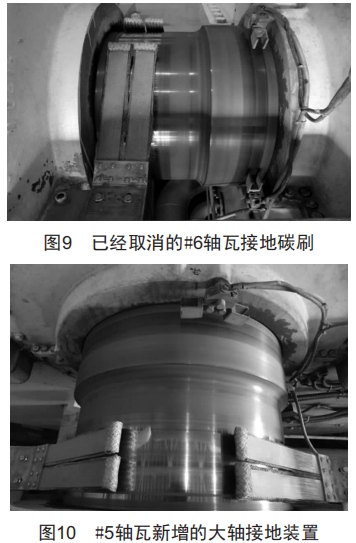

第二次改造取得了徹底的成功,機組投運后未發生碳刷跳火等異常情況,發電機轉子軸電壓穩定,在12~15V。觀察運行一段時間后,取消原#6瓦側大軸接地碳刷(圖9),由#5瓦側新增大軸接地裝置替代原#6瓦側接軸裝置獨立運行(圖10),將轉子一點接地保護跳閘出口壓板重新投入。

這次改造成功的原因,總結出來主要有以下兩點:

(1)65Mn硬料彈簧鋼帶彈性良好,不再受到汽輪機大軸輕度振動的影響,徹底解決了碳刷的振動問題。

(2)編織軟銅線作為與滑環接觸并摩擦的主體,其接觸面積比碳刷更大,最主要的是將原來的單面接觸改為了多點接觸,在滑環有油污且輕微振動的環境下,多點接觸的效果明顯好于單面接觸。

由于該碳刷采用編織軟銅帶作為磨損件,磨損周期較長,相對于原來5塊碳刷每隔一周左右就需清理更換來說,不但大大減輕了運行維護工作量,而且大大節約了碳刷維護費用:但缺點是更換難度較大,單次更換時間較長。目前更換工作已交由檢修人員進行,并新增了碳刷維護規定:凡是更換轉子一點接地保護用碳刷時,需解除轉子一點接地保護跳閘出口壓板。

4成果總結

通過對發電機轉子汽端大軸接地碳刷及勵端接軸測量碳刷的兩次改造,碳刷帶來的接地不良導致轉子一點接地保護誤跳機現象再?zèng)]發生過。這兩次改造積累了運行維護經驗,解決了因碳刷異常而造成的一系列不安全情況,總結下來有以下成果:

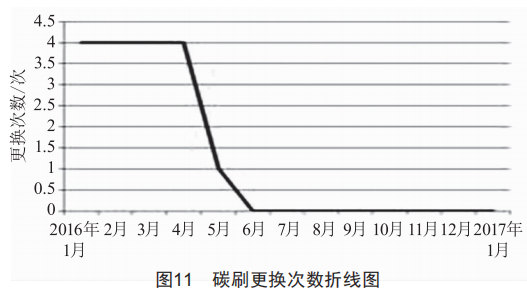

(1)降低了碳刷維護成本,節省兩臺1000Mw機組原碳刷每年的維護費用近50萬元,碳刷更換次數大大減少(圖11)。

(2)操作風險降低,避免了因碳刷接觸不良誤發轉子一點接地信號或有可能造成的誤跳機,轉子一點接地保護裝置的投入使用也提高了發電機安全運行可靠性。

(3)消除了發電機6號軸承座軸振異常升高的情況,確保了機組安全運行。

(4)消除了大軸接地碳刷跳火可能導致的一些其他安全隱患,如氫氣爆炸、油膜擊穿等。
