引言

廣州地區屬海洋性亞熱帶季風氣候,溫暖多雨,光熱充足,夏長冬短。廣州地鐵近年來飛速發展,線網里程數成倍增加,日均客運量突破800萬人次。天氣常年濕熱、客流量激增,兩個因素疊加,地鐵列車空調系統的壓力與日俱增,而空調系統中的離心風機作為給車廂送風的關鍵部件,每天自上線運營運轉直至列車回庫后才關閉,日均工作時長達到18h以上,離心風機的可靠性、維護方式等均影響其工作狀態及使用壽命。

1離心風機概況

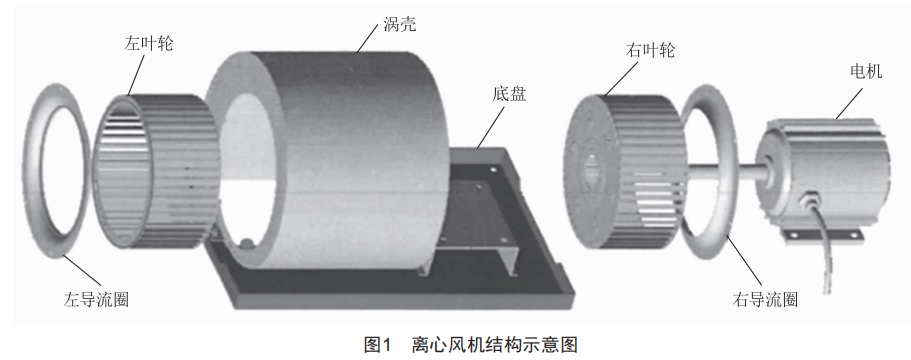

廣州六號線L3型直線電機車輛空調系統采用雙吸多葉離心風機,如圖1所示,葉片材質為sUs304不銹鋼,電機功率0.55kw,轉速1390r/min,每臺機組配置2臺離心風機,安裝在空調機組蒸發器腔內,風機出風口與車廂頂部的下風道相連。在制冷模式時,其作用是強化冷媒在蒸發器中的蒸發過程,并將經蒸發器冷卻降溫的空氣送入車內:在通風模式時主要是將空氣送入車內。離心風機是整個空調系統中通風制冷的最基礎部件,若出現故障,則對應機組功能將失效,嚴重影響列車服務質量。

2離心風機葉輪散架故障表現

廣州地鐵六號線2013年底開通運營,自2017年以來,陸續出現離心風機葉輪散架故障。經過統計分析,故障表現有以下共性特點:

(1)散架的葉輪均在電機遠端:

(2)葉輪散架均為瞬間發生,無明顯征兆:

(3)初始狀態的斷裂葉片均有鉚接焊點,且斷口較新。

3離心風機葉輪散架故障分析

根據上述故障表現,計劃對離心風機整體結構中的各個部件進行逐一排查,包括電機、電機軸承、導流圈、葉輪、渦殼等,同時利用各類儀器對部件進行檢測檢定,從根本上找到原因并制訂改進措施。

3.1離心風機外觀檢查

外觀檢查是整個檢查過程的第一步,通過檢查能夠?qū)收险w有一個初步的判斷。檢查發現,離心風機整體外觀臟污,葉片上積塵較多,兩個葉輪靠近電機一側的葉片正常無脫落,遠離電機一側的葉片全部脫落,葉輪斷面圓箍斷裂變形,風機渦殼內側有大量的磨損痕跡,初步認為,遠離電機端的葉輪因某些原因在運行過程中突然出現了散架問題,導致離心風機失效。

3.2離心風機電機檢查

電機作為整個離心風機的動力輸出部件,在風機的運轉過程中,如出現異常情況也可能導致風機失效?，F(xiàn)對電機進行通電檢查,發現啟動及運轉平穩,無振動及異響情況,同時對電機絕緣電阻及軸承進行詳細檢查,結果如下:

(1)電機絕緣電阻檢查:檢查離心風機電機的絕緣電阻,測量阻值為1000MQ,符合標準《鐵道車輛空調空調機組》(TB/T1804一2017)中鐵路客車空調機組絕緣電阻大于2MQ的要求。

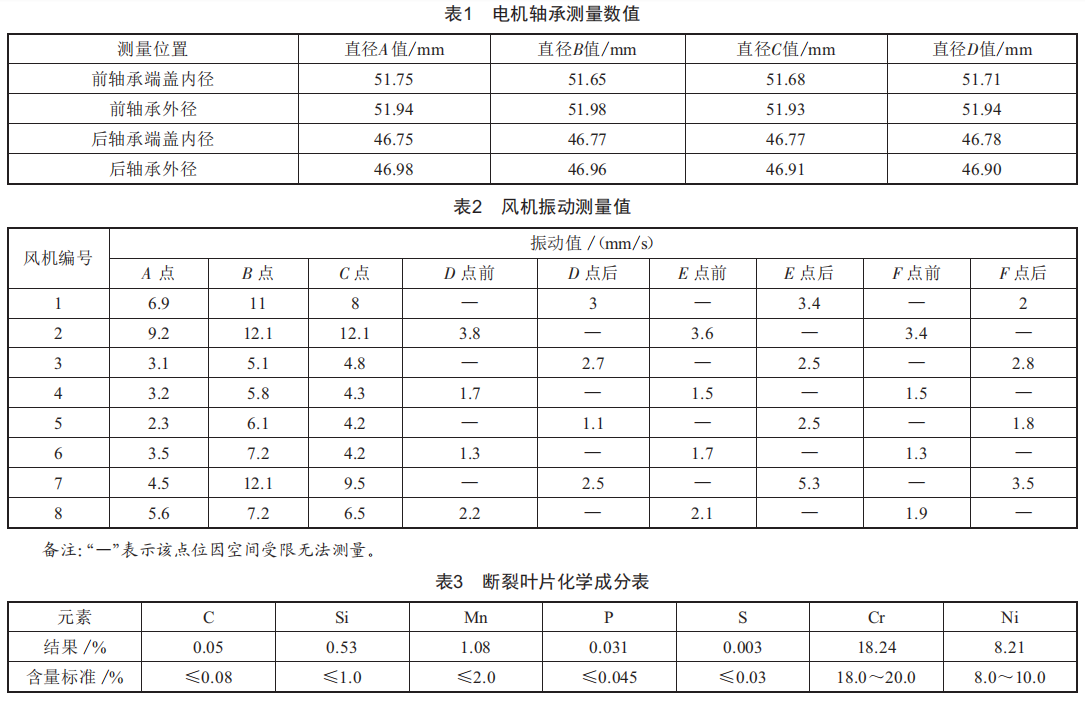

(2)電機軸承拆解檢查:對離心風機電機進行拆檢,檢查軸承油脂無變質現象,測量前、后軸承端蓋及前、后軸承外徑尺寸,數據表明軸承外徑與端蓋內徑?jīng)]有發生磨損,與主軸配合緊密,電機各項狀態正常,尺寸數據如表1所示。

3.3離心風機振動測量

隨機對廣州地鐵六號線某列車的8個空調離心風機進行振動測量,根據標準《通風機振動檢測及其限值》(JB/T8689一2014)3.1.2要求,在剛性支撐下振動速度均方根值A(chǔ)rms≤4.6mm/s,對比測量所得數據,發現該列車的離心風機在軸向和垂向振動值普遍超標,測量數據如表2所示。

3.4斷裂葉片檢測分析

3.4.1化學成分分析

利用碳硫分析儀,參照《鋼鐵總碳硫含量的測定高頻感應爐燃燒后紅外吸收法(常規方法)》(GB/T20123一2006)對斷裂葉片中的碳及硫元素進行檢定和成分分析,利用電感耦合等離子體發射光譜儀,參照《不銹鋼化學成分測定電感耦合等離子體原子發射光譜法》(sN/T2718一2010)對斷裂葉片中的其他元素進行檢定,檢定斷裂葉片的成分符合sUs304材質的要求,檢定成分如表3所示。

3.4.2斷口分析

通過對離心風機的其中一個葉片斷口進行檢測,發現斷口處有明顯的疲勞貝紋線,通過放大倍數進行觀察,在疲勞擴展區域可觀察到疲勞輝紋,端口上亦有韌窩組織,可以判斷葉片為整體疲勞斷裂。

3.5葉輪結構及設計強度分析

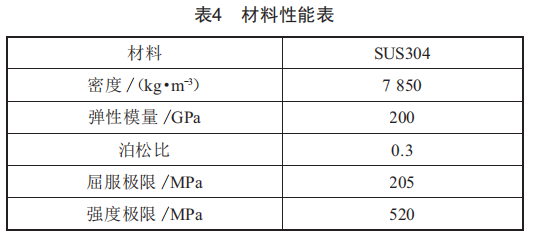

離心風機葉輪共47片葉片通過鉚接方式固定在葉輪上,風機葉輪每相隔6個葉片焊接一個焊點在葉輪端面圓箍上,該結構在業內較為成熟可靠。利用有限元分析法對葉輪強度進行驗證分析,風機渦殼、底盤、電機支座、葉輪均為sUs304材質,材料性能如表4所示。

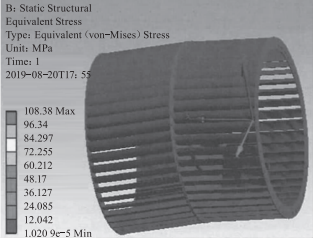

對葉輪做有限元分析,在X方向加速度5g、y方向加速度3g、Z方向加速度3g的工況下,加轉軸1380r/min的通風力,葉輪的整體應力位置最大值為108MPa,小于sUs304材料屈服極限,葉片強度設計滿足要求,有限元分析如圖2所示。

圖2有限元分析圖

3.6制造工藝分析

離心風機葉輪為前向多翼式旋彎鉚接結構,葉輪采用旋彎鉚接工藝,操作工人利用插片胎具完成葉片插裝后,將葉輪裝卡至安裝有專用旋壓胎具的旋壓設備上,根據葉輪旋向按壓對應開關,通過電機轉動及減速機構傳動,實現葉輪的自動旋壓。在旋壓過程中,折彎部位產生塑性膨脹變形,使葉片板厚與葉片安裝槽形成過盈配合,從而保證葉片與中盤、端環固定牢固。旋壓完成后,需要按照《通風機鉚焊件技術條件》(JB/T10214一2014)的標準進行檢驗,標準如下:旋壓完成后葉片與前后盤最大間隙小于0.3mm:用橡皮錘輕敲整體半輪,聲音清脆單一,不得有振顫雜音。通過對葉輪加工過程進行回溯,當出現不符合上述要求的葉輪時,會利用沖床進行二次沖壓,但是二次沖壓僅以葉輪理論高度為標準進行沖床行程調試,導致二次沖壓過程中葉片折彎處受損,目視檢查無法識別,使得缺陷葉輪安裝至風機上用于地鐵列車。

3.7故障原因分析總結

通過對故障件進行的一系列分析論證,最終發現問題為離心風機葉片旋壓鉚接處的二次沖壓工藝存在問題,使得折彎處受損,且目視檢查未能發現。在后續運用過程中,離心風機長時間高速運轉,導致受損葉片疲勞斷裂失效的過程加速,進而造成整個葉輪動平衡失效散架。另外,檢修時對于風機內部積塵的清潔不夠徹底,也對風機整體動平衡有一定影響。

4改進方案

4.1設計角度改進

根據故障原因,從以下三個方面對產品進行改進:

(1)為消除二次沖壓過程對葉片折彎處造成的損傷,對葉輪的制造工藝進行優化,即取消二次沖壓的制造工藝,避免二次沖壓造成葉片折彎處受損:同時為保證加工過程中所有葉片的鉚接間隙小于0.3mm的要求,將工藝改成用葉片小爪專用工裝進行修整,通過人工修整可消除批量沖壓帶來的損傷,從源頭上解決了工藝存在的問題。

(2)葉片以單爪折彎鉚接的形式固定在葉輪上,如果單爪出現松動則可能導致葉片松脫。為進一步提升葉片的強度,將葉片結構從單爪改為雙爪,增加葉片對于葉輪的約束受力,極大地降低了葉片松動的風險,可靠性得到明顯提升。

(3)經過分析,葉片的厚度也是影響葉片強度的因素之一,如果能在滿足空調離心風機整體設計匹配性的條件下盡可能加厚葉片,也可以提升葉片的可靠性。經過理論分析及樣件試改的驗證,將風機葉片厚度由0.8mm增加至1mm,對整機匹配度是無影響的,故而按照1mm的葉片厚度進行改進,以提高葉片的強度。

4.2維護角度改進

離心風機目前的維護周期是每半年進行一次除塵[3],檢查內容為:清潔離心風機,檢查風機葉片運行無卡滯,風機與葉片外觀良好、無松動,風機底座無裂紋。根據目前除塵后的跟蹤情況,半年一次的除塵周期太長,導致每次除塵都有大量的灰塵堆積,難以清除:但如果除塵工作周期太短,將給日常的系統修作業帶來較大的工作量。綜合考慮多方面因素,計劃從以下兩個方面進行維護改進:

(1)結合預防性維護增加對離心風機葉輪的除塵頻次,建議以三個月為周期進行一次清潔,降低風機堆積灰塵過多后影響葉輪動平衡的風險,從檢修維護的角度降低離心風機葉輪故障發生的可能。

(2)結合預防性維護定期開展風機葉輪的振動測試,建議以半個架修為周期進行一次振動測試,提前更換存在振動值超標問題的風機葉輪,將故障消除在萌芽狀態。

4.3使用效果評價

廣州地鐵六號線車輛空調系統離心風機經過改造后已投入使用,改進后的產品目前裝車運營已超過2年,運營里程超20萬km,在有針對性的跟蹤檢查過程中,未發現風機葉輪狀態異常的情況,初步判斷換型后的產品滿足使用要求。

5結語

列車空調離心風機是空調系統的關鍵部件,對保障列車服務質量有重要意義。本文通過對廣州地鐵六號線直線電機車輛的空調離心風機故障進行多維度分析并提出改進措施,從根本上排除了風機葉輪散架的故障隱患,為行業內存在同類故障隱患的地鐵公司提供了排查改進方向,對生產制造廠家的工藝改進及各地方的車輛采購項目具有一定的指導意義。
