引言

近年來,廣東省率先加快城市化建設,城市防洪排澇站也跟著如雨后春筍般建設起來,在中型排澇泵站的建設中,排澇機組中的電動機冷卻大都采用空氣冷卻,即管道通風冷卻,電動機與排風管之間采用薄鋼板法蘭連接,屬于剛性連接,機組運行噪聲相對較大。在排澇泵站的日常運行管理過程中,我中心根據實際運行經驗及機電相關理論,通過對排澇泵站機組中電動機與排風管之間的連接方式進行改造,來降低排澇機組運行噪聲,效果非常明顯。

本文將對此方法進行總結,展示給廣大讀者,希望惠及更多排澇泵站建設單位及電動機生產廠家,便于在以后的排澇泵站建設過程中從根源處降低排澇機組運行噪聲。

1風門坳排澇泵站簡介

我中心風門坳排澇泵站裝機容量為4110kw,設計流量為48m3/s,為中型排澇泵站,該站安裝4臺立式軸流泵,配套10kV同步電動機,水泵型號為1900ZLB-4-3.3,配套同步電動機型號為TL1000-28/2150。原設計排澇泵站機組電動機冷卻方式為半管道通風,電動機與排風管采用薄鋼板法蘭連接,風管材質為不銹鋼板,屬于剛性連接。在廣東排澇泵站建設中,中型立式機組大多采用空氣冷卻,并且電動機與排風管之間采用剛性連接方式,機組在運行中噪聲相對較大。風門坳排澇泵站于2008年7月投入運行,至2020年已經連續運行12年。由于機組平時運行時間長且廣東天氣比較濕潤,電動機繞組絕緣老化嚴重,在測量中發現定子繞組絕緣值大幅度降低。按文獻中要求,電動機的定子絕緣值必須大于1MQ/kV的標準。在測量中發現部分電動機定子繞組絕緣值甚至低于10MQ,小于每1MQ/kV的要求,按照機組運行規程必須停機檢修。

為了保證機組汛期的安全可靠運行,正常發揮排澇作用,風門坳排澇泵站人員多次對3#機組電動機定子繞組進行烘干處理,處理過后電子繞組絕緣值提升效果并不明顯,并且過段時間又會降低到規范標準以下。我中心組織專業技術人員及相關專家在風門坳排澇泵站進行綜合評估后,決定對風門坳排澇泵站4臺排澇機組電動機的定子繞組進行更換。我單位組織力量按照要求更換完電動機定子繞組后,按照文獻、文獻等相關規范進行試運行及驗收工作。更換電機定子繞組后,電機定子絕緣值達到了規范要求。2020年10月20日,在機組試運行過程中,對3#機組進水方向、出水方向及垂直進出水方向的A、B、C、D四個位置運行噪聲進行了測量,3#機組運行噪聲超過標準,不能正常驗收。因此,須尋找降低機組運行噪聲的方法,盡早解決問題,保證機組正常運行,通過檢修后的驗收工作。

下面介紹解決噪聲問題的過程。

2更換電機定子繞組前后的噪聲測量

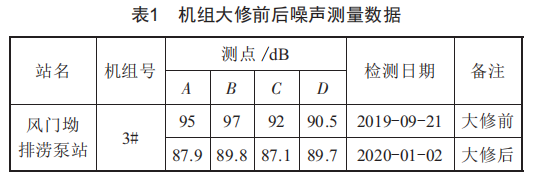

風門坳排澇泵站3#機組更換電機定子繞組前后,技術人員均對該機組進行了運行噪聲測量并記錄,測量數據如表1所示。

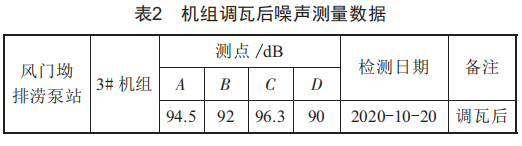

文獻規定作業場所和生產設備房間噪聲限制值為85dB,經現場測定,噪聲值超過規范標準。大修后3#機組試運行時發現電動機測溫表顯示瓦溫過高,經過分析商討后,決定適當放寬軸瓦間隙來達到降低運行瓦溫的目的。調整軸瓦間隙后上導軸瓦溫滿足了要求,并且不再升高。調整軸瓦間隙后再次測量3#機組的噪聲值,如表2所示。

由于噪聲值超過標準,驗收無法通過,下面就噪聲產生原因進行分析。

3機組運行噪聲原因分析

機組運行噪聲超標后,對產生機組噪聲的原因進行了分析。從上述測量數據統計得出,機組大修后噪聲指標有一些改善,但調瓦后噪聲指標又有所增大,造成此現象的原因可能有以下幾個方面。

3.1流道較差

本次機組測試時水泵排水為循環來水,內河道來水量不能滿足機組試運行所需要的抽排水量,為了補給前池來水,采用打開自流閘門從外江引水進入內河,來補充機組前池進水量。而大修前機組測試時水泵為正常排水,大修后機組運行工況發生了變化,由于前池來水不均勻,機組運行噪聲加大。

3.2軸瓦間隙加大

由于水泵基礎嚴重下沉,而水泵拆分后進行大調整又不具備條件,只能調整電機來配合水泵,同時通過調整軸瓦與主軸的間隙來改善瓦溫較高的情形。目前,軸瓦運行溫度較好,滿足規范要求,對機組安全可靠運行起到了至關重要的作用。但由于軸瓦與主軸的間隙增大,電動機定、轉子之間的氣隙在機組運行時變化幅值增大,而較大的電氣間隙不均勻變化也會引起機組噪聲增大。

3.3電機設備與風管之間采用剛性連接

近年來,廣東省在排澇泵站建設中,中型立式機組電機的冷卻方式多采用空氣冷卻,即半管道通風進行風冷。風管和電機多采用鋼板法蘭連接,屬于剛性連接,我中心風門坳排澇機組也是采用這種連接方式。風管在機組運行過程中產生的噪聲相對其他因素影響比較明顯,屬于泵房中產生噪聲的主要因素。根據通風空調工程中的要求,設備與風管采用柔性連接,可以明顯降低噪聲。那么,可以把該理論運用到水利工程建設中來,在排澇泵站機電設備安裝時,可以考慮在電機與風管之間采取柔性連接來降低噪聲。

3.4水泵葉輪角度可能不一致

風門坳排澇泵站機組雖為半調結構,但葉片安放角度可能存在些許偏差,對比各機組的運行情況,3#水泵的葉輪角度可能對機組運行有不利影響,機組運行噪聲也相對較大,環境變化時機組噪聲幅值變化也更為明顯。

3.5原設計極槽選擇存在問題

28極電機屬于非標產品,技術相對不是很成熟,近年來為追求泵組高效運行才日漸被選用。從各廠家生產的28極電機的使用情況看,普遍存在電機噪聲偏大的情形,其中定子槽數采用168槽的電動機,其噪聲偏大情況更為突出。而本次改造的產品正好采用了該定子槽數設計,故原設計極槽選擇是機組運行噪聲偏大的主要元兇之一?？紤]到28極電機普遍存在電機噪聲偏大的情形,且改造產品受先天條件限制,即使更換鐵芯、優化設計方案也不能完全避免噪聲問題,故采用備選措施。

4對于機組噪聲過大采取的措施

根據以上分析對比,流道較差,屬于水工建筑物問題,在設計階段已經定型,泵站一旦建成就很難改變,本次不再考慮:軸瓦間隙加大,主要是針對間隙較小時瓦溫增加過快采取的措施,因?yàn)檩S瓦按照規范也有標準,不可隨意調整,風門坳排澇泵站已經在安裝精度范圍內將軸瓦間隙放到最大,不能再次調整:水泵葉輪角度調整也相對比較困難,拆除工程量大,如果要調整葉片形狀,就得把葉片返回生產廠家進行重新加工,需要工期相對較長,也暫不考慮:改變電機極槽,正如以上所說,難度大,且效果不會理想:而改變電動機與排風管之間的連接方式簡單易行,并且可以顯著降低機組運行噪聲。

在對產生的噪聲進行分析后,可以采取的所有整改措施中,便于操作可行的措施就是改變排風管和電動機的連接方式。這種方式也在通風空調工程中已經被驗證,我們只要科學運用即可,有理論支持。

4.1改造方案

第一步,將原有排風管與電動機的剛性連接段拆除,保證不影響原電動機的安裝中心。第二步,把排風管與電動機連接段改成柔性連接。風管采用密閉不漏風不燃柔性材料,長度250mm,根據現場實際情況采用壓板鉚接或者壓板法蘭連接,鉚接孔間距60~80mm。螺栓孔在固定螺栓前可以涂上密封膠,保證在螺栓固定后保持密閉。在風管彎頭處可以設置導流片,以進一步消除排風管噪聲影響。改造后的效果如圖1所示。

圖1電機與風管連接方式改造后

排風管改造過程中,要注意在原排風管拆除時,不能影響電動機的安裝精度及未拆除部分風管的重心位置。改造完成后,柔性材料不能受機械外力的作用。4.2改造后的噪聲測試結果

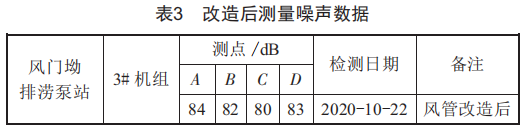

2020年10月21日,按以上改造方法對我中心風門坳排澇泵站3#機組進行了改造處理;10月22日,3#機組改造完畢并試機運行。改造后機組噪聲明顯有了改善,按照之前的噪聲測量方法,對3#機組四個位置的噪聲重新進行測量,每個相同的測量位置噪聲均比原來降低了接近10dB,測量數據如表3所示。

從表3可以看出,機組運行噪聲明顯降低,滿足了相關規范要求。改造后機組試運行合格,測量并記錄相關數據,按照規范要求對機組進行了驗收。

5結語

排澇泵站機組運行噪聲過高,在排除其他降低噪聲的措施后,對機組電動機與風管的連接方式進行改造,將原來的剛性連接改造為柔性連接,機組運行噪聲明顯下降。這個方法在實踐中被驗證認可,并在新建改建排澇泵站過程中被推廣應用,改造費用相對較低,工期較短,噪聲降低非常明顯。

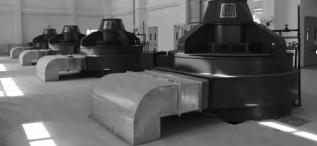

這個降低噪聲的方法簡單,可操作性強,有理論支持,便于在以后排澇泵站建設中推廣應用,服務于社會。惠州市惠城區2021年改建的排沙河排澇泵站,采用四臺立式機組,電機單機容量1000kw,電機與風管之間就應用了柔性連接技術,如圖2所示。

圖2惠城區改建成的排沙河排澇泵站

排沙河排澇泵站電機供貨商與風門坳排澇泵站是同一個,在風門坳排澇泵站電動機與排風管改造后,機組運行噪聲明顯降低,所以排沙河排澇泵站電動機在設計階段就將電動機與排風管連接方式設計為柔性連接,建成后噪聲參數明顯低于以往的剛性連接。
