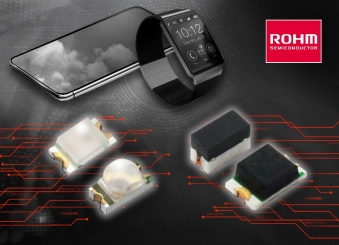

全球知名半導體制造商ROHM(總部位于日本京都市)針對需要進行物質檢測的便攜設備、可穿戴和可聽戴設備，確立了1608尺寸(1.6mm×0.8mm)業界超小的短波紅外*1(以下簡稱SWIR：Short Wavelength Infrared)器件量產技術。

SWIR利用了水、冰和氣體等吸收特定紅外波長的特性，在感測領域的應用備受期待。這種產品不僅可用來檢測物質的有無和成分的多少，還可以用作醫療領域的血氧飽和度和血糖檢測裝置的光源，在食品領域還可用來檢測蔬菜和水果的含水量和含糖量等。另外，在便攜設備等的感測應用中，還可通過有機EL顯示器進行檢測。此外，這種產品在可穿戴設備健康監測等眾多領域也已開始發揮重要作用。

在這樣的背景下，ROHM利用在可見光LED和近紅外LED等化合物半導體的量產過程中積累的生產技術優勢，確立了可實現小型表貼封裝1608尺寸SWIR器件(發光，感光)的量產技術。對于發光側的LED，計劃推出不同封裝形狀(模塑型、透鏡型)和不同波段(1050nm～1550nm)相結合的10款新機型。對于感光側的光電二極管，計劃按封裝(1608 尺寸、20125 尺寸)和光檢測單元的尺寸推出4款新機型。

ROHM預計在2023年3月份開始提供應用了該技術的SWIR(發光、感光)樣品。ROHM致力于通過為小型應用提供更廣泛的物質檢測功能，助力新領域感測技術的發展。

<開發背景>

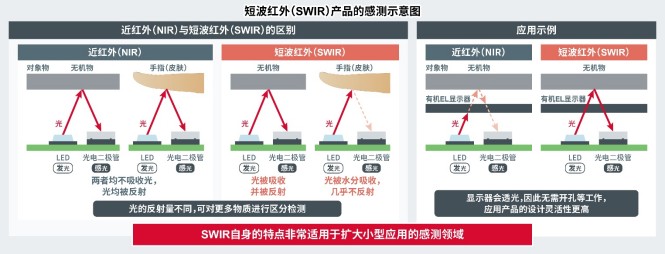

與近紅外(NIR：Near Infrared)相比，SWIR的波長更長，對物質的穿透性更強，因透射或吸收物質不同，不易受陽光和煙霧等微小粒子的影響，這些特點將有望進一步擴大對有機EL顯示器、水、氣體和葡萄糖等對象物的感測范圍。另一方面，目前業內存在的問題是市場上的SWIR產品多為插裝型，適用于通信設備、工業分析設備等較大型應用，而適用于小型應用的表貼型產品較少。

ROHM利用在LED等化合物半導體量產過程中積累的生產技術優勢，確立了1608封裝尺寸業界超小SWIR器件的量產技術。

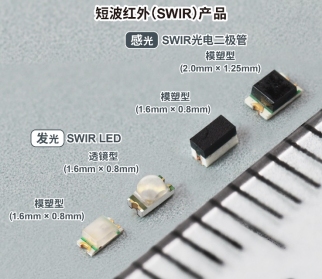

ROHM的SWIR器件(發光，感光)計劃采用業界超小級別的1.6mm×0.8mm表貼封裝。通過小型發光和感光產品的不同組合，不僅可以減少安裝面積，從而進一步節省空間，還有助于擴大在小型應用中的感測領域。

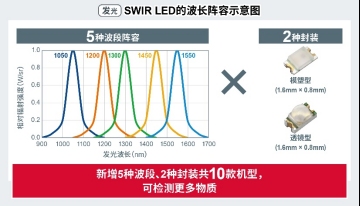

?SWIR LED(發光側)

由于不同物質的檢測波長不同，所以發光側的SWIR LED預計會推出1050nm、1200nm、1300nm、1450nm、1550nm共5種波長的產品，除了常規的模塑型產品外，還將推出兩款透鏡型(發光指向角更窄、輻射強度更高)表貼封裝的產品。屆時，通過這些產品的組合預計會推出10款新產品，這將有助于擴大檢測范圍，在檢測水、氣體和葡萄糖等物質的有無以及成分分析等應用中發揮重要作用。

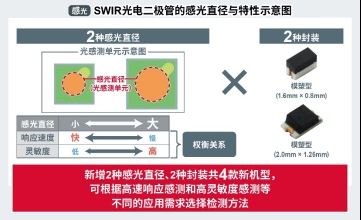

?SWIR光電二極管(感光側)

對于感光側的SWIR光電二極管而言，存在一些權衡參數，比如光的檢測面積小時要求響應速度要快，面積大時要求靈敏度要高。因此，ROHM計劃推出兩種感光直徑和兩種封裝相組合的共4款新機型?？蛻艨梢愿鶕?jù)高速響應感測用途和弱光檢測用途等不同應用需求進行靈活選擇。

<目標應用>

?通過安裝在便攜設備等應用中的有機EL顯示器進行檢測

?可穿戴設備、可聽戴設備等健康監測應用

?食品和人體等的含水量檢測、藥物分析等各種檢查設備

<術語解說>

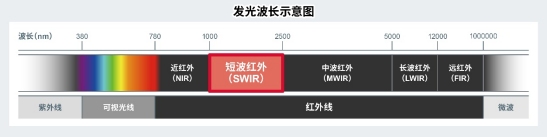

*1) 短波紅外(SWIR：Short Wavelength Infrared)

指1000nm～2500nm波段內的光。
