?額定電流為12安，達到業內最高水平*，尺寸僅為2.5x2.0毫米(長x寬)

?工作溫度范圍為-55°C~+125°C

?符合AEC-Q200標準(Rev D)

2023年2月21日

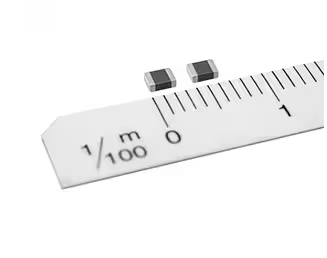

TDK株式會社(TSE:6762)宣布推出用于車載電源線路的全新MPZ2520SPH系列積層貼片磁珠。本系列貼片磁珠的額定電流達12安，尺寸為2.5 x 2.0 x 0.85毫米(長x寬x高)，不僅是業內額定電流最高的磁珠，其結構也十分緊湊小巧。該系列磁珠已于2023年2月開始量產。

盡管尺寸小巧緊湊，但本款用于車載EMC對策產品的高性能貼片磁珠的額定電流卻高達12安。目前，要實現大電流，需要尺寸至少為3.2 x 2.5毫米(長x寬)的更大貼片磁珠，或者要在串行配置中使用多個電流小于12安的貼片磁珠。因此，使用單一MPZ2520SPH系列貼片磁珠將能節約大量的安裝空間。不僅如此，單一產品的串行配置還有助于保持外加電流的穩定。通過使用TDK原創的配置模式并選用最合適的材料，在緊湊的設計中實現了業內最高的額定電流。

近年來，電動汽車動力傳動系統等應用對大電流貼片磁珠的需求不斷增加。工業機械和消費者行業亦然，因此TDK也開始量產用于上述領域的、同樣規格的大電流貼片磁珠。

TDK 為包括信號電路在內的一系列應用提供了多樣化的貼片磁珠組合。我們的產品陣容包括可在最高達150 °C的環境中使用的 KPZ系列車載用貼片磁珠。TDK將繼續開發全面的EMC對策產品與服務，不斷滿足客戶的需求。

*來源：TDK，截至2023年2月

主要應用

?動力傳動系統，車載多媒體(車聯網)，各類電子控制單元

主要特征和優點

?額定電流為12安，達到業內最高水平*，尺寸僅為2.5x2.0毫米(長x寬)

?工作溫度范圍為-55°C~+125°C

?符合AEC-Q200標準(Rev D)

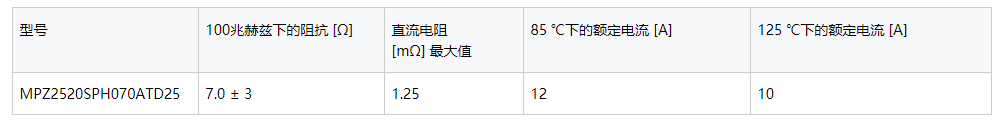

關鍵數據
