引言

當前安全形勢愈加嚴峻,計量運維現場作業中,對于電能表的現場校驗工作,普遍使用現場校驗儀夾接電能表表尾電壓、電流鉗鉗表尾電流線進行交流采樣。夾接電能表表尾電壓螺絲容易滑接,若改為在試驗接線盒中對電壓進行采樣,則可以避免因滑接而導致線體跌落等一系列不可控的安全風險。

1實驗求證

為保證本措施在安全的前提下真實達到現場校驗的目的,不遺漏錯誤接線的情況,分別在電能表實驗室檢定臺體、電能表仿真接線系統中以誤差合格的三相多功能電能表(三相三線及三相四線)作為測試對象,通過改變接線盒與電能表之間的三相電壓接線,校驗得出誤差值并觀察其他附加條件的變化,推斷出正確的校驗結論。

1.1在電能表實驗室檢定臺體中的實驗結果

1.1.1實驗方式

僅改變接線盒與電能表之間的三相電壓接線,使用現場校驗儀夾接試驗接線盒電壓、電流鉗鉗表尾電流線進行交流采樣(新采樣方式)。

1.1.2實驗環境

在實驗室環境中測試,提供標定電壓、標定電流。

1.1.3實驗結果

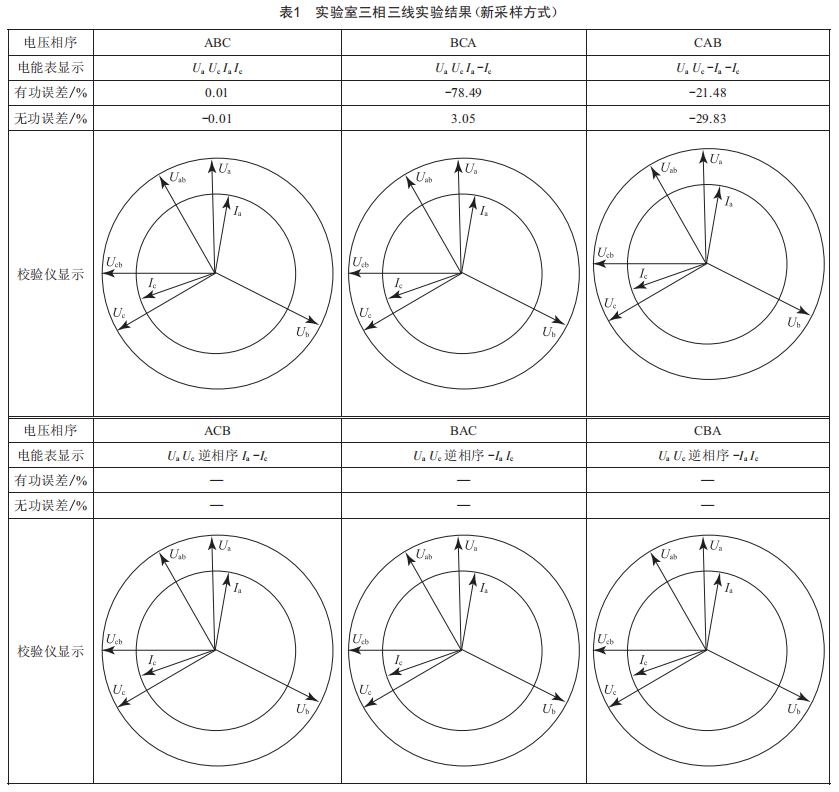

經實驗,三相三線電能表(規格為3×100V、3×1(10)A、有功準確度等級025s級、無功準確度等級220級)在標定電壓、標定電流、功率因數為0295L條件下,不同電壓相序接線中所測有功、無功誤差情況如表1所示。

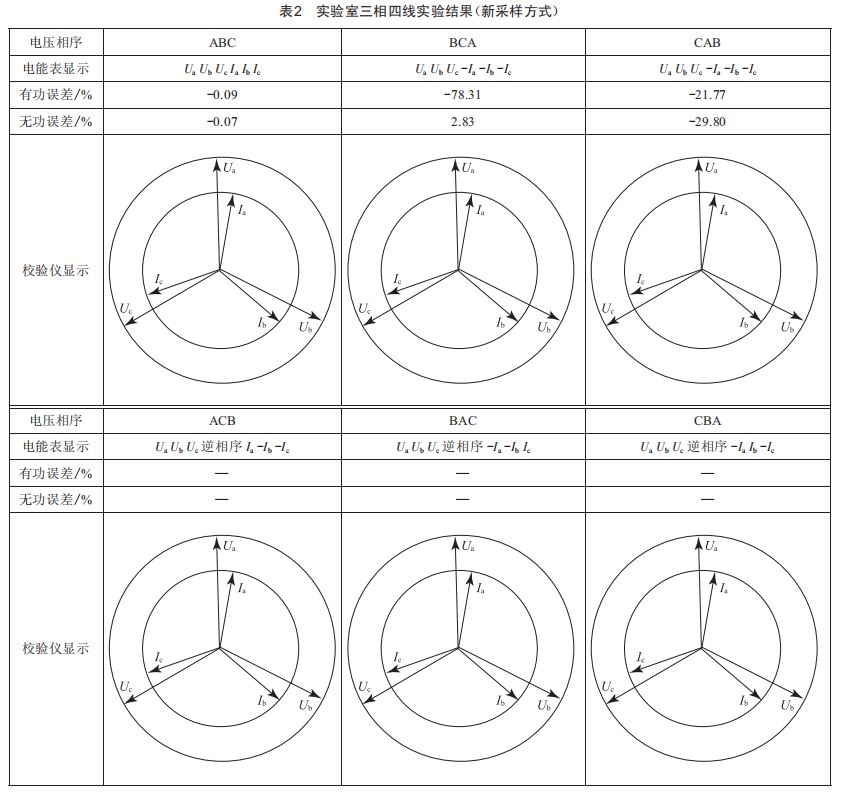

經實驗,三相四線電能表(規格為3×5727/100V、3×023(122)A、有功準確度等級025s級、無功準確度等級220級)在標定電壓、標定電流、功率因數為0295L條件下,不同電壓相序接線中所測有功、無功誤差情況如表2所示。

1.2在電能表仿真接線系統中的實驗結果

1.2.1實驗方式

新采樣方式:僅改變接線盒與電能表之間的三相電壓接線,使用現場校驗儀夾接試驗接線盒電壓、電流鉗鉗表尾電流線進行交流采樣。

原(舊)采樣方式:僅改變接線盒與電能表之間的三相電壓接線,使用現場校驗儀夾接電能表表尾電壓、電流鉗鉗表尾電流線進行交流采樣。

1.2.2實驗環境

利用電能表仿真接線儀,模擬現場實際環境進行測試。

1.2.3實驗結果

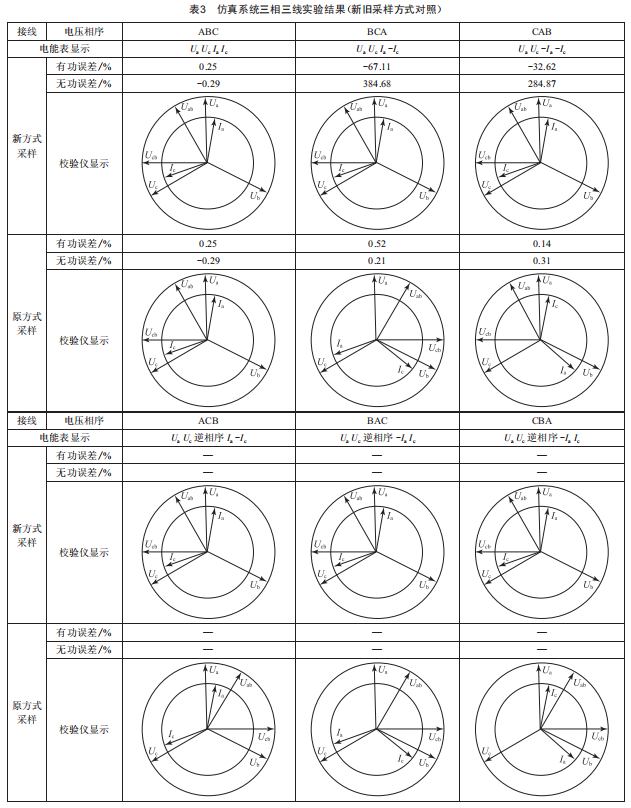

經實驗,三相三線電能表(規格為3×100V、3×1(10)A、有功準確度等級025s級、無功準確度等級220級)在3×100V電壓、3×223A電流、功率因數為0298L條件下,不同電壓相序接線中所測有功、無功誤差情況如表3所示。

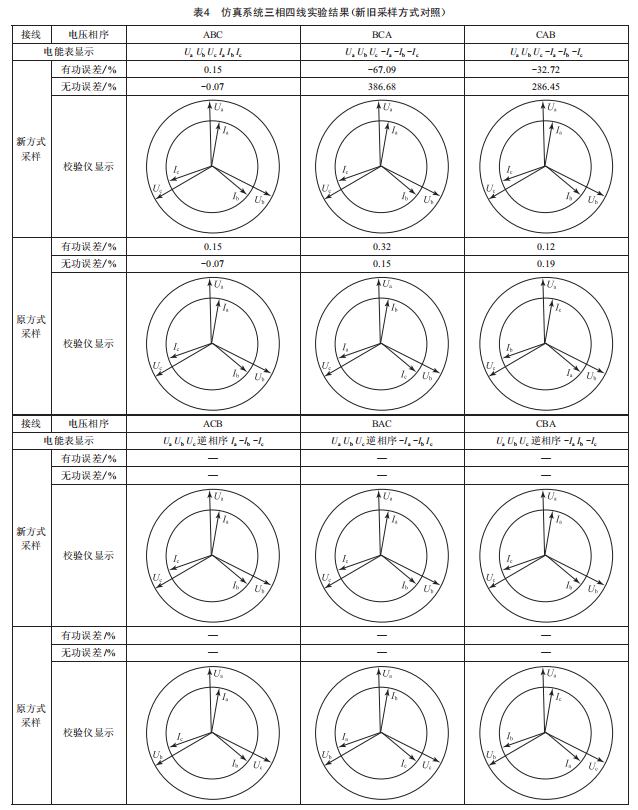

經實驗,三相四線電能表(規格為3×220/380V、3×1(10)A、有功準確度等級120級、無功準確度等級220級)在3×220V/380V電壓、3×223A電流、功率因數為0298L條件下,不同電壓相序接線中所測有功、無功誤差情況如表4所示。

1.3實驗結果分析

采取新的采樣方式時,在不同的錯誤電壓相序下,誤差值超差,但電能表現場校驗儀的六角圖顯示接線正常,電能表的接線判斷顯示異常。由于電能表內部設計的接線判斷以三個相電壓為基準,所以在不同的錯誤電壓相序下,電能表均判斷相電流存在異常,當電壓為逆相序時提示"逆相序"。

而采取原采樣方式進行校驗,在不同的錯誤電壓相序下,誤差值超差,電能表現場校驗儀的六角圖顯示接線異常,電能表的接線判斷顯示異常。其中,電能表內部設計的接線判斷與電能表現場校驗儀的六角圖繪制均以三個相電壓為基準,所以在不同的錯誤電壓相序下,兩者均判斷相電流存在異常,電能表在電壓為逆相序時提示"逆相序"。

2推論

2.1新采樣方式適應的現場情況

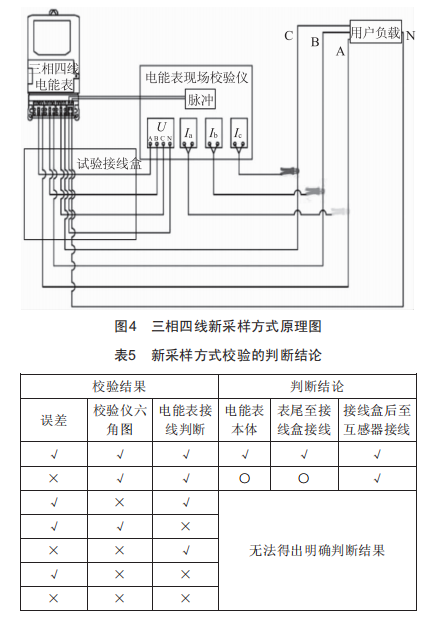

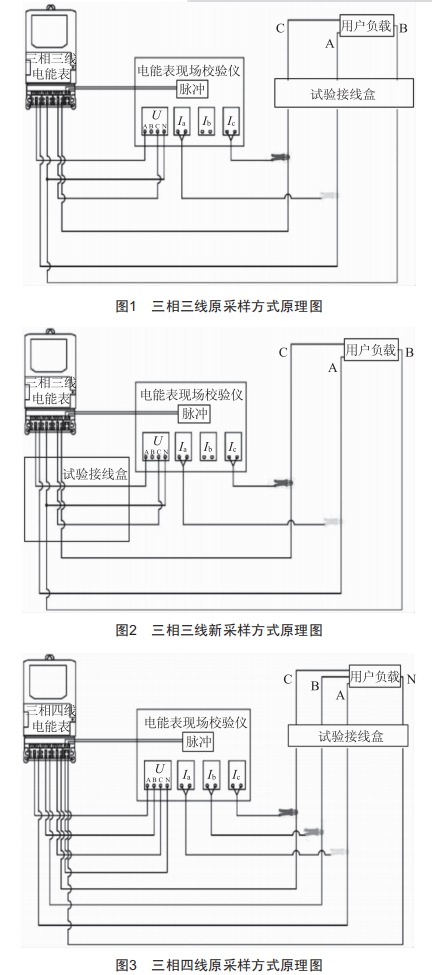

兩種方式采樣所采的電壓樣本不一樣,兩種采樣方式原理圖[1]如圖1、圖2、圖3、圖4所示。

由原理圖可知,由于新采樣方式與原采樣方式所采電壓樣本不一樣,采用新采樣方式時,可判斷如表5所示。

2.2新采樣方式結果異常的處理方法

校驗結果異常時,如無法確定接線盒后段回路正常,均需停電檢查,處理方法與原采樣方式一致。

針對兩種采樣方式的差異,屬于新產生問題的情況是:僅電能表與試驗接線盒之間接線存在異常時,在加強安全管理的要求及提高客戶滿意度的前提下,應如何處理這個新問題呢?首選方式肯定不是停電檢查,這將增加客戶投訴風險。建議遇到此情況時,按原采樣方式重新進行一次現場校驗。由表3、表4的兩種采樣方式校驗結果對照可知,在此情況下只要再進行一次原采樣方式校驗,即可判斷出明確結論為電能表本體故障或表尾至接線盒間錯誤接線。兩者的故障處理均可不停電進行。

3結語

新安全形勢下,必須提高安全管理的要求。對于用戶側計量點,首檢及周檢工作頻次較高,其中的安全隱患不容忽視。

采取現場校驗儀夾接試驗接線盒電壓、電流鉗鉗表尾電流線進行交流采樣的方式,雖然在無法確定接線盒后段回路是否正常時,處理方法與原來一樣需要停電進行檢查,但很多時候用戶現場并不存在錯誤接線或設備本體故障,所以對于大部分工作現場,此方法還是可取的。

尤其是現場周期檢驗或者運行中抽檢,絕大多數現場在采取新采樣方式校驗后已得出合格的結果,可以直接完結現場工作。
