引言

直流電源系統在電力系統特別是火電廠內部具有重要的地位,是繼電保護及自動裝置、監控系統、UPs系統和事故保安負荷等重要設備的工作與保障電源。

直流電源系統一般由蓄電池組、交流進線柜、高頻充電模塊、直流饋線柜、直流聯絡柜以及監控系統、絕緣監察裝置、輔助指示儀表等構成。交流電源由廠用380V保安段供電,經高頻充電模塊連接至相應直流母線,蓄電池組直接向母線供電。直流系統正常運行時,輸入的交流電源經高頻充電模塊整流后向直流母線供電,同時對蓄電池組進行充電,直流母線通過直流饋線開關采用集中輻射形式或分層輻射形式向各路負載供電。

當采用分層輻射型拓?fù)鋾r,負載支路具有多級斷路器或熔斷器,若選擇性配合不當,在直流供電回路發生短路時,將導致上級斷路器越級跳閘,被切斷供電范圍擴大,引起重要設備或裝置失去工作電源,嚴重影響電力系統的安全穩定運行。

1直流斷路器級差配合試驗?zāi)康募胺椒?

1.1測試目的

在火電廠部分直流操作電源供電網絡中,從電源引出至最末級負載一般有2~3級斷路器,文獻中要求"各級斷路器的保護動作電流和動作時間應滿足上、下級選擇性配合要求,且應有足夠的靈敏系數"。與交流供電網絡中對于繼電保護的運行要求相似,同樣要求上、下級直流斷路具有選擇性及靈敏性。

文獻明確要求"新建或改造的發電機組、變電站、發電廠升壓站的直流電源系統,應進行直流斷路器的級差配合試驗"?？梢酝ㄟ^模擬饋線分支末端短路,測試各級直流斷路器的保護動作特性,驗證在直流系統故障時斷路器是否有選擇性配合關系。

1.2測試方法

級差配合試驗的原理和方法主要如下:

(1)直流充電模塊及蓄電池組正常向直流母線供電,斷開末級直流負載,末級負載開關保持?jǐn)嚅_狀態。

(2)分別用正、負連接電纜和電壓采樣線將測試儀器的輸入端子和電壓采樣端子連接到待測直流開關的下口。

(3)測試儀器正常上電就緒,將待測斷路器合上,對回路進行測試,并錄取短路電流波形數據,計算弧前持續時間、滅弧時間、短路電流峰值等,判斷直流斷路器實際動作特性是否滿足要求。

(4)觀察上、下級斷路器動作情況,僅被測斷路器脫扣,上級斷路器不應脫扣跳閘。

(5)試驗完畢,恢復正常接線和運行方式。

2直流斷路器的級差配合試驗

下面為某火電廠主廠房控制直流系統斷路器級差配合試驗的情況,該控制直流系統電壓等級為220V,配置104只型號為GFM-1500、2V、1500Ah的閥控式密封鉛酸蓄電池。

2.1試驗內容

本次試驗選取了5路直流斷路器典型配置進行測試:

(1)6kV2C漿液循環泵開關:

(2)6kV2B漿液循環泵開關:

(3)#2發變組保護B屏:

(4)380V鍋爐PC2B段6號柜:

(5)380V鍋爐PC2A段6號柜。

2.2試驗結果

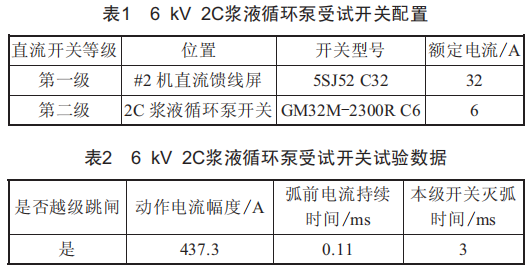

(1)6kV2C漿液循環泵開關試驗,本回路直流開關配置參數如表1所示,試驗數據如表2所示。

(2)6kV2B漿液循環泵開關試驗,本回路直流開關配置參數如表3所示,試驗數據如表4所示。

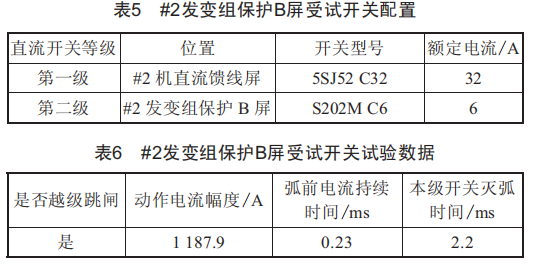

(3)#2發變組保護B屏試驗,本回路直流開關配置參數如表5所示,試驗數據如表6所示。

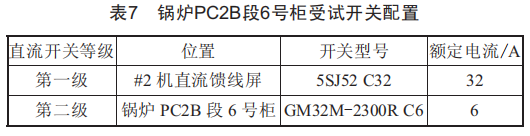

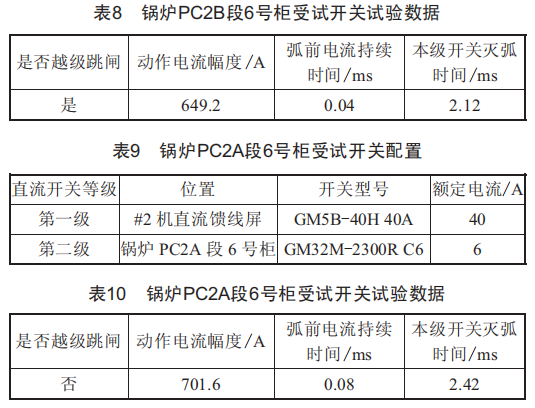

(4)380V鍋爐PC2B段6號柜試驗,本回路直流開關配置參數如表7所示,試驗數據如表8所示。

(5)380V鍋爐PC2A段6號柜試驗,本回路直流開關配置參數如表9所示,試驗數據如表10所示。

3分析與整改措施

針對某火電廠主廠房控制直流系統中的典型直流斷路器級差配合試驗,對試驗結果進行分析,可以得出如下結論:

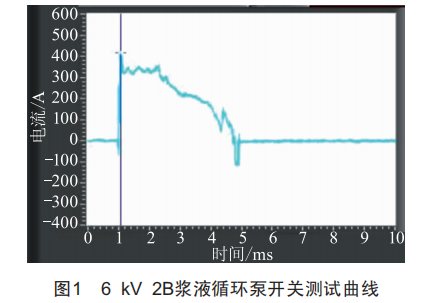

(1)6kV負荷開關位于汽機側6.3m配電間,末級直流開關額定電流6A,直流饋線屏位于鍋爐側0m直流室,第一級直流開關32A。通過6kV兩個開關試驗數據可以分析得到,本級斷路器出口處實際短路時短路電流為437.3~449.2A,達到斷路器額定電流的13.6~14倍,整個短路持續時間為3.11~3.21ms,短路電流達到第一級斷路器短路瞬時動作值,越級跳閘。短路電流測試曲線如圖1所示,結果不滿足級差配合要求。

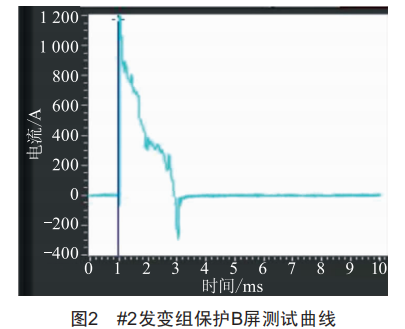

(2)#2發變組保護B屏位于鍋爐側12.6m電子間,末級直流開關額定電流6A,直流饋線屏位于鍋爐側0m直流室,第一級直流開關32A。直流電纜長度較短,電流線徑選項偏大,本級斷路器出口處實際短路1187.9A,達到斷路器額定電流的37倍,整個短路持續時間2.43ms,短路電流達到第一級斷路器短路瞬時動作值,越級跳閘。短路電流測試曲線如圖2所示,結果不滿足級差配合要求。

(3)380V鍋爐PC2B段位于鍋爐側6.3m配電間,末級直流開關額定電流6A,直流饋線屏位于鍋爐側0m直流室,第一級直流開關32A、40A。直流電纜長度較短,本級斷路器出口處實際短路649.2~701.6A,達到斷路器額定電流的20~17.5倍,整個短路持續時間2.16~2.5ms。短路電流達到32A第一級斷路器短路瞬時動作值,越級跳閘,結果不滿足級差配合要求:短路電流未達到40A第一級斷路器短路瞬時動作值,未越級跳閘。短路電流測試曲線如圖3所示,結果滿足級差配合要求。

針對上述結論及出現的問題,提出以下整改措施:

(1)將220V饋線屏至6kV及380VPC段直流斷路器額定電流增加一個級差(40A)。

(2)在電子間增加直流分屏,各保護屏采用輻射式供電,220V直流饋線屏斷路器額定電流增加一個級差(40A)。

(3)結合實測短路電流及持續時間,選用國產GM5B-40H40A型直流斷路器,該斷路器短路試驗電流1200A,7ms不脫扣,理論值可滿足級差配合需求。

電廠采購上述型號直流斷路器進行改造后,重新進行級差配合測試未發生越級跳閘。

4火電廠直流電源系統直流斷路器配置常見問題及建議

本次試驗選取了典型的幾種直流級差配合類別,通過模擬短路電流測試斷路器的動作特性,總結了一些火電廠直流系統中的常見問題,提出建議如下:

(1)早期電廠設計時未充分考慮直流級差配合問題,往往根據經驗進行選型,部分廠用直流電源系統的設計不滿足級差要求,須進行更正與重新配置。本文中直流系統電壓為220V,短路電流較110V直流系統理論值大一倍,短路電流容易達到第一級開關的短路瞬時動作值,根據經驗選型容易發生越級跳閘問題。建議結合級差配合試驗結果及直流斷路器短路保護特性曲線重新選型。

(2)380VPC段、6kV段廠用直流末級斷路器誤配為交流斷路器,該類問題主要集中在380V段,部分開關柜廠家未按要求配置。建議全面排查后更換為直流斷路器。

(3)發變組及線路保護未按照反措要求采用輻射式供電,仍沿用直流屏頂小母線供電,級差不滿足要求時越級跳閘會造成所有保護失電。建議按照反措要求,增加直流分屏,改造為輻射式供電。

5結語

火電廠中直流電源系統具有重要的地位,特別是控制直流系統,是保護裝置安全運行的基礎保障。因此,必須提升直流電源系統的穩定可靠性,從設計階段做好直流系統的級差配置,并通過級差試驗進行驗證,根據測試結果進行整改,杜絕越級跳閘。
