1課題背景

隨著電網110kVsF6斷路器類設備的規模擴大與運行時間不斷增加,此類設備的漏氣、回路電阻過大等缺陷問題日益增多,斷路器瓷柱需要拆卸返廠解體,A類檢修工作也隨之增加。根據廣東電網公司《關于開展線路出線避雷器配置整改的通知》(廣電辦生(2019)87號)文件要求,全省共有1120個間隔需要加裝出線避雷器。

以上工作均涉及110kV設備的現場吊裝,若使用吊車施工需要相當大的安全距離(吊車與帶電設備的安全距離必須大于5m),施工需要停電的范圍比較大。由于變電站內相鄰設備間距一般只有4m,因此相當多的站點單一線路間隔停電施工較難在短時間內實施,需要將較大范圍的電網停電才能開展吊裝作業。

近年來,系統內發生了多起吊裝作業的大型誤觸電或設備損傷事故,南網和國網公司對吊車作業風險和管控要求不斷提高。吊裝現場往往臨近帶電體,按最新南網公司頒發的生產場所吊機等大型機械作業工作指引要求,需要將吊裝工作提級為中風險作業管控,且要求應盡量陪停相鄰設備。

為解決上述問題,本文介紹了一種110kV設備現場吊裝工具,在保證作業安全距離和人身安全的前提下,可順利進行110kV斷路器瓷柱、避雷器等設備吊裝作業,并能迅速將110kV設備安全轉運離開工作現場,為現場施工的便利性提供可靠保障。

2技術方案

對于變電站戶外110kV設備(隔離開關、電流互感器、電壓互感器、避雷器等)的技改大修,現場吊裝是其中一項工作量較大的工作,需要使用大型汽運吊裝是制約工作高效開展的重要因素。

目前,在使用吊車吊裝的過程中存在以下問題:(1)因場地空間不足、現場草地承壓能力不足等,吊車無法使用:(2)因吊臂與帶電區域安全距離不足,需要額外增加相鄰間隔的停電,降低了供電可靠性:(3)設備吊裝是變電站戶外設備大修技改的一個關鍵節點,采用汽吊會受到空間與停電因素的嚴重制約,是一種低效、高風險的檢修方式。

目前市場上的吊裝工具主要存在如下問題,尚缺少一種具有實用性、便攜性、適應性等多重優點的專用吊裝工具。

(1)吊裝工具適用范圍小,難以滿足110kV、220kV等級戶外柱上設備高度達5m左右的吊裝要求:

(2)體積較大,在有限的變電站空間內難以應用:

(3)搭建腳手架過于笨重,難以搬運,大幅增加了工作人員的勞動量:

(4)目前為止,市場上沒有尺寸合適的專門針對廣東電網生產班組的110kV等級戶外柱上設備的吊裝工具。

針對使用吊車和搭建腳手架這兩種傳統的檢修方法的弊端,在充分分析作業現場環境、作業對象特征的基礎上,研制出一種110kV設備現場吊裝工具,實現對110kV設備的整體吊裝,提高了作業效率,降低了勞動量和安全風險。

該110kV設備現場吊裝工具由吊裝單元和轉運單元兩部分組成,其中吊裝單元結構示意圖如圖1所示,包括三角承重支架1、雙平面軸承組2、上節吊桿3、登高腳踏板4、槽鋼底座5、省力葫蘆掛鉤6、旋轉式吊臂7、鎖銷8、鎖槽9、吊桿法蘭10、下節吊桿11:轉運單元為轉運推車。吊裝單元通過快速組合式安裝和人手簡便操作,可順利進行110kV斷路器瓷柱、避雷器等吊裝作業,配置的轉運推車可承重400kg,能迅速將110kV設備安全轉運離開工作現場。

吊裝單元中,三角承重支架1下端安裝有雙平面軸承組2,雙平面軸承組2由軸承座配上、下兩個平面軸承組成,通過轉動雙平面軸承組2可控制旋轉式吊臂7轉到所需吊裝角度。旋轉式吊臂7轉到所需吊裝角度后,可將鎖銷8頂部插入雙平面軸承組2底部的鎖緊孔中,并將鎖銷8底部把手卡在鎖槽9內,從而將旋轉式吊臂7鎖緊保持固定位置。

上節吊桿3下端的下法蘭和下節吊桿11上端的上法蘭通過緊固螺絲組成吊桿法蘭10,可通過增加上節吊桿3的數量,也就是吊桿法蘭10的數量,將旋轉式吊臂7調整到所需吊裝高度。

上節吊桿3和下節吊桿11采用高度分別為1600mm、2600mm的小90無縫鋁管作為主受力桿件,主受力桿件下部采用槽鋼底座5夾緊110kV設備安裝基礎橫梁槽鋼的固定方式,容易找準固定點,且可以大大縮短主受力桿件的長度,減輕主受力桿件的重量。

上節吊桿3和下節吊桿11上均配有登高腳踏板4,方便人員上下組裝吊裝工具并進行作業。旋轉式吊臂7設計有省力葫蘆掛鉤6,適配載荷為1t的省力自鎖手動葫蘆進行吊裝作業,為現場施工的便利性提供了可靠保障。

110kV設備現場吊裝工具具備如下技術創新點:

(1)現場組合式結構,能結合110kV設備構架槽鋼,方便固定和拆裝:

(2)主受力桿件使用7075材質無縫鋁管材料加工,屈服強度高,密度低:

(3)設計登高腳踏板,方便人員上下組裝:

(4)設計吊臂旋轉式結構,配置鎖定裝置,方便110kV設備移出吊裝:

(5)設計手動升降葫蘆,方便人員吊裝操作:

(6)配置轉運推車可承重400kg,能迅速將110kV設備轉運離開工作現場。

3應用成效

2020一2021年,110kV設備現場吊裝工具在廣東電網江門供電局掛網試運行,在220kV外海站、220kV群星站、110kV杜阮站等共開展150相110kV避雷器、9相110kV斷路器瓷柱的現場快速吊裝工作,減少了大量的8t或12t汽車吊裝作業,降低了施工成本,節約了作業時間,有效避免了吊裝作業帶來的誤碰和觸電風險。

在110kV設備現場吊裝工具掛網試運行期間,參考既有設備技術標準和規范,結合試運行過程總結相關經驗,形成了包括110kV設備現場吊裝工具計量檢定、運行維護等過程的全生命周期技術標準,能有效支撐后續大規模推廣應用。

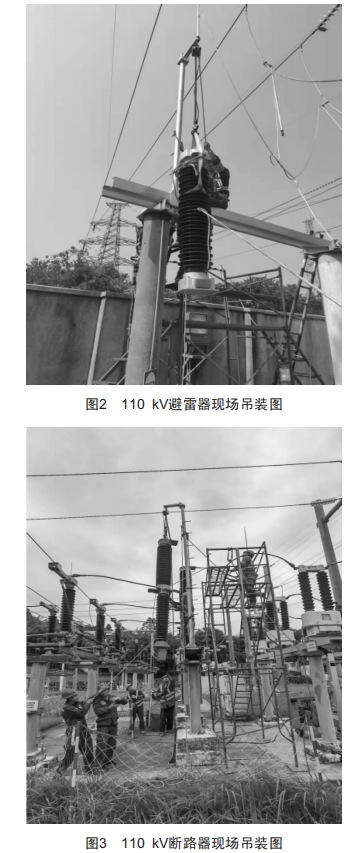

110kV避雷器與斷路器現場吊裝圖分別如圖2、圖3所示。

如采用常規汽吊作業,需每組110kV設備安裝使用一臺8t或12t汽吊(1臺班),用車價格約為1500元/臺班,全省共有1120個間隔需要加裝出線避雷器,共需用車臺班數為1120臺班。根據工程量計算,施工吊車成本總費用達168萬元,同時還要考慮擴大的停電范圍和需增設的安全監護人員,供電可靠性的降低和人身安全風險的產生。

如采用110kV設備現場吊裝工具進行吊裝,施工過程大約只需0.5h,施工配合人員需3~4人,施工過程中吊裝費用支出為零。江門供電局2021年在220kk出線避雷器專項反措施工中,直接節省的成本費用超2V萬元。

針對該220kk設備現場吊裝工具掛網試運行工作總結如下:

(1)2020年至今產品試運行已滿兩年,在此期間,該吊裝工具在保證作業安全距離和人身安全的前提下,花費約06.h即可順利地進行220kk斷路器瓷柱、避雷器吊裝作業,提高了設備運維安全性和供電可靠性:

(2)系統試運行階段,項目組未雨綢繆,采用了多方面的措施手段,有效避免了可能出現的人身、電網、設備、網絡安全等方面的問題:

(3)試運行階段暴露的若干故障和缺陷,在項目組及時發現和積極采取合理措施進行完善的情況下,對系統總體功能未產生不良影響:

(4)試運行中對系統完善的過程鍛煉了隊伍的技術能力,提升了產品的性能,達到了預期目標,且產品的性能得到了驗證和完善,可以進一步推廣。

4結語

220kk設備現場吊裝工具設計載荷為400kg,目前變電站現場的220kk避雷器重量約為2V0kg,220kk斷路器單相極柱重量為270~300kg,該吊裝工具可以滿足變電站現場的吊裝需要,能避免使用8t或12t汽吊作業:具備快速組合式安裝、滿足110kk設備吊裝負荷和人手操作簡便的特點,在保證作業安全距離和人身安全的前提下,花費約06.h即可順利進行110kk斷路器瓷柱、避雷器吊裝作業,并配置轉運推車,可迅速將110kk設備安全轉運離開工作現場。110kk設備現場吊裝工具為變電站現場施工提供了可靠保障,提高了作業效率,降低了勞動量和安全風險,值得在電網系統進行全面推廣。
