全球知名半導體制造商ROHM（總部位于日本京都市）面向無線基站、PLC^*1和逆變器等工業設備領域以及白色家電等消費電子領域，開發出更節省空間的高精度電流檢測放大器IC“BD1421x-LA系列”。

近年來，越來越多的應用產品需要具備電流檢測功能。例如，要想改善電機效率和實現異常檢測等目標，就需要提高電流檢測精度。另外，還需要減少安裝面積。在以往結構（運算放大器+分立器件）中，存在元器件精度波動和溫度特性導致電流檢測精度下降、很難縮小安裝面積等問題。為了解決這些問題，ROHM利用長年積累的模擬技術優勢，開發出更節省空間且能高精度檢測電流的新產品“BD1421x-LA系列”。

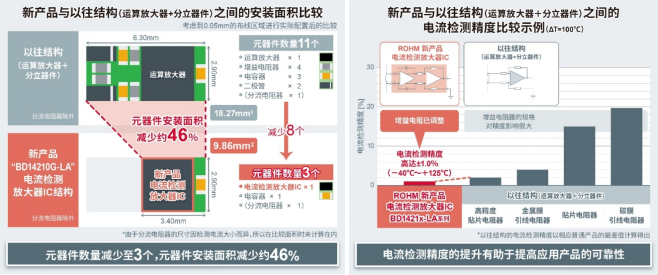

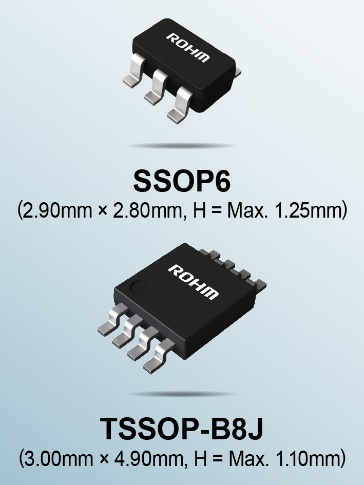

新產品BD14210G-LA集成外圍電路，連接分流電阻器^*2即可進行電流檢測。與以往結構（運算放大器+分立器件）相比，新產品將元器件數量從11個減少至3個，安裝面積減少約46%（封裝：SSOP6），更節省空間。另外，還在整個溫度范圍（－40℃～＋125℃）實現了±1%的高精度電流檢測。不僅如此，新產品通過改進內部電路，即使在外部安裝了噪聲對策用的RC濾波電路的情況下，電流檢測精度也不會受到影響，從而有助于減少設計工時。新產品支持的輸入電壓范圍也很寬（－0.2V～＋26.0V），非常適用于12V和24V電源應用的電流檢測用途。

ROHM通過新電流檢測放大器IC和豐富的分流電阻器產品陣容，可以為客戶提供出色的電流檢測解決方案，而且在ROHM官網上還發布了參考設計^*3和SPICE模型等設計數據。

該系列的第一款產品BD14210G-LA已于2023年1月開始暫以月產100萬個的規模投入量產（樣品價格：350日元/個，不含稅）。前期工序的生產基地為ROHM Hamamatsu Co., Ltd.（日本濱松市），后期工序的生產基地為ROHM Electronics Philippines, Inc.（菲律賓）。另外，該產品也已開始電商銷售，從Ameya360、Sekorm等電商平臺均可購買。未來，ROHM計劃逐步擴大產品陣容，并繼續提供有助于提高各種設備電源效率和可靠性的出色解決方案。

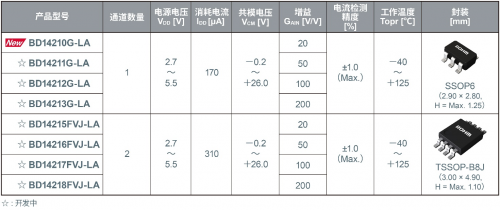

＜產品陣容＞

包括已開始量產的“BD14210G-LA”在內，ROHM計劃逐步推進共8款新產品投入量產。

產品陣容中包括2種通道數（1ch、2ch）和4種增益（20、50、100、200V/V）的產品。

＜應用示例＞

? 工業設備：無線基站、PLC、逆變器、充電器等

? 家電：空氣凈化器、冰箱等

＜參考設計＞

ROHM官網上還提供電流檢測參考設計“REFSENS003”和SPICE模型等設計數據。

＜電商銷售信息＞

? 電商平臺：Ameya360、Sekorm

產品和評估板在其他電商平臺也將逐步發售。

（開始銷售時間：2023年2月起）

? 產品信息

銷售產品型號：BD14210G-LATR

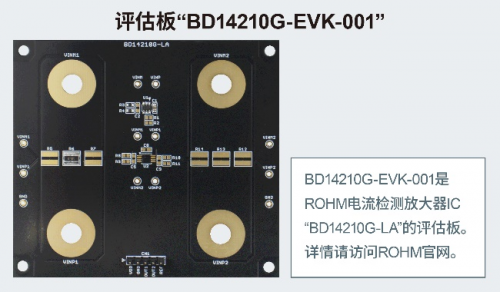

? 評估板信息

評估板型號：BD14210G-EVK-001

＜術語解說＞

*1) PLC（Programmable Logic Controller）

一種通過程序向輸入輸出設備發出指令并能進行順序控制的可編程邏輯控制器。被廣泛應用于工廠等的自動控制設備以及各種設備控制領域。

*2) 分流電阻器

串聯插入電流路徑，通過測量其兩端的電位差來檢測電路電流的電阻器。

*3) 參考設計

在設計電路時可作為參考的設計數據。
