2023年3月7日 - 美國柏恩 Bourns 全球知名電子組件領導制造供貨商，擴展領先業界的大功率厚膜電阻系列，今日推出了 PLN0xx-ED21 平面變壓器。新款變壓器其先進特性可滿足當今高頻、小空間功率轉換應用的需求。這些正激變壓器設計出色的高容積功率密度、低損耗和卓越的效率，具有緊湊、低高度的外觀設計，從而提供更高的可靠性，具有卓越的熱導性和散熱性能。

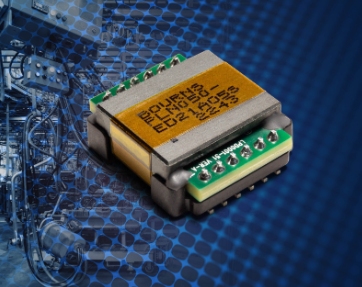

Bourns® PLN0xx-ED21 系列 平面變壓器

Bourns 平面式變壓器組件的誕生增加了設計靈活性，并且由于交流阻抗損失顯著降低，比傳統繞線變壓器設計具有效率和功率密度優勢。PLN0xx-ED21 系列平面變壓器提供 48 瓦至 70 瓦的輸出功率，輸入電壓范圍從 33 至 57 VDC，開關頻率為 250 kHz。該系列具有 0.29μH 至 0.60μH 的低漏電感和 81.6 (V-μsec) 的伏秒容量，此外還提供 33 V 至 57 V 輸入電壓， 4 至 14 A 輸出電流下的 5 V 至 12 V 輸出電壓，以及多種匝比。這些特點和其緊湊的設計使 Bourns® PLN0xx-ED21 系列平面變壓器成為高密度工業電源系統、低輪廓開關電源、LED 照明應用、電池管理系統、PoE 應用和許多其他正激變壓器應用的理想功率轉換解決方案。

Bourns 新款平面變壓器系列均采用標準印制線路板 (PWB) 材料用于變壓器繞組，并焊接到 SMT 頭上，以創建一個易于使用的表面貼裝組件，從而有助于組裝。此外，Bourns 定制磁性產品工程師能夠支持該平面變壓器系列的許多修改和定制請求。
