2023年3月30日，鼎陽科技發布了SDS1000X HD系列高分辨率示波器，該系列具備12-bit高分辨率，最高帶寬200MHz，存儲深度可達100 Mpts， Sequence 模式下，波形捕獲率最高達400 000幀/秒，可以實現高速瞬態信號的快速捕獲與高精度分析，在進行信號整體性能特性測試時，讓波形細節特征也一覽無余，幫助用戶更快、更準地發現并定位問題所在。SDS1000X HD示波器全帶寬下本底噪聲僅70μVrms, 具有256級輝度等級及色溫顯示，觸發靈敏度高，觸發抖動小，支持豐富的智能觸發、串行總線觸發和解碼，支持歷史（History）模式、分段采集（Sequence）、模板測試、搜索、導航、波特圖和電源分析等高級分析模式，是瞬態異常信號捕獲、電路故障診斷、電路設計與調試的理想測試工具，可廣泛應用于高精度電源、傳感器、醫療器械、激光等領域。

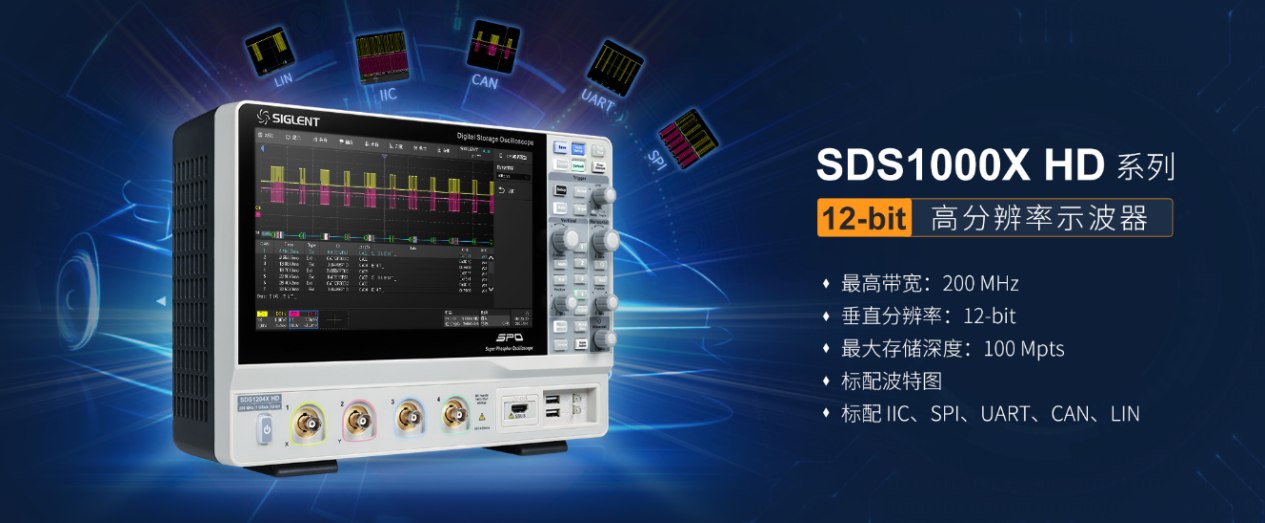

圖1. SDS1000X HD12-bit高分辨率示波器

12-bit高分辨率采樣：更好呈現波形細節

SDS1000X HD采用了12位模數轉換器，可實現4096量化等級，是傳統8-bit示波器信號分辨能力的16倍，再結合優異的本底噪聲，能夠使捕獲到的波形更加“干凈清晰”地呈現在屏幕上，有利于觀察以及精準測量。

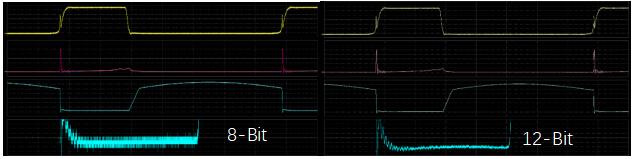

圖2.12-bit示波器能清楚地展示飽和電壓的細節

（在開關電源測試中，需要關注MOSFET的Vds飽和壓降）

分段采集：高效捕獲異常

分段采集將波形儲存空間分成多段，每段空間存儲一個觸發幀，最大可以采集80000個觸發事件，在Sequence 周期內可最大限度地降低觸發事件之間的間隔時間（小至2.5μs），提高了對異常事件的捕獲概率。Sequence模式下采集的所有波形段可以一次性全部映射到屏幕上，也可以通過History進行單幀回放。

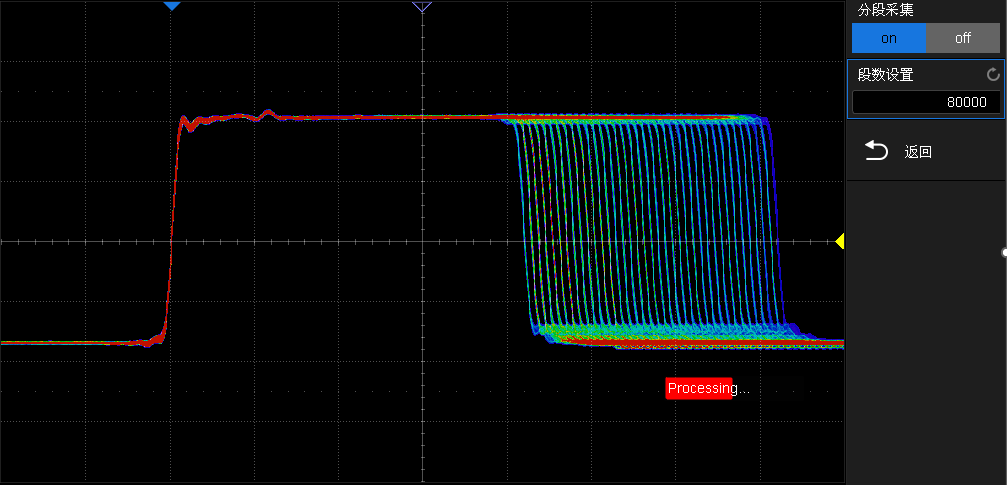

圖3. SDS1000X HD支持分段采集，最大可采集80000個觸發事件

豐富的觸發功能：精準定位觸發事件

SDS1000X HD系列提供多種觸發模式，可用于精確隔離相關信號事件,除邊沿、斜率、脈寬和欠幅等簡單的觸發外，還支持復雜的觸發條件，例如碼型觸發和視頻觸發，此外，還標配豐富的總線協議觸發，包含I2C、SPI、UART、CAN、LIN，能夠幫助使用者在繁雜的采樣信息中快速鎖定感興趣事件。

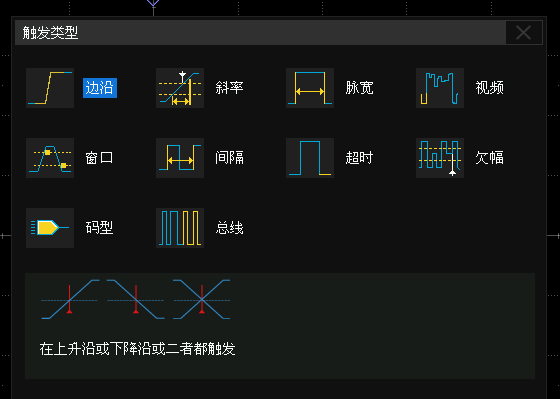

圖4. 多種觸發模式幫助鎖定波形

標配5種解碼：適用于嵌入式設計、汽車電子調試

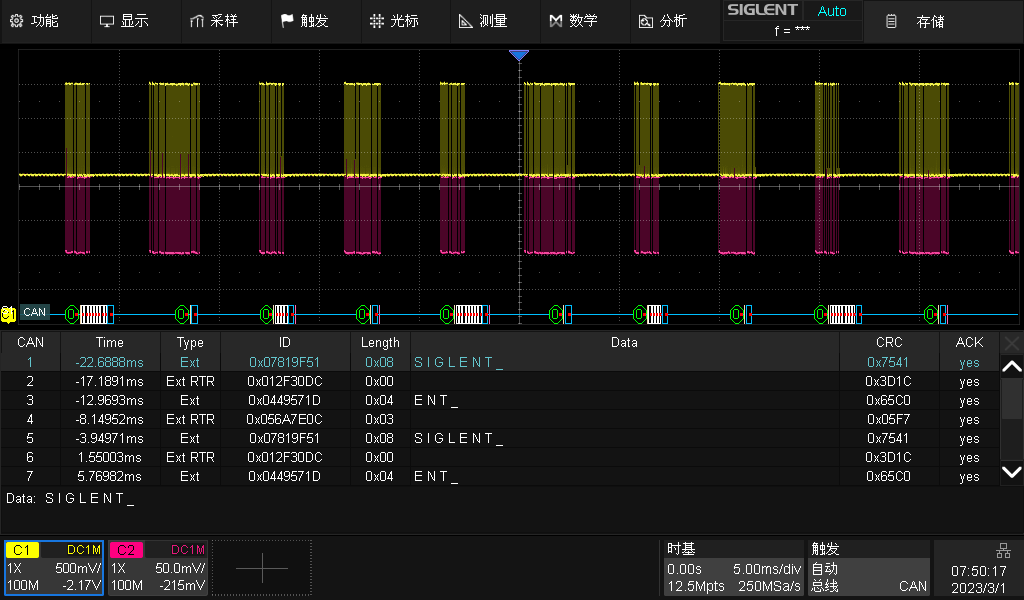

支持I2C、SPI、UART、 CAN、 LIN多種協議。波形顯示區顯示總線信號的原始波形，總線顯示區顯示總線的解碼結果，并且解碼結果能夠以十六進制、十進制、二進制或ASCII格式顯示，列表顯示區則可在存在多個總線幀時顯示每一幀的時間標簽和解碼結果，可同時解碼2路并行總線，每路總線在屏幕側邊以圖標形式顯示，此外，信號和總線配置的設置還可以通過拷貝與觸發同步。

圖5. FFT可實時顯示頻譜，標記峰值與諧波以及顯示幅度值

模板測試：高速驗證產品質量

基于硬件的模板測試功能，最高每秒可執行70 000次測試。根據用戶自定義的垂直和水平容限生成模板，通過比較被測信號是否觸碰模板判斷測試是否失敗，不僅可以預先設定測試失敗時采集停止以及蜂鳴器告警，還可以將失敗幀自動截圖或存入歷史幀，非常適用于長期無人值守時監測異常信號。

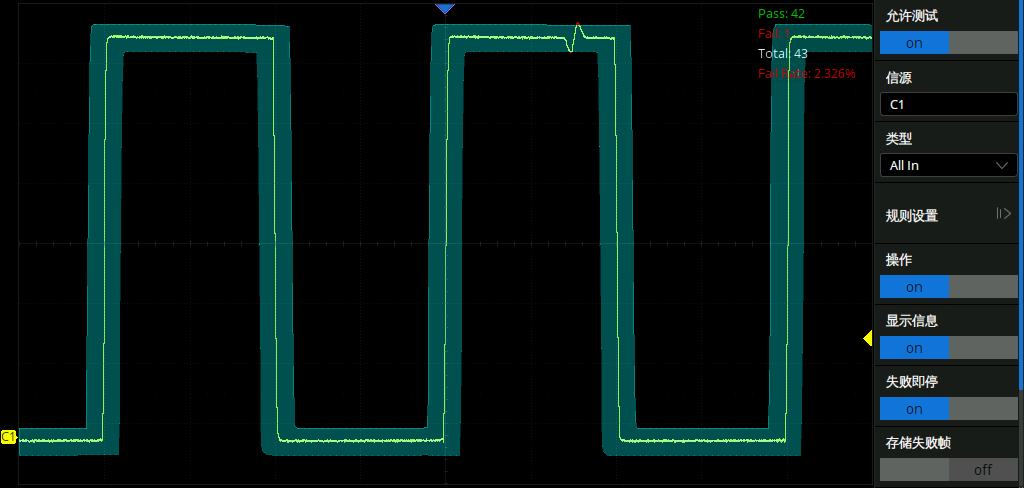

圖6. 模板測試發現異常信號

數學運算：4路并行提高效率

4條獨立的Math波形，支持20多種常用數學運算，除基本數學運算外，示波器還提供導數、積分、對數等代數運算，此外還支持公式編輯器自定義運算表達式，用于實現復雜的嵌套運算，數學運算波形和測量結果可用作其他數學運算的參數。

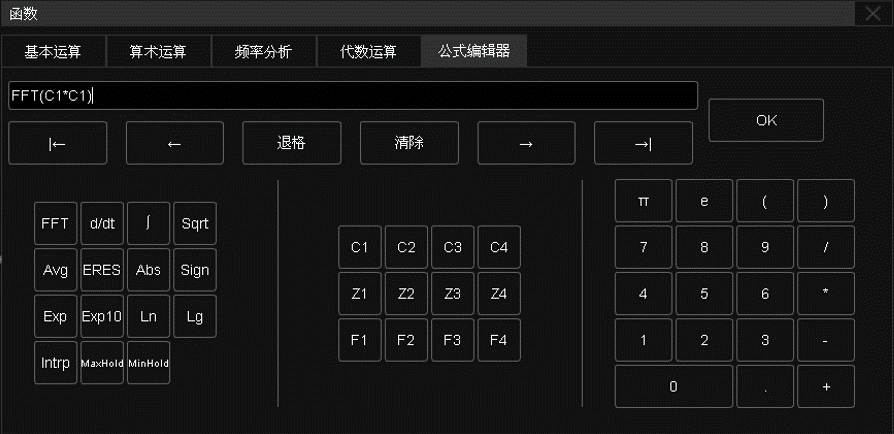

圖7. 公式編輯器支持自定義運算表達式

FFT :時域與頻域的完美結合

通過硬件加速的FFT 功能，最大運算點數為2M點，在提供優越的頻譜分辨率的同時，仍然能夠保持較高的頻譜刷新率。支持多種窗函數，支持普通、平均、最大值保持等模式，支持自動標記峰值點并形成列表。

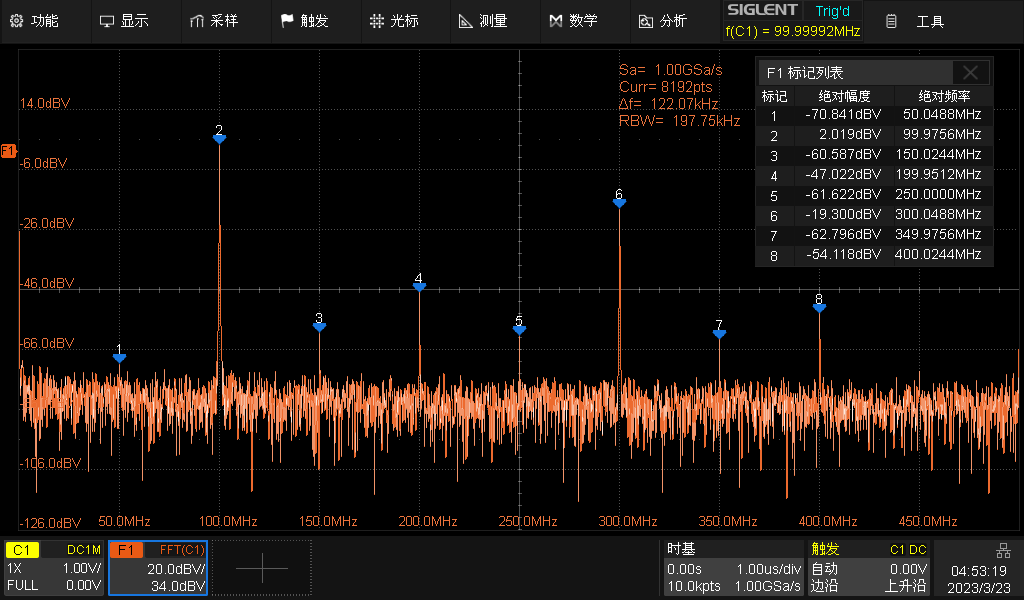

圖8. FFT可實時顯示頻譜，標記峰值與諧波以及顯示幅度值

電源分析：助力電源設計與評估

電源分析功能能夠幫助用戶快捷測量和分析電力電子領域中的多個項目，如電源質量, 諧波, 浪涌電流, 開關損耗,輸出紋波, 瞬變響應等，選擇電源分析功能后，可根據連接指南正確連接電壓和電流探頭，此外，和波特圖軟件相配合還可以對電源環路響應進行測量分析，在一定情況下可取代昂貴的網絡分析儀，可廣泛應用在開關功率器件參數測量、電源控制回路調制特征分析和線路功率諧波分析等領域。

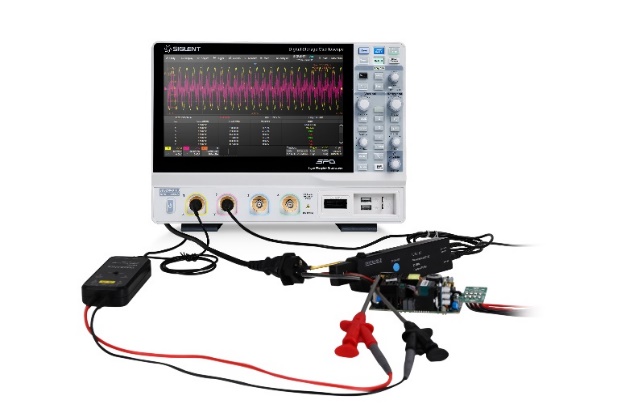

圖9. 電源質量分析

數字邏輯信號分析：實現混合信號采集與分析

通過16路邏輯分析儀探頭可為儀器增加16路數字通道，同時不影響其他測試功能，可以快速解決模數混合信號設計與分析等問題。

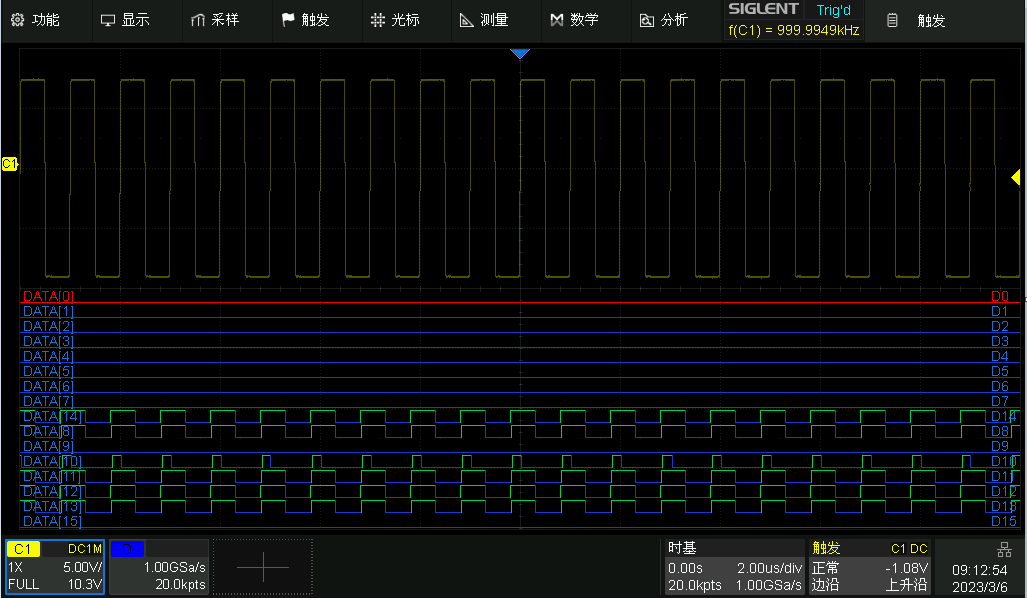

圖10.16路數字通道實現混合信號的分析

25MHz USB任意波形發生器：節約空間節省預算

USB任意波形發生器提供了 25MHz 的預定義波形輸出，包括正弦波、方波、三角波、脈沖波、噪聲、直流以及45種內建任意波，用戶也可通過EasyWave上位機軟件編輯任意波形，適合注重工作臺空間和預算的教學實驗室或設計實驗室使用。

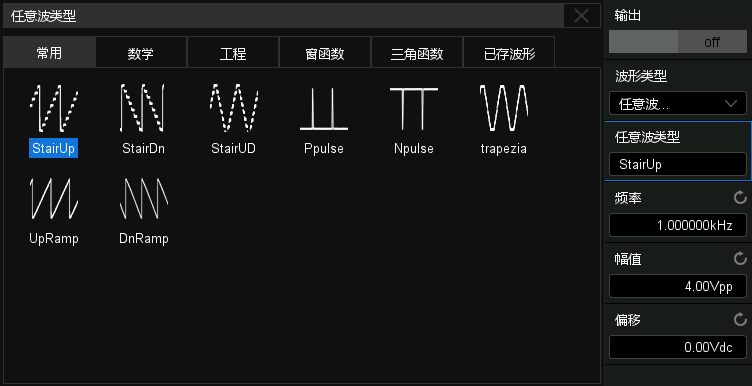

圖11. USB任意波形發生器提供多種常見波形
