引言

刺梨是云貴高原等地區的天然野果,貴州的刺梨品種最多,果實產量居全國之首,刺梨樹高1~2.5m,果實呈扁球形或圓錐形,表面布滿毛刺。由于風味獨特并且具有較高的營養價值和醫用價值,刺梨深受廣大消費者喜愛,在四川、河南等地有大量的人工種植,至今仍廣泛分布于山區。但是由于刺梨生長在帶刺的刺梨樹枝上,樹枝生長又參差不齊,部分樹枝直立生長,部分樹枝則向四周生長,通常一株刺梨樹呈"籠狀",刺梨本身表面又布滿毛刺,這些都給刺梨的采摘收獲工作帶來了巨大的不便。在豐產刺梨的貴州山地,目前還是采用人工戴上較厚的防刺手套進行采摘,這種手工作業方法不僅耗費過多的人力,而且工作效率低,不能滿足現代產業化的作業要求。

近年來,刺梨產業發展迅速,多用于果汁飲品、化妝品,刺梨中有效成分的藥用價值及其基礎研究也開展得如火如茶。

國內外學者對刺梨的研究主要集中在刺梨種植管理及養護、刺梨產品的加工和保存、刺梨中一些成分在臨床醫學中的應用、刺梨生物活性成分的開發等方面,對刺梨采摘方面相關設備的研究相對較少,導致切實可用的采摘器捉襟見肘。

現有的一種便攜式變徑球形刺梨采摘器,攜帶方便,且據報道能有效進行刺梨采摘,其在采摘過程中也能一定程度上避免損壞刺梨樹枝,但其伸縮桿調節長度太短,不利于特殊高度和特殊地形下的刺梨采摘。

貴州大學羅兵、張建敏基于TRIZ和AD理論設計出耙型刺梨采摘機,從其工作原理可見,該刺梨采摘機采摘中易折斷刺梨樹枝丫,導致來年刺梨減產。

貴州師范大學的黃遠翔等人設計了一種便捷式刺梨采摘機,采用三個成一定角度的球形滑動刀頭來切斷刺梨果柄莖,采摘后的刺梨通過管道進入收集器,并實現初步分級,但從其工作原理可見,對于個體較大的刺梨,三滑動刀滑動切斷果柄時會把刺梨果實壓碎,壓碎的刺梨在空氣中易被氧化、腐敗,影響采摘質量,不符合采摘作業要求。

可見,現有為數不多的刺梨采摘機,都或多或少地存在著一些小弊端,給生產應用帶來了不便,不滿足刺梨大面積種植后采摘的工業化作業需求。

綜上,本文擬設計一種結構簡單、輕巧,使用方便,可根據刺梨與人手間的距離來調節伸縮桿長度,且采摘過程中不會損傷刺梨樹枝丫,更不會壓碎個體較大刺梨的可伸縮便攜式刺梨采摘器,旨在為刺梨大面積種植后工業化采摘提供一定的實踐指導,并為相關采摘器的設計提供一定的技術參考。

1總體結構及工作原理

1.1總體結構

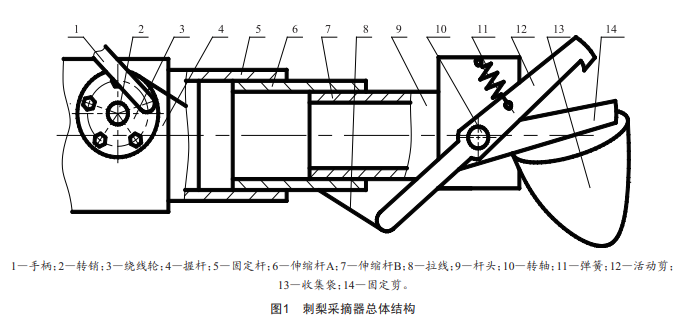

本設計的可伸縮便攜式刺梨采摘器主要由伸縮桿、收集器、剪切器和繞線裝置等部分組成,如圖1所示。

伸縮桿是由固定桿(5)、伸縮桿A(6)和伸縮桿B(7)三段空心方管組成,三段桿的內外壁相互形成緊滑動配合,可在0.6~1.5m長度范圍內實現自由伸縮,固定桿安裝在握桿(4)上。剪切器由桿頭(9)、轉軸(10)、彈簧(11)、活動剪(12)和固定剪(14)組成桿頭(9)與伸縮桿B(7)固定配合,桿頭(9)上緊固安裝轉軸(10)和固定剪(14),轉軸(10)上安裝帶鉤頭的活動剪(12),固定剪上安放收集袋(l3)。繞線部分由帶拉線的繞線輪(3)、手柄(1)、轉銷(2)和拉線(8)組成,拉線(8)可隨著伸縮桿長度的變化,通過轉動繞線輪(3)實現對應伸縮。其中轉銷(2)固定安裝在握桿(4)上,轉銷(2)上安裝帶有5個均勻分布正六邊形孔的繞線輪(3),繞線輪(3)上纏繞拉線(8)和安裝手柄(1),拉線(8)的另一端連接在活動剪(12)的不帶切削刃口的一個端頭。

1.2工作原理

采摘刺梨作業前,依據需采摘刺梨與人手間的距離,調節伸縮桿A(6)和伸縮桿B(7)的伸出長度來獲得一段適宜的桿長。此時,繞線輪(3)繞轉銷(2)轉動來拉緊或放松拉線(8),使活動剪(12)與固定剪(14)間呈一定角度:隨后,把手柄（1）以一定方位安裝到繞線輪(3)上的某一正六邊形孔內,以待進行刺梨采摘。

采摘刺梨時,手四指彎曲拿著握桿(4),大拇指輕壓靠在手柄（1）上,移動整個采摘器,使刺梨果柄卡入活動剪和固定剪構成的角度內。此時,大拇指壓下手柄（1）使繞線輪(3)繞轉銷(2)逆時針轉過一定角度繞緊拉線(8),拉線(8)使活動剪(12)繞轉軸(10)順時針轉過一角度,活動剪(12)便壓向固定剪(14

),剪斷刺梨果柄,刺梨掉入收集袋,完成一次采摘作業。

采摘刺梨結束時,大拇指松開手柄（1）,活動剪(12)在彈簧作用下繞轉軸(10)逆時針轉過一角度進行復位,等待下一次采摘刺梨作業。

2主要零部件的設計

2.1伸縮桿的設計

因刺梨樹枝丫呈"籠狀"平鋪生長,有時一些刺梨樹還被種植在坡度較大的斜壁土地里,此時采摘刺梨樹中部枝丫上的刺梨或斜壁土地里生長的刺梨,人不易靠近采摘點,就需支撐桿較長的刺梨采摘器。因而,設計可在一定長度內自由伸長與縮短的刺梨采摘器,以適應不同距離的刺梨采摘至關重要。

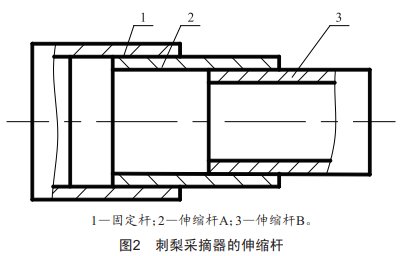

圖2為本文所設計可伸縮便攜式刺梨采摘器的伸縮桿組,其由三段長度為0.6m的固定桿（1）、伸縮桿A(2)和伸縮桿B(3)組成,三段桿橫截面為正方形,以防止桿間發生轉動,三段桿內外壁采用H7/p6的輕過盈配合,以保證獲得一定的過盈量,在伸縮桿未受到沿桿的軸向載荷時,不會發生自由伸縮。當給桿施加軸向載荷時,又不需要過大的軸向力便可使桿產生軸向伸縮以獲得所需的一段長度,以適應采摘距離的需求。為防止桿在伸長過程中受力過大,產生軸向拉出、脫節分離,在伸縮到極限位置時,設置有卡扣。

2.2剪切器的設計

剪切器是刺梨采摘機的重要部件,直接決定著采摘刺梨的效率和質量,同時要求在進行刺梨采摘時,又不能損傷刺梨樹枝丫,以保證刺梨的來年產量。

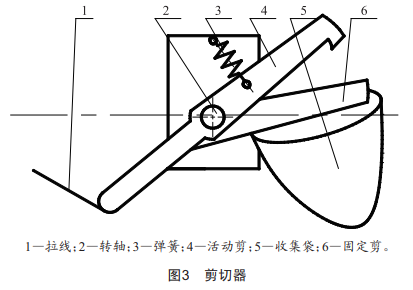

本文設計的剪切器總體結構如圖3所示,其主要由拉線（1）、轉軸(2)、彈簧(3)、活動剪(4)和固定剪(6)等組成?；顒?dòng)剪(4)安裝在轉軸(2)上,可轉動,其一端連接拉線（1）,另一端連接拉力彈簧(3),活動剪(4)全長120mm,與固定剪(6)相配的剪刀刃口長度50mm。為使采摘剪切刺梨時更加省力,彈簧(3)安裝在離轉軸(2)中心20mm處,拉線(1)固定在離轉軸(2)中心60mm處。同時,因刺梨的果柄較短,為4~8mm不等,因此活動剪(4)與固定剪(6)在剪切刃口段的總厚度不超過4mm,以保證它們能夠順利深入刺梨與結刺梨的樹枝之間,完成對刺梨果柄的順利剪切。收集袋(5)的開口沿邊離固定剪(5)下邊緣30mm,大于刺梨半徑,即收集袋(5)不會阻礙固定剪(6)伸入刺梨果柄處。

2.3繞線裝置的設計

繞線裝置一是配合刺梨采摘器伸縮桿的縮短與伸長,進行拉線(4)的收放,二是實現剪切刺梨果柄時,拉動活動剪向固定剪轉動進行果柄的剪切。

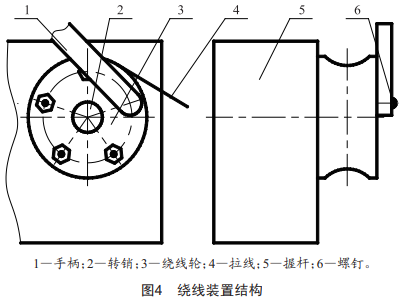

本文中設計的繞線裝置結構如圖4所示,其主要由手柄(1)、轉銷(2)、繞線輪(3)、拉線(4)、握桿(5)和螺釘(6)等組成。繞線輪(3)直徑70mm,厚度20mm,圓柱面上開設弧形凹槽以收納拉線(4),一個端面上開設5個均布的六邊形盲孔,槽底中心加工出M3的螺紋孔,以固定手柄(1)。設置5個均布的六邊形盲孔,主要是適應伸縮桿自由伸縮時,在確?；顒?dòng)剪與繞線輪(3)之間的拉線(4)長度時,始終使與之配合的手柄(1)留有一個與伸縮桿軸線適宜的角度,以保證轉動手柄(1)操作方便,能順利剪切下刺梨。

繞線輪(3)通過轉銷(2)安裝在握桿(5)上,并可繞轉銷(2)進行正反轉動以實現拉線(4)的收放。與繞線輪(3)配合的手柄(1)長150mm,寬與厚均為15mm,一端鑄出與繞線輪(3)上的六邊形不通孔配合的六邊形柱,柱中心加工出直徑4mm的通孔,以通過M3的螺釘緊固在繞線輪(3)上。

3結語

本文所設計的采摘器能根據人與刺梨樹的位置進行桿長的自由伸縮,以實現不同位置的刺梨采摘,且其結構簡單、輕巧,便于攜帶與使用。采摘刺梨過程中,人不會損害刺梨樹枝丫,也不會壓碎個體較大的刺梨。
