據 21ic 獲悉，近日通信和存儲芯片大廠 Marvell 發布了數據中心芯片，該芯片采用臺積電 3nm 制程工藝制作了高速率、高帶寬的芯片間接口模塊。在該節點中的業界首創硅構建模塊包括 112G XSR SerDes(Serializer / Deserializer)、Long Reach SerDes、PCIe Gen 6 / CXL 3.0 SerDes 以及 240 Tbps Parallel Interconnect，用于管理數據基礎設施中的數據流。

根據官方描述，SerDes 和并行互連在芯片中充當高速通道，用于在chiplet內部的芯片或硅組件之間交換數據，與 2.5D 和 3D 封裝技術兼容，如臺積電領先的2.5D CoWoS(Chip-on-Wafer-on-Substrate)解決方案，并將使 Marvell 能夠?yàn)槠浠A(chǔ)設施產品開發一些最先進的 multi-die、多芯片封裝系統(SiP)。這些技術將消除系統級瓶頸，以推進最復雜的半導體設計。

此外，SerDes 還有助于減少引腳、走線和電路板空間，從而降低成本。超大規模數據中心的機架可能包含數以萬計的 SerDes 鏈路。Marvell 提供的數據表示新的并行芯片到芯片互連可實現高達 240 Tbps 的聚合數據傳輸，比多芯片封裝應用的可用替代方案快 45%，也就是說，互連傳輸速率相當于每秒下載 10000 部高清電影，盡管距離只有幾毫米或更短。

Marvell 將其 SerDes 和互連技術整合到其旗艦硅解決方案中，包括 Teralynx 開關、PAM4和相干 DSP、Alaska 以太網物理層 (PHY)設備，OCTEON 處理器、Bravera 存儲控制器、Brightlane 汽車以太網芯片組和定制 ASIC，為一些像機器學習這樣具有挑戰性的基礎設施用例優化定制 ASIC 解決方案。 而轉向 3nm 工藝使工程師能夠降低芯片和計算系統的成本和功耗，同時保持信號完整性和性能。

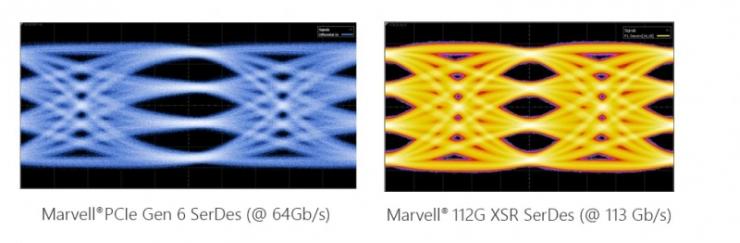

如下圖，其中左圖的藍線表示為 PCIe Gen 6 / CXL 3.0 優化 3nm SerDes 的高性能信號，而右圖的橙線表示為 112G XSR 優化的低延遲 3nm SerDes 信號。芯片間的并行連接速度可以達到 240 Tbps，比多芯片應用的可用替代方案快 45%。雖然傳輸距離只有幾毫米甚至更短，但每秒可下載 1 萬部高清電影。

Marvell 中文翻譯為美滿電子科技公司(Marvell Technology Group)，是一家總部位于硅谷的美國芯片制造商，專門制造存儲、通訊以及消費性電子產品芯片。由周秀文(Sehat Sutardja)博士、妻戴偉立(Weili Dai)、弟周秀武三人共同創立于1995年。

Marvell 在中國上海設有研發中心，是全球頂尖的無晶圓廠半導體公司之一，也是全球發展最快的半導體公司之一。公司在全球的員工數量近 6000 名，國際研發中心遍布美國、歐洲、以色列、新加坡和中國，并在存儲、通信、智能手機和消費電子半導體解決方案等領域占有領先地位。
