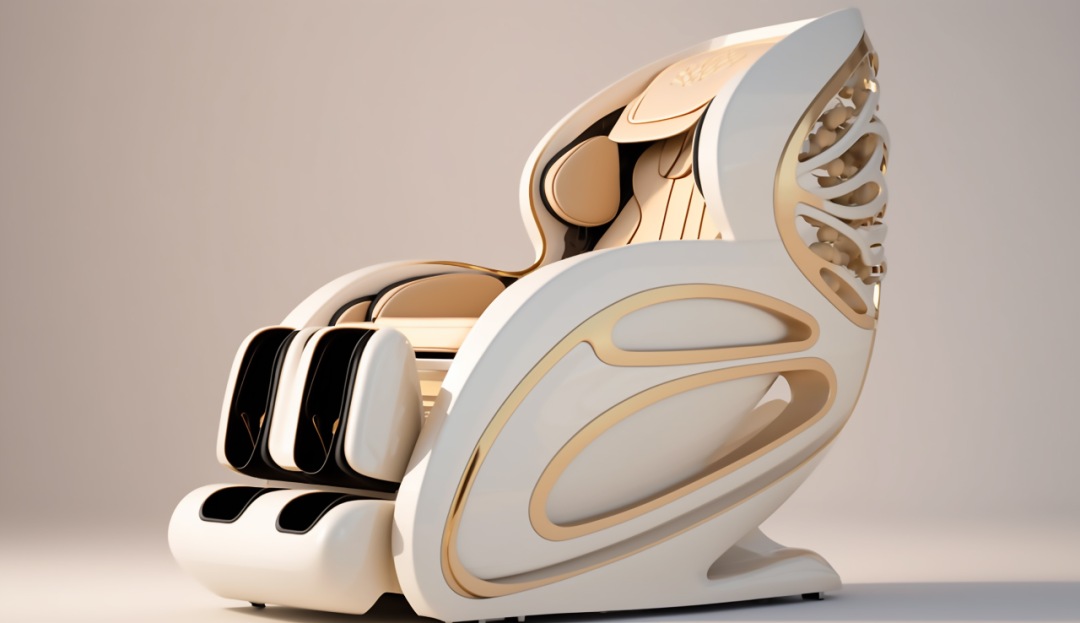

隨著工作和生活節奏的加快，當代人壓力越來越大，為了緩解生活壓力所帶來的身體疲勞，多數人選擇改善生活質量來提升幸福感，按摩椅就是不二之選，緩解身體疲勞的同時還能提高生活質量。本期應用方案指南，我們將為大家詳細講解拓爾微在按摩椅上的BOM解決方案及5款特色產品的應用要點，知識點多多，大家做好筆記哦~按摩椅的核心部件包括：主板、馬達、機械手等，這些部件需要搭載不同功能的芯片以實現按摩椅的功能。所以想要產品實力好——高功率、低噪聲、高可靠，芯片解決方案必須得選好!拓爾微按摩椅方案全而優：標準控制板讓按摩更到位，語音控制板讓控制更智能，電源控制板讓充電更高效!

集成化優勢，替代繼電器、分立器件—TMI8360SP

提高集成度是消費電子領域永恒的追求，按摩椅作為一種新生活的必需品當然也不例外。拓爾微順應集成化趨勢，為按摩椅應用量身定制了中壓大電流驅動IC TMI8360SP，用以替代PCB面積大且元器件復雜的繼電器方案和分立方案。與繼電器方案相比，TMI8360SP集成方案在外圍、PWM調速、聲音、保護功能、抗干擾和使用壽命等方面都有明顯優勢。

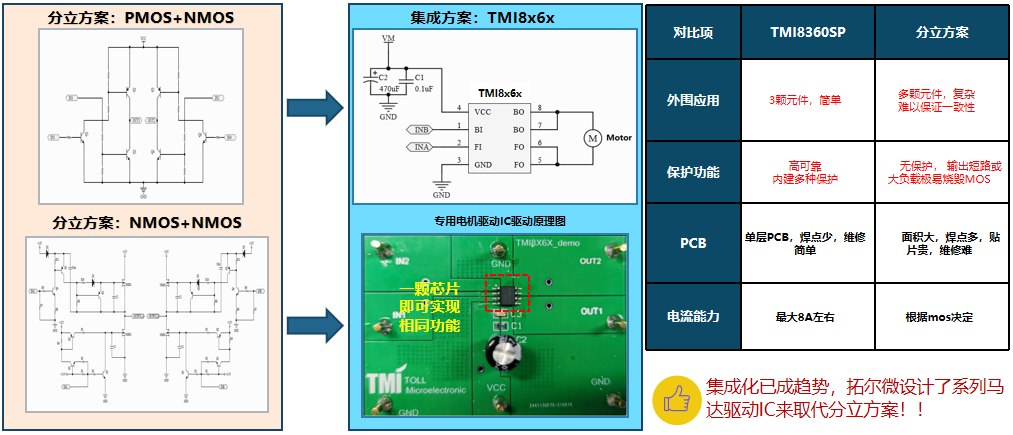

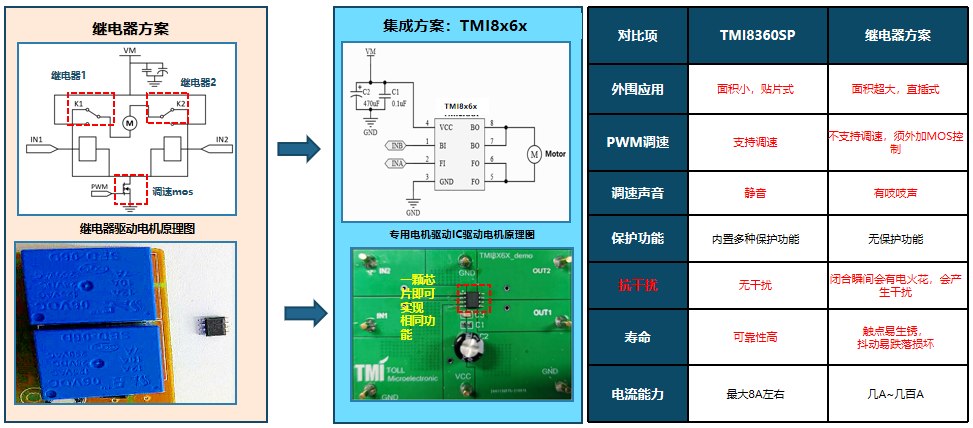

TMI8360SP替代繼電器方案

TMI8360SP在替代P+N或者N+N的分立方案時，可極大提升集成度和可靠性。

TMI8360SP替代P+N或者N+N分立方案

拓爾微TMI8360SP 具有良好的抗干擾性，并集成過熱、過流、欠壓等多種保護功能，真正地提高按摩椅電機系統的安全性，讓用戶使用更安心。同時，其最大電流達8A且支持PWM調速，讓按摩力道控制更精準，有效提升按摩效果。

40V3.5A直流馬達驅動IC—TMI8130

拓爾微TMI8130是一顆高耐壓，高集成度的直流有刷馬達驅動，持續電流為3.5A，峰值電流可達8A，具備恒定電流功能，過流和過溫保護功能，集成nFAULT錯誤恢復與指示功能，可靠性更高。

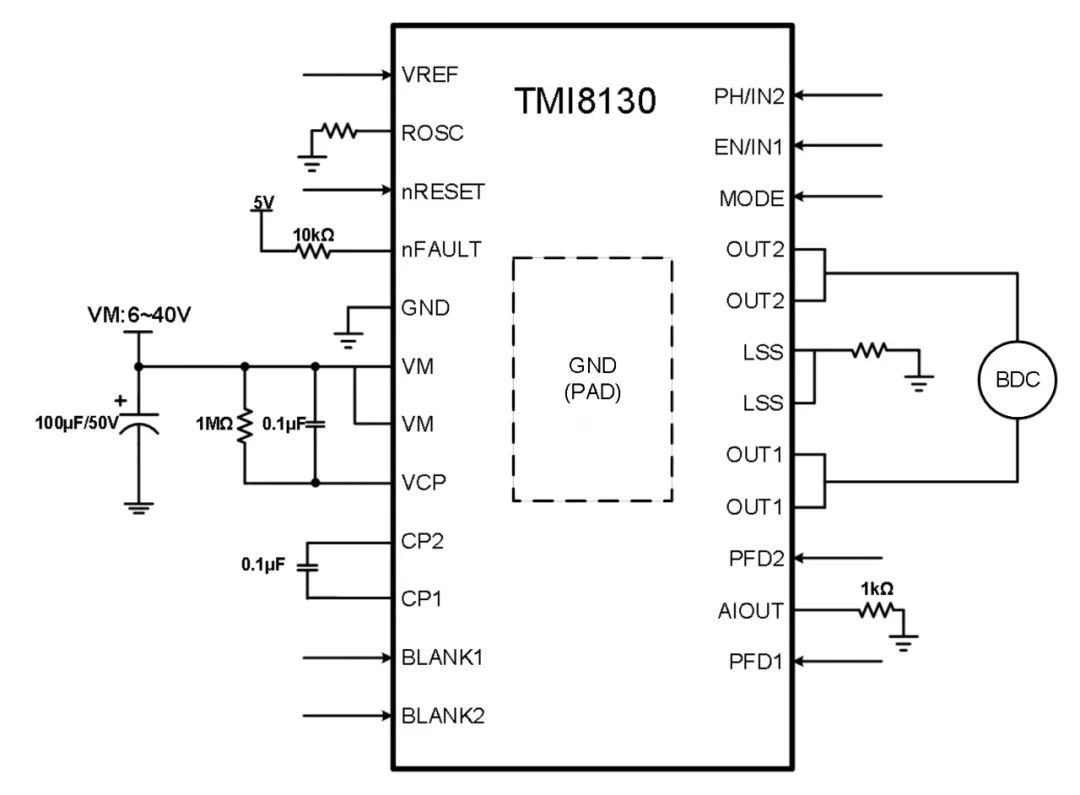

TMI8130應用原理圖

TMI8130具備Fixed Off-Time時間可調、Blank Time時間可調、電流衰減方式可調等功能，使得產品應用更加靈活，適用于智能家居中按摩椅、拖地機、掃地機等大功率應用場景。

小封裝，高可靠性的低邊驅動IC —TMI8940D

TMI8940D是一顆單芯片集成4路，最高耐壓高達37V，外圍簡單，具備內置過流、過溫保護等多種保護功能，防止芯片燒毀和有效保護產品安全應用。

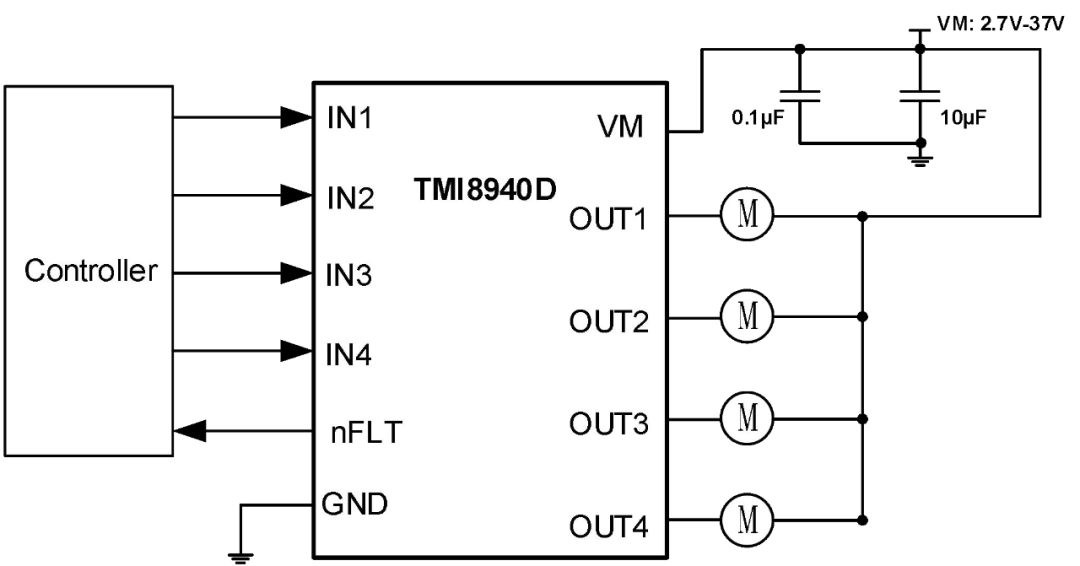

TMI8940D應用原理圖

TMI8940D具備可輸入輸出并聯增強電流能力，主要應用于驅動電磁閥和低功率有刷電機等，適用于按摩椅上小按摩部位，如枕頭，腰靠、披肩等應用場景。

高壓60V1A 異步降壓轉換器—TMI36010

TMI36010是一顆60V高耐壓的異步降壓轉換器，工作頻率支持600kHz，輕載高效，內置多種保護功能，可靠性更高!

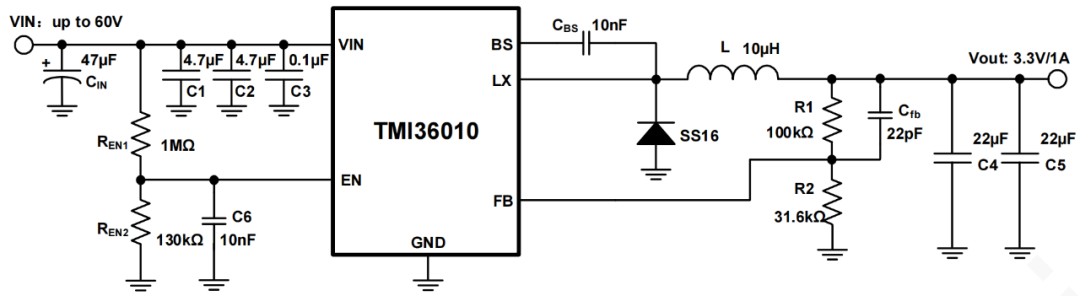

TMI36010應用原理圖

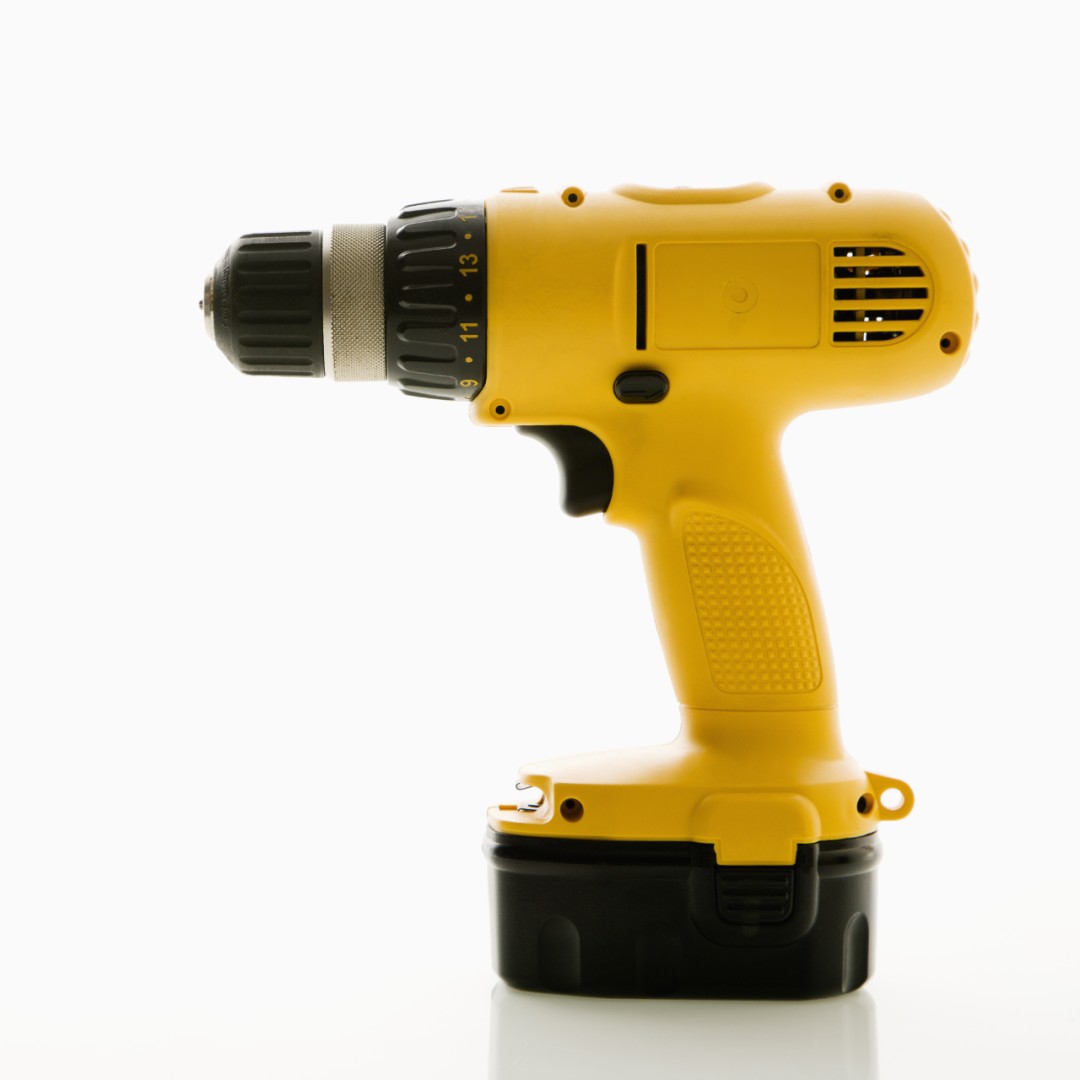

TMI36010集成300mΩ高側MOSFET，在寬輸入電壓范圍6-60V內實現高效率，適用范圍更廣，除按摩椅外還適用于電鉆、吸塵器等應用場景。

3W單通道D類音頻功放—TMS8010/8020

如下圖，TMS8010/TMS8020均集成有DRC(防飽和)功能，可以控制音頻信號的大小，降低由于供電電壓不穩定等原因造成的信號失真，提高音質，同時限制最大輸出功率。

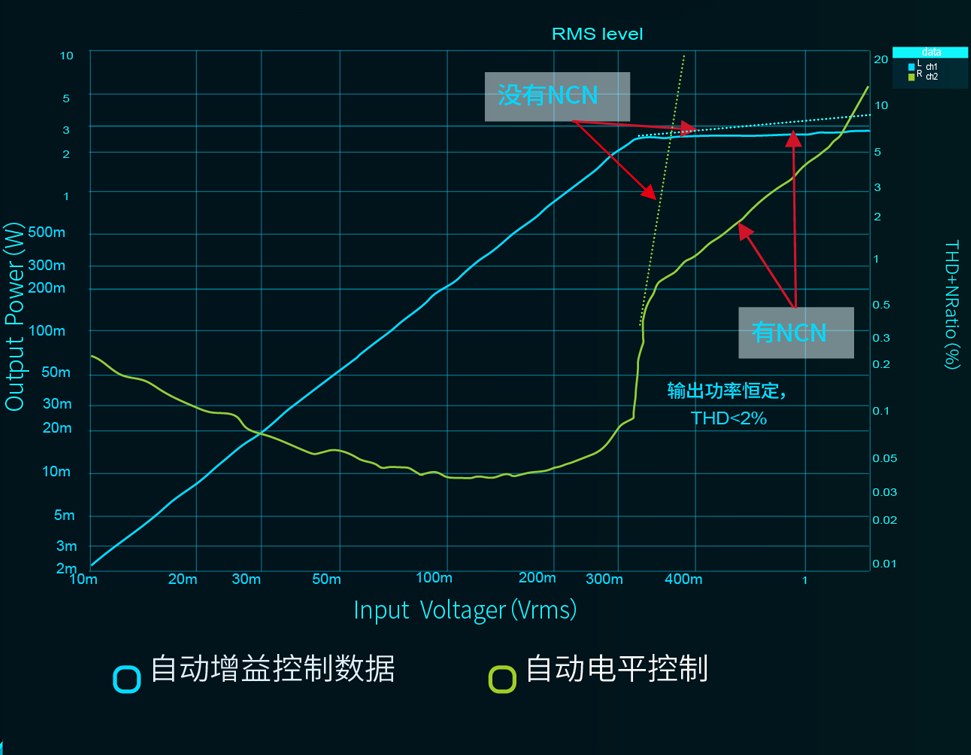

TMS8010/20 DRC特性

TMS8010/TMS8020的工作模式可靈活切換D類/AB類，補足單純D類功放無法滿足的應用場景，讓音頻產品的功放選擇更簡單，設計更靈活，滿足用戶邊按摩邊聽音樂的需求，提升產品用戶體驗指數。得益于以上多種優勢，TMS8010/TMS8020可覆蓋廣泛的市場應用，包括按摩椅、POS機、智能穿戴、安防監控、藍牙音箱等。

除了以上產品，拓爾微在按摩椅應用領域還有高壓柵驅、2相柵驅、DC/DC、AC/DC、充電協議、霍爾開關等系列產品可供選型，應用在按摩椅多個關鍵部件，為客戶提供更全面的產品選型支持和一站式服務。
