引言

核電廠的重要廠用水系統(簡稱SEC系統)的功能是在正常運行和事故運行工況下將設備冷卻水系統所傳輸?shù)臒崃總鞯胶Ｋ?SEC系統是核電廠核島的最終熱阱。某核電廠每臺機組SEC系統有4臺SEC泵,SEC泵為立式電動離心泵,位于聯合泵房內,是SEC系統的唯一動力源,必須保證SEC泵在各類工況下的安全可靠運行。某核電廠收到外部反饋,法國部分核電廠發現消防水管道壁厚存在減薄現象,可能導致地震條件下消防水管道完全斷裂,有導致廠房內積水,淹沒或淋濕重要廠用水泵造成其不可用,從而導致核島最終熱阱全部喪失的風險。本文以此反饋為切入點,展開對某核電廠聯合泵房管道安全狀態評估和預防性維護策略建立的探討。

1聯合泵房管道的安全狀態評估

1.1安全狀態評估針對的風險

本文的安全狀態評估主要是針對聯合泵房內管道在地震情況下快速斷裂導致SEC泵坑內短時間內大量進水,超出泵坑內設計排水能力,運行人員來不及響應或無法隔離,導致SEC泵被水淹,機組最終熱阱喪失的風險。

1.2聯合泵房各系統管道安全狀態評估的總體原則

聯合泵房內的系統主要有重要廠用水系統(SEC系統)、循環水過濾系統(CFI系統)、飲用水系統(SEP系統)、電站污水系統(SEO系統)、核島除鹽水分配系統(SED系統)、循環水處理系統(CTE)、消防水分配系統(JPD)和消防水生產系統(JPP系統)。安全狀態評估的總體原則如下:

(1)分析該系統管道是否在SEC泵坑內。如不在SEC泵坑內,即使管道斷裂也不會造成水淹SEC泵。

(2)分析在SEC泵坑內的系統管道材質是否對管道內介質具有腐蝕敏感性。如管道材質耐腐蝕,則發生腐蝕減薄的概率極低,發生管道快速斷裂的概率更低。

(3)分析在SEC泵坑內對介質具有腐蝕敏感性的系統管道直徑是否大于等于某個特定值。一旦直徑大于等于此特定值,則管道在地震工況下快速斷裂就將在SEC泵坑內短時引入大量介質,超出SEC泵坑內設計排水能力,從而導致SEC泵被淹不可用[1]。某核電廠將此特定值設定為管道名義直徑100mm,因為每個SEC泵坑內都有集水坑和2臺潛污泵,名義直徑小于DN100的單根管道發生快速斷裂泄漏的介質可以通過潛污泵排出SEC泵坑,不會導致SEC泵被淹的后果。

(4)該管道是否無法隔離。如無法隔離,快速斷裂后將造成水淹SEC泵。因此,若此部分管道無法隔離,應進行超聲測厚和評估。

(5)管道是否處于工況有變化的主干管段。JPP系統管道在日常穩態運行期間為靜壓滿水,靜水管道內部腐蝕類型主要為管瘤腐蝕,JPP泵前后主干管道內部介質間歇式流動,使氧含量、微生物所需營養物質、淤泥、固體顆粒等較豐富,這些因素對管瘤腐蝕起著促進作用。此部分管道應進行超聲測厚和評估。

(6)國內多個核電廠在JPP小流量管道發現過腐蝕減薄和泄漏。對JPP系統小流量管道實施超聲波壁厚測量和評估。

(7)其他類型的JPP系統管道腐蝕減薄風險很低,如果對上述幾類JPP管道的壁厚評估發現異常情況,再考慮對其他JPP管道進行擴大檢查,并進行安全評估。

2重點管道的壁厚排查方案

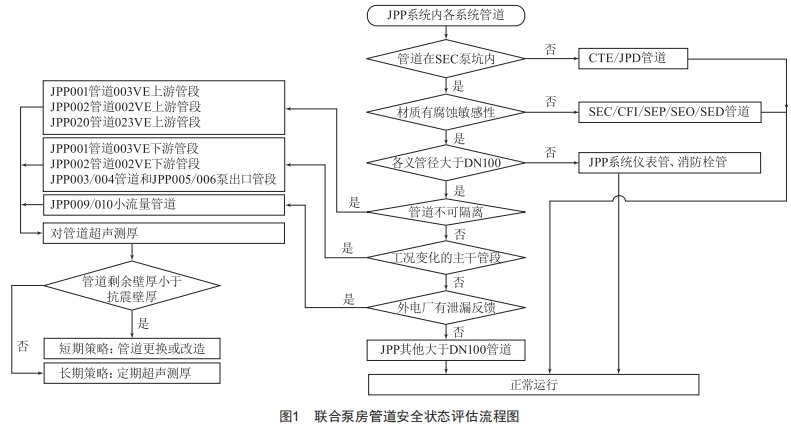

根據上節的排查和評估總體原則和圖1,需進行現場超聲波測厚排查的管道范圍如下:(1)斷管后不可隔離的管道:JPP001管道003VE上游管段,JPP002管道002VE上游管段和JPP020管道023VE上游管段。(2)有工況變化的泵出入口主干管道:JPP001管道003VE下游管段,JPP002管道002VE下游管段,JPP003/004管道和JPP005/006泵出口管段。(3)其他電廠有泄漏反饋的管道:JPP009/010小流量管道。

3重點管道的安全狀態評估

針對上節所述排查范圍,對重點管道實施超聲測厚檢查。對選定的JPP系統重點管道進行超聲測厚,并通過應力計算得到JPP系統重點管道的抗震允許壁厚。

泵吸水母管JPP001/002最小壁厚8.32mm,抗震允許壁厚值4.32mm;泵入口管道JPP003/004最小壁厚5.95mm,抗震允許壁厚值2.2mm;泵出口管道JPP005/006最小壁厚6.02mm,抗震允許壁厚值3.50mm;泵小流量管道JPP009/010最小壁厚4.30mm,抗震允許壁厚值2.80mm;消防水池連接管道1JPP020最小壁厚5.91mm,抗震允許壁厚值4.10mm;消防水池連接管道2JPP020最小壁厚5.79mm,抗震允許壁厚值5.75mm。

根據上文的壁厚排查和應力計算數據可以發現,聯合泵房內重點管道的實際最小剩余壁厚均大于抗震條件的最小允許壁厚,滿足抗震要求,可以有效避免地震工況下管道快速斷裂導致機組失去最終熱阱的風險。因此,根據初始分析和排查,某核電廠的聯合泵房內管道的安全狀態都是有保障的。

4管道預防性維護策略制訂

4.1管道短期預防性維護策略制訂

下面以JPP系統消防水池連接管道為例,說明管道短期預防性維護策略的制訂。

1JPP020最小壁厚5.91mm,抗震允許壁厚值4.10mm;2JPP020最小壁厚5.79mm,抗震允許壁厚值5.75mm?？梢奐PP系統消防水池連接管道滿足抗震要求,目前可以有效避免地震工況下管道快速斷裂。

從壁厚數據中還可發現,1JPP020和2JPP020的抗震允許壁厚差異較大,2JPP020管道在地震工況下最大應力明顯大于1JPP020管道。這是因為1JPP020管道和2JPP020管道在管道現場布置和支架布置上存在差異,2JPP020管道上支架功能設置不合理是導致應力計算結果差異較大的主要原因。某電廠決定對2JPP020管道實施改造,參考1JPP020管道支架布置方式,將支架P122052修改為緊固類支架。改造完成后重新計算應力和最小允許壁厚,2JPP020管道抗震條件下最小允許壁厚降至2.40mm,目前實際剩余最小壁厚5.79mm的安全裕度較大。

根據制訂的排查原則和安全性評估方法,結合對管道的布局和應力模型的校核,提前采取改造等短期預防性維護策略,可以有效增加被改造管道的腐蝕余量,提高管道的抗震性能。

4.2管道長期預防性維護策略制訂

繼續以JPP系統消防水池連接管道為例,說明管道長期預防性維護策略的制訂。

根據某核電廠投入運行的時長,確定JPP系統運行時間N=3年。

1JPP020的名義壁厚Tn=6.35mm,實際最小壁厚Tmin=5.91mm,由此可得目前最大腐蝕速率v=(Tn-Tmin)/N≈0.147mm/a。1JPP020抗震條件下最小允許壁厚TC=4.10mm,檢查周期T=(Tn-Tc)/v≈15.31a。因此,1JPP020的檢查周期初定為15a,在第7年增加一次檢查,確定壁厚變化趨勢,以修正檢查周期。

2JPP020的名義壁厚Tn=6.35mm,實際最小壁厚Tmin=5.79mm,由此可得目前最大腐蝕速率v=(Tn-Tmin)/N≈0.187mm/a。2JPP020抗震條件下最小允許壁厚TC=2.40mm,檢查周期T=(Tn-Tc)/v≈21.12a。因此,2JPP020的檢查周期初定為20a,在第10年增加一次檢查,確定壁厚變化趨勢,以修正檢查周期。

通過對某核電廠聯合泵房內重要碳鋼材質管道的運行時間、平均腐蝕速率、抗震最小允許壁厚的綜合評估,制訂個性化的長期預防性維護策略。某核電廠聯合泵房內重點管道的長期預防性策略如下:(1)檢查周期為10年的管道:JPP001/002:(2)檢查周期為15年的管道:1JPP020:(3)檢查周期為20年的管道:JPP003/004/005/006/009/010,2JPP020。

4.3管道長期預防性維護策略的驗證

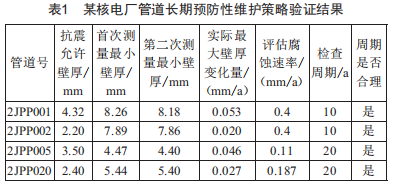

選取某核電廠2號機組JPP系統的部分重點管道實施兩次超聲測厚跟蹤驗證,兩次測厚的周期間隔為18個月,選取低于制造公差下限的測點,跟蹤測厚數據如表1所示。

根據某核電廠JPP系統重點管道的兩次跟蹤測厚數據,前期制訂的維護策略所基于的評估腐蝕速率足夠保守,可以包絡管道實際的磨損減薄情況。因此,長期預防性維護策略的初始周期是合理的,可以此為基礎,對聯合泵房內的管道開展長期的預防性維護工作。

5結論

針對外部反饋,制訂了某核電廠聯合泵房各系統管道安全狀態評估的總體原則,結合超聲測厚排查和應力分析計算,論證篩選出的重要管道均滿足抗震要求,可以避免地震工況管道快速斷裂導致機組失去最終熱阱的風險。某核電廠聯合泵房內的管道安全狀態是有保障的。

本文還對系統管道的短期和長期預防性維護策略的制訂進行了探索。針對管系布置導致的管道安全裕度和腐蝕余量不足的情況,采用調整管道支撐功能和結構的方案,有效提高被改造管道的腐蝕余量和抗震性能,可作為管道短期維護策略。對篩選出的重要管道評估腐蝕速率后,制訂了個性化的長期預防性超聲測厚策略,并利用短期內連續跟蹤測厚的方式驗證了長期策略的合理性和保守性。

某核電廠聯合泵房篩選的重要管道均為碳鋼材質,管壁腐蝕減薄是一個長期的必然過程。為了保障核電機組重要廠用水系統的安全運行和最終熱阱的完整性,還需繼續對聯合泵房管道的長期維護策略和方法開展深入探索和研究。如引入先進的無損檢測方法對管道的整體壁厚情況進行連續性測量,實現對管道內部點狀腐蝕和大面積均勻腐蝕的甄別和評價:對于投運時間較長的核電廠,整體更換為其他耐腐蝕材質或在管道內部增加防腐涂層也是可選的解決方案。
