引言

內缸大部分都是以水平中分面為基準分成上下兩半,并由外缸水平中分面支承,頂部和底部由定位銷導向確保與汽輪機軸線保持正確位置。設計時,為了滿足蒸汽流動要求,內缸通常設計成多個腔室,其結構比較復雜。汽輪機運行時,內缸會產生很大的應力和變形。同時,外接的蒸汽管道因?yàn)闊崦洰a(chǎn)生的附加力也會對內缸產生一定的影響。因此,準確分析內缸的溫度場和應力場,保證內缸的強度和氣密性滿足要求,對于內缸的工程設計具有重要的意義。

某重點汽輪機項目內缸進汽壓力、溫度分別高達12.6MPa和540℃。外缸、內缸外形及剖面如圖1所示。為保證設計的安全與陳靠性,外接管道對內缸的附加力及力矩大小,內缸本身的強度及中分面密封性都需要進行校核。本周基于此型號內缸,運用有限元方法對以上兩個主要問題分別進行了詳細研究,用于指導和校核內缸的工程設計。

圖1 外缸、內缸外形及剖面圖

1理論基礎

1.1溫度場理論方程

在不同的運行工況下,內缸的溫度場差別很大。為了簡化分析,下面僅研究最大工況時且處于穩定對流換熱狀態下內缸的溫度場。在穩定運行時,蒸汽主要是以對流換熱方式向金屬傳熱,換熱量與換熱系數和換熱溫差成正比。內缸金屬內部以導熱的方式進行熱量傳遞。

內缸為各向同性且均勻分布的無內熱源三維實體,其瞬態熱傳導微分方程為:

式中:入為導熱系數[w/(m·K)]:T為溫度(℃):p為密度(kg/m3):C為比熱容[J/(kg·℃)]。

求解方程(1)需要的邊界條件為:內缸各個表面的溫度、內缸與蒸汽的對流換熱系數。為了簡化分析,本周根據工程經驗來設定換熱系數。

1.2彈性力學理論方程

內缸腔室充滿高壓蒸汽,內缸上、下半通過中分面螺栓保持接觸和密封,對于內缸上、下半和中分面螺栓組成的系統,根據虛功原理陳推導出靜力分析的剛度方程為:

式中:[K]為整體剛度矩陣:(u)為節點位移向量:(F)為整體外載荷向量:(R)為整體接觸力向量。

在方程(2)中,[K]、(F)是已知的,(u)、(R)是未知的,需要求解。

2有限元分析結果

2.1內缸-導汽管間隙分析

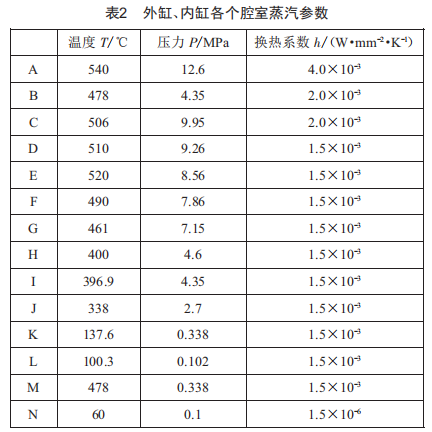

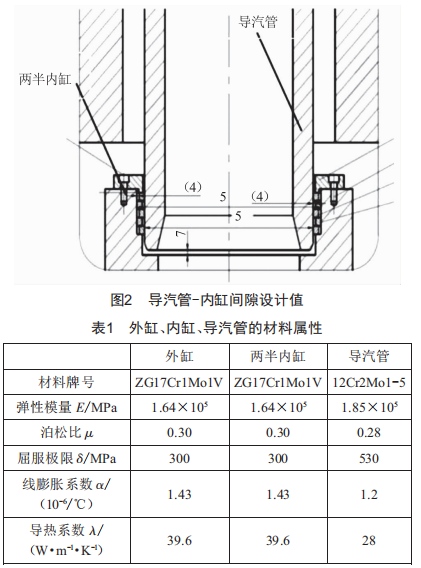

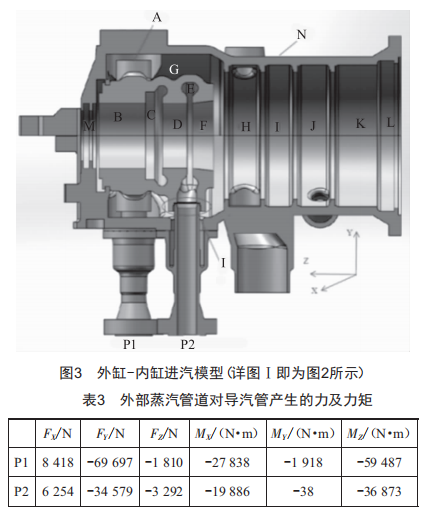

蒸汽通過導汽管進入兩半內缸,導汽管固定在外缸上,另一端與外接蒸汽管道相連。導汽管與內缸相接處存在理論設計間隙,如圖2所示。若外接管道對內缸產生附加的力和力矩過大,使得間隙超過理論值,就會影響內缸正常工作,因此,需要對模型進行分析。模型中,外缸、內缸、導汽管的材料屬性如表1所示,外缸、內缸各個腔室蒸汽參數如表2所示,外缸-內缸進汽模型如圖3所示。同時,加載外部蒸汽管道因熱變形對導汽管產生的反作用力及力矩,力及力矩?cái)?shù)值如表3所示。

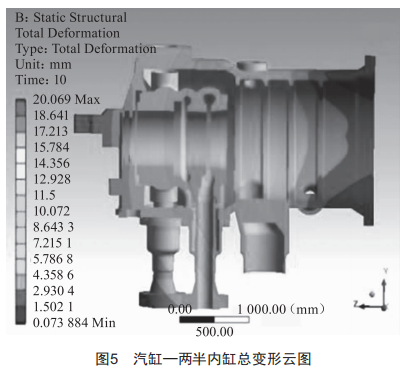

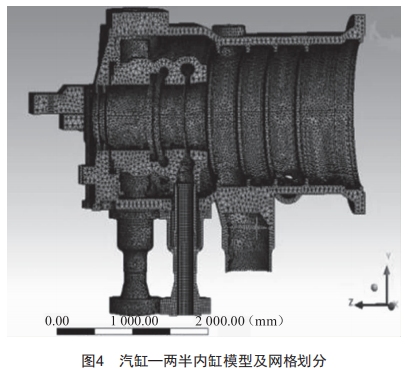

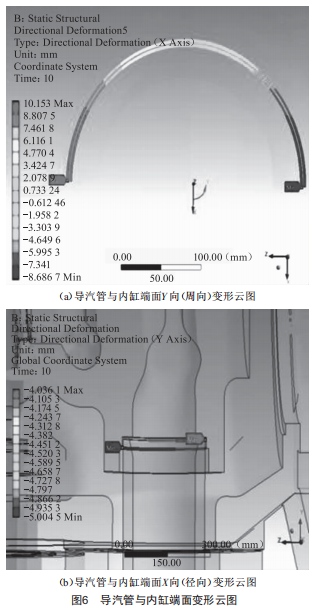

有限元分析模型及網格劃分如圖4所示,汽缸及兩半內缸總變形如圖5所示,導汽管與內缸端面周向、徑向變形如圖6所示。

從圖2可知,導汽管與內缸間隙設計值為周向4mm、徑向7mm。圖6(a)、圖6(b)有限元分析結果表明,周向相對變形為1.4mm以內,小于間隙設計值4mm:徑向相對變形在1mm內,也遠小于設計間隙7mm?？梢哉f,在最大蒸汽參數工況下,現有設計的間隙值能滿足機組安全運行要求。

2.2內缸強度及中分面密封性分析

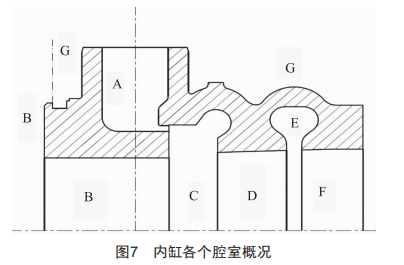

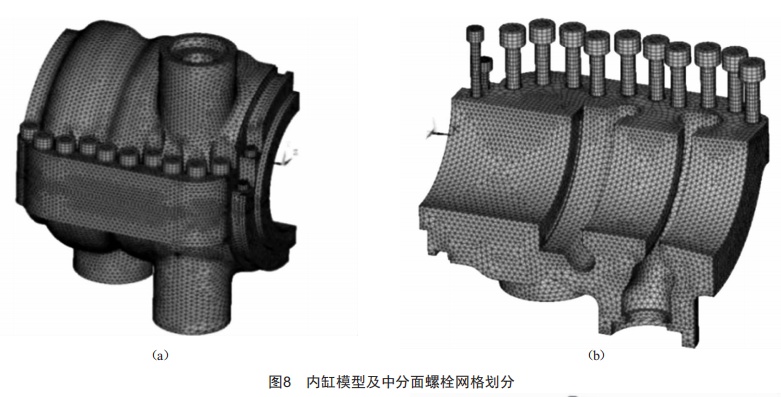

內缸由上、下兩半和多個中分面螺栓組成。螺栓的材料為NiCr20TiA1,其屈服極限為520MPa。兩半內缸腔室劃分如圖7所示,每個腔室對應的溫度壓力與表2保持一致。內缸模型及中分面螺栓網格劃分如圖8(a)、圖8(b)所示。

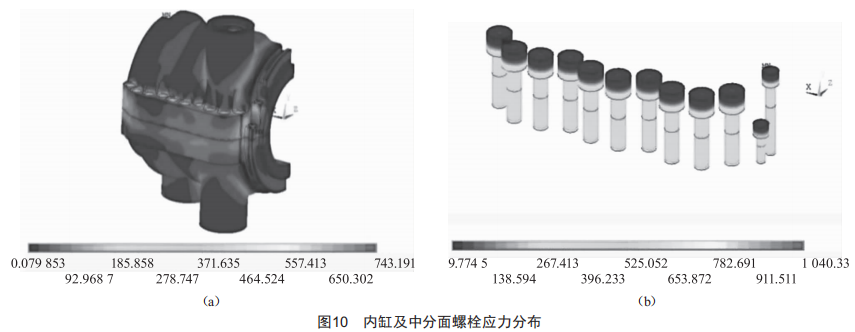

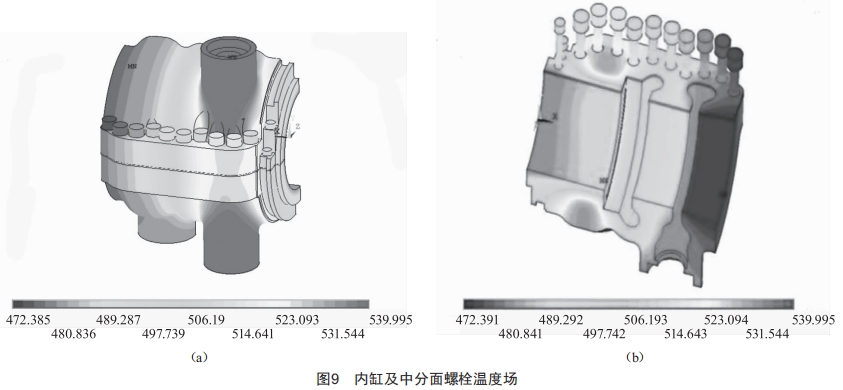

內缸以及中分面螺栓溫度分析結果如圖9(a)、圖9(b)所示,相應的應力云圖如圖10(a)、圖10(b)所示。

圖9(a)、圖9(b)的分析結果表明,內缸溫度梯度呈軸向分布,且在同一軸向截面上溫度分布均勻:內缸中分面螺栓的溫度梯度呈垂直分布,且溫度分布均勻,這有利于螺栓保持較高的預緊力。圖10(a)、圖10(b)的分析結果表明,除了部分應力集中處外,內缸的應力均在200MPa以內,且中分面螺栓應力主要處于400MPa以內。數值均小于對應材料的屈服極限,校核安全。

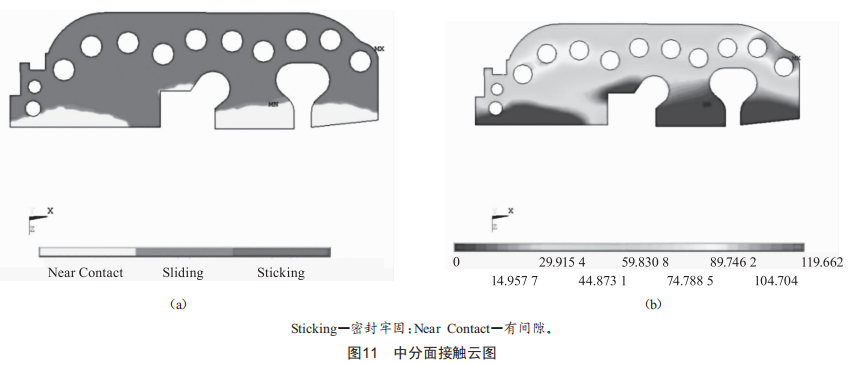

圖11(a)、圖11(b)的分析結果表明,內缸中分面大部分區域能保持較高的接觸壓力。因內缸本身結構限制,靠近內缸腔室附近密封性較差,但中分面螺栓處密封很好,所以漏氣概率較小,氣密性良好。

3結論

本文應用傳熱學和彈性力學理論以及有限元方法,建立了汽輪機內缸的有限元分析模型,研究了最大工況時兩半內缸的溫度場、應力場和中分面氣密性情況,得出以下結論:

(1)導氣管-內缸間隙值滿足設計要求,外界附加力及力矩不影響內缸的正常運行:

(2)內缸以及中分面螺栓的溫度分布均勻,除了部分應力集中外,內缸和中分面螺栓應力均處于材料屈服極限范圍內,滿足強度安全要求,同時內缸中分面氣密性良好。

本文通過對內缸的詳細分析,得到了內缸溫度場、應力場的分布。該分析方法對汽輪機的設計和新產品開發是十分必要的,能為今后高參數汽輪機組的設計提供技術參考。
