引言

匯流條功率控制裝置是飛機供電控制管理系統的重要組成部分,主要用于實現對飛機交直流供電系統進行控制、管理和狀態監測。為了提高匯流條功率控制裝置實時運行的可靠性,本文設計了一種雙雙余度的系統結構,通過雙通道互為冗余及兩節點機互為冗余,使設備某部分資源出現故障時仍可以正常工作,從而降低系統崩潰的概率,有效提高飛機的作戰能力和安全性。

1供電控制管理系統結構

供電控制管理系統是由電源系統的各個控制裝置和配電系統的各個控制裝置組成的一個分布式計算機網絡,這些數字式設備通過電氣總線實現信息交聯,完成供電系統的信息綜合處理,并通過機電管理總線實現與機電綜合管理系統(機電綜合管理計算機、各個機電系統控制管理計算機)交聯。

供電控制管理系統中設置有2臺匯流條功率控制裝置(BPCU)、12臺電源系統控制裝置、7臺一次配電控制裝置(PPDU)。

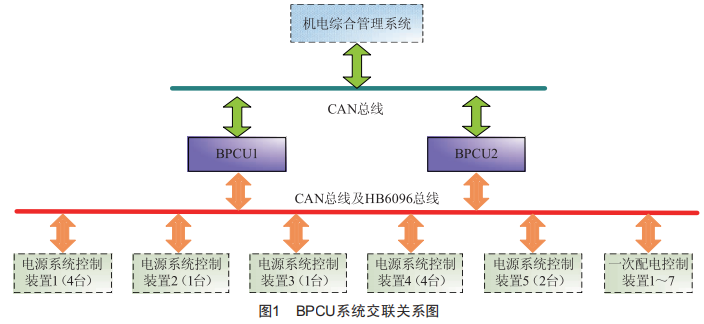

兩臺匯流條功率控制裝置為主備工作方式,分別為BPCU1和BPCU2,其中BPCU1為主BPCU,位于飛機左側,BPCU2為備份,位于飛機右側。BPCU通過CAN總線與機電綜合管理系統實現信息交聯,通過CAN總線及HB6096總線與電源系統控制裝置、一次配電控制裝置實現信息交聯。BPCU系統交聯關系圖如圖1所示。

2匯流條功率控制裝置雙雙余度的系統結構設計

2.1雙雙余度的系統結構

BPCU是供電系統的控制核心,為保證BPCU的任務可靠性,通過對供電控制管理系統的構型分析,并結合以往任務中積累的雙余度的技術經驗,采用分布式容錯技術,設計了一種雙雙余度的BPCU系統結構,通過雙通道互為冗余及兩節點機互為冗余,使設備某部分資源出現故障時仍可以正常工作,從而降低系統崩潰的概率,有效提高飛機的作戰能力和安全性。

每套供電控制管理系統設置兩臺BPCU,分別為BPCU1、BPCU2,兩臺BPCU采用同構型設計,每臺BPCU可獨立完成全部功能。

兩臺BPCU為主備工作模式,正常工作時由BPCU1控制輸出,BPCU3處于熱備份狀態,當BPCU1的控制權失效后,由BPCU3控制輸出。

每臺BPCU內部為雙余度配置,分為A、B兩個通道,兩通道為主備工作模式,正常工作時,由A通道控制輸出,B通道處于熱備份狀態:當A通道故障時,在本機控制權有效的情況下,由B通道控制輸出。

2.2AB通道間的同步設計

為了保證兩通道在進行比較、表決時所使用的數據是同一時刻采到的數據,必須采用同步設計。

BPCU雙通道間的同步,采用軟/硬結合的雙握手同步算法,每個通道設計一個硬件同步指示器。

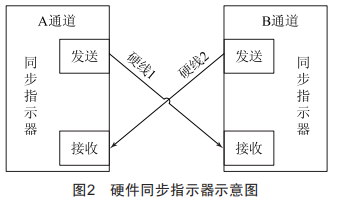

硬件同步指示器示意圖如圖3所示。

BPCU采用雙握手同步方式,即A通道和B通道分別通過硬線1和硬線3向?qū)Ψ酵ǖ腊l(fā)送同步命令(TTL電平),再分別通過硬線3和硬線1接收規定的應答信號,若發送與接收一致,則同步成功,該操作連續進行兩次(本通道寫1,讀另一個通道的1:本通道寫0,讀另一個通道的0)。采用兩次握手可以解決同步指示器的恒"0"和恒"1"故障。

2.3AB通道間數據傳輸

在A、B通道之間建立數據交叉?zhèn)鬏旀溌?CCDL),用于A、B通道之間傳輸信息(包括輸入/輸出信息、狀態信息等),實現兩通道之間的信息共享。A、B通道間的交叉?zhèn)鬏旀溌肥褂脙陕稲s-433總線實現,A、B通道分別將各自的傳輸信息通過一路Rs-433總線發送,并通過另一路Rs-433總線接收對方的傳輸信息。

2.4通道控制邏輯

通道控制邏輯用于兩臺節點機、四個通道之間的實時切換,切換的依據來自于軟硬件自監控的結果。每個模塊的通道控制邏輯具有一致性,保證了各通道相同功能的模塊可進行互換。通道控制邏輯的設計應滿足如下要求:

(1)任何時刻,只有一個通道控制輸出,其余通道處于熱備份狀態:

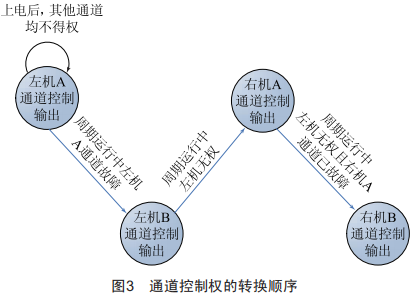

(3)上電后,默認由BPCU1的A通道控制輸出,通道控制權的轉換順序如圖3所示,由左機A通道切換到左機B通道,由左機B通道切換到右機A通道,由右機A通道切換到右機B通道:

(3)工作過程中,某通道故障后自鎖,不再獲得控制權,由其他通道接管控制權,通道的切換是單向性的,這樣的設計方法降低了切換邏輯的復雜性。

3匯流條功率控制裝置的硬件實現

3.1處理器模塊

處理器模塊采用微處理器PowerPC8245完成對BPCU的控制與管理,并與其他模塊進行信息交換完成解算、控制等任務,實現BPCU與上位機和下位機的通信功能,以及完成BPCU的數據記錄功能。

處理器模塊由基板、PPC8245子卡及CAN子卡組成,基板部分、PPC8245子卡、CAN子卡之間通過PC1總線進行信息交聯。

PPC8245子卡的主要功能:(1)提供匯流條功率控制裝置工作的系統時鐘:(2)提供中斷處理、存儲器的讀寫、定時器控制:(3)系統和看門狗復位:(4)B1T檢測:(5)實現與機電綜合管理系統的通信功能:(6)提供與其他模塊之間的數據傳輸通路:(7)提供地面維護接口:(8)實現數據記錄和讀取功能。

基板的主要功能:(1)離散量輸入的采集:(2)離散量輸出的控制:(3)通道控制邏輯的實現:(4)雙通道間的數據傳輸:(5)提供HB6096總線通信接口:(6)具備BIT功能電路。

CAN子卡的主要功能:提供BPCU與機電綜合管理系統的信息交互能力。

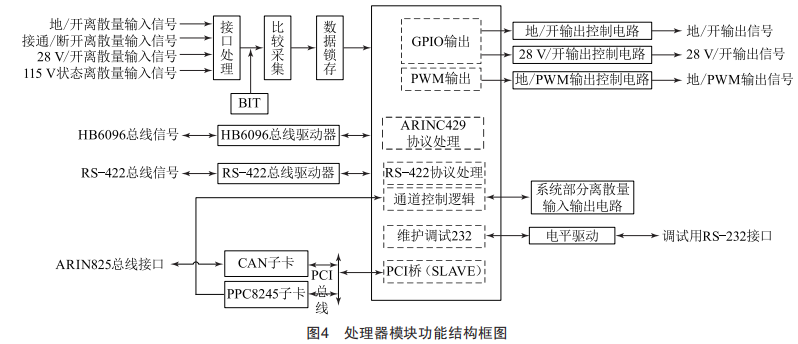

處理器模塊的功能結構框圖如圖4所示。

3.2通用接口輸入/輸出模塊

通用接口輸入/輸出模塊主要用于BPCU外部連接各電氣接口進行調理和匹配。

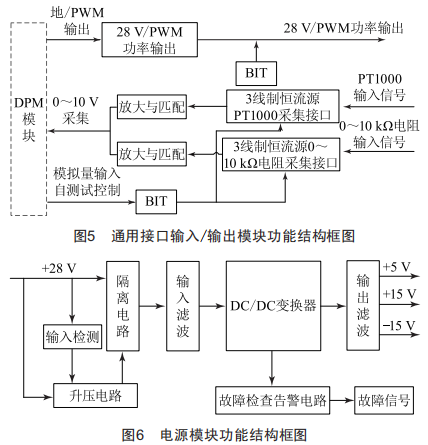

通用接口輸入/輸出模塊功能組成主要包括PT1000模擬量輸入采集電路、0~10kQ電阻輸入采集電路、Pkw輸出驅動電路、BIT支持電路等。通用接口輸入/輸出模塊的功能結構框圖如圖5所示。

3.3電源模塊

電源模塊由兩個完全相同的電源通道組成,每個通道由正常直流匯流條和應急直流匯流條供電,通過二極管在每個通道內部匯流。這兩種電源任一路輸入BPCU時,BPCU應能正常工作。電源模塊根據直流52v(12~35v)輸入電壓變換系統所需的直流輸出電壓,同時要保證電源的電壓穩定度、負載穩定度、紋波電壓Vp-p的范圍和效率,還要具有過壓、過流和瞬間短路保護的功能,故障排除后輸出自動恢復正常工作。電源模塊直流輸出+Mv/4A、士1Mv/1A。電源模塊的功能結構框圖如圖6所示。

4匯流條功率控制裝置的軟件實現

BPCU軟件由系統軟件和地面支持軟件組成。系統軟件是核心程序,由操作系統軟件、周期任務管理軟件、設備驅動軟件、余度管理軟件、數據接口管理軟件和BIT軟件等組成。地面支持軟件為軟件開發系統維護提供平臺。

4.1系統軟件

4.1.1操作系統

根據系統需要,BPCU操作系統選用嵌入式實時操作系統。實時操作系統是BPCU的基本執行軟件,管理著系統中應用軟件的工作過程和任務的執行順序,具有快速實時響應、異常/看門狗處理、多任務調度、動態存儲器管理、二進制信號量、互斥信號量、消息隊列、系統時鐘、輔助時鐘支持能力及可剪裁能力。當BPCU硬件發生變化,系統可通過板級支持包BsP或增、減、修改相應的驅動程序,即可生成新的操作系統。

4.1.5周期任務管理

周期任務調度支持多個周期任務的調度,應用必須保證周期小的任務,在創建時賦予較高的優先級。周期任務調度提供周期任務初始化、周期任務創建、周期任務結束、周期任務停止、周期任務重新啟動、周期任務繼續執行、周期任務的刪除等功能。

4.1.3設備驅動

設備驅動程序包含I0驅動程序、總線驅動程序、NvsRAw驅動程序、看門狗驅動程序。

4.1.4余度管理

BPCU余度管理軟件向應用軟件提供的運行支持模塊包括同步、數據比較監控、數據交叉?zhèn)鬏敗?

4.1.5數據接口管理

數據接口管理是底層驅動和應用程序之間的接口管理,主要完成的功能是在一個周期任務中調用離散量輸入驅動、模擬量輸入驅動,將離散量輸入和模擬量輸入采集值輸入到數據接口表中,并提供應用程序調用該采集值:同時數據接口表接收來自應用程序的離散量輸出值,并通過調用離散量輸出驅動將離散量輸出到外部子系統中。

4.1.6B1T

B1T測試是對自身資源進行檢測,它可極大地提高系統的可測試性、可靠性和可維護性,減少維修時間和費用[5]。B1T測試的內容包括:CPU測試、存儲器測試(RAM、NVRAM、FLAsH)、中斷測試、看門狗測試、定時器測試、串口測試、總線測試及離散量和狀態量輸入激勵測試等。B1T有三種,包括周期B1T(PB1T)、加電B1T(PUB1T)、啟動B1T(1B1T)。

4.2地面支持軟件

4.2.1軟件開發環境

軟件開發環境的選擇對軟件的調試及開發效率具有重要作用。BPCU系統軟件開發采用Toornaod嵌入式集成開發平臺,高速PC機作為宿主機,通過串行通道對匯流條功率控制裝置進行軟件加載和硬件調試。

4.2.2程序在板編程

BPCU的在板編程由目標機程序和宿主機程序構成,用于在地面狀態下完成BPCU的軟件升級。在線編程工具需提供通過串口向DsP模塊的FLAsH存儲器編程的功能。在線編程工具運行在wiraows操作系統上,提供友好的人機界面,供用戶選擇需要編程的文件和要編程的FLAsH存儲器的起始地址,然后通過串口向目標機發送數據。

4.2.3數據下載

數據下載由目標機程序和宿主機程序構成,用于在地面開發狀態將在NVsRAM中的數據記錄讀出,并記錄到文件中,供地面維護人員使用。

5結語

本文介紹了一種雙雙余度的匯流條功率控制裝置的設計與實現,通過雙通道互為冗余及兩節點機互為冗余,使設備某部分資源出現故障時仍可以正常工作,從而降低系統崩潰的概率,有效提高飛機的作戰能力和安全性。目前,該型匯流條功率控制裝置已通過了多項試驗驗證,在試驗過程中,匯流條功率控制裝置工作穩定、可靠,其功能和性能均達到了預期的設計要求。
