在選擇隔離與非隔離電源之前，我們先了解下兩者之間的優缺點，然后根據需求，參考P系列隔離電源模塊與ZYM系列非隔離電源芯片產品性能特點，選擇一款合適的產品。

隔離與非隔離電源的優缺點

一般從電源的拓?fù)溥x擇上，能夠比較清晰地知道隔離與非隔離電源的主拓?fù)漕?lèi)型，例如：非隔離電源主要有Buck、Boost、Buck-Boost拓?fù)?；隔離電源主要有正激、反激、半橋、LLC等拓?fù)洹?

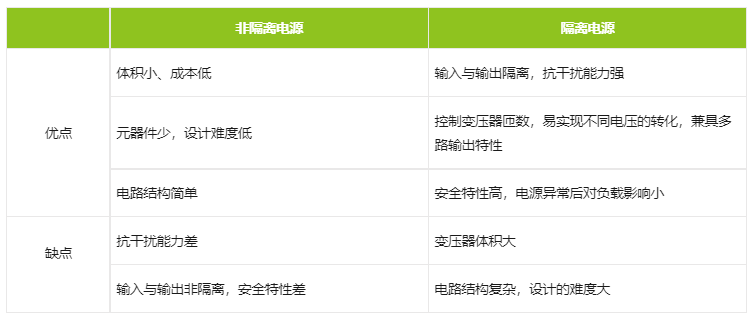

隔離電源與非隔離電源主要優缺點是從安全性、電路結構復雜程度、電氣隔離特性、輸入與輸出轉換效率、設計難易度、性?xún)r(jià)比以及出現的故障率等方面進行對比。

ZLG致遠電子為了進一步簡化工程師的設計步驟與降低設計難度、并且大大縮短研發周期，提供高可靠性和高性?xún)r(jià)比的P系列隔離電源模塊與ZYM系列非隔離電源芯片產品。

P系列隔離電源模塊

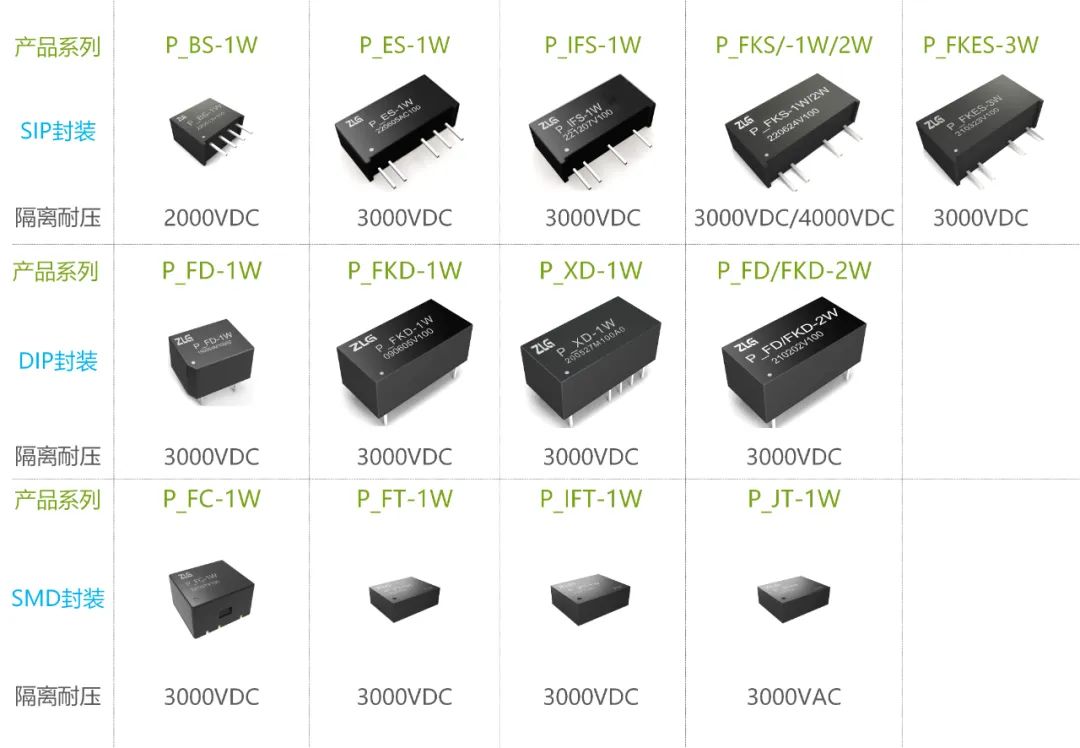

P系列產品是基于自主研發的IC而設計。為了滿足不同用戶的需求、適應各種復雜的工況環境，推出1~3W輸出功率的產品。輸入電壓：3.3V、5V、12V、24V；輸出電壓：5V、12V、15V、24V、±5V、±12V、±15V；隔離電壓：2000VDC、3000VDC、4000VDC；封裝包含SIP、DIP、SMD。

圖1 P系列隔離電源模塊

應用如下：

1.系統前級的電源，為提高抗干擾性能，保證可靠性，一般用隔離電源。

2.對安全有要求的場合，如需接市電的AC-DC、或電力電源、儲能電源，為保證人身的安全必須用隔離電源，有些場合還必須用加強隔離的電源。

3.對于遠程工業通信的供電，為有效降低地電勢差和導線耦合干擾的影響，一般用隔離電源為每個通信節點單獨供電。

ZYM36530非隔離電源芯片

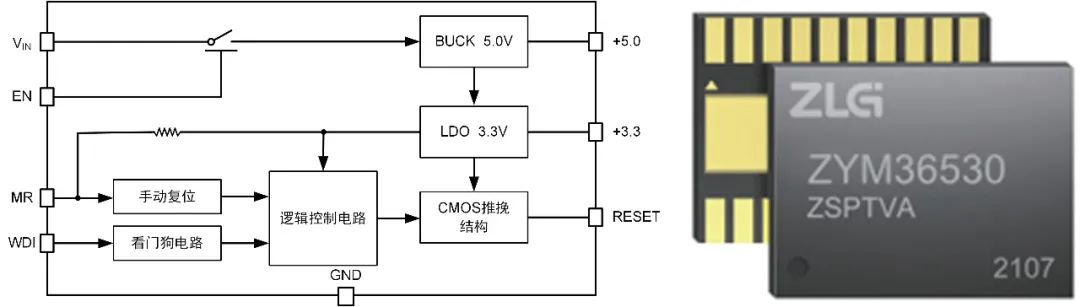

ZYM36530為6.5V~36V寬電壓輸入范圍，5.0V和3.3V兩路輸出電壓，且具手動復位和超時復位功能的看門狗電源管理芯片。其中5.0V輸出是由BUCK電路輸出，工作頻率為500kHz，3.3V輸出是由LDO輸出，具有低紋波噪聲特性、輸入具有過壓與欠壓保護、可持續短路與自恢復功能。提供手動復位輸入和看門狗復位功能，如MR引腳拉低，則輸出復位。

圖2 ZYM36530示意圖

應用示例

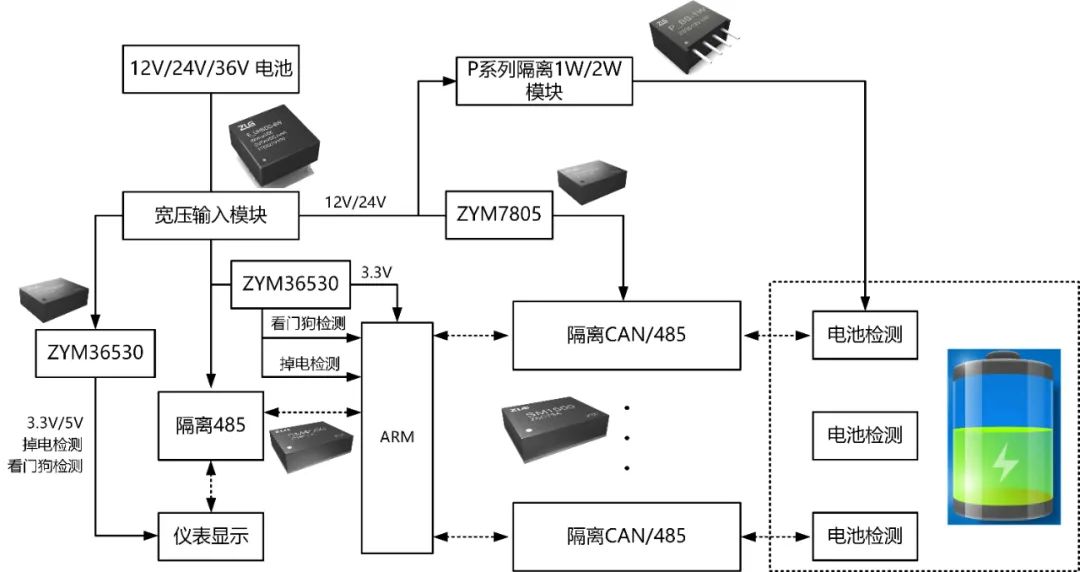

P系列隔離電源模塊與ZYM系列非隔離電源芯片產品適用于儲能、光伏電力、工業控制、智能樓宇、儀器儀表、新能源充電樁、BMS管理系統等領域。如下圖，為某用戶汽車BMS管理系統方案，該系統主要由主控ARM、儀表顯示、隔離CAN/485/232模塊、電池檢測模組、電源供電模塊等構成。其中供電系統由 P系列隔離電源模塊、寬壓輸入模塊、ZYM系列非隔離電源芯片組成，為整個管理系統提供高可靠性的供電方案。

圖3 汽車BMS管理方案
