互聯網時代帶動了電子產品行業的發展，人們對電子產品的需求越來越高，TV、顯示器、筆記本、智能家居、平板等產品只增不減，為生活提供了極大的便利。與此同時，隨著擁有的電子產品增多也帶來了不少”煩惱“——產品越多，故障率也隨之增多。

分離器件電源開關方案的痛點

在整個電子行業，低故障率和產品小型化是終端產品想要追求的永恒定律。傳統的TV、顯示器等電子產品通常采用PMOS+BJT這種分立的方案做屏、系統主板待機的開關，因?yàn)檫@種傳統的分立MOS開關方案外圍元器件多，直接導致PCB面積過大、設計更復雜、故障率高、MOS管開關電路易失效、還有可能出現掉電回勾導致的屏閃等問題。

為了解決這些問題，拓爾微自主研發設計了一款可以應用在各種需待機關斷功能模塊的PowerSwitch芯片——TMI6240I/6250I，具備高集成度、高穩定性、高可靠性的優勢。

產品特點

· 電壓范圍：2.7V-17V

· 工作電流：3.5A(TMI6240I) 、5A(TMI6250I)

· 內置OCP、OVP、OTP、SCP、短路保護等多重保護

·  軟啟動功能

·  OTP溫度：155℃

·  封裝：PDFN3x2-6L（兼容SOT23-6）

優化架構，提高系統穩定性

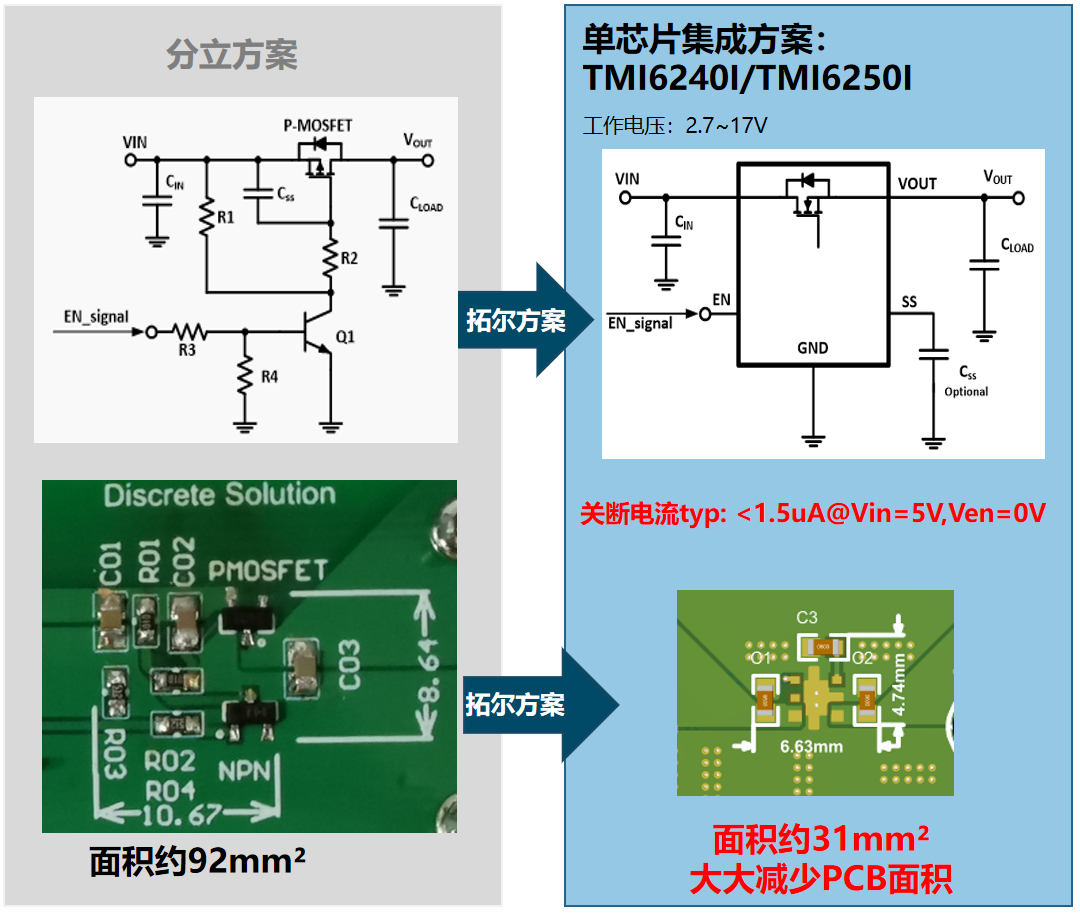

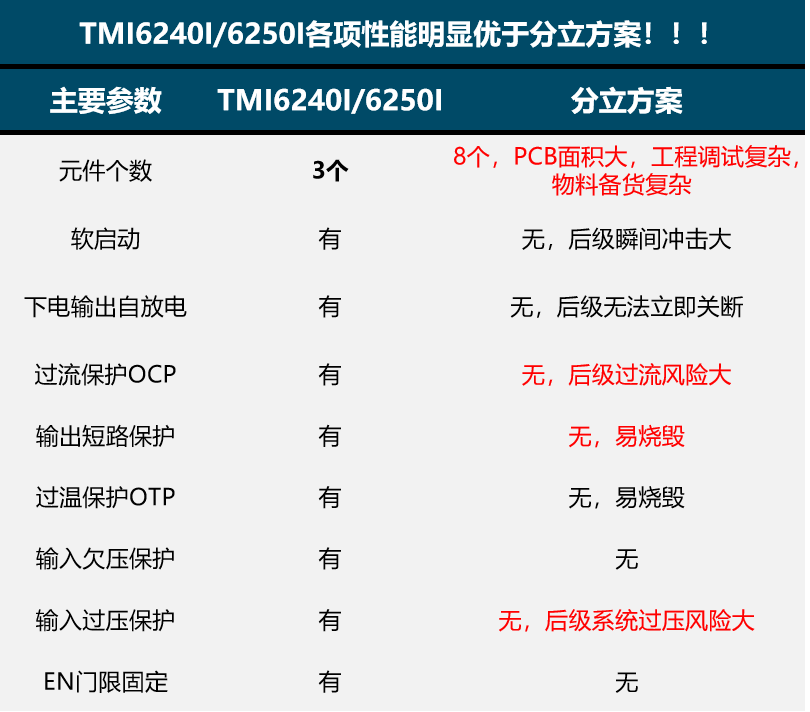

傳統的MOS+BJT分立方案器件多，不帶保護功能和自放電功能，可靠性低的同時還增加了產品故障率；TMI6240I/6250I極高的集成度，精簡系統器件，PCB面積縮小，電路簡單，減少故障點。

同時內部集成過壓、過流、短路、過溫保護，在應用中不易失效更加可靠，且電路簡單進一步降低故障率，提高系統可靠性。

對于系統穩定性而言，另一個重要的影響因素就是壓差與溫升。負載2A時，芯片溫升均在35℃以內，溫升優秀，讓整個系統穩定性更高。

內置多種保護功能，解決上電沖擊及掉電回勾問題

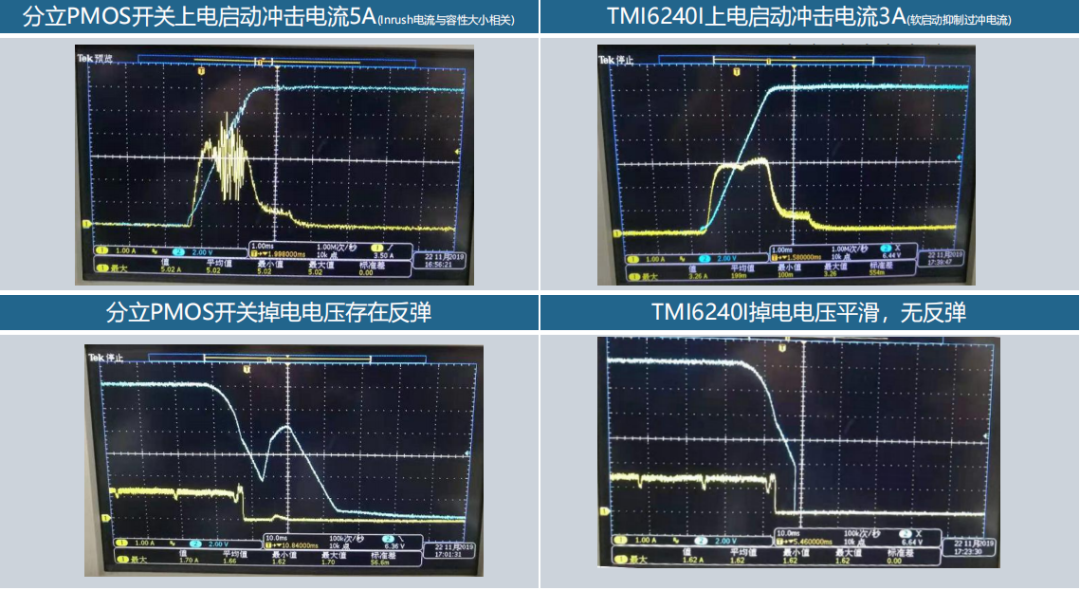

如下圖，分立器件上電沖擊電流較高，且電壓波形在上電過程中存在波動；下電過程中，分立PMOS開關電路存在輸出電壓反彈回溝的問題；而TMI6240I/6250I帶軟啟動功能，有效抑制上電過沖電流，自放電功能可消除掉電反彈問題。下圖實測顯示，TMI6240I/6250I從根本上有效解決分立PMOS開關關斷時出現的輸出電壓回勾，從而可能造成的屏閃等問題。

未來，推動電子市場針對終端產品的發展會不斷升級與創新，小型化、系統化、智能化是必然趨勢。而電源管理芯片作為電子產品的重要組成部分，高集成度和高可靠性是重中之重。拓爾微會繼續優化芯片產品，給客戶更多優質選擇，助力行業快速發展。
