目標

本實驗活動的目標是使用集成電路溫度傳感器測量環境溫度，這些溫度傳感器提供與絕對溫度成比例的輸出（電流或電壓）。

使用AD22100測量溫度

背景知識

AD22100是一款片內集成信號調理功能的單芯片溫度傳感器，其工作溫度范圍為-50°C至+150°C，非常適合眾多應用。由于內置信號調理功能，因此無需任何調整、緩沖或線性化電路，系統設計得以大大簡化，整體系統成本也會降低。輸出電壓與溫度和電源電壓成比例，采用5.0 V單電源時，擺幅范圍為0.25 V (-50°C)至4.75 V (+150°C)。

材料

ADALM2000主動學習模塊

無焊試驗板和跳線套件

AD22100溫度傳感器

硬件設置

對于溫度測量，需要將傳感器連接到電源，將輸出連接到示波器。圖2顯示了無焊試驗板上的傳感器連接。

圖1.AD22100溫度傳感器引腳排列。

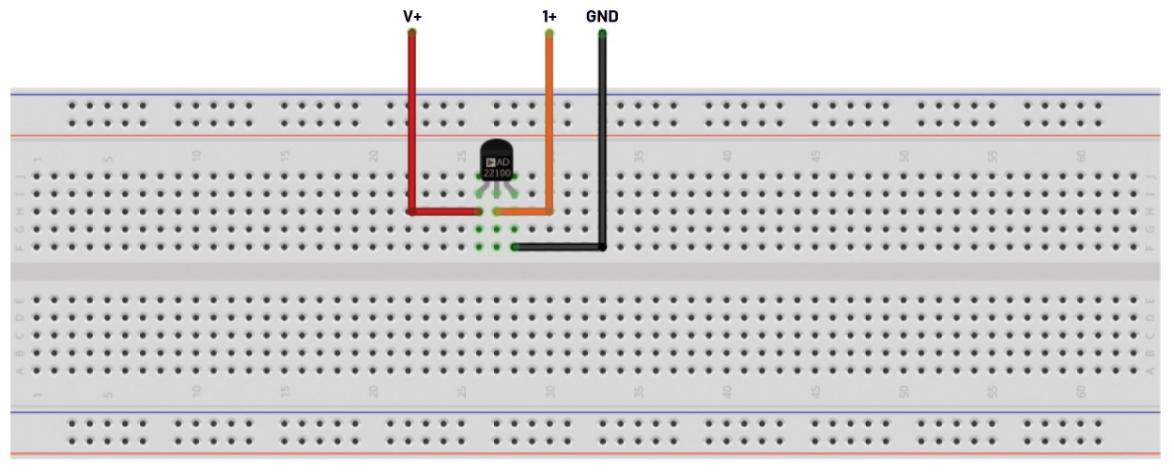

圖2.AD22100溫度傳感器的試驗板連接

程序步驟

打開Scopy并啟用5 V正電源電壓。在示波器的通道1上，您將看到傳感器的輸出電壓。要獲得溫度值，需要參考傳感器的數據手冊以獲取輸出電壓函數。

根據方程1給出的輸出電壓函數，可以提煉出環境溫度(TA)的方程。

向示波器添加一個新的數學通道，以便觀測溫度值。在f(t)中插入方程2，并將M1通道分辨率設置為10 V/div。啟用示波器的測量功能。M1的平均測量值表示實際環境溫度。

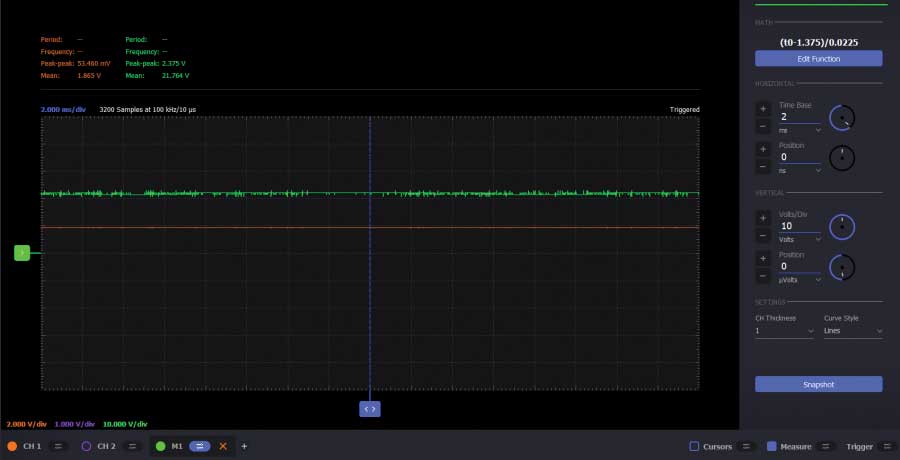

圖3.輸出電壓和溫度測量

使用AD592測量溫度

背景知識

AD592是一款2端單芯片集成電路溫度傳感器，其輸出電流與絕對溫度成比例。在寬電源電壓范圍內，該器件可充當一個高阻抗、1 μA/K溫度相關電流源。采用單電源（4 V至30 V）時，AD592可在較寬的工作溫度范圍（-25°C至+105°C）內提供0.5°C的測量精度。

材料

ADALM2000主動學習模塊

無焊試驗板和跳線套件

AD592電流溫度傳感器

一個1 kΩ電阻

硬件設置

圖4顯示了傳感器引腳排列。ADALM2000只能測量電壓，因此有必要在傳感器輸出端連接一個電阻，并應用歐姆定律來計算電流值。

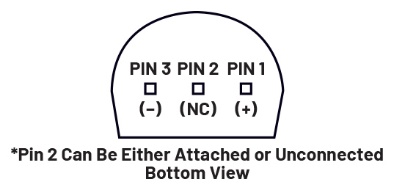

圖4.AD592電流溫度傳感器引腳排布。

按圖5所示方式進行連接。

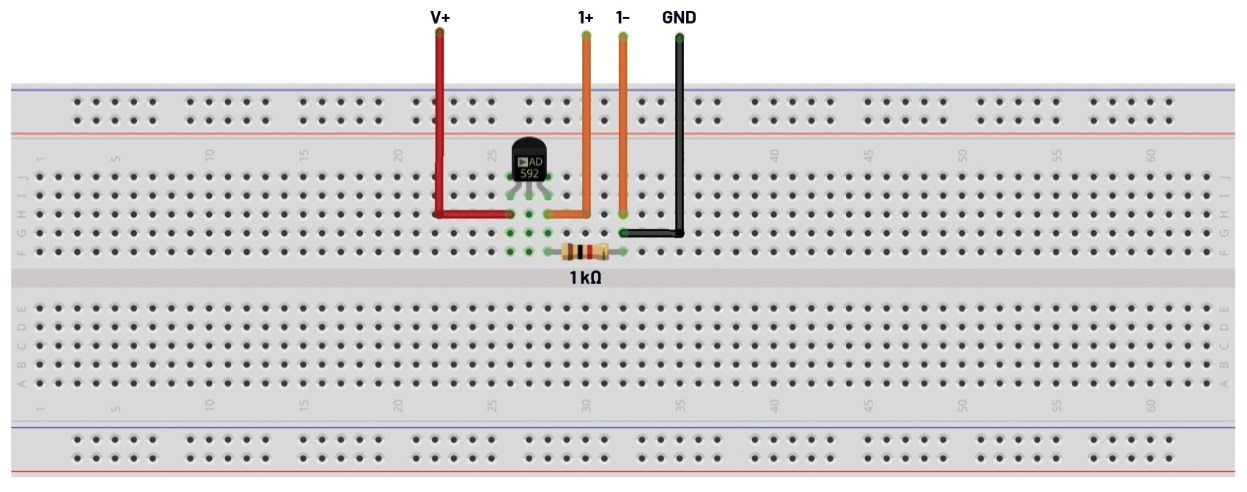

圖5.AD592試驗板連接。

程序步驟

打開Scopy并啟用5 V正電源電壓。在示波器的通道1上，您將看到電阻上的電壓。應用歐姆定律可得出電流值。

通過電阻的電流等于通道1上讀取的電壓除以其電阻值。所用電阻為1 kΩ，因此電流的數值與電壓相同，不過單位是微安。從傳感器的數據手冊可知，其輸出電流以1 μA/K的比例增加，0°C時的輸出電流為273 μA。

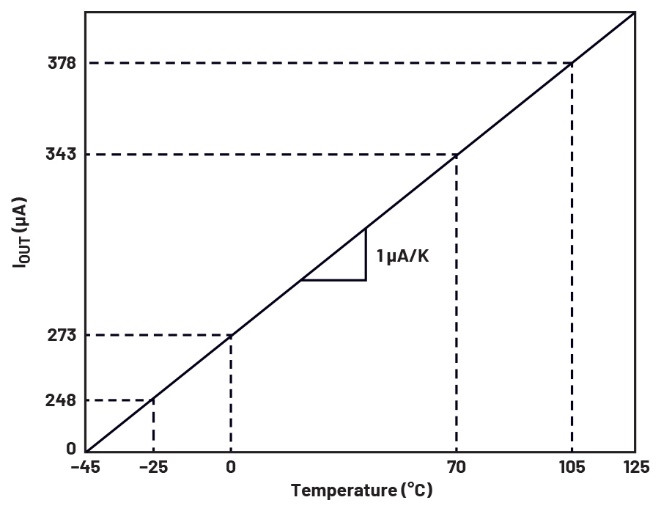

圖6.AD592的輸出電流與溫度的關系

知道了這一點，我們就可以應用從K到°C的轉換公式：

要在示波器工具上顯示溫度，請?zhí)砑右粋€(gè)新的數學通道，并使用方程4作為函數。請記住，通道1電壓以mV為單位，傳感器的輸出電流以μA為單位。這意味著，如果您想在通道M1上獲得溫度，必須將通道CH1上讀取的值減去0.273。

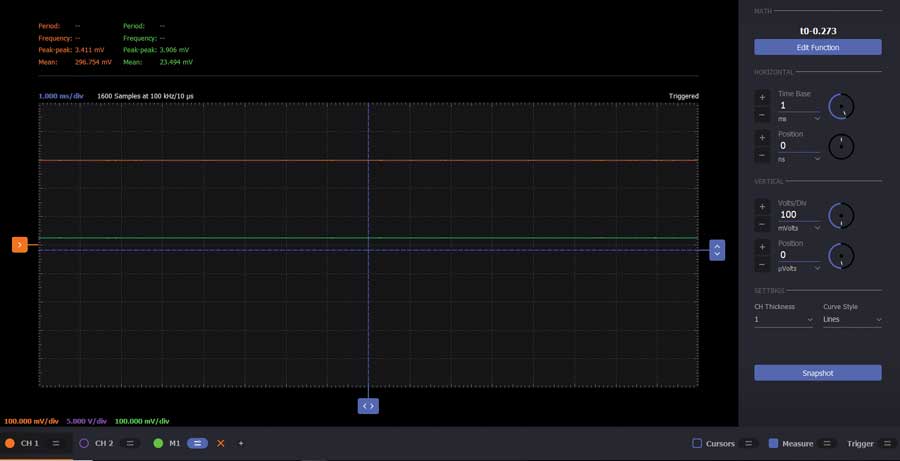

圖7.電阻電壓和溫度測量

問題：

AD22100電壓輸出溫度傳感器和AD592電流輸出溫度傳感器的工作原理有何區別？

您可以在學子專區論壇上找到問題答案。
