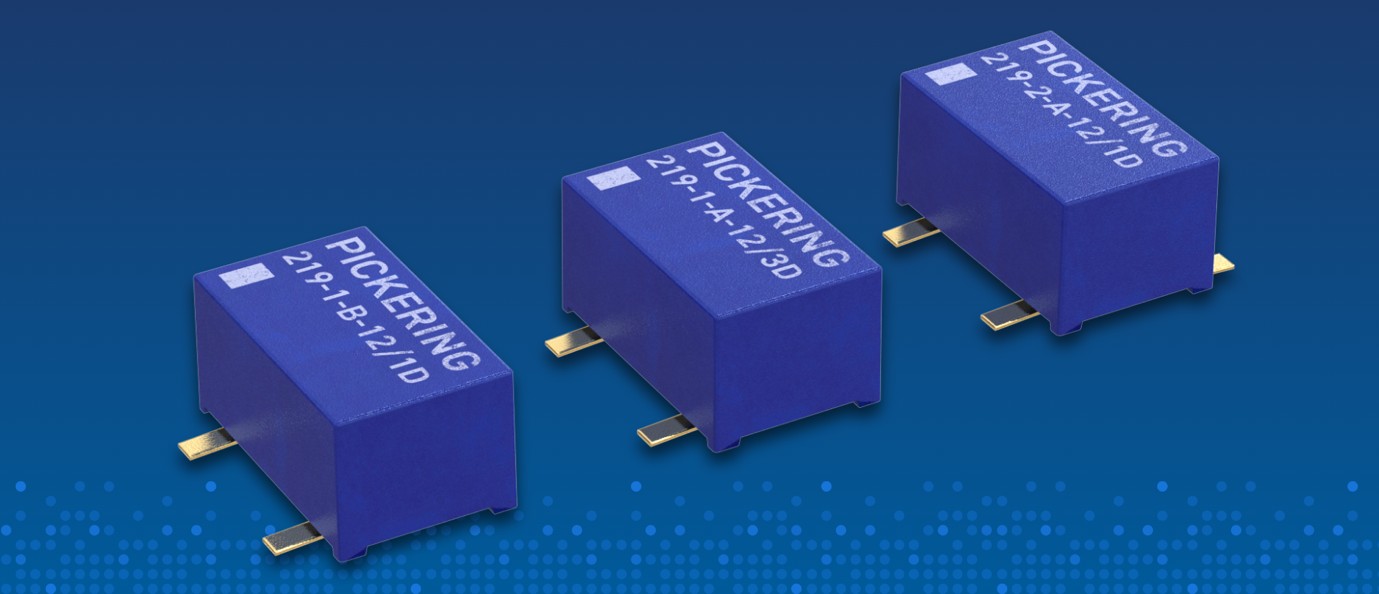

高性能舌簧繼電器的領先制造商Pickering Electronics宣布推出首款高壓表面貼裝舌簧繼電器，稱為 219 系列。該系列舌簧繼電器有多種封裝形式（尺寸相同，但引腳位置不同）。可以選擇1 Form A (SPST)、2 Form A (DPST)或1 Form B (SPNC)觸點配置?？汕袚Q高達1000V的電壓；開關隔離電壓高達3000V，而開關線圈隔離電壓高達5000V。

219 系列表面貼裝舌簧繼電器是一系列高壓應用的絕佳選擇，包括混合信號半導體測試儀、醫療設備測試、EV（電動汽車）充電樁測試和監控太陽能電池光伏效率。

在 219 系列范圍內，所有觸點配置均提供三種線圈電壓：3V、5V 或 12V。2 Form A封裝中的開關隔離電壓高達 1.5kV，1 Form B封裝中的開關隔離電壓高達2kV，1 Form A封裝中的開關隔離電壓高達3kV，而1 Form A封裝中的開關線圈隔離電壓高達5kV。1 Form A和1 Form B。開關電流高達0.7A，功率10W，工作溫度范圍為-40°C至+105°。

所有型號均提供內置續流二極管的選項。二極管安裝在繼電器內，以保護驅動繼電器線圈的設備免受反電動勢的影響。反電動勢是在流向線圈的電流中斷時產生的。電流下降會導致電壓升高，這可能會損壞PCB板上的其他組件，例如線圈驅動器芯片。

“目前只有Pickering生產具有2 Form A和1 Form B封裝的表面貼裝高壓繼電器，”Pickering Electronics 產品開發經理 Robert King 說道。“2 Form A配置優化了電路板空間，在相同的占地面積內包含了兩個開關。而1 Form B，是用戶從前在市場上無法獲得的常閉繼電器產品?！?

正如客戶所期望的那樣，Pickering 的 219 系列干簧繼電器具有多種標準可選項，可根據您的特定應用進行定制。如果標準繼電器或任何標準可選項都無法滿足您的要求，公司還提供定制繼電器的服務，以滿足用戶的特定應用。

與 Pickering 生產的其他繼電器一樣，新型219系列高壓舌簧繼電器使用最好的儀器級開關，并選用了高性能的觸點涂層，以滿足應用所需的電流和電壓。另一項創新（尚未被某些競爭對手采用）是SoftCenter?技術，該技術可最大限度地減少舌簧開關的內應力，從而延長使用壽命并提高接觸電阻穩定性。使用Mu-Metal磁屏蔽和靜電屏蔽可有效防止外部干擾導致的誤動作。
