引言

隨著特高壓電網的建設和運行，傳統的帶電檢測方法已經遠遠不能滿足現場檢測的需要，而紫外成像法能夠進行遠距離帶電檢測，并且具有操作簡單、重復性好、定位準確等優點，因此在電力系統帶電檢測方面得到了廣泛應用[1-4]。

目前紫外成像法表征和量化放電強度一般是利用“光子數”參數[4-6]，該參數可直接從儀器屏幕上讀取，方便快捷。我國的地形是西高東低，海拔高度存在很大的差異，海拔越高，氣壓越低，根據氣體放電的機理可知，海拔會對放電存在影響，因而檢測到的光子數也將發生變化，進而影響到對放電的量化分析[7-8]。目前關于氣壓對紫外成像的影響相關研究很少，因而有必要進行更加深入的研究。

本文在環境因素可調的氣候室中以棒-板間隙模型為研究對象，用corocAM504紫外成像儀記錄紫外信號，以“光子數”來量化放電的強弱。在恒溫恒濕的條件下實驗研究了光子數隨氣壓變化的特性，得到兩者之間的關系曲線并進行擬合分析，得到了其變化特性。然后在河北保定、青海西寧進行了實地測試，并將檢測數據與實驗數據進行了對比分析。研究結果對高海拔地區紫外檢測工作的開展有良好的指導意義。

1實驗系統的構建和實驗方法

1.1實驗系統的構建

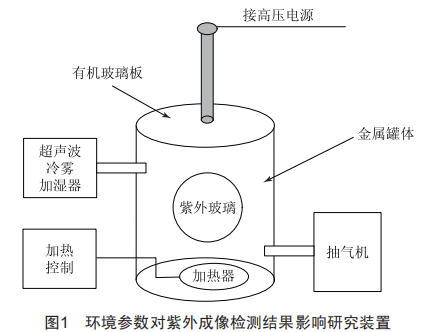

該氣候室為一氣壓、濕度、溫度單獨可調的封閉金屬罐，圖1是環境參數對紫外成像檢測結果影響研目前工程中研究放電的典型模型為棒-板間隙，因而本文采用棒-板模型為研究對象，棒電極直徑為3.2 cm，其頭部為圓錐形，頂端半徑約1.5 mm，板電極長寬均為1.5 m，棒-板間隙距離分別定為20、15、10 cm。實驗時，corocAM504紫外成像儀輸出的視頻信號被存儲在外部視頻記錄設備中。實驗電壓由工頻高壓發生器提供。

1.2實驗方法

實驗時，corocAM504紫外成像儀除增益外的其他參數設置為儀器默認值，并在整個實驗過程中保持不變，增益為70%，觀測位置為8 m，溫度22節，相對濕度36%。

步驟一：首先設定棒-板間隙距離為20 cm，利用抽氣機將罐內氣壓抽到40 kpa，采用逐步加壓法，步長3 kV，用corocAM504紫外成像儀錄制放電的紫外視頻。

步驟二：將棒—板間隙分別改為15、10 cm’重復步驟一。

步驟三：分析視頻,計算光子數,研究光子數隨氣壓變化的特性。

由于電暈放電具有一定的隨機性，為了減小光子數的計算誤差，在此采用了取平均值處理,方法是從紫外視頻中截取連續的100峽大紫外圖像’分別讀取每一峽圖像中的光子數’然后取平均值。

2實驗結果與數據分析

2.1實驗結果

基于以上實驗結果’本文獲得了不同棒—板間隙距離和氣壓下的紫外視頻,其中棒—板間隙為20 cm,電壓為39 kv時,不同氣壓下的紫外圖像如圖2所示。

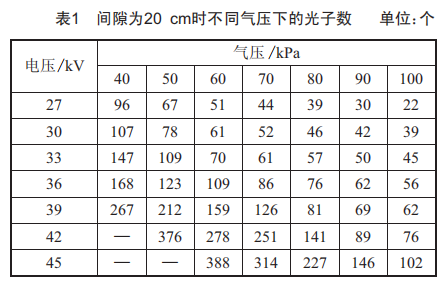

基于上述實驗,可得到棒—板放電模型在不同電壓和氣壓下的光子數。氣壓的范圍為40~100 kpa；電壓過低時沒有放電或放電很弱,光子數較少,此時儀器檢測到的光信號過于微弱,光子計數值存在較大的統計誤差,當電壓過高時有擊穿的危險,因此對于20 cm的間隙,實驗電壓的范圍設置為27~45 kv。相關數據如表1所示,表中“—”表示在該距離下已發生擊穿。

由圖3可以看出,隨著氣壓的增強,放電逐漸減弱,光子數也逐漸減少。這是因?yàn)闅鈮涸黾?空氣密度增加,電子的自由程減小,相鄰的兩次碰撞之間電子積累的動能降低,發生碰撞電離的概率也相應降低,因而放電減弱。

2.2數據分析

基于上述實驗研究,本文對棒—板間隙距離為20 cm時光子數隨氣壓變化的數據進行了分析，并采用了最小二乘曲線擬合法對數據進行了擬合。根據數據的變化趨勢，本文選擇了幕函數進行擬合分析，具體擬合函數如式（1）所示：

式中：A為一常量系數；P為氣壓；n為幕指數。

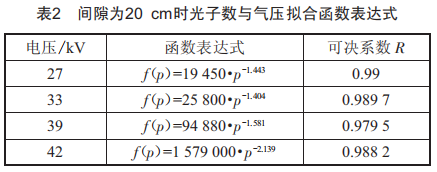

表2給出了部分電壓下的擬合函數表達式，為進一步量化曲線的擬合精確程度，本文計算了各擬合曲線的可決系數R[9]。

由表2可知，各擬合函數的R值接近于1（R的取值范圍在0~1之間，R值越接近1，說明擬合曲線對觀測值的擬合程度越好），這說明表2與實際數據有著較高的擬合度。對其他電壓下的數據進行分析，發現光子數與氣壓之間也近似滿足幕函數變化特性，氣壓在40~100 kpa的范圍內，幕指數在-2.1~-1.4之間變化。

限于論文篇幅，本文在此僅給出棒-板間隙為15、10 cm時部分電壓下的光子數隨氣壓變化的擬合函數表達式和可決系數值。

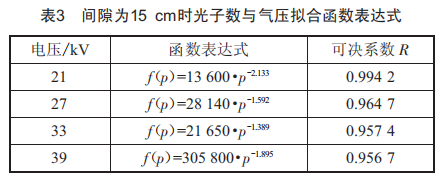

棒-板間隙為15 cm時，在氣壓為40~100.5 kpa的范圍內，電壓從18 kv逐步施加到39 kv。表3是部分電壓下光子數與氣壓的擬合函數表達式和可決系數值R。

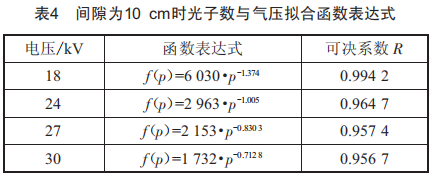

棒板間隙為10 cm時，在氣壓為40~100 kpa的范圍內，電壓從15 kv逐步施加到30 kv。表4是部分電壓下光子數與氣壓的擬合函數表達式和可決系數值R。

由上述分析可知，光子數隨著氣壓的增加而減小，兩者滿足幕函數變化特性，其幕指數在-2~-1之間。

3現場檢測

使用同一套棒-板放電模型，分別在河北省保定市和青海省西寧市進行了實地檢測，兩地實驗時選擇天氣條件盡量保持與實驗條件相近。兩地實驗時氣候條件如下：1）青海西寧實驗基地：氣壓79.8 kpa，溫度22節，濕度36%；2）河北保定實驗基地：氣壓100 kpa，溫度23節，濕度35%。

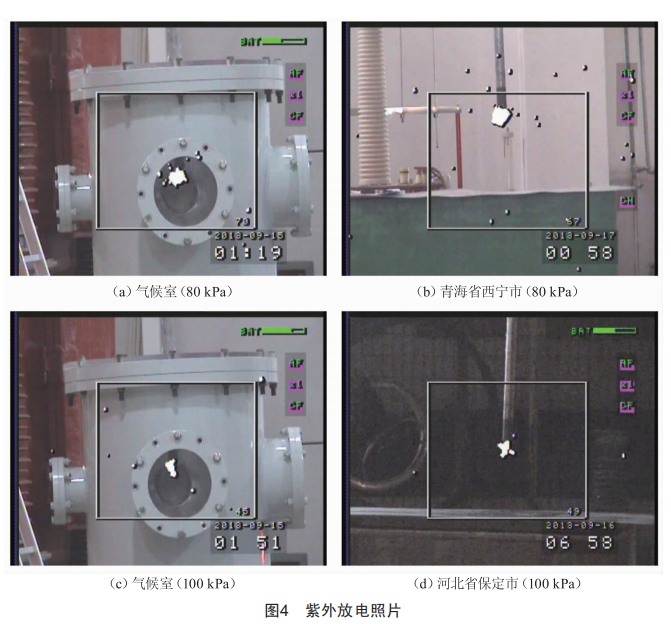

圖4分別為在氣候室、青海省西寧市、河北省保定市的紫外圖片對比，棒-板間隙為20 cm，電壓為40 kv，增益為70%，觀測距離為8 m。

分析現場實驗結果，青海西寧實驗基地在27、33、39、42 kv電壓下測得光子數分別為37、55、92、141個。根據表2中的擬合公式可以得到在以上4個電壓下的光子數分別為35、54、95、144個。兩者之間的相對誤差為4.29%。

河北保定實驗基地在27、33、39、42 kv電壓下測得光子數分別為26、40、66、94個，根據表2中的擬合公式可以得到在以上4個電壓下的光子數分別為25、39、67、92個。兩者之間的相對誤差為2.5%。

實地實驗結果表明，氣候室所得到的擬合函數能有效表示光子數隨氣壓變化的關系，研究結果對高海拔地區紫外檢測工作的開展有良好的指導意義。

4結束語

本文設計了一氣壓可調的人工氣候室，以棒一板間隙為研究對象，實驗研究了光子數隨氣壓變化的特性，即氣壓越高，放電越弱，光子數越少。擬合分析表明，兩者近似滿足幕函數關系，幕指數在一2~一1之間。通過現場檢測結果可知，所得到的擬合函數能有效滿足實際工作需要。
