引言

隨著制造業的飛速發展以及計算機技術的成熟使用，我國在機械制造領域更加注重零件制造的高精密性。在這一背景下，數控技術應運而生，其高度自動化、集成化、智能化，使用簡單的數控編程軟件進行編程，即可對零件進行自動加工，極大地提升了加工效率。尤其是近幾年，隨著校企人才培養模式的興起，數控加工技術已經成為國內大部分高校不可或缺的一門實訓課程[1-2]。

目前，高校的數控技術實訓經常使用的是軟件自動編程，然后將程序?qū)霗C(jī)床內部進行識別、讀取、運行、加工等一系列操作。自動編程的優點是簡單、快捷，尤其是對于復雜形狀的零件，很大程度上節省了手動編程時間，降低了編程難度；缺點是前期需要學習相關的編程軟件，并具備一定的工程圖繪制基礎知識，而且編程時容易出現空走刀現象，總體來講不適合形狀過于簡單的零件加工。手動編程此時就派上了用場，手動編程普遍用于加工形狀簡單的回轉體零件以及部分銑床類零件，但對于非一般圓弧曲線類零件則不適用[3]。手動編程的優點是方便、簡單，可以省去前期的建模時間，并且?guī)缀醪粫?huì)出現空走刀現象，很好地優化了加工路線；缺點是編程人員需要非常豐富的機床加工經驗以及制造專業技術，并且要求編程人員具備較高的專業素養，對于剛?cè)胄械男率植僮髌饋磉€是很有難度的。綜上所述，兩種編程方法各有利弊，分別適用于不同的生產零件和加工環境，對于高校數控技術實訓，以數控編程為主，手動編程為輔，可以更好地提高零件的加工效率以及加工質量，從而滿足零件實際加工的要求。

本文以實訓中一個典型的數控車床零件為例，分別以CAXA數控車軟件和手動編程軟件進行編程，并使用斯沃仿真系統進行仿真加工，為以后高校數控技術實訓提供了一定的參考。

1零件加工工藝分析

圖1是常見的典型回轉體零件圖。

分析零件圖可得，該零件總長度為52 mm，偏差士0.05mm。從左至右依次是半徑為10 mm的球體圓弧、直徑15 mm的圓柱體、公稱直徑24 mm/螺距1.5 mm普通螺紋（帶倒角）、直徑20 mm上偏差為0/下偏差為0.021 mm的圓柱體（帶倒角）。

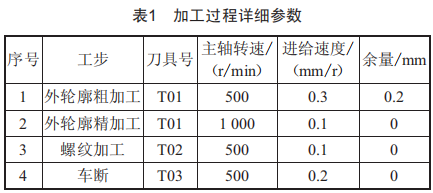

根據圖1可知，該零件毛坯采用直徑25 mm、長度05 mm的圓柱體棒料。為了方便后期加工，棒料材料采用硬鋁?；剞D(zhuǎn)體零件采用數控車床加工，使用數控車床的內三角卡盤裝夾，外露長度為65 mm，因?yàn)榱慵傮w長度較短，所以加工時不考慮毛坯跳動問題，另一端不采用頂尖裝夾?？紤]到加工精度，采用一次裝夾即一次加工整個外形輪廓。由于工件左端帶有圓弧，考慮到便于切斷，以工件左端平面中點為工件坐標系。詳細加工過程如表1所示。

2自動編程

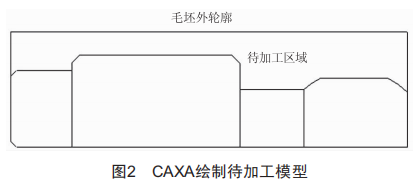

本次自動編程采用CAXA200軟件進行建模并編程，由于待加工零件為回轉體零件，故在建模時只需要繪制零件的外輪廓曲線并組成封閉區域即可，該封閉區域稱為待加工區域。為了直觀感受零件的形狀，本文畫出零件的一半模型并組成封閉區域，如圖2所示。

2.1外輪廓粗加工參數選擇

（1）加工參數：加工精度選擇0.1 mm，加工角度為180O，加工余量為0.2 mm，切削行距選擇2 mm，干涉前后角度分別為0O和60O，拐角過渡方式選擇圓弧過渡，刀尖半徑補償選擇編程時考慮，加工方式選擇行切方式。

（2）進退刀方式：每行相對毛坯進刀方式選擇垂直進刀，每行相對毛坯退刀方式采用與加工表面成定角。

（3）切削用量：參照表1。

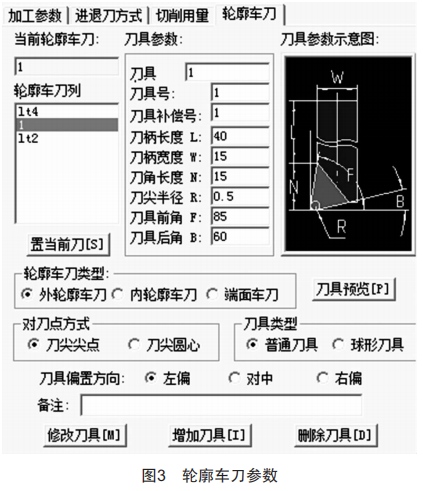

（4）輪廓車刀參數：參照?qǐng)D3。

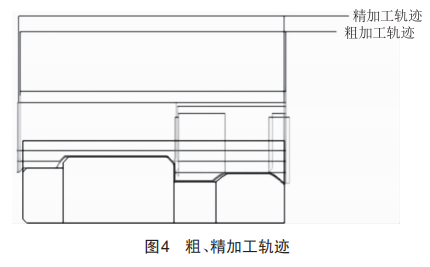

（5）生成加工軌跡：設定好粗加工參數后，使用限制鏈?zhǔn)叭』蛘邌蝹€(gè)拾取的方式得到零件外輪廓，并選擇合適的進退刀點，生成加工軌跡，如圖4所示。

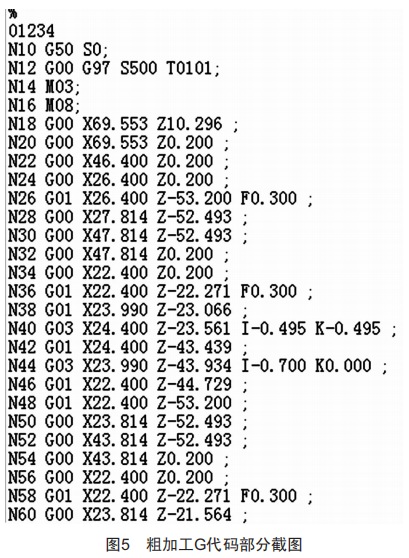

生成G代碼：在生成刀具軌跡之后，選擇菜單欄里的代碼生成功能，先設置好相對應的機床系統FANUC，然后拾取刀具軌跡，即可生成相對應的G代碼。代碼部分截圖如圖5所示。

2.2外輪廓精加工參數選擇

（1）加工參數：加工精度選擇0.01 mm，加工余量0 mm，切削行距選擇0.5 mm，干涉前后角度分別為0O和60O，拐角過渡方式選擇圓弧過渡，刀尖半徑補償選擇編程時考慮。

（2）進退刀方式：每行相對毛坯進刀方式選擇垂直進刀，每行相對毛坯退刀方式采用與加工表面成定角。

（3）切削用量：參照表1。

（4）輪廓車刀參數：參照?qǐng)D3。

（5）生成加工軌跡：設定好精加工參數后，使用限制鏈?zhǔn)叭』蛘邌蝹€(gè)拾取的方式得到零件外輪廓，并選擇合適的進退刀點，生成加工軌跡，如圖4所示。

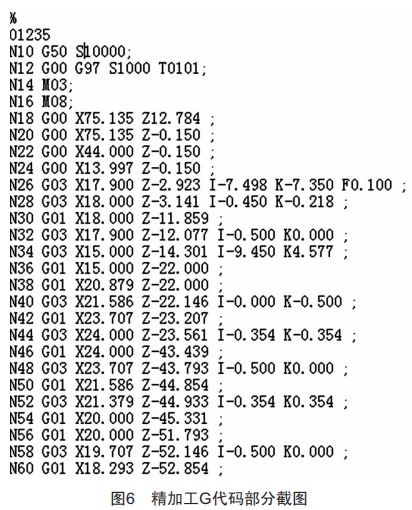

（6）生成G代碼：操作同粗加工G代碼操作方式一樣，需要注意的是，在拾取刀具軌跡時應選擇拾取精加工刀具軌跡。代碼部分截圖如圖6所示。

2.3螺紋加工參數選擇

（1）螺紋類型：由圖1可知應選擇外輪廓類型。螺紋牙高可根據公式計算得到1.299 mm，螺紋長度在拾取加工兩點后自動生成。

（2）螺紋加工參數：加工工藝選擇粗加工+精加工方式。精加工的行距選擇0.09 mm，此處需要注意，精加工的行距不得大于精加工深度。

（3）進退刀方式：粗、精加工均選擇垂直進退刀。（4）切削用量：詳見表1。

（5）螺紋車刀：選擇螺距為1.5 mm的外螺紋車刀，刀具種類選擇米制螺紋，經過計算可知，刀刃長度1.29 mm、刀尖寬度0.15 mm、刀具角度60o。

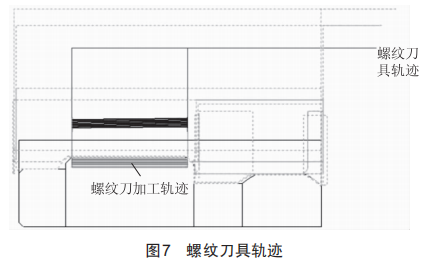

（6）生成加工軌跡：修改完參數后，依次拾取要加工螺紋段的左端點和右端點，然后選擇合適進退刀點，即可生成刀具軌跡，如圖7所示。

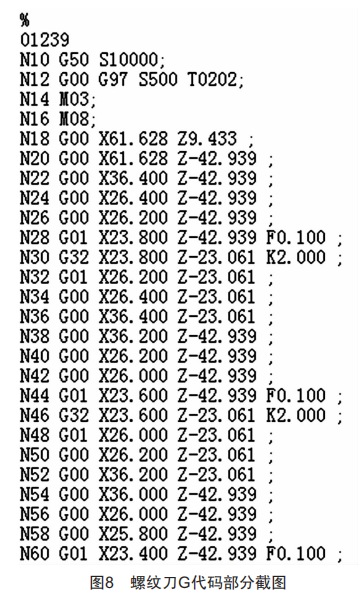

生成G代碼：選擇代碼生成功能，設置好文件名以及需要的數控系統型號，拾取加工軌跡，即可生成G代碼。部分截圖如圖8所示。

2.4車斷

車斷的詳細參數參考表1。

3手動編程

手動編制要求圖紙分析、工藝分析、刀具和參數選擇、編程及輸入全部由人工完成。結合手動編程的優缺點，本文中的零件屬于小型簡單零件，可以用手動編程實現加工[4]。

加工零點：手動編制時，首先要確定加工原點，然后再逐步計算其他點的坐標。編程時需要考慮到G1/G2等機床語言指令，再加一個循環指令G71等[5]。本次選擇以工件的左端平面中心點作為加工零點。

刀具選擇：粗車和精車毛坯外輪廓均采用T01（35O外圓尖刀），加工螺紋采用T02（螺距1.5 mm的外螺紋車刀），最后車斷采用T03（3 mm的切斷刀）。

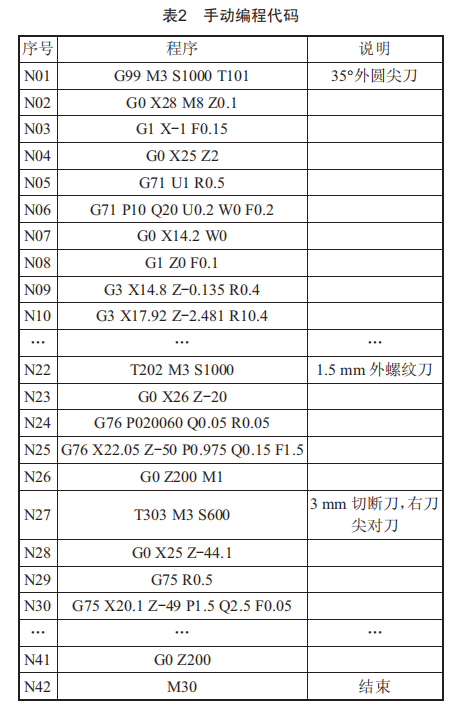

手動編程代碼如表2所示。

4仿真加工

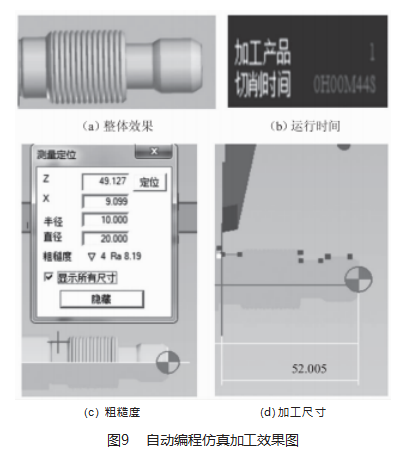

斯沃仿真軟件是一款多功能輔助教學軟件，它包含國內外眾多數控加工系統，并且覆蓋了數控車、數控銑、加工中心等不同類型機床，可通過模擬現實數控機床的加工過程，更加直觀地顯示出待加工工件的最終加工效果[6]。為了對比分析兩種編程方式達到的加工效果，本文將自動編程和手動編程的程序分別導入斯沃仿真軟件進行比較分析。兩種不同加工方式所得到的仿真加工效果分別如圖9、圖10所示，圖9為自動編程仿真加工最終效果圖，圖10為手動編程仿真加工效果圖。

對比分析：在仿真結束之后，利用仿真軟件自帶的功能分別對自動編程和手動編程的仿真結果進行提取分析。由圖9、圖10的圖可知，無論是自動編程還是手動編程的程序都可以在仿真軟件中加工出工件的最終形狀；對比分析圖可知，在仿真加工中，進給倍率是100%，單次運行的情況下，自動編程運行時間為44 s，手動編程運行時間為19 s，是前者時長的一半不到；通過對比圖可得，自動編程的粗糙度比手動編程略大，但是由于仿真軟件的精準性，此數據只是參考，不能作為實際加工數據使用；對比分析圖可知，兩種編程方式的加工尺寸精度誤差都在規定范圍內，符合尺寸要求。

5結論

由仿真加工的結果可知，自動編程運行時間比手動編程運行時間長；且相同進給倍率下自動編程粗糙度比手動編程粗糙度略大，但此數據只能作為參考；兩種編程方式的加工精度相當?？偟膩碚f，對于特殊曲面較多的復雜性零件，采用自動編程較為快捷方便；對于普通、簡單的零件，采用手動編程較為快捷、省時，但對操作人員的編程經驗要求較高。
