引言

天車是工廠內產品生產、搬運或設備維修過程中必備的設備，在工業廠房中廣泛存在，使用頻繁。天車往往是在建廠之初進行設計、安裝的，其載重量無法改變，天車的價格往往也是隨著載重量的提升而升高。伴隨著我國工業化的快速發展和生產的產業化、智能化升級，大型化、重型化設備的廠內運輸任務逐步增多，對于大型化、重型化設備的廠內運輸任務，采用兩臺天車協同作業的方式[1]可以更好地實現。

傳統的雙臺天車同步吊運往往采用多人協作、人工手動控制方式，將吊裝物體固定后，操作人員憑經驗同時操控兩臺天車進行同步運行。運行過程中的安全性、穩定性、精確性存在較大的不確定性?；诠S內的雙天車同步需求，有必要設計一種操控便利、控制精度更高、安全系數更強、效率提升的雙天車同步控制系統。

1硬件系統結構

1.1硬件系統組成

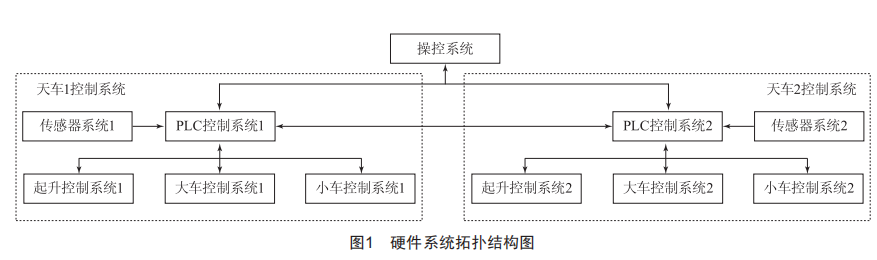

雙天車同步控制系統主要包括操控系統、天車1控制系統及天車2控制系統，其中天車1控制系統（天車2控制系統）包括傳感器系統1（傳感器系統2）、PLC控制系統1（PLC控制系統2）、起升控制系統1（起升控制系統2）、大車控制系統1（大車控制系統2）及小車控制系統1（小車控制系統2），硬件拓?fù)浣Y(jié)構如圖1所示。

1.2硬件系統介紹

雙天車同步控制系統的PLC控制系統作為控制核心，可接收操控界面系統下發的指令數據，傳感器系統采集的距離信息，起升控制系統、大車控制系統和小車控制系統運行狀態數據及另外一臺天車的運行狀態數據，PLC控制系統根據接收到的數據進行分析后，經特定算法運算處理，給出運行結果數據，將對應運行數據下發給起升控制系統、大車控制系統及小車控制系統，同時PLC控制系統將起升控制系統、大車控制系統及小車控制系統的運行狀態信息反績給操控界面系統，也將當前天車的運行狀態數據發送到另外一臺同步控制的天車PLC控制系統。操控界面系統可選擇天車工作模式，即天車為單獨工作模式或同步工作模式，單獨工作模式只可控制選定的天車，同步工作模式可將選定的一臺天車作為主天車，另一臺天車作為隨動對象，跟隨主天車的動作運行。傳感器系統分別采集起升控制系統、大車控制系統及小車控制系統運行距離，并將距離信息發送給PLC控制系統，由起升控制系統、大車控制系統及小車控制系統控制天車運行方向和運行速度。

2控制系統功能設計

2.1操控系統

操控系統使用定制遙控器作為整個系統的操作部分，通過設定操控系統界面上的控制方式選擇天車為同步運行模式或單車運行模式。如選定雙天車同步運行模式，需選定其中一臺天車作為主天車，另外一臺作為從天車，在設定主、從天車運行時的間隔距離后，如操控主天車運行，此時從天車會隨動運行。單車運行模式，即操控其中一臺天車運行，可設定單車需要運行的目標距離。操控系統可將發出的指令信號傳給PLC模塊[2]，同時接收PLC控制系統發送回的天車狀態。

2.2 PLC控制系統

PLC控制系統作為核心控制部分，其主要作用包括接收其他系統發來的命令或數據，同時對接收到的數據進行邏輯運算處理，向其他系統發送控制命令及向其他系統發送當前天車運行狀態等數據。其中接收其他系統發來的命令或數據主要包括接收操控系統發送的命令，接收傳感器系統發送的數據信息，接收另外一臺天車系統發來的數據信息，接收起升控制系統、大車控制系統及小車控制系統發來的數據信息；數據邏輯運算處理主要包括處理接收到的傳感器數據信息，對采集數據采用合適的實時數字濾波方法來消除干擾[3]，再通過PID運算得出對應的起升控制系統、大車控制系統及小車控制系統需要的運行方向和速度，數據邏輯運算處理也包括處理另外一臺天車的信息數據，時刻判斷另外一臺天車的運行狀態，保證雙天車同步運行的安全性；向其他系統發送控制命令及當前天車運行狀態數據，主要包括向操控系統發送天車運行位置及狀態信息、傳感器系統狀態信息及起升控制系統、大車控制系統、小車控制系統狀態信息，向起升控制系統、大車控制系統及小車控制系統發送計算后得出的運行方向和速度，如果是主天車，還會向另外一臺天車發送啟、停命令及當前天車的運行狀態，如果是從天車，則向另外一臺天車發送當前天車的運行狀態。PLC控制系統會實時判斷其他系統的運行狀態信息，當其他系統異常時，會及時向操控系統報警，同時根據報警類型選擇是否停止天車相關的運行動作。

2.3傳感器系統

傳感器系統主要功能為反績天車當前的實時位置及傳感器系統的當前狀態，實時位置主要包括起升控制系統主鉤位置、大車控制系統大車位置及小車控制系統小車位置。傳感器系統會將天車的實時位置及傳感器狀態信息發送給當前天車的PLC控制系統。

2.4起升控制系統、大車控制系統及小車控制系統

起升控制系統、大車控制系統及小車控制系統主要為天車的行走動力部分，采用變頻器控制變頻電機的控制模式。PLC與變頻器之間通過Profinet現場總線進行通信[4]，變頻器運行狀態通過通信網絡反績給PLC控制系統，同時接收PLC控制系統發來的啟、停命令及對應的運行方向及運行速度。

2.5通信系統

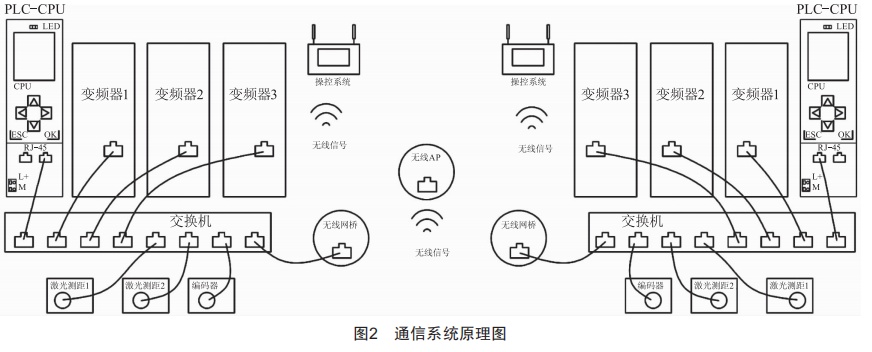

各個系統之間采用無線和有線系統結合[5]的通信方式，其中PLC控制系統、起升控制系統、大車控制系統、小車控制系統及傳感器系統之間采用有線通信，操控系統及雙天車之間采用無線通信系統，實現信息共享[6]。PLC控制系統與其他系統之間編制了通信超時判斷程序，可判斷系統之間通信是否出現故障現象。通信系統原理圖如圖2所示。

3程序編輯

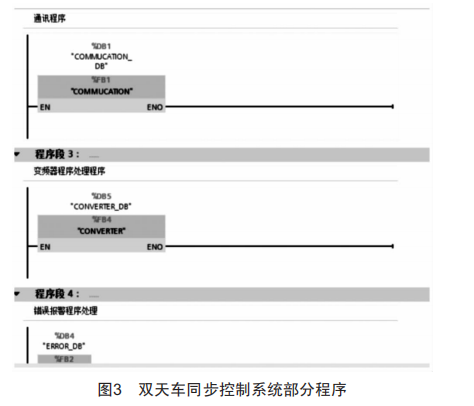

采用S7—1500系列PLC，結合博途軟件[7]進行程序編輯，通過這些程序塊完成整個系統的運行邏輯、信息傳遞及安全保護功能。程序主要包括：控制起升變頻器、大車變頻器及小車變頻器啟動、停止、運行方向及運行速度的程序塊；采集起升變頻器、大車變頻器及小車變頻器信息狀態及傳感器反績距離信息的程序塊；對采集數據進行濾波處理運算的程序塊；對天車運行狀態進行判斷處理的程序塊；與操控系統信息交互的程序塊；與另一臺天車運行信息交互的程序塊；通信超時判斷程序塊；手動/自動切換程序塊。部分程序如圖3所示。

4操作說明

操控系統使用自帶系統的手持遙控終端，手持遙控終端主要部件包括處理器、無線終端、天線、顯示屏、搖桿、操作按鈕及急停等。操控人員可通過手持遙控終端顯示屏選擇天車的運行模式，可寫入起升控制系統、大車控制系統及小車控制系統需要運行的距離，同時顯示屏可顯示雙天車同步控制系統中兩臺天車的運行狀態。無線終端及天線主要作為無線通信的設備，提供與PLC控制系統的通信通道。搖桿、操作按鈕及急停為人工手動操控天車的遙控器，在單天車手動運行模式時，操控人員可直接通過操控?fù)u桿控制天車各個方向的運動。

5實驗驗證

整個系統設計完成后，進行了現場實驗驗證，實驗過程中，雙天車同步控制系統可通過操控系統選擇天車的運行模式O單天車自動運行模式時，設定好單天車運行的目標位置后，啟動天車，單臺天車能夠自動運行至目標位置；單天車手動運行模式時，操控人員通過操控?fù)u桿及按鈕將天車運行至目標位置；雙天車自動運行模式時，兩臺天車運動至目標位置后，通過操控系統選擇雙天車同步控制模式，選定主、從天車，將當前雙天車的間隔距離作為雙天車同步運行時的間隔保持距離。在確認雙天車同步控制系統無報警信息后，輸入主天車運行目標位置，啟動雙天車同步控制系統，主天車自動運行，從天車進行跟隨運行。

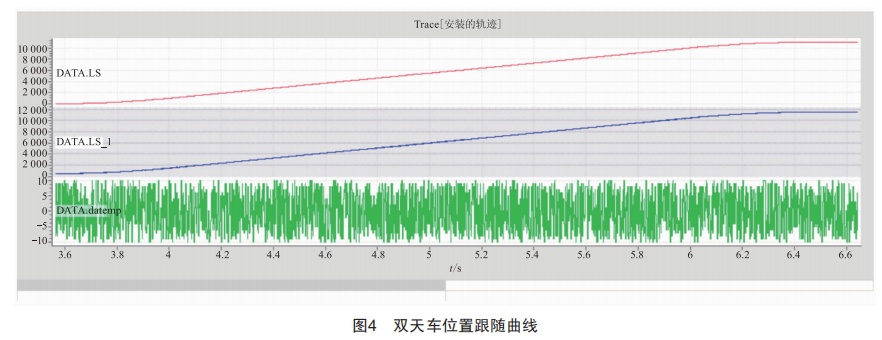

監控?cái)?shù)據如圖4所示，DATA.LS為主天車大車移動軌跡，DATA.LS 1為從天車大車移動軌跡，DATA.

datemp為誤差值。實驗現象及數據監控表明，雙天車運行平穩，同步性能較好。

6結論

實驗過程中，操控系統作為天車的模式選定及指令下發設備，能夠正常操控天車模式的切換及對應的運行操作，選定單車運行模式，天車單獨工作正常，設定目標距離自動運行后，自動運行定位精度較高；雙天車同步運行模式，兩臺天車在啟動、運行及停止過程中，狀態平穩，聯動效果較好，經過多次測試，兩臺天車間在三個坐標系內的誤差較小，在超出設定誤差后能及時報警并停車。實驗結果表明，雙天車同步控制系統在兩臺天車的同步控制過程中運行安全、可靠、精度高，在實際現場應用中能提高廠內工作效率，減少人力資源的浪費。
