引言

粉塵是燃煤電廠生產過程中排放的固體顆粒物，它的主要成分是二氧化硅、氧化鋁、氧化鐵、氧化鈣和未經燃燒的炭微粒等。粉塵粒子表面附著了各種有害物質，進入人體會在肺部沉積下來，還可以通過血液到達人體各部位，引發各種呼吸系統疾?。环蹓m還會使能見度降低，對生態環境造成破壞。最新的《火電廠大氣污染物排放標準》規定：煙囪粉塵排放濃度須小于10 mg/Nm3。

1電除塵的工作原理

電除塵器是利用強電場使氣體電離，即產生電暈放電，進而使粉塵荷電，在電場力的作用下，將粉塵從氣體中分離出來的裝置。它分離氣體中懸浮塵粒的過程如下：施加高電壓產生強電場使氣體電離并產生電暈放電，懸浮塵粒荷電，在電場力作用下向極性相反的電極運動，與沉降電極接觸后失去電荷，粘附在沉降電極表面，借助振打裝置使電極抖動，塵粒掉落到下部灰斗中。

2除塵效率降低的原因及應對措施

九江發電公司#5爐除塵系統共有兩級，一級布置在空預器和引風機之間，二級布置在脫硫塔和煙囪之間。一級除塵器為福建龍凈股份公司生產的BE221/2-4型雙室四電場干式電除塵，設計入口/出口煙塵濃度為19 760/50 mg/Nm3，實際出口粉塵濃度為79 mg/Nm3，最大達200 mg/Nm3。二級除塵器為南京國電科技有限公司生產的EHC-WE-72KV/1.0A型濕式電除塵，設計出口粉塵濃度小于10 mg/Nm3。

實際運行中存在除塵效率下降、電場跳閘頻繁、耗電率偏高的現象。

除塵效率是指除塵器進出口粉塵質量流量之差與除塵器進口粉塵質量流量之比，濃度法試驗效率計算公式[1]為：

式中：p1為電除塵器進口標準狀態下煙氣含塵濃度；p2為電除塵器出口標準狀態下煙氣含塵濃度；Δa為電除塵器漏風率。

2.1燃煤性質對除塵效率的影響

2.1.1煤的含硫量

煤的含硫量對電除塵器的除塵效率影響很大[2]：當煤的收到基含硫量>1.5%時，煙氣中的SO3起到調質作用，增加飛灰的表面導電性，除塵效率升高；而當煤的收到基含硫量<1.0%時，煙氣中SO3的調質作用減弱，含硫量越低，電除塵器反電暈程度越強烈，收塵難度越大，除塵效率降低。

2.1.2煤中灰分含量

電除塵器入口煙氣的含塵濃度隨著煤中灰分的增加而增加[2]，電場中粉塵顆粒數量大量增加將抑制電流的產生，使塵粒不能獲得足夠的電荷，導致除塵效率降低。當煤中灰分含量>20%時，除塵效率明顯降低。

2.1.3粉塵比電阻

粉塵比電阻高值是影響電除塵器性能的主要因素之一[2]。通常當比電阻值在104~1011Ω.cm范圍內時，粉塵能在極板上形成粉塵層，是電除塵最理想的運行區域。隨著比電阻增大到1.5X1013Ω.cm，電荷將難以中和，易產生反電暈現象，使集塵極附近電場強度減弱，除塵效率顯著降低。

2.1.4應對措施

控制入爐煤性能指標偏差<5%，當燃煤性質發生較大變化時，及時調整電除塵電場的運行參數。當干式電除塵電場二次電流降至100 mA以下時，申請退出該電場；當濕式電除塵電場二次電流降至20 mA以下時，申請加強陽極沖洗操作，如沖洗無效，則退出電場運行，進行陰極沖洗。必要時降負荷運行，如果負荷不能降低，負荷>280 MW、出口粉塵濃度>8 mg/Nm3時，增加漿液循環泵的運行臺數，當負荷下降、出口粉塵濃度<6 mg/Nm3時，停運一臺漿液循環泵。

2.2灰斗料位不合適

1）灰斗料位過高或過低都會使除塵效率下降：灰斗料位過高會埋住陰極板和陽極板，使除塵效率下降；灰斗料位過低，潮氣返回到灰斗，粉塵受潮結塊造成堵塞或二次飛揚等，也將使除塵效率下降。

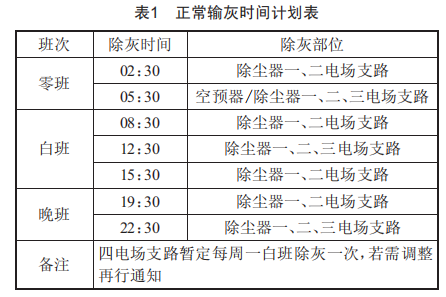

2）應對措施：根據灰斗料位及時調整輸灰時間，專業制定了輸灰計劃表，如表1所示。

當某一灰斗出現料位高的情況時，應及時調整輸灰時間，保證灰斗料位一直維持在高料位和低料位范圍內。例如，除塵器B側二、三電場灰斗多次出現“高料位”報警的現象，為防止電除塵器灰斗大量積灰導致除塵效率下降，將B側電除塵的除灰操作調整為每2 h一次。運行中，一旦發現灰斗“高料位”報警應立即進行輸灰，盡快消除“高料位”報警信號，某一灰斗“高料位”報警30 min無法消除時，應向值長申請退出對應的電場，待灰斗“高料位”信號消失后再及時投入電場。

2.3清灰效果差

1）電除塵的清灰是電除塵運行過程中一個重要環節，電除塵的清灰效果直接影響除塵效率[1]，而要達到良好清灰的目的，必須使陽極板和陰極板受到恰當?shù)恼翊颍纫ＷC粉塵脫離極板和極線，又不能產生二次飛揚。因此，不但要選擇合適的振打方式，而且要選擇合適的振打周期，如果調整不當，除塵效率會下降，甚至?xí)斐煞蹓m二次飛揚，使除塵效率進一步下降。

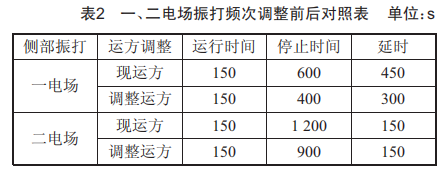

2）應對措施：選取兩個狀況較好的電場進行試驗，首先調整高壓柜的輸出功率為最大，記錄其振打周期，每更換一次振打周期記錄一次高壓柜輸出參數，從中選取電暈功率最大的一組振打周期。根據此次試驗結果，建議將電除塵頂部的振打高度往上增加20 mm，一電場和二電場側部振打頻次進行調整，如表2所示，其他電場振打頻次不變。

3運行電場跳閘應對措施

電除塵電場運行中多次跳閘，如果是非末端電場跳閘，對粉塵濃度影響較小，稍加關注即可，一旦末端電場（A8、B8）跳閘，因尾部無法再次捕捉二次飛揚的粉塵，會導致凈煙氣粉塵濃度大幅升高，突升的時間持續8~10 min，易造成粉塵濃度超標。

應對措施：1）如果小時均值在5 mg/Nm3以下，可以略降負荷控制，觀察原煙氣粉塵濃度的變化，5~8 min之內應該從頂表值回頭，凈煙氣也很快能恢復正常范圍。2）如果小時均值在5 mg/Nm3以上，且發生在該小時的前20 min，應先采取降負荷的措施，觀察原煙氣粉塵濃度趨勢，根據實際情況決定是否增啟漿液循環泵拉平小時均值，確保粉塵濃度小時均值不超標。3）如果小時均值在5 mg/Nm3以上，且發生在該小時的后20 min，應采取降負荷、增啟一臺漿液循環泵的方法。在控制粉塵濃度達標后，還要繼續查看小時均值的情況，盡量確保小時均值達標，注意采取控制粉塵濃度的措施必須確保機組安全。

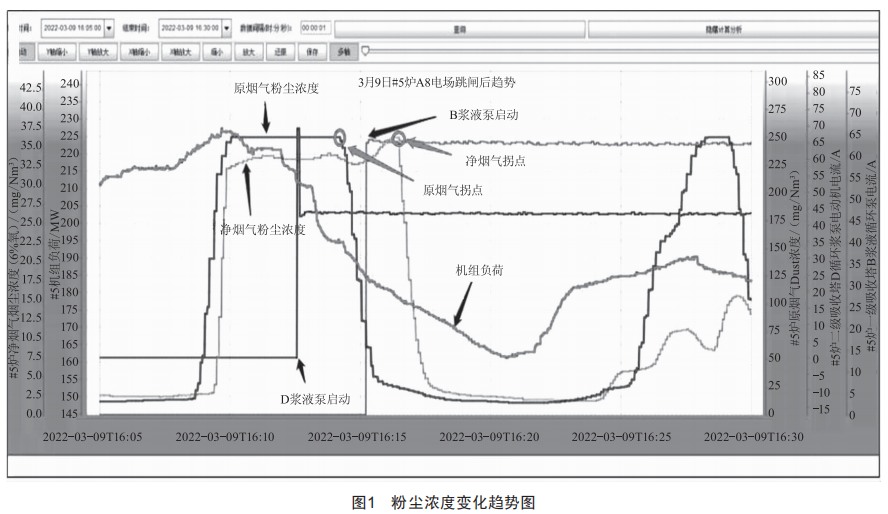

末端A8電場跳閘后的粉塵趨勢如圖1所示，從圖1可知，16：08機組負荷從215 MW快速加至227 MW，原煙氣、凈煙氣粉塵濃度先后開始升高；2 min后原煙氣粉塵濃度已頂表至250 mg!Nm3，凈煙氣粉塵濃度達32 mg!Nm3；16：11機組開始降負荷啟動D漿液循環泵；3 min后原煙氣粉塵濃度開始下降，機組負荷降至194 MW；16：15增啟B漿液循環泵，原煙氣粉塵濃度已降至80 mg!Nm3；16：17粉塵濃度正常。

4電除塵節能優化措施

電除塵耗電率一般占機組額定功率的0.2%~0.5%。在滿足環保排放要求的前提下，可通過調整電除塵運行參數降低電除塵耗電率。

4.1電除塵運行理論功耗

根據托克斯定律W0=F.d=6πξaw.d（W0為收塵所消耗的功；F為塵粒運動時介質的阻力；d為向著收塵板運動的距離；ξ為空氣的動力粘度，標準狀態下為1.79"10#5 pa.s；a為塵粒半徑；幼為荷電塵粒驅動速度，一般為0.06~0.1 m!s）$2%，假設塵粒直徑為10μm，則a=5μm，向著收塵板運動的距離d=80 mm，荷電塵粒的驅動速度幼=0.1 m!s，則可以得到收塵所消耗的功為：

因此從理論上講，#5爐額定負荷時分離全部塵粒只需要287.4 W那么小的功率，實際上由于煤種因素（硫分、灰分、粉塵比電阻）、粉塵粒徑、電暈線肥大、二次揚塵、氣流分布不均以及電除塵供電特性的影響，電除塵運行時的耗功遠高于理想值。電除塵在實踐運行中用于高壓收塵的電能消耗可分為4類：

1）用于粉塵的荷電與捕集的電能稱為“有效電能”；2）對粉塵的荷電與捕集起破壞作用的電能稱為“反效電能”；3）介于兩者之間的電能稱為“無效電能”；4）從380 V交流動力電源轉換為脈動高壓輸出所消耗的電能稱為“固有電能”。實際上，有效、反效、無效電能與固有電能是交織在一起的，在總的電能消耗中，有效電能占得比例很小，而反效、無效電能與固有電能占了絕大部分。因此，通過技術措施提高有效電能比例，降低反效、無效電能與固有電能比例，可以提高除塵效率，降低電能消耗。

4.2電除塵節能對策

由于電除塵設計有裕度、電除塵運行在低負荷下，或者處理煙氣量、煙氣溫度、煤的含硫量、灰分、比電阻、粒度等條件有利于電除塵工作，可采取下列節能方法：

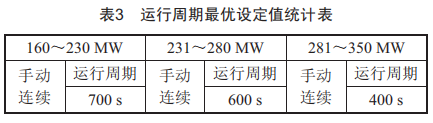

手動連續供電方式下，系統以恒定的脈沖頻率控制電源輸出功率，電源產生波紋很小的直流電壓輸出，在電除塵系統狀態不太穩定的情況下，如電場頻繁閃絡、一/二次電流或二次電壓采樣有問題時使用該方式。該脈沖頻率可用上位機監控系統中的“手動周期”來調整，運行周期最優設定值如表3所示，脈沖周期越大，電源輸出電壓/電流峰值越小，輸出功率越低。

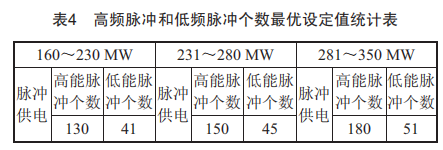

脈沖供電方式能夠大幅減少電除塵運行中無效和反效電能的消耗，節電效率可達50%~90%，當電除塵運行工況良好時使用該方式，高頻電源運行在該模式還可根據輸出功率的大小控制散熱風機運行，進一步降低功耗，延長風機的使用壽命。針對不同的電場和工況，通過調整高頻脈沖和低頻脈沖的頻率及脈沖數（最優設定值如表4所示），改變高頻脈沖和低頻脈沖在整個周期里的占比，從而產生適合當前工況的供電波形，在滿足除塵效率的前提下可大大減少電除塵耗功，尤其是在高比電阻粉塵工況條件下，可以發揮更大的作用。

5結論

針對效率下降采取有效對策，及時處理電場跳閘，優化高壓電源供電方式，#5爐除塵效率從97.6%提高到99.7%，除塵系統耗電率從0.29%下降到0.22%。目前，#5爐除塵系統16個灰斗加熱為電加熱，每小時耗功16 kW，如果將電加熱改造成低壓蒸汽加熱，可進一步減少除塵系統耗電率。
